电流源的工作原理

电流源简介

电流源是输出电流恒定的信号源，即无论负载多大，负载两端电压多高，电流源所在支路的电流为恒定值，理想恒流源的输出阻抗为无穷大，当负载阻抗较高，或传输损耗较高时，电流源作为信号源传输的信号质量优于电压源。

电流源图标上的箭头方向是正极方向，必须注意，电流源正极输出的电流最后需要回流到负极，而电流源的负极不一定是接地的，下面用三个案例阐述电流源的工作原理。

案例一

电流源负极接地，电流源与R1和R2并联（R1与R2的另一端都是接地的），电流流经R1和R2后回到电流源负极，所以输出端电压等于。

案例一电路

案例二

电流源负极未接地，电流源仅与R2并联，电流流经R2后回到电流源负极，不经过R1（不存在其他从地回到电流源负极的路径），所以输出端电压等于0V。注意，地是人为定义的零电平网络，如果选择其他网络作为地，那么输出电压会发生变化，例如R2下端定义为地，那么输出电压将等于。

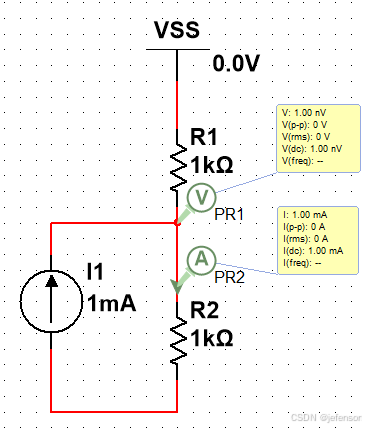

案例二电路

案例三

电流源正极和负极均未接地（电阻从上至下分别为R2、R1、R3），原电路可以重新绘制成下图，R2和R3串联，然后和R1并联，那么R2和R3的电流相等（不存在其他从地回到电流源负极的路径），数值等于。

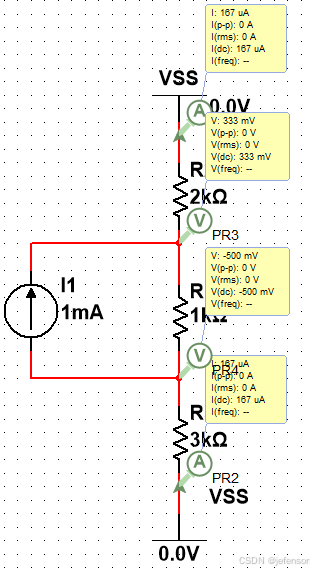

案例三电路

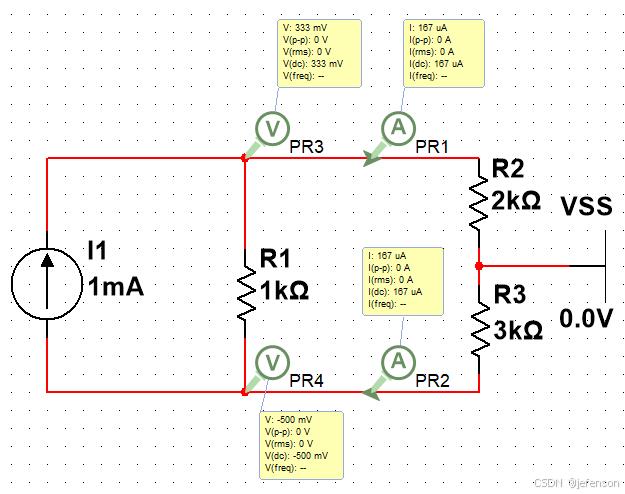

案例三电路变型

案例一常用于电流负载仪，负极一般接地，可以测量电源在不同电流负载下的输出稳定性，而案例二和案例三常用于万用表测量电阻（输出固定电流值，测量红黑表笔两端的电压计算电阻）以及交流电路分析，如需准确测量待测电路或走线的电阻值，需确保至少其中一端网络对地开路，即不存在其他从地回到电流源负极的路径。
