工业界的深度学习（三）：针对华为Atlas 500的模型转换及tensorflow算子修改心得

更正一下！如果是针对Atlas500开发，请不要使用mind studio，请直接使用omg在命令行转化模型，mind studio不支持atlas500，不支持某些算子，所以如果使用mind studio转化，可能转化没问题，但是在atlas500上跑起来就会报错

纵观过去写的文章，我觉得最有价值的文章是元学习系列和分位数回归，以分位数回归为例，我记得写的时候网上还没多少中文的资料，只能谷歌一些英文的博客，加上上课的课件才写出来的，最后我觉得出来的文章还是能把分位数回归的思想说清楚的，像这种可能比较小众但是能确确实实帮到其他人的文章，对我来说价值才是最大的，而这次写的关于Atlas500的模型转化以及算子的修改也是如此。

首先来谈一下模型如何进行转化，第一步当然是要保存tensorflow模型，必须是保存为pb格式，然后，模型的转化有两种方法，一个是利用华为提供的mind studio，在ide进行转化，这种方式的优点在于转化报错的时候，如果是因为算子不支持的原因，可以在ide直接看清楚是哪些算子不支持，但是要安装mind studio也是比较麻烦的一件事，除此之外还可以在安装Atlas500 DDK后，用命令对模型进行转化，具体可看相关的文档，我觉得两者很难说谁更好，只是如果在服务器上进行模型转化就只能用后者了。

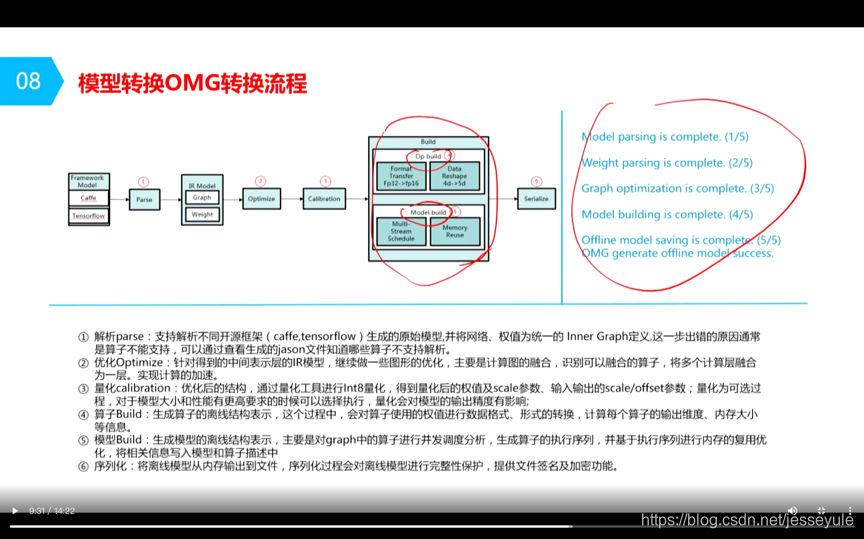

接下来我们看一下模型转化的详细过程：

主要包含五个步骤，其中往往在解析模型和生成算子离线结构的过程中，因为算子不支持的问题而报错。

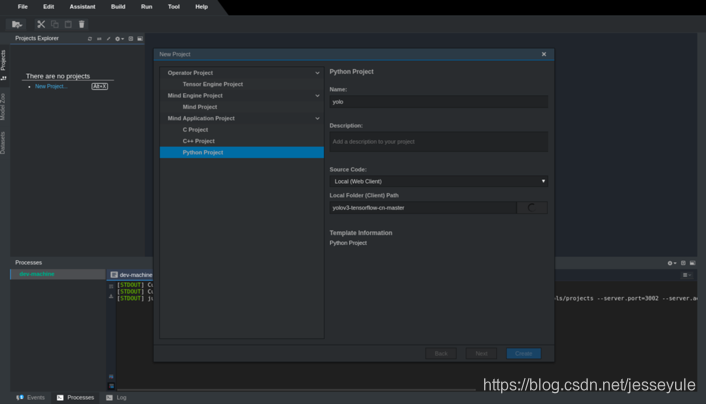

接下来看看如何用mind studio转化模型。首先在chrome浏览器打开mind studio，新建项目（new project），导入我们的项目：

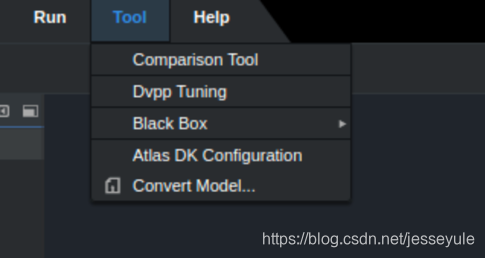

点击tool，选择convert model转化离线模型：

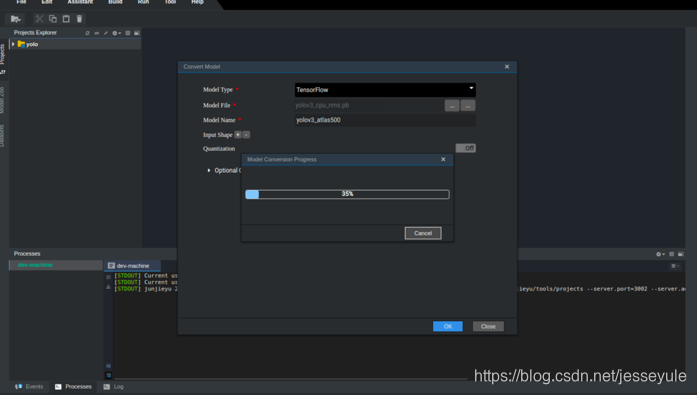

顺利的话即可成功转化：

可是如果那么容易就不会有这篇文章了，所以接下来就看一下会在哪里出错，以及有什么解决思路。

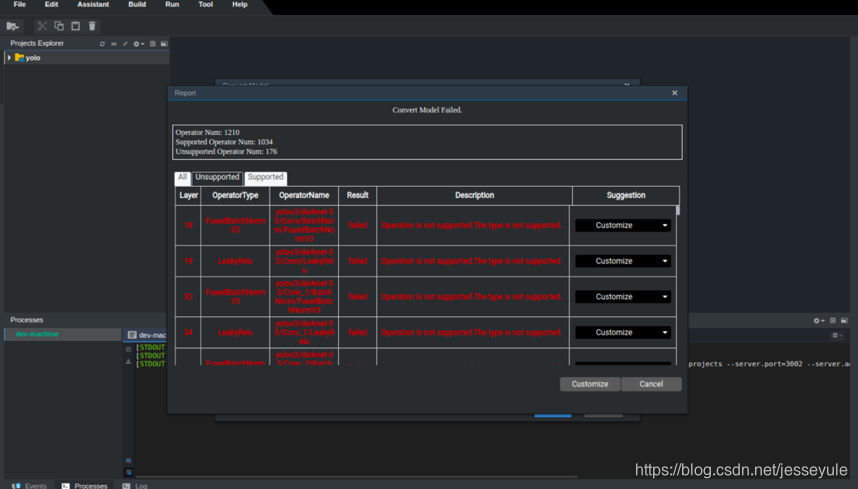

当在解析模型的过程中报错，mind studio会直接显示出有哪些算子是不支持的：

这里的解决思路比较简单，根据OperatorName定位出算子在模型中的位置，或者说直接在网上查找算子对应什么函数，比如LeakyRelu算子对应了tf.nn.leaky_relu()这个函数，然后我们就可以用其他类似的函数代替，或者用atlas 500支持的算子去编写一个LeakyRelu函数。

下面再举些例子分析如何解决算子不支持的问题。

针对AddV2算子，对应yolov3.py中的“+”运算符，可使用tf.add()替换。

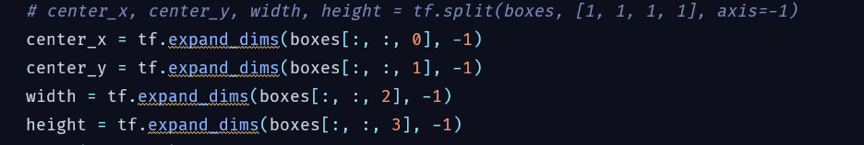

针对SplitV算子，对应代码中的tf.split()函数，它的功能是对tensor进行分割，这里我直接分开取tensor中的某一列，实现分割效果：

最后为了保持维度一致使用了expand_dims函数。

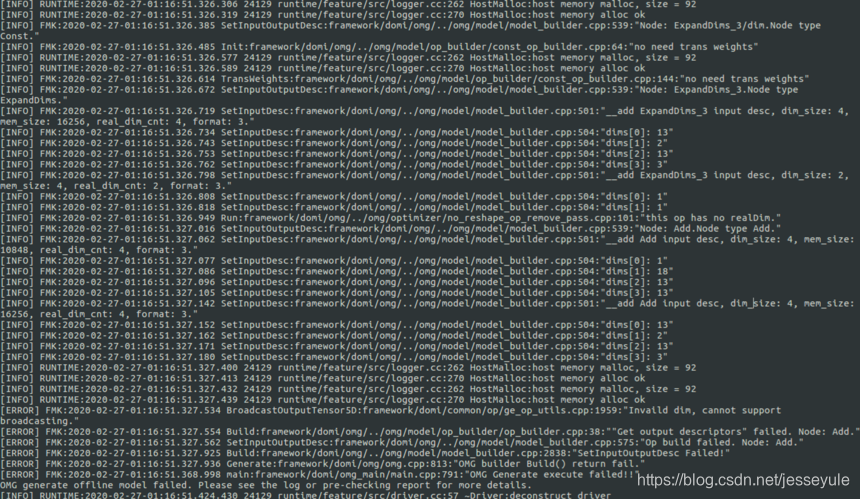

在生成算子离线结构时出错，mind studio不会显示是因为什么算子问题而出错，而是输出一个log文件，所以我们需要利用这个log文件去定位出错的地方，再进行修改。Log文件内容很多，但是我们需要关注的是文件的最后部分，直接定位到[ERROR]位置：

以这个log文件为例，可以看到第一个ERROR显示BroadcastOutputTensor5D……Invalid dim，这里就可以初步判断，是模型进行到某一步的时候，广播操作出错了，而且是5维张量的广播操作出错，翻看atlas 500算子清单就可知道，其实atlas 500中的算子是不支持5维张量的。

继续看下一行ERROR，提到了node：Add，也就是说，是模型中的某一步5维张量的加法，因为进行加法的两个张量维度不一致，需要进行广播操作，但是atlas 500不支持这种5维张量的广播操作，所以就报错了。

这时候，我们就可以回到原代码中查找模型中哪里进行了加法，也就是查找tf.add函数，但是往往这样找也会找到数个候选项，当然我们也可以逐个分析它们是不是5维张量的乘法，但是也可以利用ERROR上方的INFO信息，进一步判断报错的具体位置。

需要注意的是这部分，它提到了一个对4位的张量进行的加操作，而4维分别是131332，回到YOLO模型本身，1313意味着feature map的cell，每个cell有3个anchor，2就有很多种可能，比如边界框的坐标，或者边界框的宽高等等，但是这里的信息也足够去判断，其实出错的地方是比较接近模型的输出的，然后就可以找到报错的位置了：

我们计得的边界框坐标是相对于cell而言的，所以需要加上cell的左上角坐标才能得到相对于整幅图像的坐标，而这里因为两个张量维度不一致，就需要进行广播操作。

这里再说明一下，虽然看到的张量是4维，实际上因为还有一个batch维，所以对box_center来说，它的张量尺寸应该是batch131332，而x_y_offset则是13132（每个cell一个坐标）。

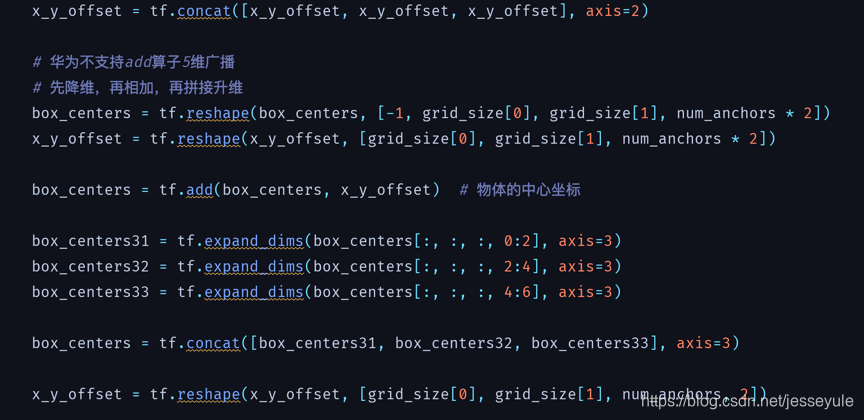

虽然atlas 500不支持5维张量的广播操作，但是它支持4维的，所以这里的解决思路就是先把x_y_offset拼接三次，把维度转化成131332，然后对box_center、x_y_offset降维，转化成batch13136、13136，这时候就可以直接进行广播加法，得到batch13136，最后再升维，变成batch13133*2:

因为Atlas 500不支持5维的操作，所以这种先降维操作后再升维的方法是很常用的。

总的来说，转化模型的难点一个是定位报错的地方，一个是根据Atlas500的要求写代码，有些地方了解得不够深入，或许说得不够准确，欢迎指出。

视频分析的项目代码我放在了Github，欢迎交流：ObjectDetection-YOLOv3
