【环境部署系列 07】Ascend 310B（推理）Atlas 500 A2小站环境部署

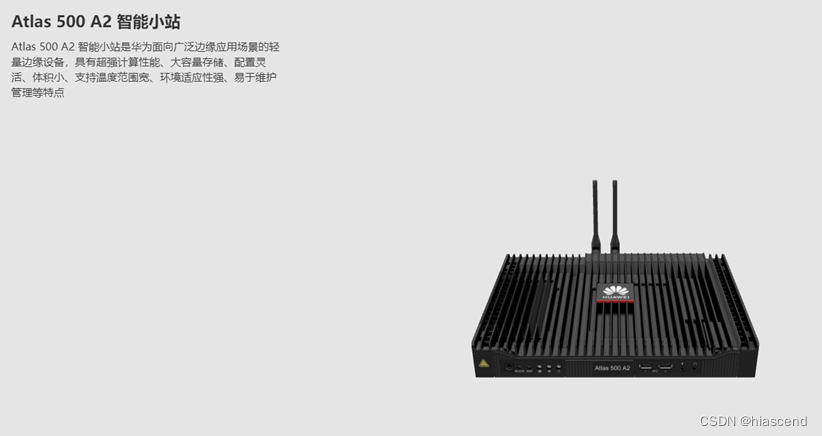

一、Atlas 500 A2小站3D图

https://info.support.huawei.com/computing/server3D/res/server/atlas500a2/index.html?lang=cn

Atlas 500 A2小站，整体推理算力与上一代持平，CPU强于上一代，由4个TAISHANV200M处理器核组成；

视频编解码能力，远优于上一代：

支持H.264/H.265 Decoder硬件解码，40路1080P

支持H.264/H.265 Encoder硬件编码，20路1080P

二、登陆环境

Atlas 500 A2小站与PC直连，Atlas 500 A2小站 网口0的默认IP地址为192.168.2.111，网口1~4的默认IP地址为192.168.3.111。

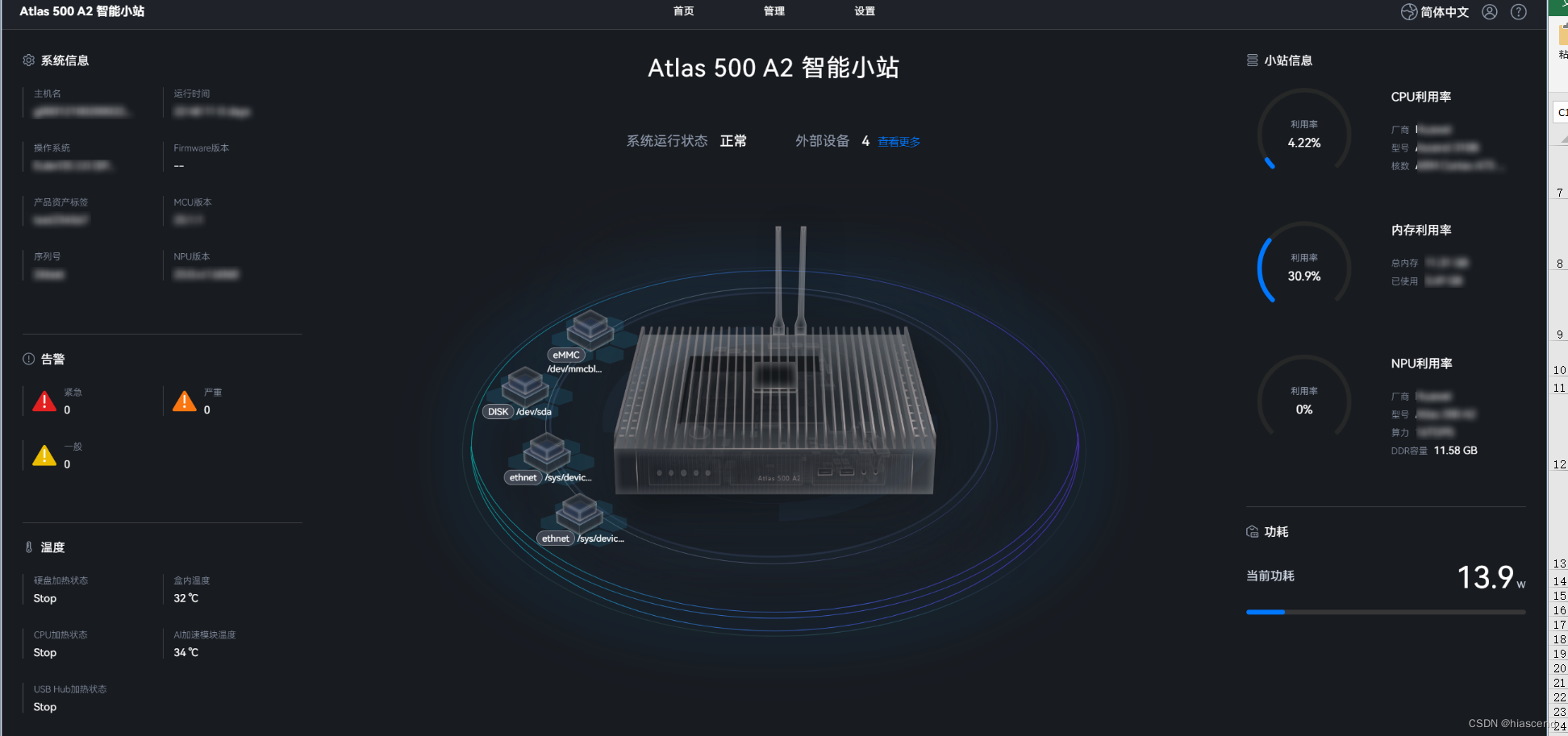

登陆Web界面后，输入默认用户名及默认密码，即可对小站进行各类操作。

默认用户名：admin
默认密码：Edge@12#$

三、Atlas 500 A2 小站固件版本升级

1. 在主菜单中选择“管理 > 固件升级 > 系统升级”。

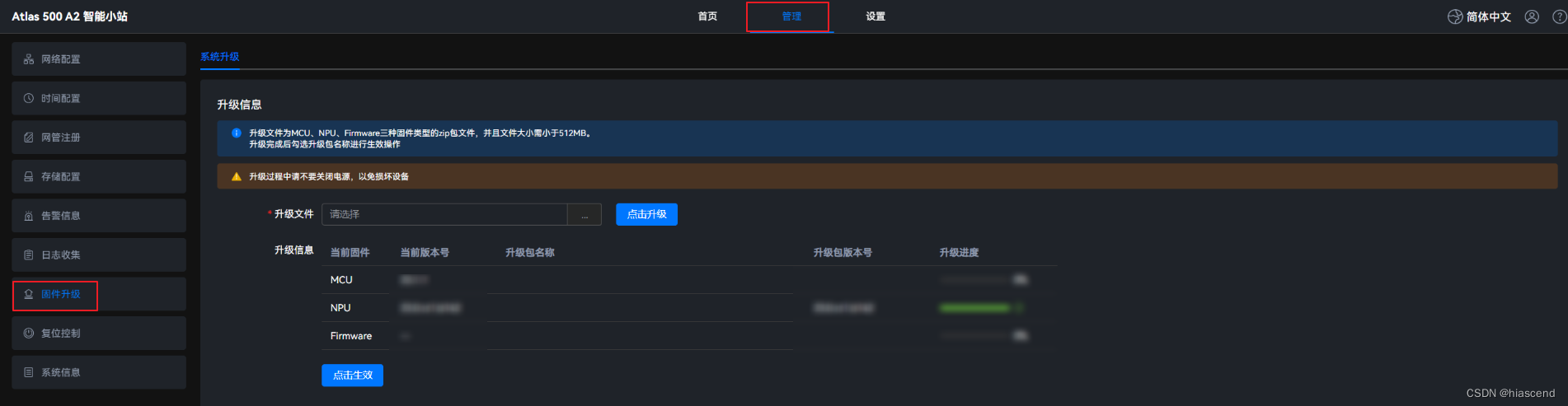

图1 系统固件升级

2. 单击“升级文件”后的，选择升级文件。

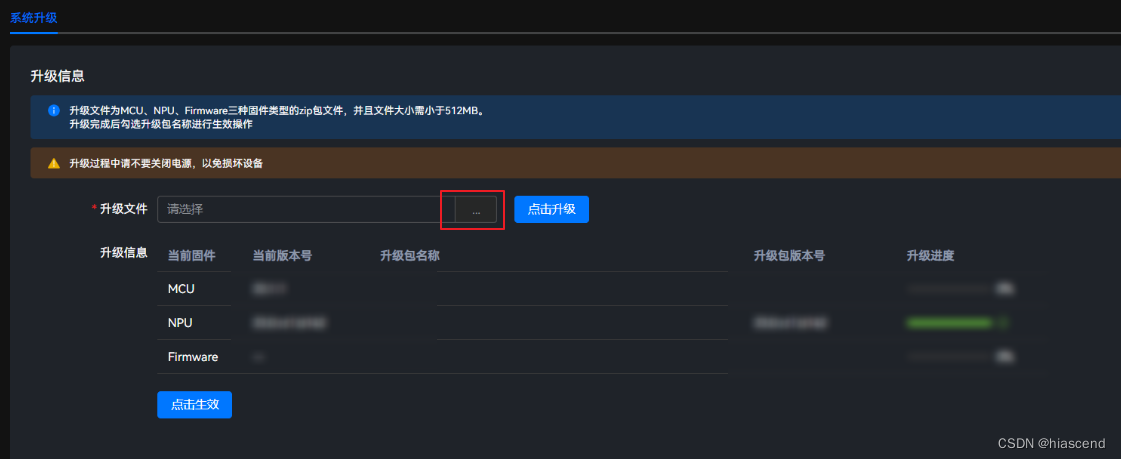

图2 选择升级文件

【说明】

文件名称长度为1~255个字符，可由英文字母、数字、下划线、点和短横线组成。
上传过程中，请勿切换或者关闭当前页面，否则会导致上传失败。
升级文件支持MCU、NPU和Firmware三种固件类型的zip包文件，文件大小需要小于512MB。

3. 单击“点击升级”。

【须知】

升级过程中请不要关闭电源，以免损坏设备。
升级过程中请不要对Atlas 500 A2 智能小站进行业务配置及其它维护类操作，以免配置丢失或升级失败。
不支持连续两次点击升级，否则可能导致升级失败。

升级包生效后，系统自动重启。

升级完成后，系统会跳转到登录界面，此时系统正在重启，请耐心等待1分钟，然后登录确认升级是否成功。

可在页面查看升级版本号、升级结果等信息。

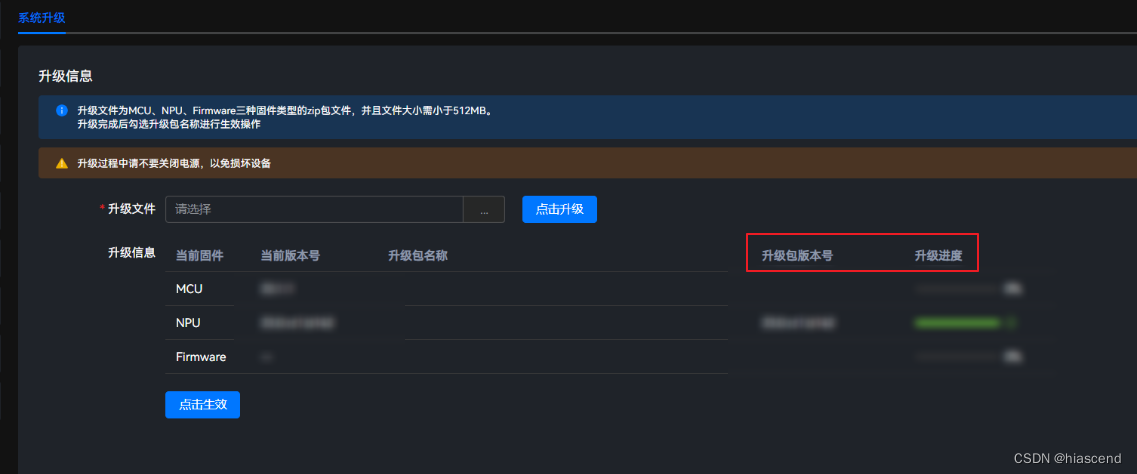

图3 查看升级信息

4. 单击“点击生效”，弹出操作确认提示框。

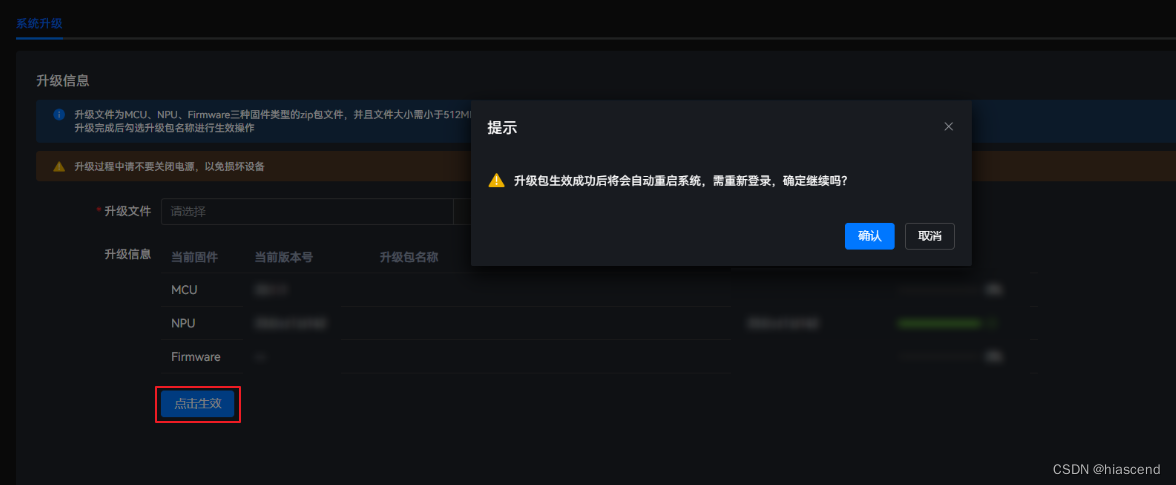

图4 点击生效

5. 单击“确认”。等待系统完成重启。

【说明】

升级固件版本后，请刷新浏览器或清除缓存后再登录Atlas IES，避免因浏览器缓存问题导致页面加载不完全。

四、通过SSH登录

1. 登录IES命令行界面。

a. 使用SSH登录IES命令行界面。

b. 分别输入用户名和密码。

默认用户名：admin
默认密码：Edge@12#$

2. 进入develop模式。

a. 执行如下命令，获取root权限。

develop

回显信息如下：

IES:/->develop
input root passwd
Password:
Last login: Tue Jun  4 15:38:59 UTC 2019 on pts/0
Euler:~ #

b. 按提示输入root密码。

默认用户名：root
默认密码：Edge@SYS3

五、配置和挂载磁盘分区

注意事项

在插拔硬盘和U盘等外接设备前，需要先在Atlas IES WebUI的“本地磁盘管理”页面，解挂已配置好的外接设备。待完成插拔操作并重启系统后，重新挂载磁盘分区。否则，可能会导致数据读取失败或数据写入至其他磁盘分区。

配置和挂载磁盘分区会影响磁盘存储的数据，请谨慎操作。

操作步骤

1. 登录Atlas IES WebUI。

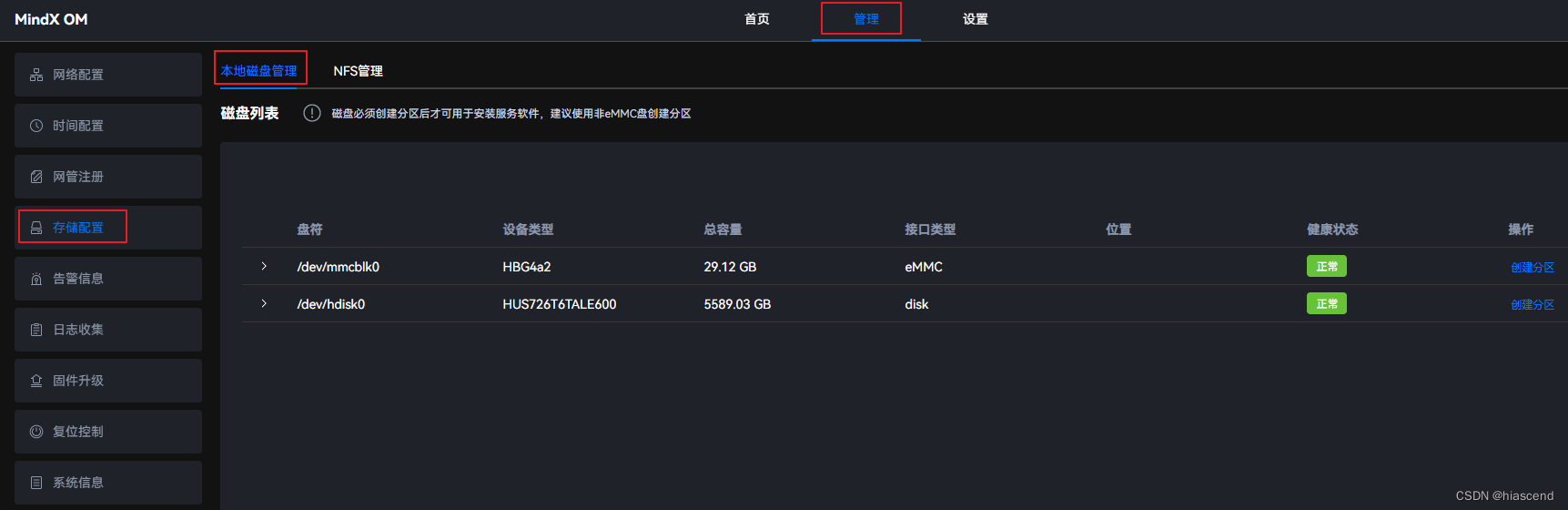

2. 在主菜单中依次选择“管理 > 磁盘 > 本地磁盘管理”。

进入“本地磁盘管理”页面。

图5 本地磁盘管理

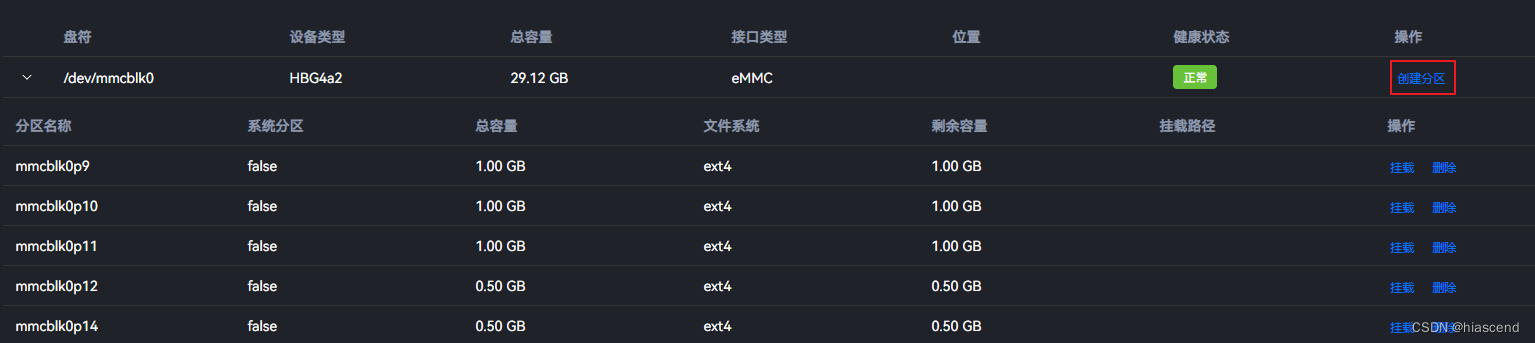

3. 在磁盘列表区域，单击磁盘“操作”列的“创建分区”。

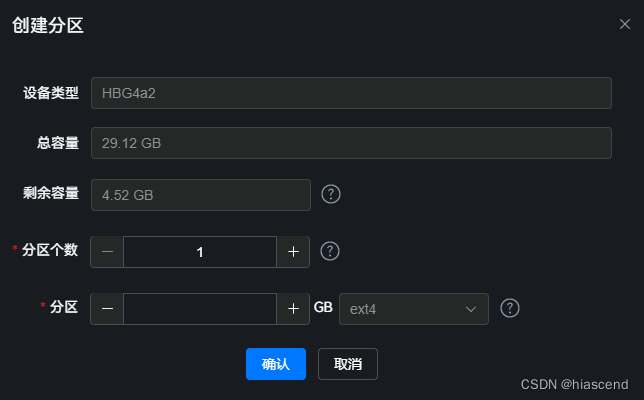

弹出“创建分区”窗口。

图6 创建分区

4. 配置创建分区参数。

图7 配置分区参数

表1 创建分区参数

参数名称	参数说明
设备类型	当前设备类型。
总容量	设备的总容量。
剩余容量	设备的剩余容量。
分区个数	选择所要的分区个数。最多可选择16个分区。
分区	包括分区容量和文件系统。

5. 将新建的分区挂载到挂载目录。

a. 单击目标磁盘前的，展开分区列表信息。

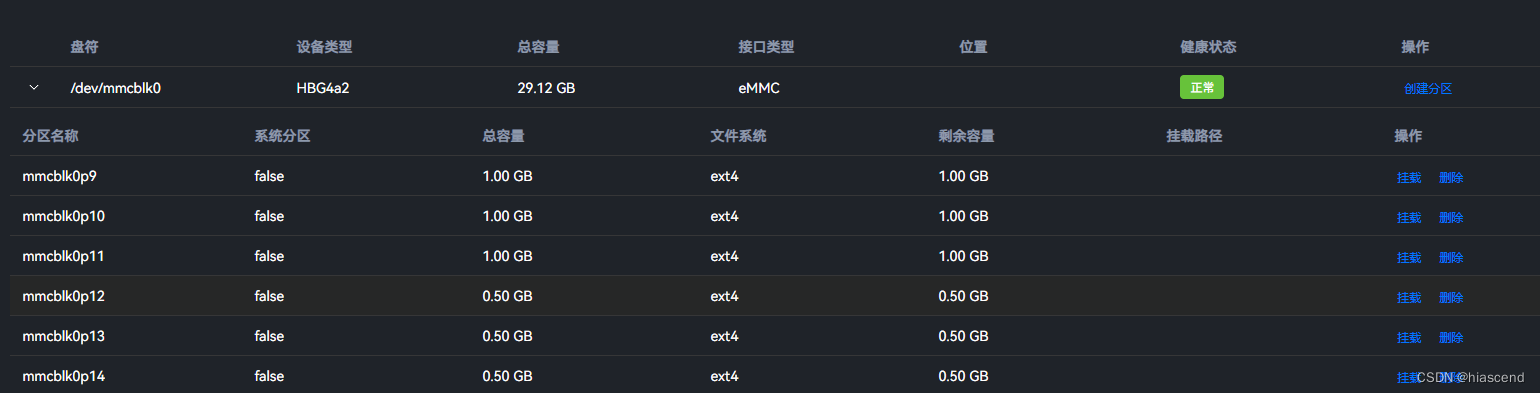

图8 分区列表

b. 单击待挂载条目后的“挂载”。

弹出“挂载分区”对话框。

图9 挂载分区

c. 输入挂载路径。

• 挂载路径格式要求：长度为1~255个字符，可由数字、字母和-/_任意字符组成，必须以“/”开头，不能包含空格。
• 默认可输入的挂载路径为“/opt/mount/”。若用户想在其他路径下挂载，需要先执行/usr/local/mindx/MindXOM/tools/mount_white_path
  add Absolute_Path命令，将挂载路径手动添加到白名单中。
• 挂载路径不能为已有挂载路径的子目录。
• 挂载路径不能在系统中存在。

【说明】

如果挂载失败，则该分区可能被损坏。请删除该分区，然后重新创建分区。

d. 单击“确定”。

【说明】

挂载点目录的默认权限为755。用户可通过登录develop模式下执行chmod命令来修改权限。

磁盘挂载建议划分两个分区：
一个分区挂载到/home/disk 供业务使用（具体路径可自定义，建议挂载在/home目录下）
一个分区挂载到/var/lib/docker供容器存储使用（系统安全要求，路径不可改变）

六、镜像获取

https://ascendhub.huawei.com/#/detail/ascend-infer-310b

开发镜像下载：23.0.RC1-dev-arm64
部署镜像下载：23.0.RC1-arm64

Atlas 500 A2小站是一个嵌入式的产品，系统上不适合安装各类软件，如果有需要，可以部署在容器内。

开发过程中，我们可以通过拉取开发镜像，在开发镜像内可以完成 模型转换 & 模型推理 及 业务开发 & 业务部署。

七、容器启动

容器启动命令可以参考如下：

 docker run -it -u root --net=host \
 --device=/dev/upgrade:/dev/upgrade \
 --device=/dev/davinci0:/dev/davinci0 \
 --device=/dev/davinci_manager \
 --device=/dev/vdec:/dev/vdec \
 --device=/dev/vpc:/dev/vpc \
 --device=/dev/pngd:/dev/pngd \
 --device=/dev/venc:/dev/venc \
 --device=/dev/sys:/dev/sys \
 --device=/dev/svm0 \
 --device=/dev/ts_aisle:/dev/ts_aisle \
 --device=/dev/dvpp_cmdlist:/dev/dvpp_cmdlist \
 -v /etc/sys_version.conf:/etc/sys_version.conf:ro \
 -v /etc/hdcBasic.cfg:/etc/hdcBasic.cfg:ro \
 -v /usr/lib64/libaicpu_processer.so:/usr/lib64/libaicpu_processer.so:ro \
 -v /usr/lib64/libaicpu_prof.so:/usr/lib64/libaicpu_prof.so:ro \
 -v /usr/lib64/libaicpu_sharder.so:/usr/lib64/libaicpu_sharder.so:ro \
 -v /usr/lib64/libadump.so:/usr/lib64/libadump.so:ro \
 -v /usr/lib64/libtsd_eventclient.so:/usr/lib64/libtsd_eventclient.so:ro \
 -v /usr/lib64/libaicpu_scheduler.so:/usr/lib64/libaicpu_scheduler.so:ro \
 -v /usr/lib64/libcrypto.so.1.1:/usr/lib64/libcrypto.so.1.1:ro \
 -v /usr/lib64/libyaml-0.so.2:/usr/lib64/libyaml-0.so.2:ro \
 -v /usr/lib64/libdcmi.so:/usr/lib64/libdcmi.so:ro \
 -v /usr/lib64/libmpi_dvpp_adapter.so:/usr/lib64/libmpi_dvpp_adapter.so:ro \
 -v /usr/lib64/aicpu_kernels/:/usr/lib64/aicpu_kernels/:ro \
 -v /usr/local/sbin/npu-smi:/usr/local/sbin/npu-smi:ro \
 -v /dev/shm:/dev/shm \
 -v /usr/lib64/libstackcore.so:/usr/lib64/libstackcore.so:ro \
 -v /usr/local/Ascend/driver/lib64:/usr/local/Ascend/driver/lib64:ro \
 -v /var/slogd:/var/slogd:ro \
 -v /var/dmp_daemon:/var/dmp_daemon:ro \
 -v /etc/slog.conf:/etc/slog.conf:ro \
 ascendhub.huawei.com/public-ascendhub/ascend-infer-310b:{tag} \
 /bin/bash

参数说明：

• tag为镜像版本号，如23.0.RC1。
• /usr/local/Ascend/driver为物理机上安装的NPU驱动目录，根据实际安装的驱动目录进行挂载。
• 命令中默认挂载0卡到容器中，可根据实际需要挂载device。
• 请用户根据实际操作系统配置libcrypto.so.1.1和libyaml-0.so.2文件的挂载路径，两个文件所在路径如下。
• Ubuntu宿主机操作系统下：“/usr/lib/aarch64-linux-gnu/”
• openEuler和euler宿主机操作系统下：“/usr/lib64/”

【！！！注意！！！】
进入容器后在/home/AscendWork目录下执行. run.sh。

八、模型转换

atc \
    --model=yolov5.onnx \
    --framework=5 \
    --input_format=NCHW \
    --output=yolov5 \
    --input_shape="input:1,3,640,640" \
    --soc_version=Ascend310B1 \
    --log=info

模型转换命令与上一代一致，主要为–soc_version=Ascend310 修改为 --soc_version=Ascend310B1

九、MindX SDK业务代码

MindX SDK业务代码接口与上一代一致，接口继承。
