射频工程师必知必会——为什么是“50欧姆”？

在我们的射频电路设计中，我们经常会遇到一个特殊的阻抗——50Ohm。为什么一定是50Ohm？10Ohm或者100Ohm不行吗？

带着这个问题我们一起看一下究竟？

五十欧姆阻抗的标准化可以追溯到1930年代开发用于千瓦无线电发射机的同轴电缆。A. S. Gilmour，Jr.在《Microwave Tubes》中对选择50欧姆做出了很好的解释。这个答案就是：对于空气电介质同轴电缆，50欧姆是功率容量和损耗之间的平衡。

那我们一起看一下是不是这样的吧？


为了证明这个“平衡”，我们先复习一下同轴传输线的知识。

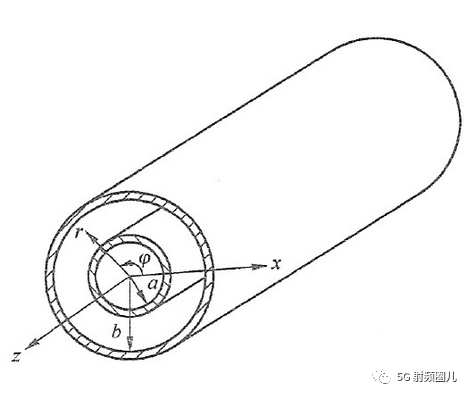

• 同轴线是由内导体和外导体组成的双导体微波传输线。结构如下图所示：

1. 同轴线主要工作模式是TEM模，主要用于宽频带馈线，设计宽频元器件；

2. 当同轴线的横向尺寸和波长相比拟时，同轴线中将出现TE和TM模，是同轴线的高次模。

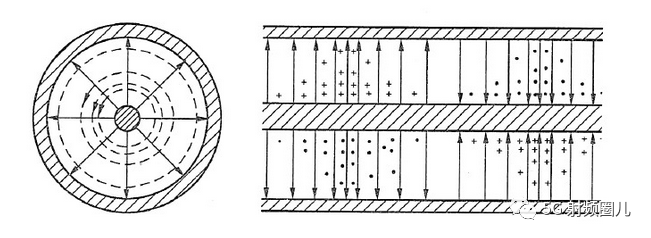

3. 同轴线的场分布图如下：





4.

5. 同轴线的阻抗公式&
