Ashare 标准介绍

ASHRAE 与服务器/存储系统设计有啥关系？

SANZone

开源硬件爱好者，关注服务器与存储系统架构、硬件设计、OCP

版本号：V1.0

ASHRAE是American Society of Heating, Refrigerating and Air-Conditioning Engineers, Inc. 的简称，即美国采暖、制冷与空调工程师学会。

一个美国的协会，搞空调的，怎么会跟服务器与存储系统设计有了联系？都怪这个协会是个过于庞大的国际组织，涉猎太广，结果定义了一个数据中心冷却指南[ 2011 ASHRAE thermal guidelines for data centers]。

服务器厂家都把这个指南里面定义的4个等级标准作为设计目标：ClassA1，A2，A3，A4。

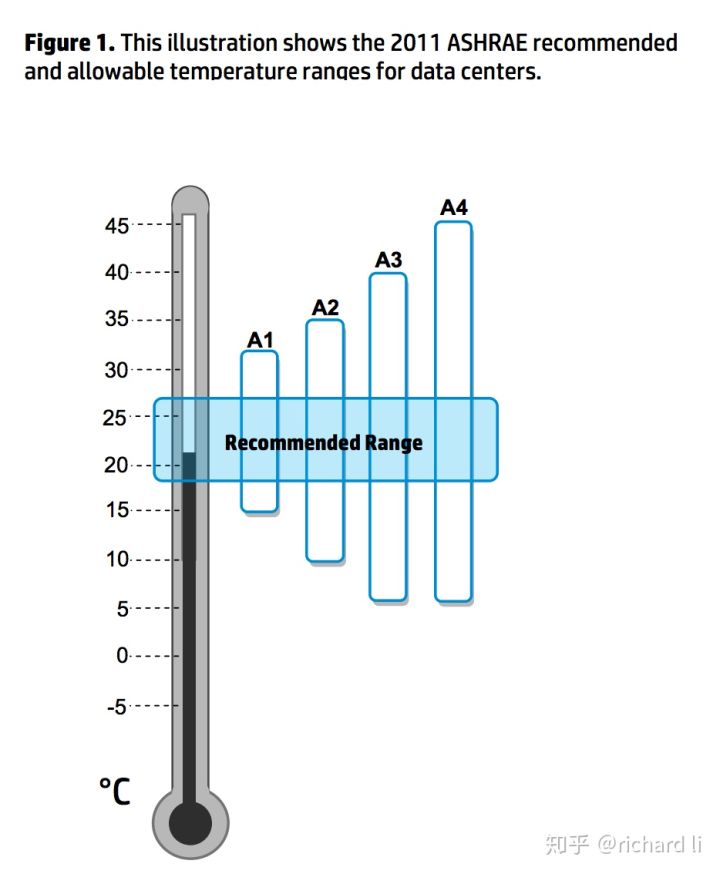

HP的这个文档给出的图示比较直观[1]，协会推荐服务器工作于一个舒适的工作温度：18-27度。嗯，看来服务器和人对温度对需求差不多，同一个舒适区间。不过除非在好的数据中心，这个环境很难一直维持，所以就有了A1，A2，A3，A4四个等级，A4最糟糕是5-45度。注意，都是在零上，看来服务器不耐冷。

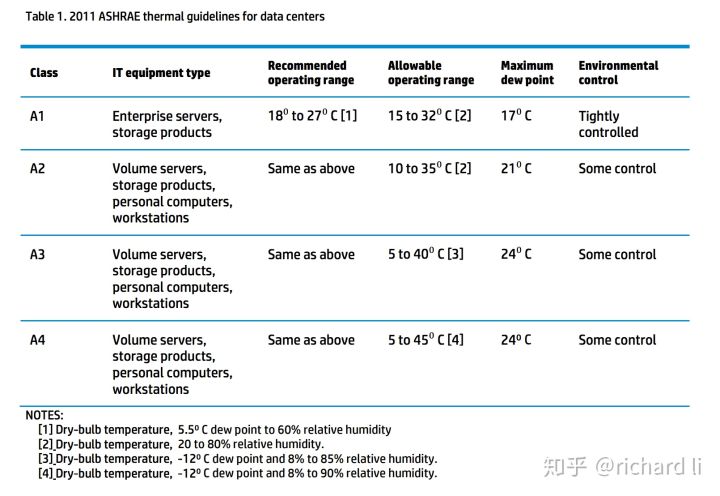

看表格可能更准确。[2]

• A1： 严格环境参数控制（温度，湿度，露点）的场所，如数据中心
• A2: 有一定环境参数控制（温度，湿度，露点）的场所，如电信机房或办公室或实验室环境
• A3：只控制温度的场所，如办公室，家庭，运输环境
• A4：有冬季取暖与通风条件，如销售点，工厂，轻工业

一般服务器和存储系统设计只会适应 A1和A2的环境。

你可能注意到了这个表格的注释，Dry-bulb temperature，dew point，relative humidity，这些是什么鬼？其实不止这些，还有wet-bulb temperature。

让我们先来理解一下这几个概念：

• Dry-bulb temperature 干球温度：就是我们平时所说的温度，指干空气的温度。
• Wet-bulb temperature 湿球温度：湿球温度就是考虑水蒸发吸热对干球温度产生温降后的温度。
• dew point temperature 露点温度：指空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度。
• relative humidity 相对湿度：空气中水蒸汽分压力与同温度下饱和水蒸汽分压力之比。

下面的图[3]是把A1-A4的范围标注到了焓湿图中，更直观。焓湿图的理解可以参考这位作者的文章。不愿意焓湿图，可以用这个焓湿图计算器。

湿空气焓湿图/含湿量在线计算器 - 建环视界​

www.buildenvi.com老史：看懂并简单应用空气焓湿图​zhuanlan.zhihu.com

传统服务器都是工作在ASHRAE A1的环境中，最差也要A2，但是随着边缘计算的兴起，服务器不得不走出舒适区来忍受A3，A4甚至更为恶劣的环境，比如户外。

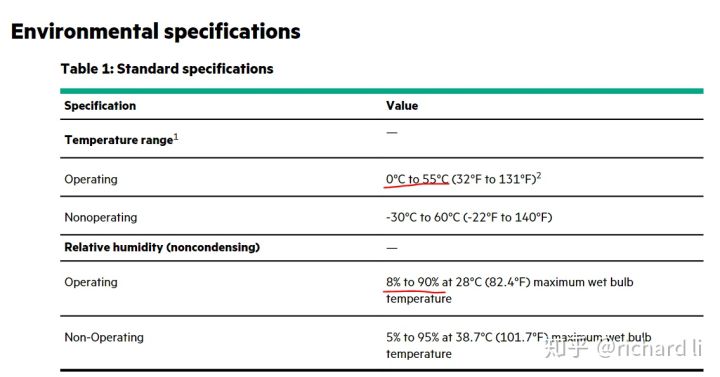

下面是HPE Edge Line边缘服务器 EL8000的环境spec，已经达到了55度。

温度、湿度条件的不同，对于服务器与存储器的设计有很大的影响，比如：

1. 元器件的选型
2. 散热方案的选择
3. 防止结露的方法

为了保证可靠工作，不同的服务器厂家定义的工作温度湿度，可能还留有一定的裕量。
