AUTOCAD 绘图技巧

软件版本： AutoCAD 2010





1， AutoCAD 2010中视图无法进一步缩小处理办法。

方法步骤

方法一：放大显示。

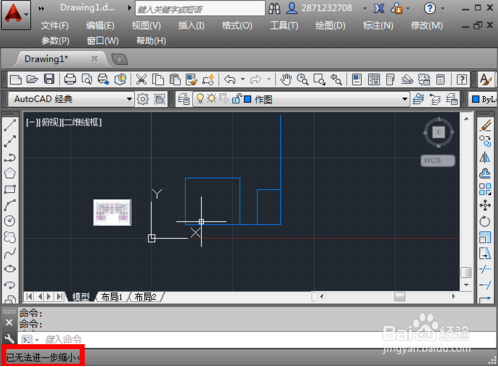

1、各个版本的操作都一样，这里以CAD2012为例。打开CAD，进行操作，进行缩小操作，发现左下角提示“已无法继续缩小”，导致屏幕中的图形不能够自由的出缩小，只能放大，其实这个是可以调整的。

2、在键盘上输入“Z”或者是下面的命令栏中数日“Z”，然后回车（enter），调出图形ZOOM操作选项栏目。

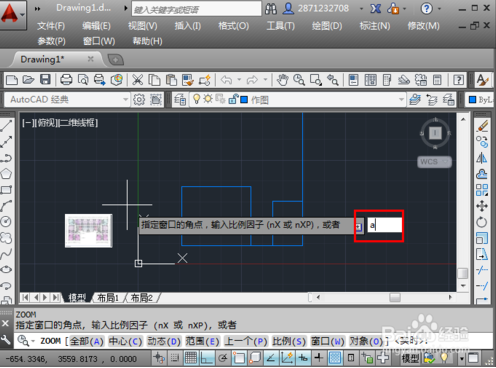

3、然后继续在键盘上输入“A”，或者是在绘图界面下面的命令栏输入"A",然后回车（enter）。然后可以继续滚动鼠标滚轮放大缩小了。

参考：https://zhidao.baidu.com/question/495165199.html







2，AutoCAD 2010如何画波浪线

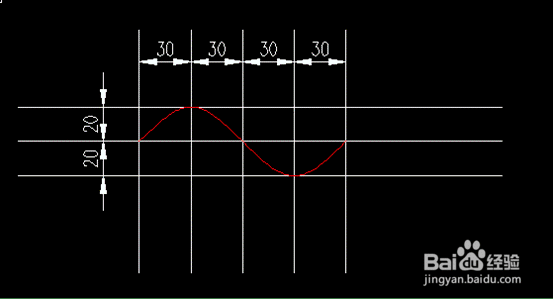

如果画给定数据的波浪线，可以采用下图中的方法。

画出三条横线，和五条竖线，用样条曲线命令（spl）依次连接交叉点。

参考：https://jingyan.baidu.com/article/19192ad8192502e53f570741.html
