SD卡/SD卡卡槽/TF卡/TF卡卡槽的引脚定义

引言：

因为数字2.4G无线图传项目上经常使用TF/SD卡，又经常忘记他们的脚序，故做个备忘，如果有错误，请多多指正。

1.SD卡引脚定义

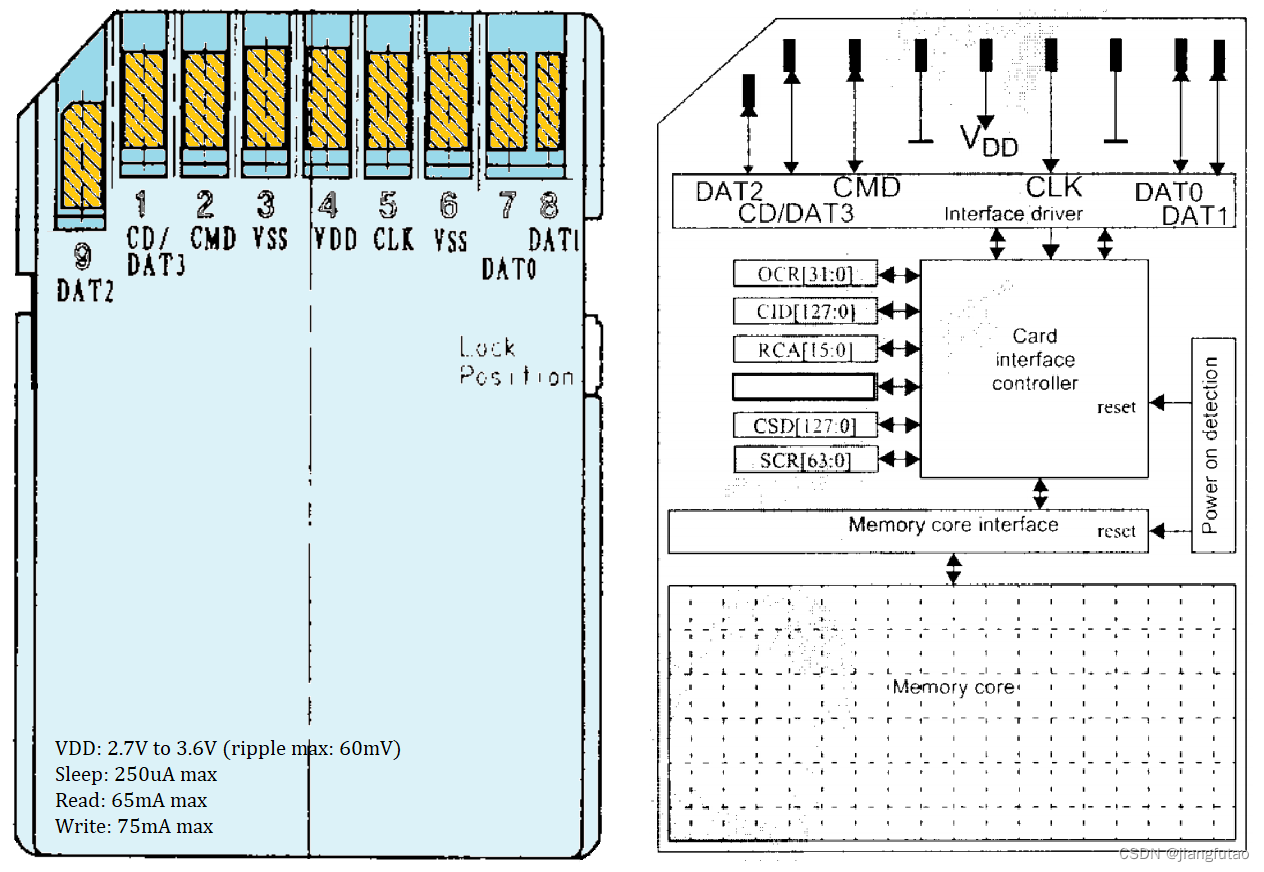

图1. Secure Digital Card Pin out

2.SD卡卡槽引脚定义（注意机械检测电平要依自己选的卡槽来确定，我这里是11个脚的卡槽）

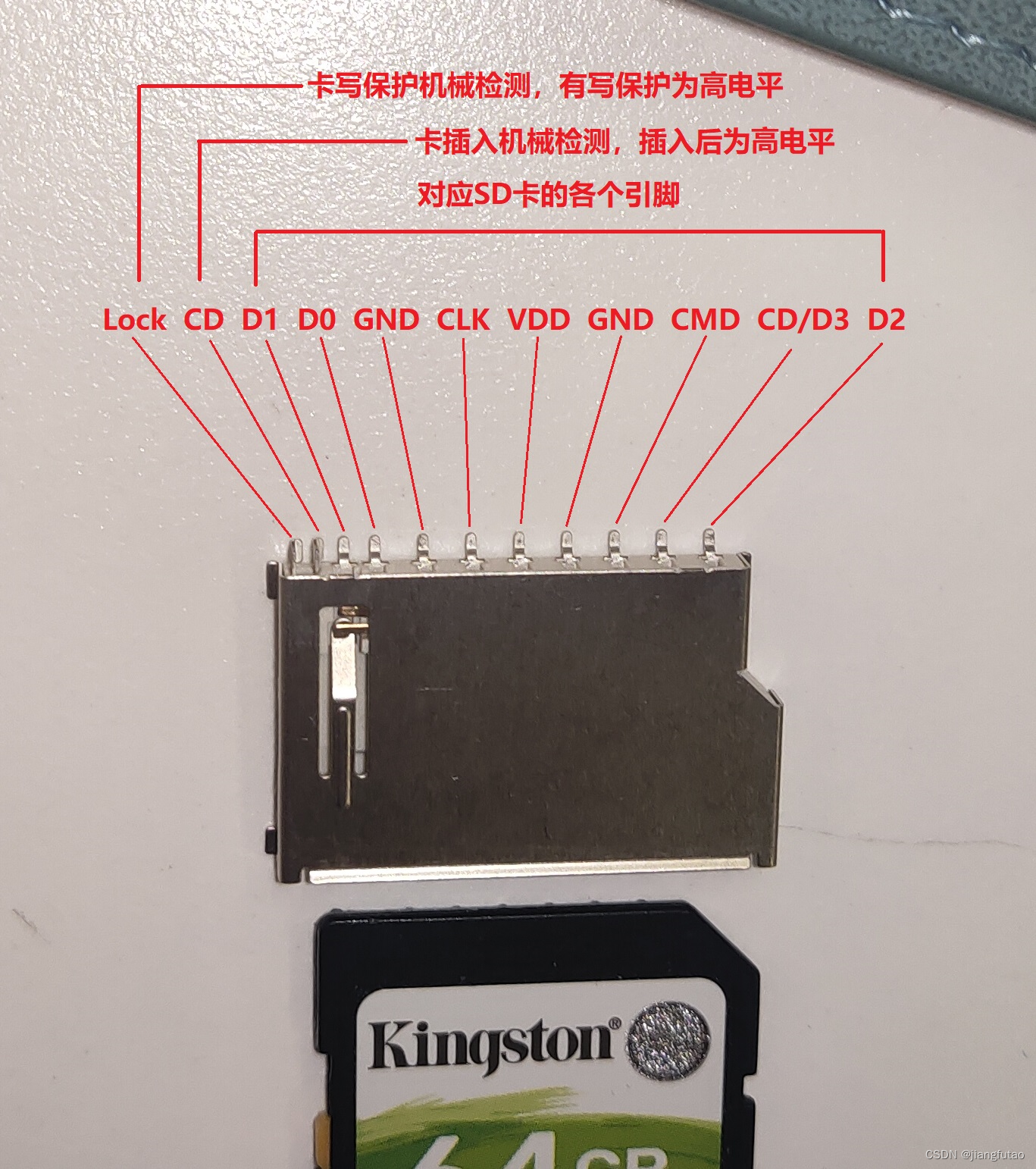

图2. SD卡卡槽脚序

3.TF卡引脚定义

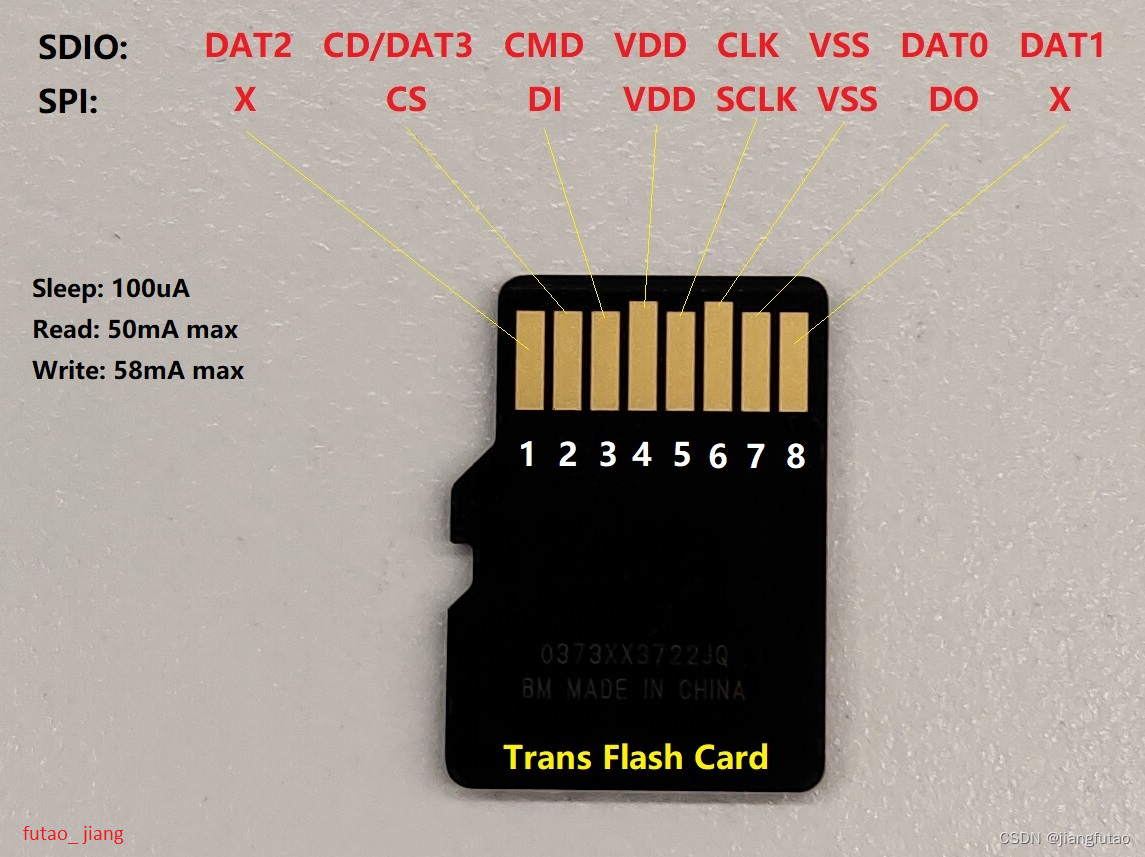

图3. Trans Flash Card Pin Out.jpg

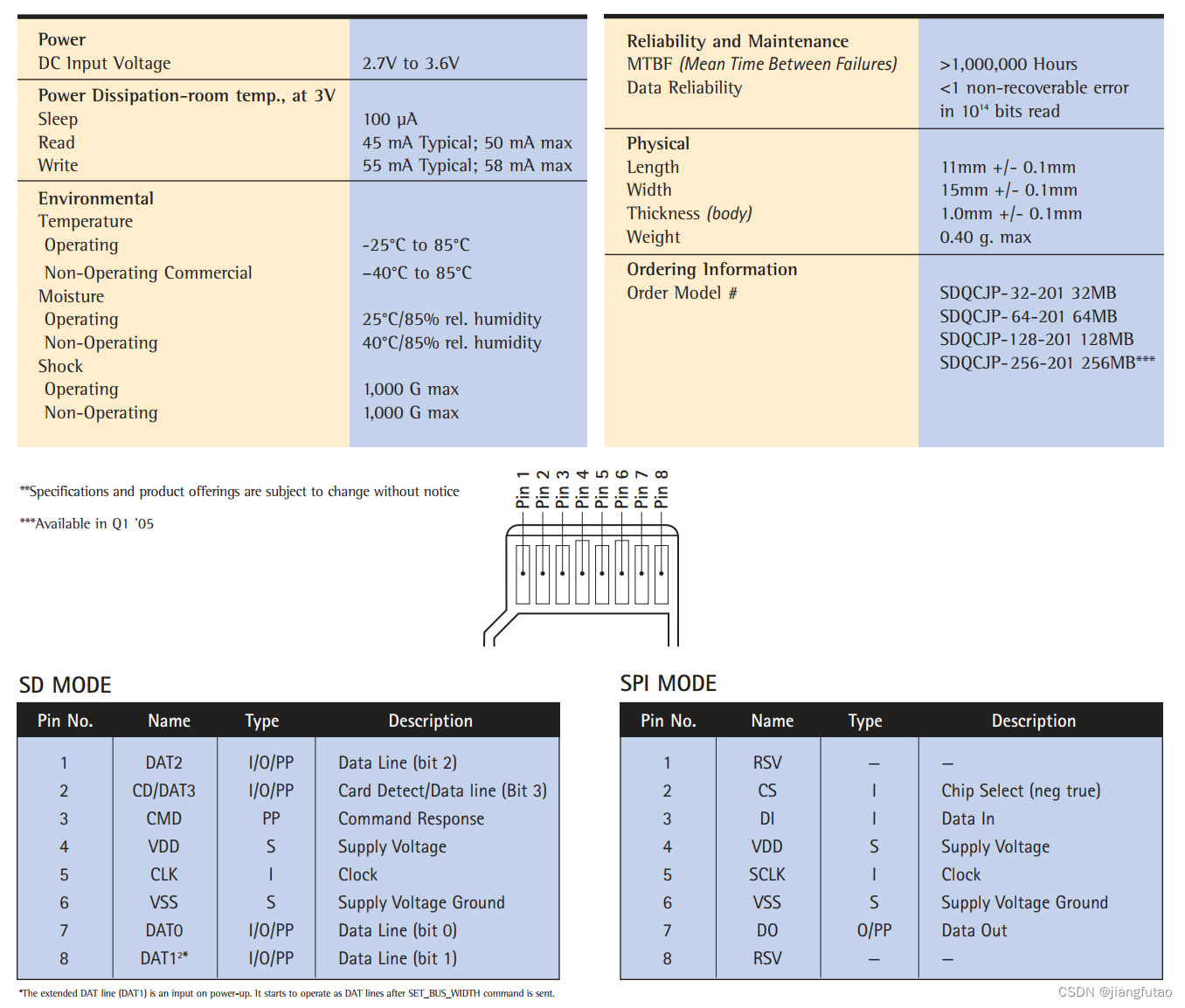

图4. TF Card Specifications

4.TF卡卡槽引脚定义（注意机械检测电平要依自己选的卡槽来确定）

图5. TF卡卡槽引脚定义

修改记录：

2022-04-28：第一版初版

2022-08-29：加入TF Card Specifications图示

如果有任何疑问，还请多多评论哈^_^
