51单片机学习记录笔记（5）--矩阵键盘

学习链接：

[6-1] 矩阵键盘_哔哩哔哩_bilibili

相关知识点：

基础

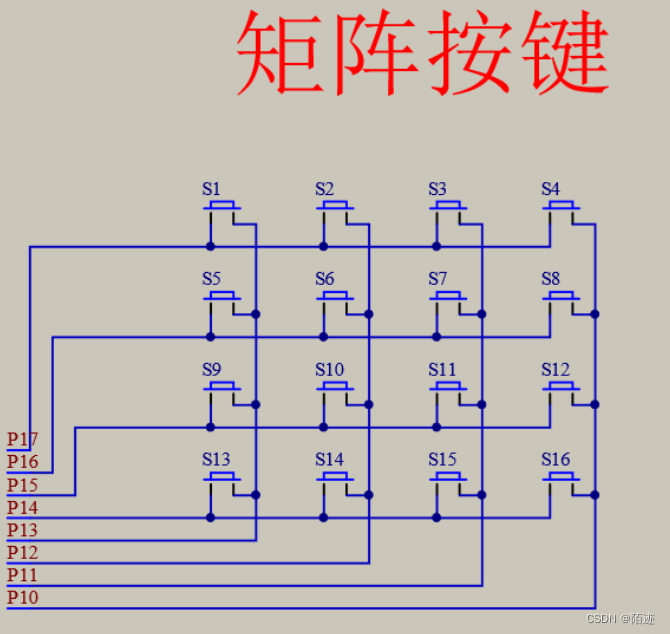

电路图：

电路图的原理其实跟我们数码管的很像， 但矩阵按键是逐列扫描，P13,P12,P11,P10是控制整个列，如果该列输入高电平，那一整列没有按钮按下，同时P17、P16、P15、P14是控制对应列的对应行的，例如比如说S6按下，那么P12为0，P16为0.

 MatrixKey.c

#include <REGX52.H>
#include "Delay.h"

/**
  * @brief  矩阵键盘读取按键键码
  * @param  无
  * @retval KeyNumber 按下按键的键码值
			如果按键按下不放，程序会停留在此函数，松手的一瞬间，返回按键键码，没有按键按下时，返回0
  */
unsigned char MatrixKey()
{
	unsigned char KeyNumber=0;

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}

这里的代码设置就是先确定是哪一列，然后再确定是哪一行。

因为我的LED1602可能G了，我这里就用我们的老朋友LED模块来试一试，矩阵键盘有16个按键，可以代表16种状态，我们可以直接把这个数据输入到LED模块中，观察有什么变化。

1	0000 0001	D1不亮
2	0000 0010	D2不亮
3	0000 0011	D1、D2不亮
4	0000 0100	D3不亮
5	0000 0101	D1、D3不亮
6	0000 0110	D2、D3不亮
7	0000 0111	D1、D2、D3不亮
8	0000 1000	D4不亮
9	0000 1001	D1、D4不亮
10	0000 1010	D2、D4不亮
11	0000 1011	D1、D2、D4不亮
12	0000 1100	D3、D4不亮
13	0000 1101	D1、D3、D4不亮
14	0000 1110	D2、D3、D4不亮
15	0000 1111	D5,D6,D7,D8亮
16	0001 0000	D5不亮

main.c

#include <REGX52.H>
#include "MatrixKey.h"	//包含矩阵键盘头文件

unsigned char KeyNum;

void main()
{

	while(1)
	{
		KeyNum=MatrixKey();				//获取矩阵键盘键码
		if(KeyNum)						//如果有按键按下
		{
			P2=KeyNum;
		}
	}
}

效果：

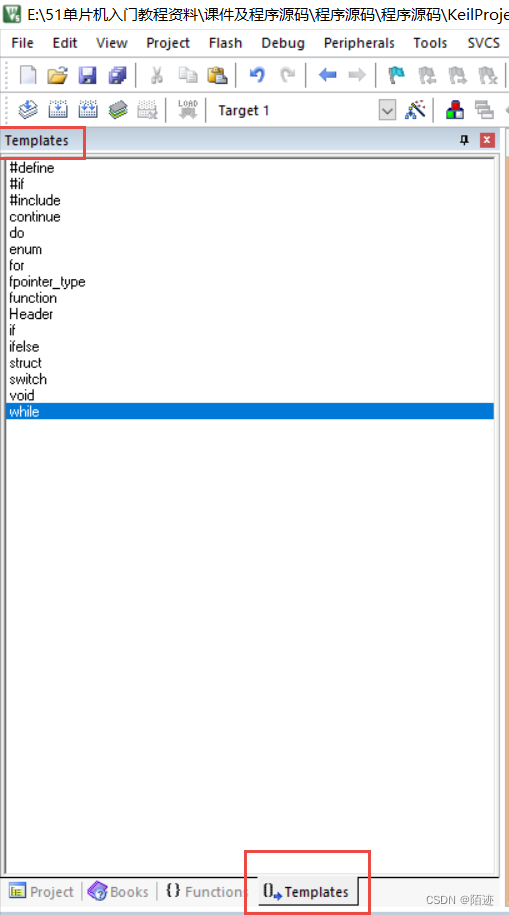

补充：使用template可以快速填充代码
