例如:两个电容器,其中电容C1 = 200uF,耐压UM1 = 100V;电容C2 = 50uF,耐压UM2=500V。

（1）若将两电容串联使用,其等效电容和耐压各是多少?

（2）若将两电容器并联使用,其等效电容和耐压各是多少?

分析：

（1）两电容串联的等效电容

C=\frac{C1C2}{C1+C2}

根据Q=C×U，所以

C1\times UM1=2\times 10^{-2} < C2\times UM2=2.5\times 10^{-2}

串联后的电量限额

QM=C1\times UM1=2\times 10^{-2}

串联后电路的耐压

UM=\frac{QM}{C}=\frac{20\times 10^{-3}}{40\times 10^{-6}}=500V

（2）两电容并联的等效电容

C=C1+C2=250uF,UM1=100V<UM2=500V

串联后的电量限额

QM=C1\times UM1=2.5\times 10^{-2}

串联后电路的耐压

UM=\frac{QM}{C}=\frac{25\times 10^{-3}}{250\times 10^{-6}}=100V

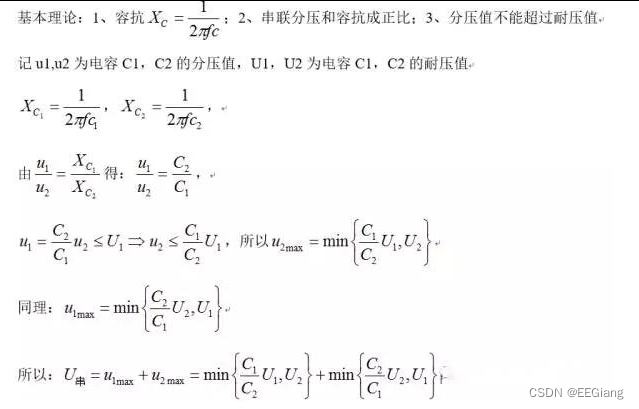

解析：
1、根据电荷守恒定律，串联电容器相连的两极板带电量一定相等，所以串联接
入电路中，不断升高电路电压，两个电容，4 个极板所带电荷也会渐渐增加，较
小的那一个电容先达到饱和，再高它就要被击穿，所以取电容小的。
2、两个相同的电容器串联，总电容为 1/2 C，两个相同电容充满电后串联，放电
电压为 2U，放电量为 Q；两个相同的电容器并联，总电容为 2 C，两个相同电容
充满电后并联，放电电压为 U，放电量为 2Q。

结论：
一、无极性电容
1 、电容并联： C = C 1 + C 2 ，耐压值为 C 1 , C 2 的耐压值中较小的 U = Min{U 1 , U 2 } ，
耐压值选择值小的那个，然后再做降额即可。
二、有极性电容
1 、电解电容同极性并联
        此时电容的并联容量和耐压值公式仍然适用。
2 、电解电容反极性并联
        此时因为无论如何总存在一个电容处于反向压降状态，不能使用。
3 、电解电容同极性串联
        此时电容的串联容量和耐压值公式仍然适用。
4 、电解电容反极性串联
        用电容表测量是对的，在大电流、大功率的情况下是不能使用的，或者是寿命很 短的。因为有一个电容处于反接状态，漏电流会逐渐增大，电极板会逐渐被腐蚀， 这样的电容能行吗？而且由于存在一个电容反接，其耐压值为 0 ，串联后的耐压 值也最多等于正向接通的电容的耐压值，不能适用串联耐压公式，更不能简单地 相加了。
