基本状态及进制
逻辑0:表示低电平,GND;
逻辑1:表示高电平,VCC;
逻辑X:表示未知,有可能是高电平,也有可能是低电平;
逻辑Z:表示高阻态,外部没有激励信号,是一个悬空状态;
Verilog数字进制包括二进制(b\B)、八进制(o/O)、十进制(d\D)、十六进制(h\H)
一般常用的为二进制、十进制和十六进制。
二进制表示如下:4'b0101表示4位二进制数字0101
十进制表示如下:4'd2表示4位十进制数字2(二进制0010)
十六进制表示如下:4'ha表示4位十六进制数字a(二进制1010)
注意:Verilog中若没有指定位宽,则默认32位位宽。
下划线增加程序可读性,编译时会自动忽略掉:
16'b1001_1010_1010_1001 = 16'h9AA9
标识符
标识符用于定义模块名、端口名、信号名等。
标识符可以时任意一组字母、数字、$符号和下划线符号的组合;
但标识符的第一个字符必须是字母或者下划线;
标识符是区分大小写的;
标识符推荐写法:
不建议大小写混合使用;
普通内部信号建议全部小写;
信号命名最好体现信号的含义,简洁、清晰、易懂;(用下划线区分词,采用一些前缀或后缀)
数据类型
寄存器数据类型、线网数据类型和参数数据类型
寄存器类型:
寄存器表示一个抽象的数据存储单元,通过赋值语句可以改变寄存器存储的值,
寄存器数据类型的关键字是reg,reg类型数据的默认初始值为不定值x
reg [31:0] delay_cnt; //[31:0]表示这是一个32位的寄存器,高位在前,低位在后
reg key_reg; //没有给定位宽,默认位宽为1
reg类型数据只能在always语句和initial语句中被赋值。
如果该过程语句描述的是时序逻辑,即always语句带有时钟信号,则该寄存器变量为触发器;
如果该过程语句描述的是组合逻辑,即always语句不带有时钟信号,则该寄存器变量对应为硬件连线。
线网类型:
线网数据类型表示结构实体之间的物理连线。
线网类型的变量不能存储值,它的值由驱动它的元件决定的。
驱动线网类型变量的元件有门、连续赋值语句、assign等
如果没有驱动原件接到线网类型的变量上,则该变量就是高阻的,即其值为z.
线网数据类型包括wire型和tri型,其中最常用的就是wire类型
wire key_flag;//未指定位宽,默认为1位,使用中括号指定位宽
参数类型:
参数就是一个常量,用parameter定义常量。
可以一次定义多个参数,参数与参数之间需要用逗号隔开。
每个参数定义的右边必须是一个常数表达式。
parameter H_SYNC = 11'd41;
parameter H_BACK = 11'd2;
参数型数据常用于定义状态机的状态、数据位宽和延迟大小等。
在模块调用时,可通过参数传递来改变被调用模块中已定义的参数。
运算符
算术运算符
符号 | 使用方法 | 说明 |
---|---|---|
+ | a+b | a加上b |
- | a-b | a减去b |
* | a*b | a乘以b |
/ | a/b | a除以b |
% | a%b | a模除b |
关系运算符
逻辑运算符
符号 | 使用方法 | 说明 |
---|---|---|
! | !a | a的非 |
&& | a&&b | a与上b |
|| | a||b | a或上b |
条件运算符
符号 | 使用方法 | 说明 |
---|---|---|
?: | a?b:c | 如果a为真,就选择b,否则选择C |
位运算符
符号 | 使用方法 | 说明 |
---|---|---|
~ | ~a | 将a的每个位进行取反 |
& | a&b | 将a的每个位与b相同的位进行相与 |
| | a|b | 将a的每个位与b相同的位进行相或 |
^ | a^b | 将a的每个位与b相同的位进行异或 |
移位运算符
两种移位运算都用0来填补移出的空位。
左移时,位宽增加;右移,位宽不变。
符号 | 使用方法 | 说明 |
---|---|---|
<< | a<<b | 将a左移b位 |
>> | a>>b | 将a右移b位 |
拼接运算符
符号 | 使用方法 | 说明 |
---|---|---|
{} | {a,b} | 将a和b拼接起来,作为一个新信号 |

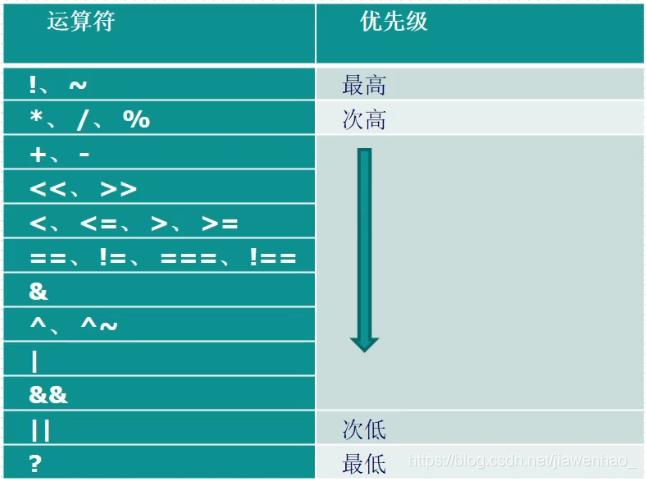

运算符优先级:
Verilog注释
有两种注释方式:
(1)以//开头,它表示以//开始到本行结束都属于注释语句。
(2)以/*开始,*/结束,在两个符号之间的语句都是注释语句,因此可扩展到多行。

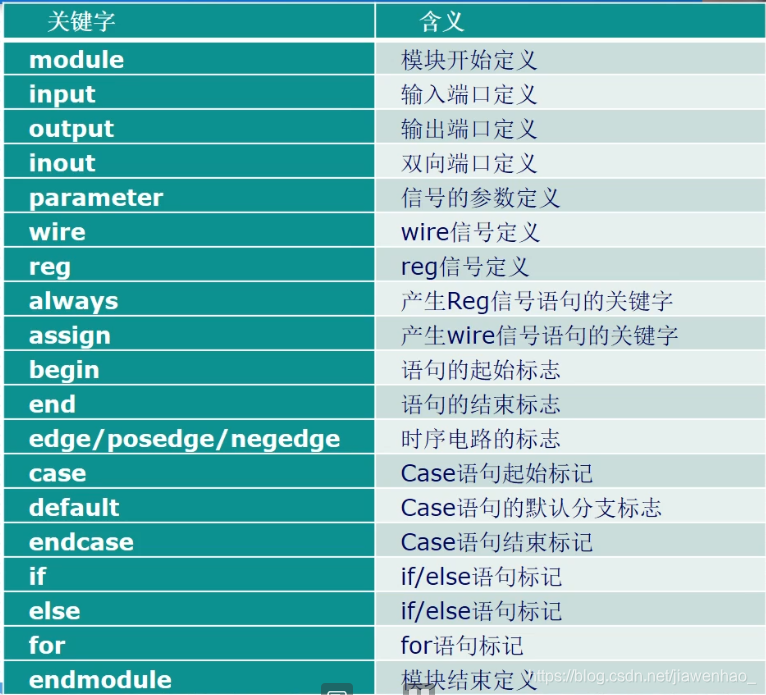

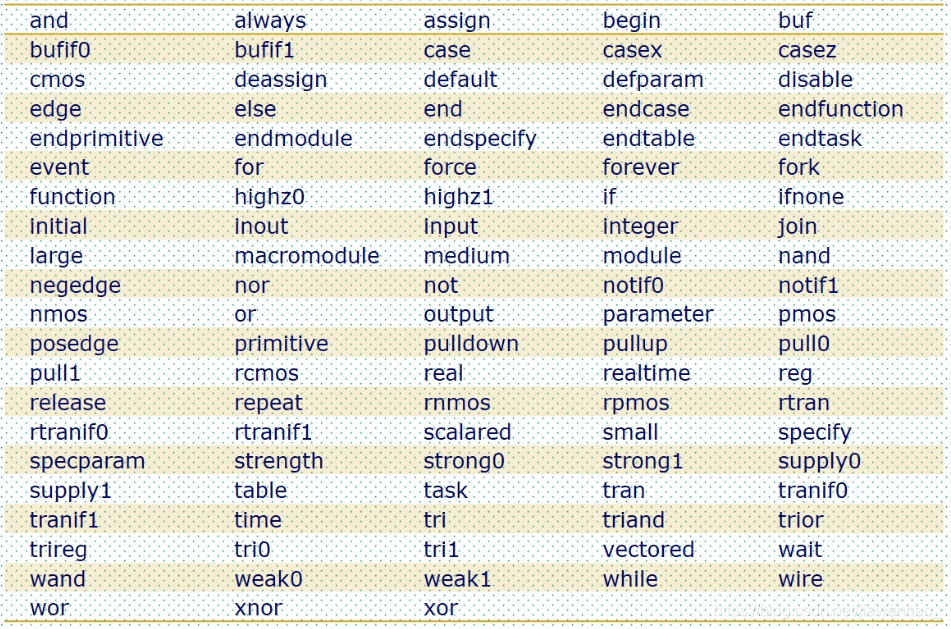

Verilog关键字
Verilog程序框架
Verilog的基本设计单元是模块。

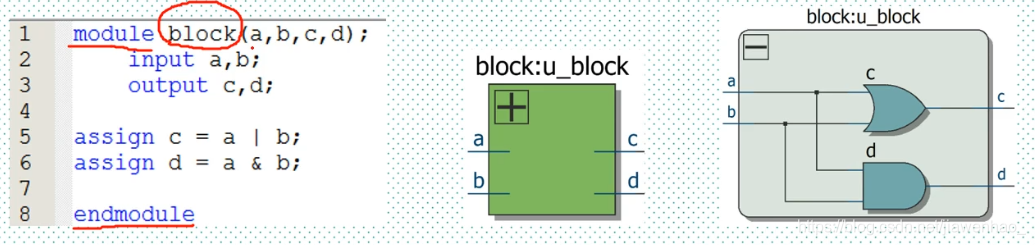

一个模块是由两个部分组层的,一部分描述接口,另一部分描述逻辑功能。
每个Verilog程序包括4个主要的部分:
端口定义、IO说明、内部信号声明、功能定义。
assign语句用于赋值。
注意:在always块中,逻辑是顺序执行的。而多个always块之间是并行的。
模块的调用

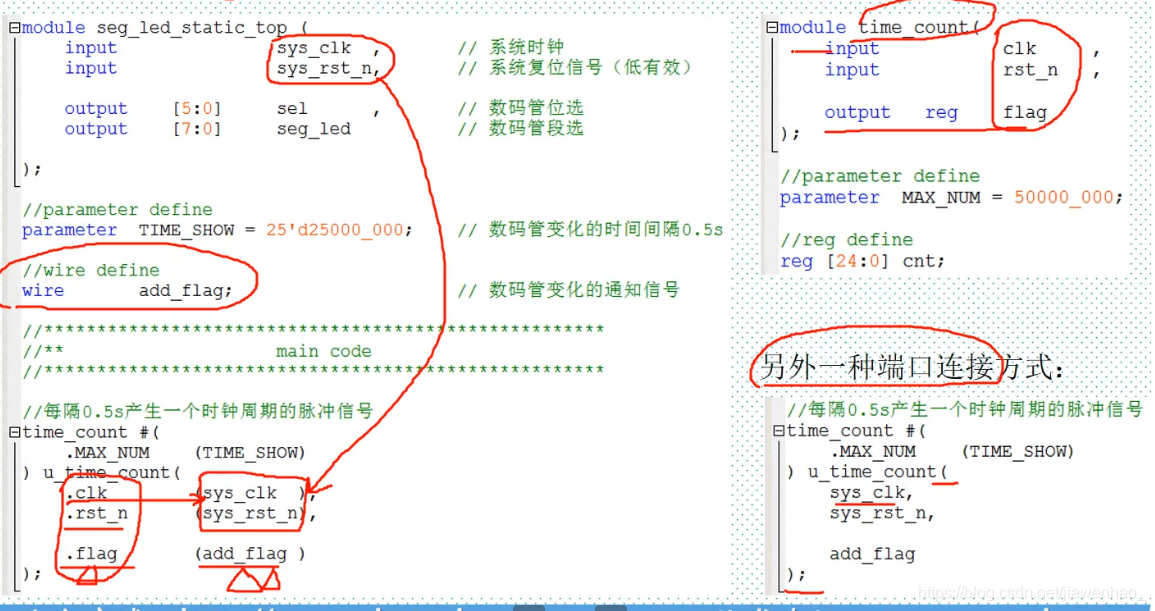

在模块调用时,信号通过模块端口在模块之间传递。
结构语句
initial 和 always

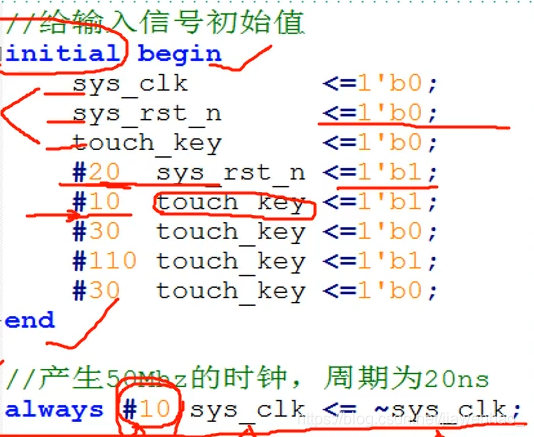

initial语句它在模块中只执行一次。它常用于测试文件的编写,用来产生仿真测试信号,或者用于存储器赋初值。
always语句一直在不断地重复活动。但是只有和一定的时间控制结合在一起才有作用。
always的时间控制可以是沿触发,也可以是电平触发;可以是单个信号,也可以是多个信号,多个信号中间要用关键字or连接。
always语句紧跟的过程块是否运行,要看它的触发条件是否满足
