Android的ART虚拟机是如何执行java方法的

1 虚拟机执行入口

Android ART (Android Runtime) 从操作系统级别启动 Java 应用程序或服务的过程。

void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{

    char* slashClassName = toSlashClassName(className != NULL ? className : "");
    jclass startClass = env->FindClass(slashClassName);
    jmethodID startMeth = env->GetStaticMethodID(startClass, "main",
        "([Ljava/lang/String;)V");
    env->CallStaticVoidMethod(startClass, startMeth, strArray);
}

过程概述

在 Android 系统中，当需要启动一个 Java 应用程序或服务时，操作系统首先需要创建一个运行环境，这通常是通过 zygote 进程实现的。Zygote 是一个特殊的守护进程，它预加载了 Android 运行时和常用类库，用于快速启动新的应用进程。一旦 zygote 准备好，它就会复制自身（通过 fork）来为新的应用创建一个进程。

AndroidRuntime::start 函数

这个函数是启动 Java 主类的关键。它接受一个类名作为参数，并通过 JNI 调用这个类的 main 方法。下面是这个过程的详细说明：

类名处理：

char* slashClassName = toSlashClassName(className != NULL ? className : "");

将点分隔的 Java 类名转换为以斜杠分隔的形式，因为 JNI 使用的是斜杠分隔的类路径。

查找类：

jclass startClass = env->FindClass(slashClassName);

使用 JNI 环境 env 查找指定的类。这个步骤涉及到类加载器，它会在应用的 APK 文件或其他存储位置查找并加载这个类。

获取方法 ID：

jmethodID startMeth = env->GetStaticMethodID(startClass, "main", "([Ljava/lang/String;)V");

获取这个类的 main 方法的方法 ID。这里指定 main 方法必须是静态的，接受一个字符串数组参数，没有返回值（void）。

调用 Java 方法：

env->CallStaticVoidMethod(startClass, startMeth, strArray);

调用 main 方法。strArray 是传递给 main 方法的参数，其内容应与 options 相对应。这一步是通过 JNI 桥接完成的。

JNI 到 ART 方法的调用

env->CallStaticVoidMethod 是 JNI 函数的一个指针，它指向 jni_internal.cc::CallStaticVoidMethodV()，这个函数处理具体的方法调用逻辑。

调用 ArtMethod：
当 JNI 函数被调用时，它将进一步调用 ArtMethod 的 Invoke() 方法。Invoke() 是 ART 中的一个核心函数，负责执行方法调用。

汇编代码跳转：
Invoke() 方法会利用 entry_point_from_compiled_code_ 进行跳转。这通常指向一个汇编代码 art_quick_invoke_stub_internal。这段汇编代码负责将控制权转移给方法的实际执行代码（如果已经编译）或者解释器（如果代码尚未编译）。

2 LinkCode中设置ArtMethod入口点

在Java和Android的运行时环境中，类加载主要分为三个阶段：加载（Loading）、链接（Linking）、初始化（Initialization）。在链接阶段，ClassLinker::LinkCode` 的作用主要集中在准备方法的代码执行，具体包括：

• 编译方法：LinkCode 负责将方法的字节码编译成机器码。在ART中，这通常涉及到AOT编译（Ahead-of-Time），即在应用安装时就将字节码编译成机器代码，或者JIT编译（Just-In-Time），即在应用运行时编译。对于AOT，编译可能发生在应用的安装阶段或者通过后台编译服务。

• 生成直接引用：除了编译代码外，LinkCode 还需要处理对类成员（如字段和方法）的直接引用。这意味着它将解析方法中使用的所有符号引用，将它们转换为直接引用，以便于在运行时提高执行效率。

• 方法入口地址设置：编译完成后，LinkCode 会将方法的入口地址设置到方法表中的相应位置。这使得当运行时环境需要调用某个方法时，可以直接通过方法表找到其入口地址并执行。

在 ART 中，每一个函数都对应一个 ARTMethod 结构体。这个结构体包含了不同模式下的调用入口点：ArtMethod有如下2个入口地址
void* entry_point_from_jni_;
void* entry_point_from_quick_compiled_code_;

class ArtMethod {
  struct PtrSizedFields {
    void* data_;//与JNI有关
    void* entry_point_from_quick_compiled_code_;//java方法入口函数地址
  } ptr_sized_fields_;
};

其中entry_point_from_quick_compiled_code_保存的是非jni方法的入口地址，设置entry_point_from_compiled_code_是在Class_Linker.cc::LinkCode()完成的，指向一段Trampoline代码来间接执行。

if (method->IsStatic() && !method->IsConstructor()) {
  method->SetEntryPointFromQuickCompiledCode(GetQuickResolutionStub());
} else if (quick_code == nullptr && method->IsNative()) {
  method->SetEntryPointFromQuickCompiledCode(GetQuickGenericJniStub());
} else if (enter_interpreter) {
  method->SetEntryPointFromQuickCompiledCode(GetQuickToInterpreterBridge());
}

在 Android ART（Android Runtime）中，entry_point_from_quick_compiled_code_ 是方法执行的入口点，它决定了如何执行一个方法。这个入口点根据方法的属性和状态选择不同的执行路径。有四种主要的执行路径入口，每种都适用于特定的场景。以下是每种情况的详细解释：

art_quick_resolution_trampoline

这个入口是用于静态方法的，但不包括构造方法。静态方法由于不依赖于类的具体实例来执行，因此它们在类被加载时就需要被解析和准备好。

• 条件：method->IsStatic() && !method->IsConstructor()
• 使用场景：当一个静态方法被调用，但尚未被解析（即首次调用或者类刚刚被加载）时，这个入口将会被使用。它负责解析方法的符号引用并链接到具体的代码实现。

art_quick_generic_jni_trampoline

这是为 JNI 方法设置的入口点，用于那些通过 JNI 接口与本地代码交互的方法。如果这些方法没有预编译的机器代码（quick code），则使用这个入口。

• 条件：quick_code == nullptr && method->IsNative()
• 使用场景：当 JNI 方法没有直接的编译代码时，这个入口负责设置 JNI 环境，并调用相应的本地方法。

art_quick_to_interpreter_bridge

这个入口用于解释执行的情况，通常用于那些不经常执行或者还未被 JIT 编译的方法。

• 条件：enter_interpreter，符合解释器执行的条件
• 使用场景：当方法不适合直接编译执行，或者编译执行的代价较高（如只执行一次的方法），或者代码仍在动态优化中，这个入口将被用来逐条解释执行字节码。

quick_code

如果以上条件都不满足，并且存在预编译的快速执行代码（quick code），则直接使用这些机器代码执行方法。

• 条件：其他条件都不符合，并且 oat_method 中有对应的 quick code
• 使用场景：对于频繁执行的热点代码，ART 会通过 Ahead-Of-Time (AOT) 编译或 Just-In-Time (JIT) 编译生成优化的机器代码。这些代码直接运行在硬件上，提供最佳的执行性能。

3 执行

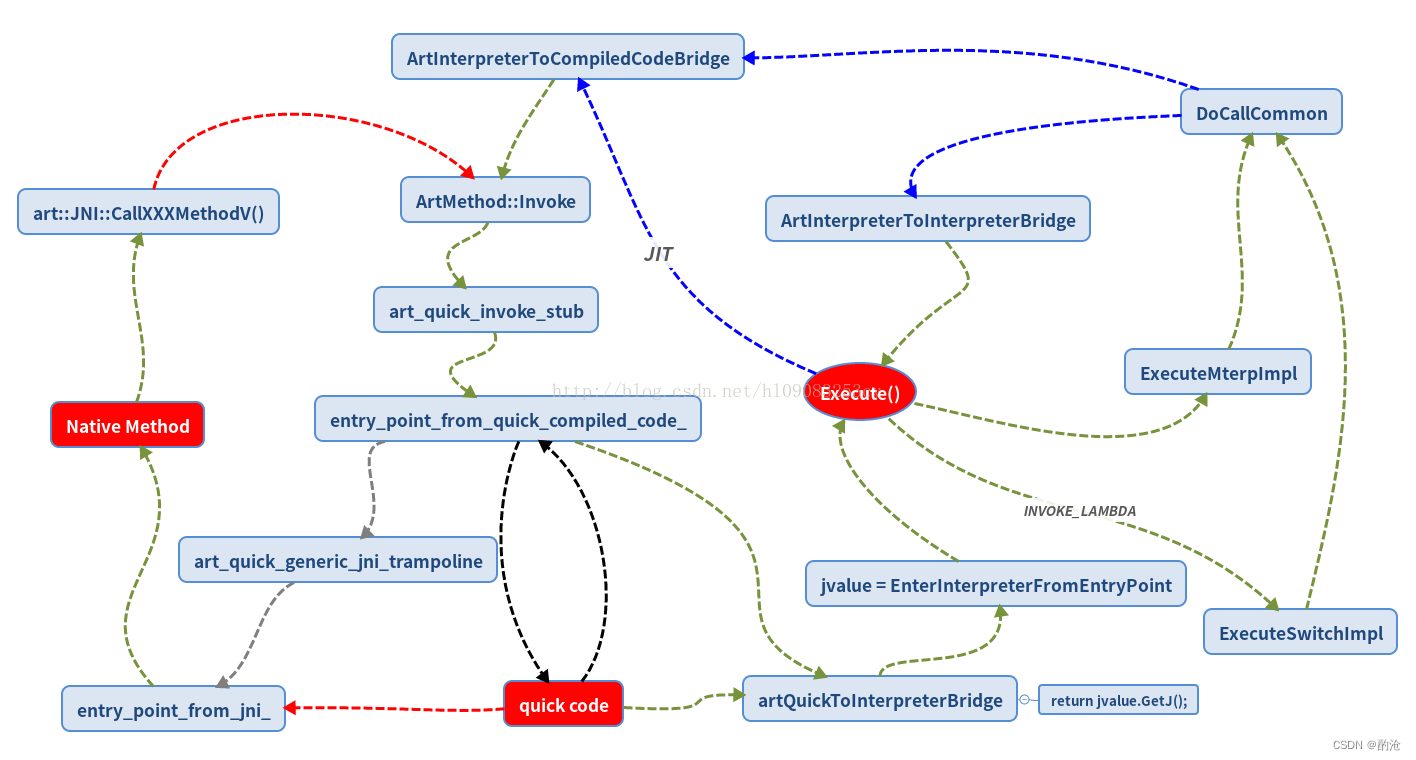

在 Android ART (Android Runtime) 中，虚拟机通过一系列的桥接代码和入口点来处理 Java 方法的调用。下面图的起始点为invoke

详见《深入理解Android：Java虚拟机》ART10.2 解释执行

3.1 Quick Code和Interpreter 模式

Quick Code 模式
执行 ARM 汇编指令
在这种模式下，Dalvik 字节码被提前（Ahead-of-Time, AOT）编译成 ARM 汇编指令。这意味着在应用安装时，字节码就已经被转换成了机器代码。
由于代码是预编译的，运行时的性能得到了显著提升，因为不需要在每次应用运行时都进行字节码到机器代码的转换。

Interpreter 模式
由解释器解释执行 Dalvik 字节码:
在这种模式下，Dalvik 字节码在运行时被逐条解释执行。这种方式不需要预编译，可以更快地开始执行应用，但运行速度相对较慢。
这种模式通常用于应用的调试过程中，因为它允许开发者更容易地跟踪和调试代码。

两种模式之间的交互
混合执行:即使是在 quick code 模式中，也有一些类方法可能需要以 Interpreter 模式执行，反之亦然。这种混合执行模式允许 ART 在保持高性能的同时，提供更多的灵活性。

函数桥接:
artInterpreterToCompiledCodeBridge: 这个函数允许从 Interpreter 模式切换到 quick code 模式。
GetQuickToInterpreterBridge: 这个函数允许从 quick code 模式切换到 Interpreter 模式。

如下/art/runtime/runtime.cc代码是检查运行时选项中是否设置了解释执行模式（Opt::Interpret）。如果设置了该选项，代码将调用 GetInstrumentation()->ForceInterpretOnly() 方法，强制 ART 进入只用解释执行的模式。

if (runtime_options.GetOrDefault(Opt::Interpret)) {
    GetInstrumentation()->ForceInterpretOnly();
}

设置 ART 为解释执行模式
从上面的代码片段中可以看出，ART 的解释执行模式是通过检查启动选项 Opt::Interpret 来设置的。如果这个选项被设置为 true，那么 ART 会在整个运行期间强制使用解释器来执行所有的 Java 方法。

为了在实际使用中设置 ART 为解释执行模式，需要在启动 ART 时提供相应的选项。这通常可以通过命令行参数来实现，例如，在启动 Android 设备或启动特定的 Android 应用时，可以指定相关的运行时参数。

adb shell setprop debug.art.interpret-only true
或者在启动应用时指定相关的 VM 参数：

am start --es “android.vm.dex2oat-flags” “–interpreter-only” package.name/Activity
这些命令设置 ART 运行时在处理 Java 方法时只使用解释器，而不进行 JIT 或 AOT 编译

3.2 Execute函数

ART的解释执行主要在解释器部分处理，这通常在 interpreter 目录下的某个文件中实现，如 interpreter/interpreter_common.h 或 interpreter/interpreter.cc。ART 中的 ArtMethod 结构体包含了方法的所有元数据，包括方法名。可以通过这个结构体获取当前方法的名称。

如下函数体的核心功能是通过解释执行或 JIT 编译执行方法，同时处理相关的事件和异常。


249  NO_STACK_PROTECTOR
250  static inline JValue Execute(
251      Thread* self,
252      const CodeItemDataAccessor& accessor,
253      ShadowFrame& shadow_frame,
254      JValue result_register,
255      bool stay_in_interpreter = false,
256      bool from_deoptimize = false) REQUIRES_SHARED(Locks::mutator_lock_) {
257    DCHECK(!shadow_frame.GetMethod()->IsAbstract());
258    DCHECK(!shadow_frame.GetMethod()->IsNative());
259
260    // We cache the result of NeedsDexPcEvents in the shadow frame so we don't need to call
261    // NeedsDexPcEvents on every instruction for better performance. NeedsDexPcEvents only gets
262    // updated asynchronoulsy in a SuspendAll scope and any existing shadow frames are updated with
263    // new value. So it is safe to cache it here.
264    shadow_frame.SetNotifyDexPcMoveEvents(
265        Runtime::Current()->GetInstrumentation()->NeedsDexPcEvents(shadow_frame.GetMethod(), self));
266
267    if (LIKELY(!from_deoptimize)) {  // Entering the method, but not via deoptimization.
268      if (kIsDebugBuild) {
269        CHECK_EQ(shadow_frame.GetDexPC(), 0u);
270        self->AssertNoPendingException();
271      }
272      ArtMethod *method = shadow_frame.GetMethod();
273
274      // If we can continue in JIT and have JITed code available execute JITed code.
275      if (!stay_in_interpreter && !self->IsForceInterpreter() && !shadow_frame.GetForcePopFrame()) {
276        jit::Jit* jit = Runtime::Current()->GetJit();
277        if (jit != nullptr) {
278          jit->MethodEntered(self, shadow_frame.GetMethod());
279          if (jit->CanInvokeCompiledCode(method)) {
280            JValue result;
281
282            // Pop the shadow frame before calling into compiled code.
283            self->PopShadowFrame();
284            // Calculate the offset of the first input reg. The input registers are in the high regs.
285            // It's ok to access the code item here since JIT code will have been touched by the
286            // interpreter and compiler already.
287            uint16_t arg_offset = accessor.RegistersSize() - accessor.InsSize();
288            ArtInterpreterToCompiledCodeBridge(self, nullptr, &shadow_frame, arg_offset, &result);
289            // Push the shadow frame back as the caller will expect it.
290            self->PushShadowFrame(&shadow_frame);
291
292            return result;
293          }
294        }
295      }
296
297      instrumentation::Instrumentation* instrumentation = Runtime::Current()->GetInstrumentation();
298      if (UNLIKELY(instrumentation->HasMethodEntryListeners() || shadow_frame.GetForcePopFrame())) {
299        instrumentation->MethodEnterEvent(self, method);
300        if (UNLIKELY(shadow_frame.GetForcePopFrame())) {
301          // The caller will retry this invoke or ignore the result. Just return immediately without
302          // any value.
303          DCHECK(Runtime::Current()->AreNonStandardExitsEnabled());
304          JValue ret = JValue();
305          PerformNonStandardReturn(self,
306                                   shadow_frame,
307                                   ret,
308                                   instrumentation,
309                                   accessor.InsSize(),
310                                   /* unlock_monitors= */ false);
311          return ret;
312        }
313        if (UNLIKELY(self->IsExceptionPending())) {
314          instrumentation->MethodUnwindEvent(self,
315                                             method,
316                                             0);
317          JValue ret = JValue();
318          if (UNLIKELY(shadow_frame.GetForcePopFrame())) {
319            DCHECK(Runtime::Current()->AreNonStandardExitsEnabled());
320            PerformNonStandardReturn(self,
321                                     shadow_frame,
322                                     ret,
323                                     instrumentation,
324                                     accessor.InsSize(),
325                                     /* unlock_monitors= */ false);
326          }
327          return ret;
328        }
329      }
330    }
331
332    ArtMethod* method = shadow_frame.GetMethod();
333
334    DCheckStaticState(self, method);
335
336    // Lock counting is a special version of accessibility checks, and for simplicity and
337    // reduction of template parameters, we gate it behind access-checks mode.
338    DCHECK_IMPLIES(method->SkipAccessChecks(), !method->MustCountLocks());
339
340    VLOG(interpreter) << "Interpreting " << method->PrettyMethod();
341
342    return ExecuteSwitch(
343        self, accessor, shadow_frame, result_register, /*interpret_one_instruction=*/ false);
344  }

这段代码是 Android ART (Android Runtime) 的一部分，用于执行 Java 方法。这个函数体的核心功能是通过解释执行或 JIT 编译执行方法，同时处理相关的事件和异常。273行可以插入打印函数名的方法以便用于打印当前执行的 Java 方法的名称。

以下是对该代码段的详细解释：

• 函数定义和参数：

• Thread* self: 当前线程的引用。

• const CodeItemDataAccessor& accessor: 用于访问方法的代码项，包括局部变量和指令。

• ShadowFrame& shadow_frame: 代表当前方法的栈帧，用于管理局部变量和方法执行状态。

• JValue result_register: 用于存储方法返回值的变量。

• bool stay_in_interpreter: 指示是否应保持在解释器中执行，即使存在 JIT 编译的代码。

• bool from_deoptimize: 表示此方法调用是从优化代码中退化回来的。

• 检查方法属性：
  这里使用 DCHECK 确保当前方法不是抽象的也不是本地的，因为这些类型的方法不能直接通过解释器执行。

• 缓存事件通知需求：

  设置是否需要在 Dex PC（程序计数器）改变时通知，这是性能优化的一部分，避免频繁检查。

• JIT 编译执行：
  如果环境允许，尝试使用 JIT 编译的代码执行方法，而不是继续在解释器中执行。 如果有 JIT 编译的代码，那么执行 JIT 编译的代码，并在执行前后进行适当的栈帧管理。

• 方法进入和退出事件：
  如果存在方法进入事件的监听器，或者需要强制弹出栈帧，则触发相应的事件。

• 异常处理和非标准退出：
  如果在执行过程中发生异常或需要进行非标准退出（例如由于强制弹出栈帧），则处理这些情况并返回相应的结果。

• 继续解释执行：
  如果没有使用 JIT 编译的代码执行，则继续使用解释器执行方法。
  ExecuteSwitch是执行解释操作的函数，它负责按照字节码指令逐一执行。

4 oat和art文件

oat文件本质上是一个ELF文
件，它将OAT文件格式内嵌在ELF文件里

可以将art文件看作是很多对象通过类似序列化的方法保存到文件里而得来的。当art文件通过mmap加载到内存时，这些文件里的信息就能转换成对象直接使用。

如果在dex2oat时不生成art文件的话，那么上述这些对象只能等到程序运行时才创建，如此将耗费定的运行时间。考虑到boot包含的内容非常多（13个jar包，14个dex文件），所以在Android 7.0中，boot镜像必须生成art文件。而对app来说，默认只生成oat文件。其art文件会根据profile的情况由系统的后台服务择机生成。这样能减少安装的时间，提升用户体验。
