PCB电镀：金属薄膜的精密刺绣艺术

如果你以为 PCB 电镀只是 “给电路板刷层金属”，那可就像把满汉全席当成泡面 —— 格局小了！这项看似简单的表面处理工艺，实则是电化学、材料学与精密控制的三重狂欢，每一步都藏着 “差之毫厘谬以千里” 的玄机。作为每天跟电镀槽、阳极板打交道的工程师，我敢打包票：能把 PCB 电镀玩明白的人，骨子里都藏着 “强迫症 + 艺术家” 的双重基因。

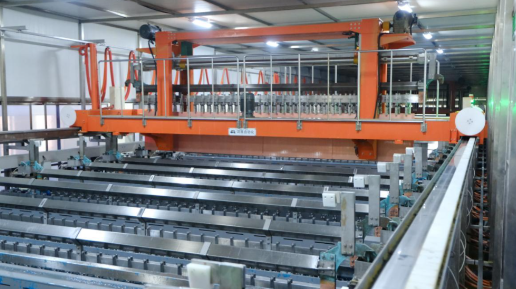

电镀的核心原理说穿了很简单：就是利用电解作用让金属离子在 PCB 铜箔表面 “安家落户”，形成均匀、致密的金属镀层。但这 “安家” 过程可比人类买房复杂多了 —— 金属离子得精准找到自己的位置，既不能挤成一团形成针孔，也不能偷懒少干活导致镀层过薄。阴极的 PCB 与阳极的金属板在槽液中 “隔槽相望”，通上电流的瞬间，阳极金属溶解成离子，像一群训练有素的士兵，沿着电场方向奔赴阴极，在 PCB 表面排列成整齐的 “方阵”。这个过程中，电流密度就是 “指挥官”—— 太小，离子 “行军” 太慢，镀层稀疏不均；太大，离子 “拥挤踩踏”，镀层出现烧焦、麻点，甚至脱落。

实操中，槽液的维护堪称 “伺候祖宗”。pH 值、温度、添加剂浓度，任何一个参数跑偏，都会让镀层质量 “翻车”。我曾遇到过一个经典案例：某工厂 PCB 镀层出现不规则条纹，排查半天发现，竟是槽液循环泵叶轮结了一层水垢，导致局部流速不均，金属离子 “扎堆” 沉积。解决办法也很搞笑 —— 给泵做了个 “超声波 SPA”，水垢一除，镀层立马恢复光滑。还有添加剂的使用，简直像给槽液 “调味”：整平剂是 “磨皮滤镜”，能让镀层表面平整如镜；光亮剂是 “高光粉”，提升镀层光泽度；走位剂则是 “均衡器”，确保孔内、板面镀层厚度一致。但添加剂绝非越多越好，一旦过量，镀层可能出现 “橘皮效应”，就像给 PCB 穿了件皱巴巴的外套。

​

挂具的设计也暗藏门道。好的挂具既要保证 PCB 与电极接触良好，又要避免遮挡导致 “阴影区” 无镀层。我见过最奇葩的挂具故障：某操作员为了提高产能，在挂具上 “叠罗汉” 似的挂了三层 PCB，结果中间一层电流被遮挡，镀层厚度只有标准的一半，最后只能全部返工。这也印证了电镀行业的一句老话：“宁少勿贪，宁慢勿乱”。

PCB 电镀就像一场精密的 “金属刺绣”，既要懂电化学的 “章法”，又要通实操中的 “变通”。作为工程师，我们每天都在与离子、电流、槽液 “斗智斗勇”，而每一块合格的电镀 PCB，都是这场博弈中最完美的战利品。
