基于51单片机的火灾报警系统温度烟雾浓度阈值报警proteus仿真原理图PCB

功能:
0.本系统采用STC89C52作为单片机
.LCD1602液晶实时显示当前温度和烟雾浓度
2.超过温度阈值和烟雾浓度阈值,蜂鸣器报警
3.按键可更改温度阈值和烟雾浓度阈值
4.采用DC002作为电源接口可直接输入5V给整个系统供电

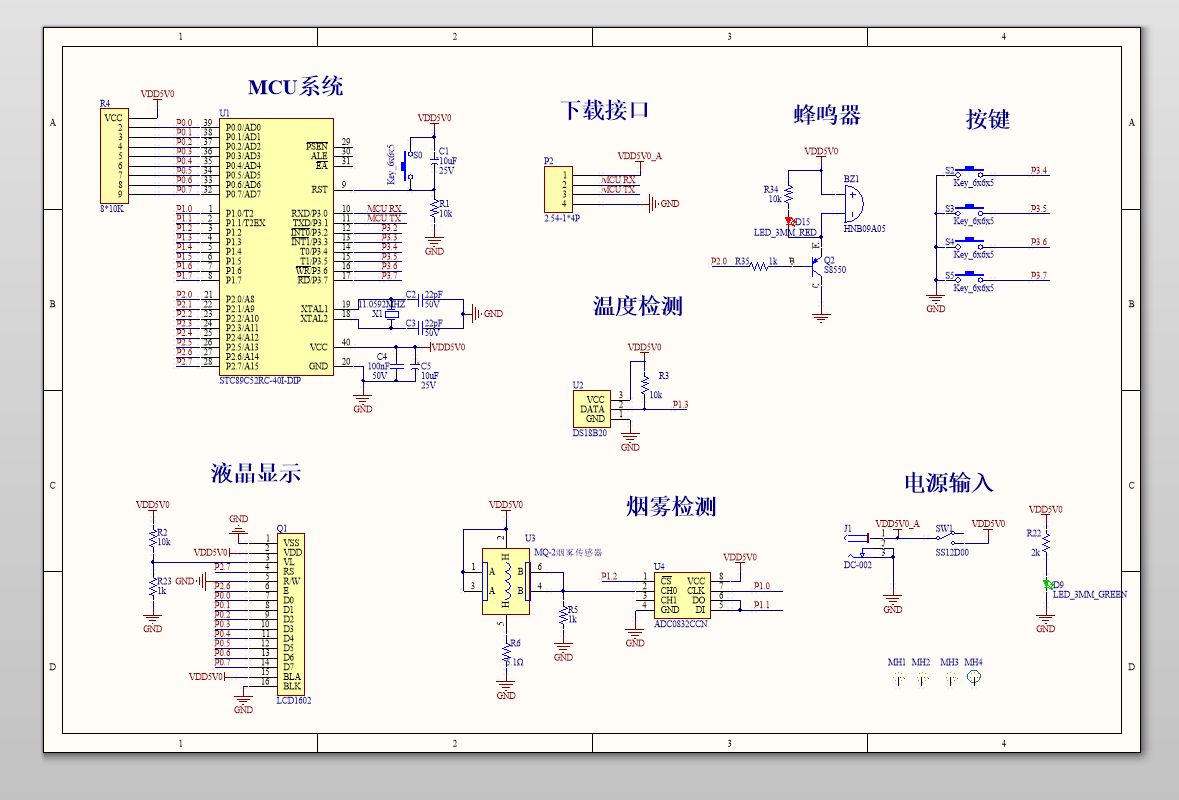

原理图:
在这里插入图片描述

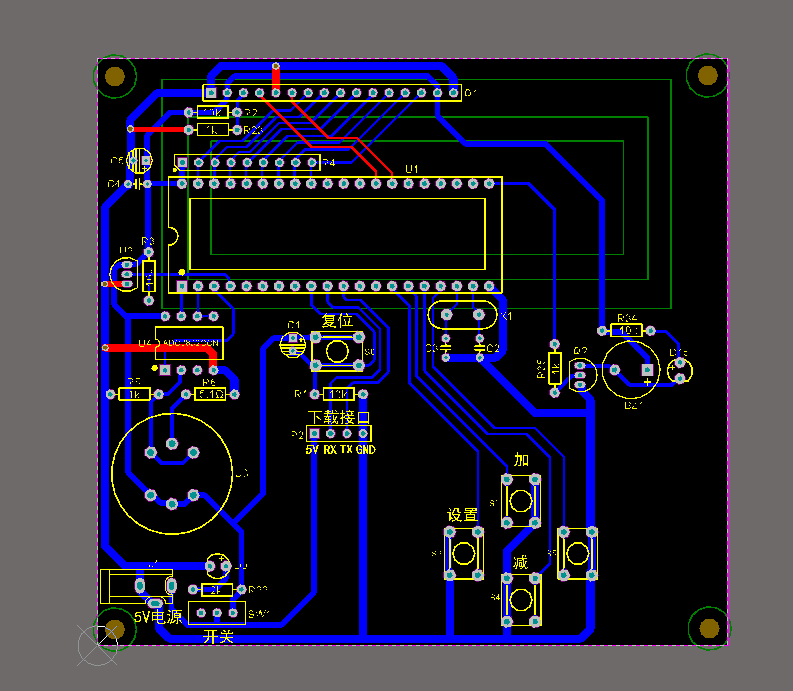

PCB :
在这里插入图片描述

主程序:

#include <reg52.h> //包含头文件,一般情况不需要改动,头文件包含特殊功能寄存器的定义
#include <stdio.h>
#include "18b20.h"
#include "tlc0832.h"
#include "lcd1602.h"
#include "delay.h"

sbit KEY_SET = P3^4; //引脚定义
sbit KEY_SUB = P3^6;
sbit KEY_ADD = P3^5;
sbit KEY_ENTER = P3^7;

sbit BUZZER = P2^0;

#define BUZZER_ON (BUZZER = 0)
#define BUZZER_OFF (BUZZER = 1)

unsigned char dispFlag = 0; //更新显示标志
unsigned char setFlag = 0; //设置参数标志

int tempBuf = 0;                   //读取温度值
float temperature;              //实际温度值
int temperatureMax = 50;              //温度阈值
bit readTempFlag = 0; //定义读温度标志

int Conc = 0;
int MaxConc = 40;

char dis0[16]; //定义显示区域临时存储数组
char dis1[16]; //定义显示区域临时存储数组

void CheckKey(void);
void Timer0_Init(void); //定时器初始化

void main(void)
{
    bit ack = 0;

    Timer0_Init();
    LCD_Init();   //初始化液晶
    DelayMs(200); //延时有助于稳定
    LCD_Clear();  //清屏

    LCD_DispStr(0, 0, "T:      C S:   %");
    LCD_DispOneChar(7, 0, 0xdf); //写入温度右上角点

    sprintf(dis0, " ST:%3d  SS:%3d%%", temperatureMax, MaxConc); //打印温度值
    LCD_DispStr(0, 1, dis0);             //显示第二行

    while (1) //主循环
    {
        CheckKey();            //检测按键
        if (readTempFlag == 1) //读取温度标志
        {
            readTempFlag = 0;
            TR0 = 0;
            DS18B20_Start();
            ack  = DS18B20_GetTemp(&tempBuf);
            if (ack == 1)
            {
                temperature = (float)tempBuf * 0.0625; //温度值转换
            }
            else
            {
                temperature = 0;
            }
            sprintf(dis0, "%5.1f", temperature); //打印温度值
            LCD_DispStr(2, 0, dis0);             //显示第二行
            TR0 = 1;
        }

        if (dispFlag == 1)
        {
            dispFlag = 0;
            TR0 = 0;

            Conc = ReadADC(AIN0_GND);
            if (Conc <= 29)
            {
                Conc = 29;
            }
            Conc = (100 * (Conc-29)) / 227; //计算有害气体浓度百分比

            sprintf(dis1, "%3d", Conc); //打印浓度值
            LCD_DispStr(12, 0, dis1);             //显示第二行

            if (setFlag == 1)
            {
                LCD_DispStr(0, 1, ">");
                LCD_DispStr(8, 1, " ");
            }
            else if (setFlag == 2)
            {
                LCD_DispStr(0, 1, " ");
                LCD_DispStr(8, 1, ">");
            }
            else
            {
                LCD_DispStr(0, 1, " ");
                LCD_DispStr(8, 1, " ");
            }

            TR0 = 1;
        }

        if ((temperature > temperatureMax) || (Conc > MaxConc)) //温度超高
        {
            BUZZER_ON;
        }
        else //正常温度
        {
            BUZZER_OFF;
        }
    }
}

void CheckKey(void)
{
    static unsigned char rekey = 0;
    if ((KEY_SET == 0) || (KEY_SUB == 0) || (KEY_ADD == 0) || (KEY_ENTER == 0)) //检测到按键按下
    {
        DelayMs(10); //小抖动
        if (rekey == 0)
        {
            if (KEY_SET == 0) //检测是否按下
            {
                rekey = 1;
                setFlag++; //设置标志
                if (setFlag >= 3)
                {
                    setFlag = 1;
                }

            }
            else if (KEY_SUB == 0) //减键
            {
                rekey = 1;
                if (setFlag == 1) //处于设置1
                {
                    if (temperatureMax > -45)
                    {
                        temperatureMax = temperatureMax - 1;
                    }
                }
                else if (setFlag == 2) //处于设置2
                {
                    if (MaxConc > 0)
                    {
                        MaxConc = MaxConc - 1;
                    }
                }
                sprintf(dis0, " ST:%3d  SS:%3d%%", temperatureMax, MaxConc); //打印温度值
                LCD_DispStr(0, 1, dis0);                                     //显示第二行
            }
            else if (KEY_ADD == 0) //加键
            {
                rekey = 1;
                if (setFlag == 1) //处于设置1
                {
                    if (temperatureMax < 128)
                    {
                        temperatureMax = temperatureMax + 1;
                    }
                }
                else if (setFlag == 2) //处于设置2
                {
                    if (MaxConc < 99)
                    {
                        MaxConc = MaxConc + 1;
                    }
                }
                sprintf(dis0, " ST:%3d  SS:%3d%%", temperatureMax, MaxConc); //打印温度值
                LCD_DispStr(0, 1, dis0);                                     //显示第二行
            }
            else if (KEY_ENTER == 0) //检测是否按下
            {
                rekey = 1;
                setFlag = 0; //设置标志

            }
        }
    }
    else
    {
        rekey = 0; //防止重复检测到按键
    }
}

/*------------------------------------------------
                    定时器初始化子程序
------------------------------------------------*/
void Timer0_Init(void)
{
    TMOD |= 0x01; //使用模式1,16位定时器,使用"|"符号可以在使用多个定时器时不受影响
    TH0 = (65536 - 18432) / 256; //重新赋值 20ms
    TL0 = (65536 - 18432) % 256;
    EA = 1;  //总中断打开
    ET0 = 1; //定时器中断打开
    TR0 = 1; //定时器开关打开
}
/*------------------------------------------------
                定时器中断子程序
------------------------------------------------*/
void Timer0_Interrupt(void) interrupt 1
{
    static unsigned char time20ms  = 0;
    TH0 = (65536 - 18432) / 256; //重新赋值 20ms
    TL0 = (65536 - 18432) % 256;
    time20ms++;

    if (time20ms > 50)
    {
        time20ms = 0;
        readTempFlag = 1; //读标志位置1
    }

    if (time20ms % 25 == 0)
    {
        dispFlag = 1;
    }
}

仿真演示视频:
https://www.bilibili.com/video/BV1EL411N7Q1/

实物演示视频:
https://www.bilibili.com/video/BV1wU4y1f7pn/
