基于STM32的教室智能照明控制系统设计

一、项目概述

本设计基于STM32微控制器，开发一款教室智能照明控制系统。该系统能够根据教室内人数的变化自动调节灯光的开关状态，以提高能效和用户体验。

二、系统功能

2.1 主要功能

1. 人数检测：

   • 通过按钮输入检测教室内人数，支持1-6人的设置。

2. 灯光控制：

   • 根据人数自动控制灯光的开关状态：
     • 1-3人时，开启3个灯。
     • 4-6人时，开启6个灯。
     • 超过6人时，所有灯全亮。

3. 信息显示：

   • LCD显示屏实时显示当前人数和灯光状态。

4. 手动调节：

   • 提供加减按钮，允许用户手动调整教室人数。

三、硬件设计

3.1 电路设计

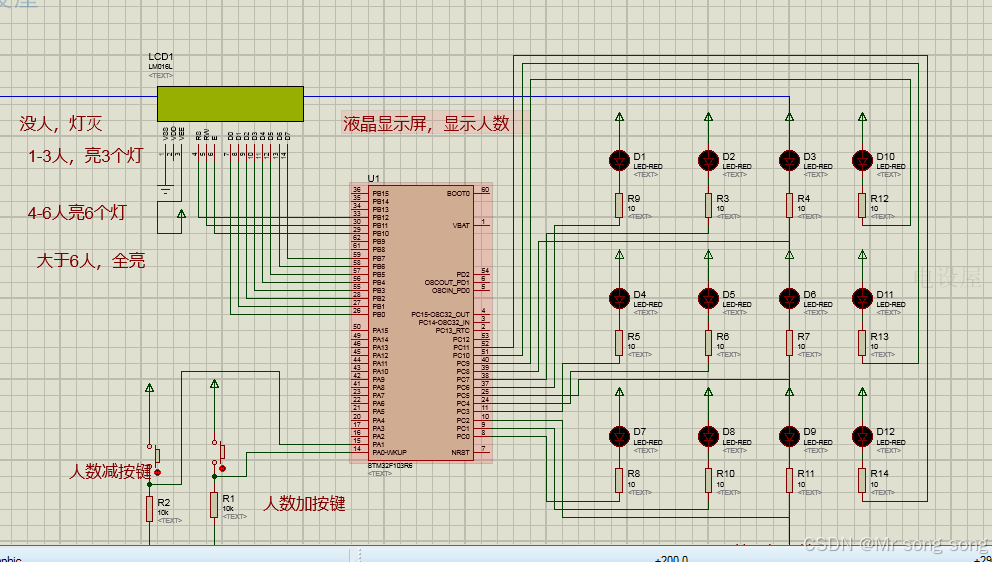

电路图展示了教室智能照明控制系统的主要组件及其连接关系，包括：

• 主控单元：

  • STM32微控制器作为系统的核心，负责处理输入和控制输出。

• 显示模块：

  • LCD用于实时显示教室内人数和灯光状态。

• 输入模块：

  • 两个按钮用于增加或减少教室内人数。

• 灯光控制模块：

  • 多个LED灯（D1-D12）作为教室的照明设备，通过控制端口进行开关控制。

3.2 关键连接

• 微控制器与输入/输出连接：

  • STM32的GPIO引脚连接到按钮和LED灯，确保信号的正确传递。

• 电源管理：

  • 确保STM32和其他模块的供电稳定，以避免系统不稳定。

四、软件设计

4.1 软件架构

软件部分主要包括以下几个模块：

• 人数检测模块：

  • 监测按钮输入，实时更新教室内人数。

• 灯光控制模块：

  • 根据当前人数控制LED灯的开关状态。

• 显示模块：

  • 更新LCD显示内容，提供用户友好的界面。

4.2 主要功能实现

1. 人数检测：

   • 通过检测按钮的按下与释放，更新当前人数。

2. 灯光控制：

   • 根据设定规则控制LED灯的开关：
     • 1-3人：开启3个灯。
     • 4-6人：开启6个灯。
     • 大于6人：全亮。

3. LCD显示控制：

   • 实时更新LCD显示内容，包括当前人数和灯光状态。

五、仿真与测试

• 在开发过程中，使用仿真工具验证电路设计的正确性。
• 进行系统测试，确保各模块协调工作，达到设计要求。

六、结论

本设计的教室智能照明控制系统能够有效地根据教室内人数自动调节灯光，提升能效与舒适度。该系统适合学校教室等场合使用，具有良好的实用性和市场前景。后续可根据需求增加更多功能，如远程控制和定时开关等。
