分液头如果分配不均,会使一些分路制冷剂过多,使蒸发器结霜,结果蒸发不完全,影响系统制冷能力下降,也有可能造成吸气带液,甚至恶性循环,压缩机回液,低压跳停。
分液不均的原因
造成分液不均的原因有很多,主要有:
·分液头设计不合理,气液混合不均匀;
·分液头加工一致性差;
·分液头焊堵(这个一般的制冷都知道);
·分液头安装不当,受重力影响大;
·进出蒸发器各支路总长度不同;
·支路局部阻力损失过大;
·蒸发器各支路迎面风速不均匀;
·蒸发器分路不合理,受重力影响过大;
·压缩机回油不良,各支路存油量不一致。

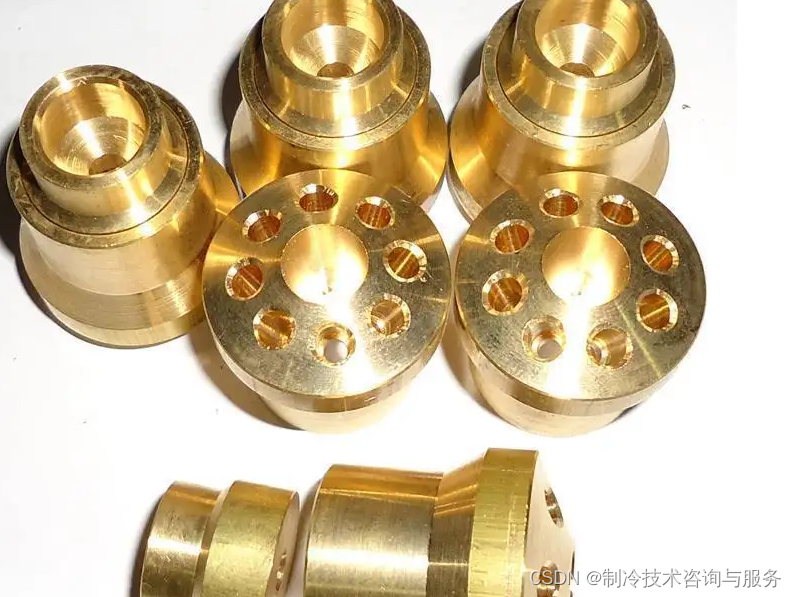

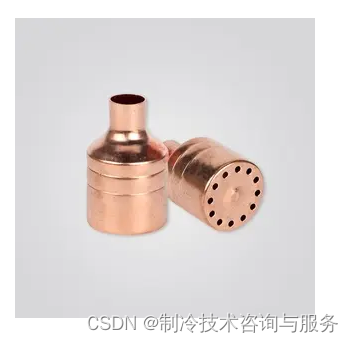

常见分流头的结构、特点
常见的分流头有两种,两种分流头的结构、特点介绍如下。
1、节流喷咀式分流头
节流喷咀式分流头由分流头本体,节流喷咀组成。从热力膨胀阀出口的制冷剂液体,通过节流喷咀时,由于截面突然收宿,使制冷剂的动压升高,流速增加,流体通过喷咀后,在喷咀两侧形成压差,高速流动的气液两相制冷剂进入混合室后产生涡流,使气液两相的制冷剂充分混合,并均匀地分配到分液器各输出口。
对于两器都采用翅片式换热器的热泵机组,室内、外机都需要使用分流头,可以使用带旁通管的节流喷咀分流头。经初步试验效果也比较好。

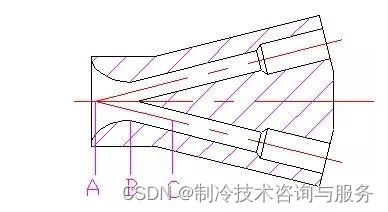

2、文丘里管型分流头
文丘里管型分流头结构十分简单,只有本体,不带其它零部件,但加工困难。从热力膨胀阀出口的制冷剂两相混合物,由分流头进口A流经收缩口B时,虽流速较高,压力降较大,但流线平顺,不与管壁脱离,使气液两相流体均匀地进入圆环形流道C中,由于管内收缩与扩张段采用平滑过渡,制冷剂在整个流动过程中不产生紊流,所以文丘里管型分流头阻力较小,对安装位置无特殊要求。
