螺纹紧固扭矩计算方法

拧紧螺栓扭矩设计

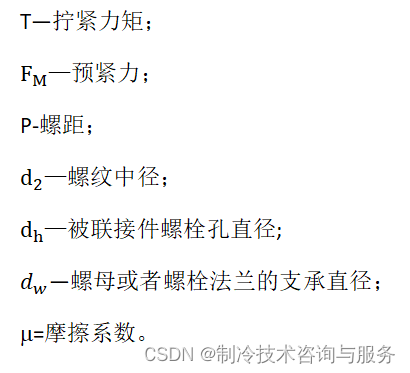

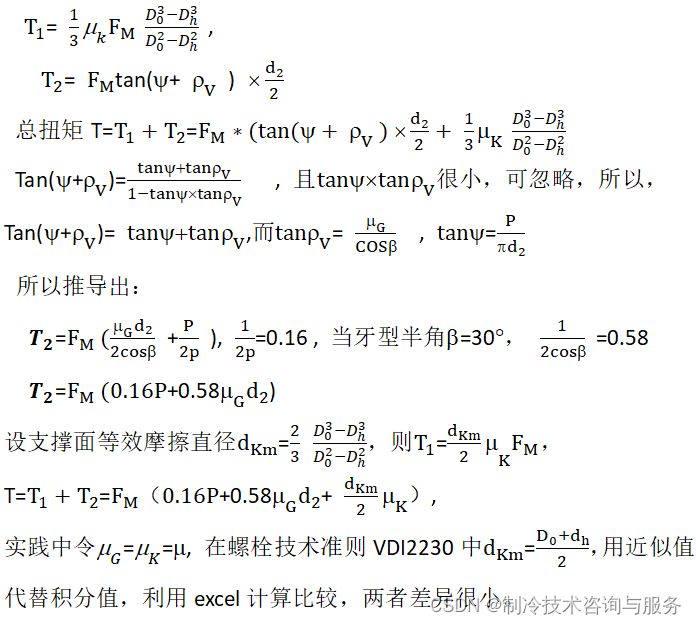

下式为：紧固件夹紧力和扭矩的重要关系公式：T-扭矩，F夹紧力，d2-螺纹中经，dw-头部摩擦直径，μ-摩擦系数，-牙侧角，P-螺距。

从该公式可以看出：影响扭矩和夹紧力关系的主要分为两类：一是摩擦系数，二是螺栓的几何形状参数。


下图为M10，P=1.5的夹紧力和扭矩关系图片，这张图能让我们了解很多有用的信息：

看下红色箭头的那条红线，我们惊奇的发现，当摩擦系数为0.12时，获得30KN的夹紧力，所需的扭矩约50Nm，而此时螺栓8.8级基本可以满足要求。

而当摩擦系数为0.3时，拧紧的扭矩高达120Nm，拧紧扭矩相比于50Nm，提高了1.4倍，螺栓的等级也需要用到10.9级，相比于8.8级，也提高了两个等级。

再看下蓝色箭头，当加载60Nm的扭矩时，对于摩擦系数为0.12的零件，其夹紧力约35KN，而当摩擦系数为0.3时，其夹紧力约15KN，仅为摩擦系数为0.12时的42%。所以对于扭矩法去拧紧螺栓，当摩擦系数波动较大时，其夹紧力的散差也是非常大
