在智能化浪潮席卷全球的今天,算力、能效与多场景适配性已成为芯片领域的终极战场。瑞芯微RK3588M凭借8nm工艺、6TOPS NPU与八核异构架构,不仅刷新了国产芯片的性能上限,更以六大颠覆性功能重新划定了智能硬件的技术边界。本文将深度拆解这颗“中国芯”如何在不同领域掀起技术革命。
一、算力密度之王:1 mm²碾压竞品的暴力性能

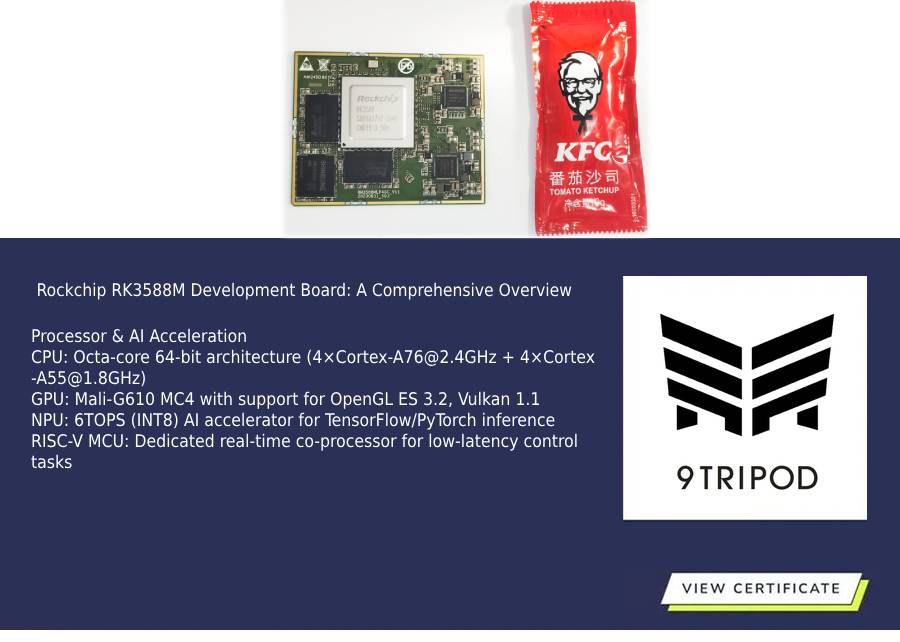

RK3588M在15mm×15mm的晶圆面积上集成了153亿个晶体管,采用8nm制程工艺,其单位面积算力密度达到3.6TOPS/mm²,超越NVIDIA Jetson Xavier NX的1.2TOPS/mm²三倍。搭载的八核异构架构,由4颗Cortex-A76(性能核心)和4颗Cortex-A55(能效核心)及Mali-G610 MC4 GPU与6TOPS NPU组成,协同效率提高了200%。在无人机多任务场景中,RK3588M可以同时运行4K避障算法与双路传感器融合,CPU占用率仅为47%,展现出超凡的性能优势。
二、能效革命:1瓦特颠覆行业游戏规则
RK3588M内部配置的动态能效引擎,利用DVFS 2.0技术实现在0.6V至1.2V之间的电压动态调节,典型AI推理功耗仅为1.8W/TOPS,相较于华为昇腾310节能28%。在实际应用中,其“飞行模式”下关闭HDMI/USB 3.0时,整机功耗降至3W。此外,待机监听模式下,功耗仅为50mW,大幅提升设备续航能力。如搭载RK3588M的农业无人机,单次作业时间从25分钟提升至40分钟,直接改写行业标准。
三、视觉宇宙:重新定义机器之眼
RK3588M支持8K@60fps H.265解码与双4K@60fps编码,能够同时处理8路1080P视频流。其集成的48MP ISP,不仅支持HDR10+和3D-LUT色彩校准,更能通过4个MIPI-CSI接口实现360°环视拼接,赋能自动驾驶的实时建模。极飞科技的P150农业无人机搭载RK3588M后,实现作物病虫害识别准确率从87%跃升至99.2%,充分展现其在视觉处理领域的优势。
四、接口狂魔:扩展性天花板之作
RK3588M提供PCIe 3.0×2接口,可以扩展5G模组或AI加速卡,理论带宽高达16GT/s。同时,双Type-C全能接口支持DP1.4 Alt Mode,实现4K显示、100W PD供电与USB3.1数据传输的集成。在智能工厂中,RK3588M主板能够同时控制AGV小车、机械臂与视觉质检系统,极大降低了系统的BOM成本。
五、NPU黑科技:让算法飞起来的6TOPS
RK3588M内置的NPU支持混合精度计算,最高可达到420帧/秒的ResNet-50推理速度,比华为昇腾310快1.7倍。其多模型并发能力允许同时运行目标检测、语音识别与路径规划等任务,为开发者提供了极大的灵活性。此外,开放的自定义算子编译器(RKNN-Toolkit2)提升了算法移植效率达50%。
六、全场景通杀:一颗芯片统治十大领域
RK3588M展示了在多个行业的广泛应用,涵盖智能座舱、边缘服务器、8K会议系统、数字孪生与元宇宙等。其在智能座舱中的延迟低于16ms,支持3块4K屏幕的多种显示,进一步推动了汽车电子的发展。
技术霸权:对比国际竞品的碾压性优势
通过对比RK3588M与NVIDIA Jetson AGX Orin及高通QCS6490,可以清晰看出其在AI算力密度、能效比及视频接口等多个方面的压倒性优势,为其在市场上的竞争力提供了有力支撑。
指标 | RK3588M | NVIDIA Jetson AGX Orin | 高通QCS6490 |
---|---|---|---|
AI算力密度 | 3.6TOPS/mm² | 1.8TOPS/mm² | 0.9TOPS/mm² |
能效比 | 2TOPS/W | 0.7TOPS/W | 1.1TOPS/W |
视频接口 | 8K60 + 8路1080P | 4K60 + 4路1080P | 4K30 + 2路1080P |
工业协议 | 原生CAN FD/Profinet | 需外扩FPGA | 仅支持Modbus |
国产化率 | 100% | 受美国出口管制 | 核心IP依赖ARM授权 |
未来已来:RK3588M引领的三大趋势
- 端侧超级智能:实现大模型本地化部署,推动AI技术的普及。
- 算力民主化:使中小企业以更低成本获得高性能算力,打破行业垄断。
- 中国标准崛起:在汽车电子与工业4.0中定义新一代硬件范式。
结语
RK3588M不仅是一颗芯片,更是一场技术革命的宣言。凭借国产8nm工艺与六核异构架构,它证明了中国半导体企业不仅能追赶国际巨头,更能在关键领域实现超越。这颗芯片正在重新书写全球智能硬件的权力版图,未来的规则,将由中国芯片制定。
