RK3588 camera资源介绍

这篇文章主要介绍一下RK3588 camera资源。

目录

（1）概述

（2）MIPI-CSI资源

（3）VICAP资源

（4）ISP资源

（5）最多支持的camera数量

---

（1）概述

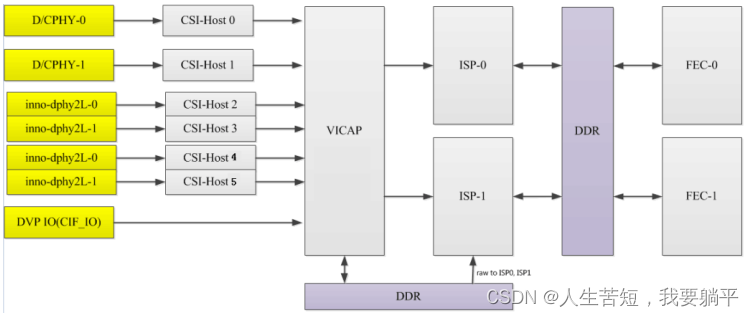

RK3588 camera 资源硬件如下所示，拥有2路DCPHY，2路DPHY，一路DVP，6路CSI HOST，一个vicap控制器，2个isp控制器。 其中2路DPHY可以分解成4x2lane的模式工作。

（2）MIPI-CSI资源

RK3588 MIPI-CSI 资源如下：

	Type	bandwidth	NUM	Mode
DPHY	DPHY-v1.2	2.5Gbps x 4 lanes	2	4lane or 2lane+2lane
DCPHY	DPHY-v2.0	DPHY-v2.0: 2.5Gbps x 4lanes	2	4lane
	CSI-HOST	For MIPI D-PHY v1.2/D-PHY v2.0/C-PHY v1.1	6

RK3588有2个4lane的DPHY，2个4lane的DCPHY，其中DPHY可以拆分模式按照4个2lane进行工作，有6个CSI-HOST工作，总计可以接入6路MIPI camera。2lane最大带宽是5G，分辨率可以达到8M30帧，4lane最大带宽达到10G。

（3）VICAP资源

RK3588  VICAP支持输入输出规格：

接口	数量	输入	输出
VICAP	1	BT601 YCbCr 422 8bit, RAW8/10/12BT656 YCbCr 422 8bit 逐行/隔行BT1120 YCbCr 422 16bit 逐行/隔行，单/双边沿采样 2/4 通道交错BT656/BT1120 YCbCr 422 8/16bit 逐行/隔行 MIPI CSI 4路IDs虚拟通道 MIPI CSI RAW8/10/12/14, YUV422	NV16/NV12/YUV400/YUYV 紧凑/非紧凑 RAW

（4）ISP资源

RK3588 的ISP属于RK ISP v3.0版本，拥有2个ISP。

工作模式	吞吐率	最大分辨率	输入格式
单ISP 单CIS	16M@30fps	4672x3504	VICAP: raw8/raw10/raw12
单ISP 2CIS	8M@30FPS	3840x2160/3264x2448	VICAP: raw8/raw10/raw12
单ISP 4CIS	4M@30FPS	2560x1536	VICAP: raw8/raw10/raw12
双ISP 2合1单CIS	32M@30fps 48M@15fps	8064x6048	VICAP: raw8/raw10/raw12

（5）最多支持的camera数量

RK3588最多支持7路正常的CIS摄像头。

	MIPI-CSI	DVP接口	支持Camera数量
RK3588	6	1	1x48M@15fps 1x32M@30fps 2x16M@30FPS 4x8M@30FPS 7x4M@30FPS

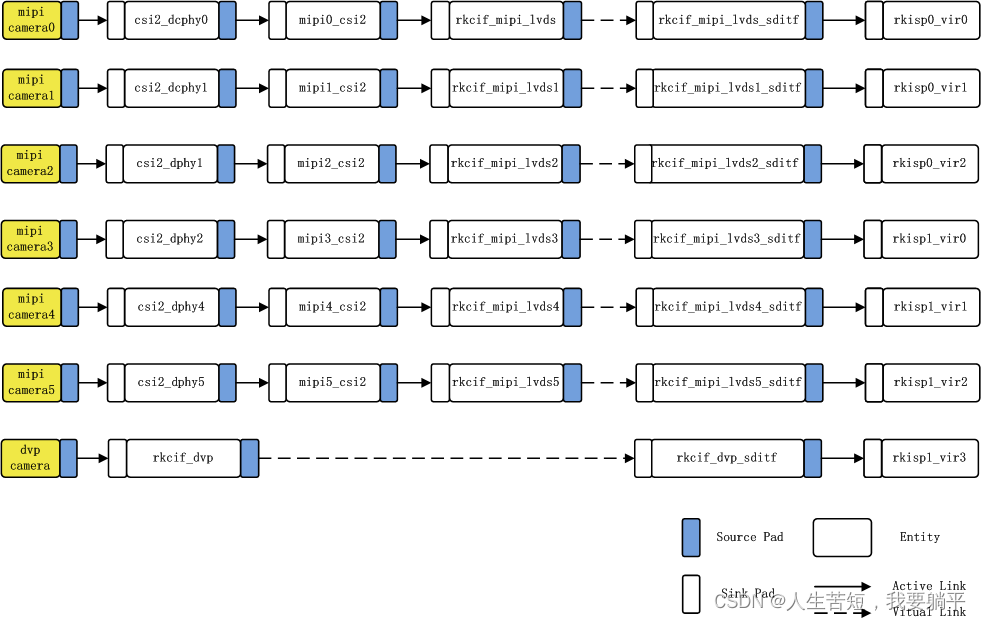

RK3588示例7路Camera连接情况如下：

AHD摄像头

AHD摄像头可通过转换芯片，转成支持4路虚拟通道的MIPI/BT1120接口到RK3588

最大可以支持到28路1080p30的摄像头。

	MIPI-CSI	DVP接口	支持Camera数量
RK3588	6	1	28(7x4)*1920x1080@30FPS
