用于传送装置的同步带轮选型

前言：

同步带轮用来传输是机械中的常见用法，我们有很多客户都会这样用到，但也有一些需要注意的事项。

需求：

今天就遇到一个有这种需求的客户，聊了挺久的，以下是总结了一下他的大概需求：

1. 用于自动传输装置
2. 受力很小
3. 同步带要软一点
4. 电机轴径11mm，键固定
5. 中心距500
6. 配上轴
7. 中间配上惰轮
8. 带宽15mm

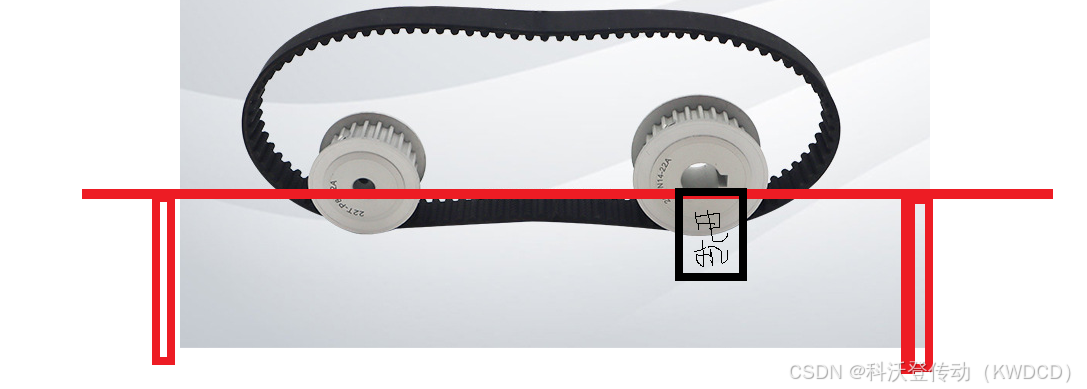

这是客户提供的三张参考图：

传动装置

电机轴Φ11

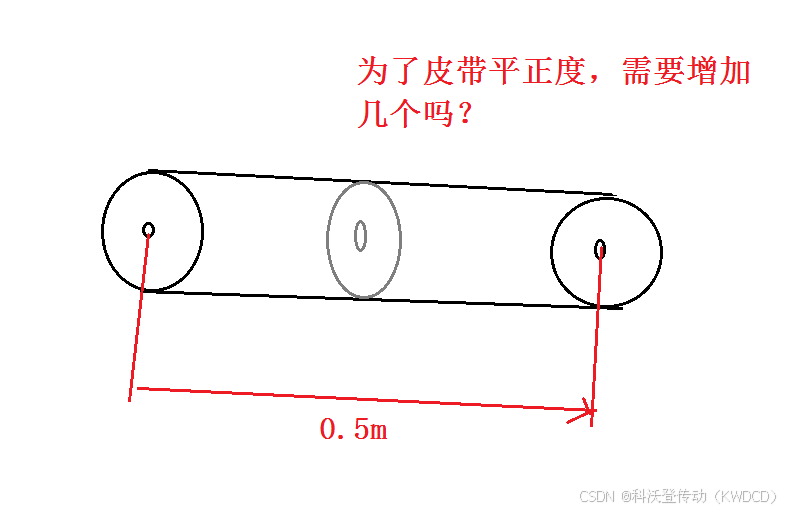

增加惰轮，中间距0.5M

选型：

受力不大，精度也没有太大要求，根据电机轴径就可以大概得出外径30~40左右，随便选一个即可，不用去精确计算受力了。所以我就根据他的需求选择了以下配件：

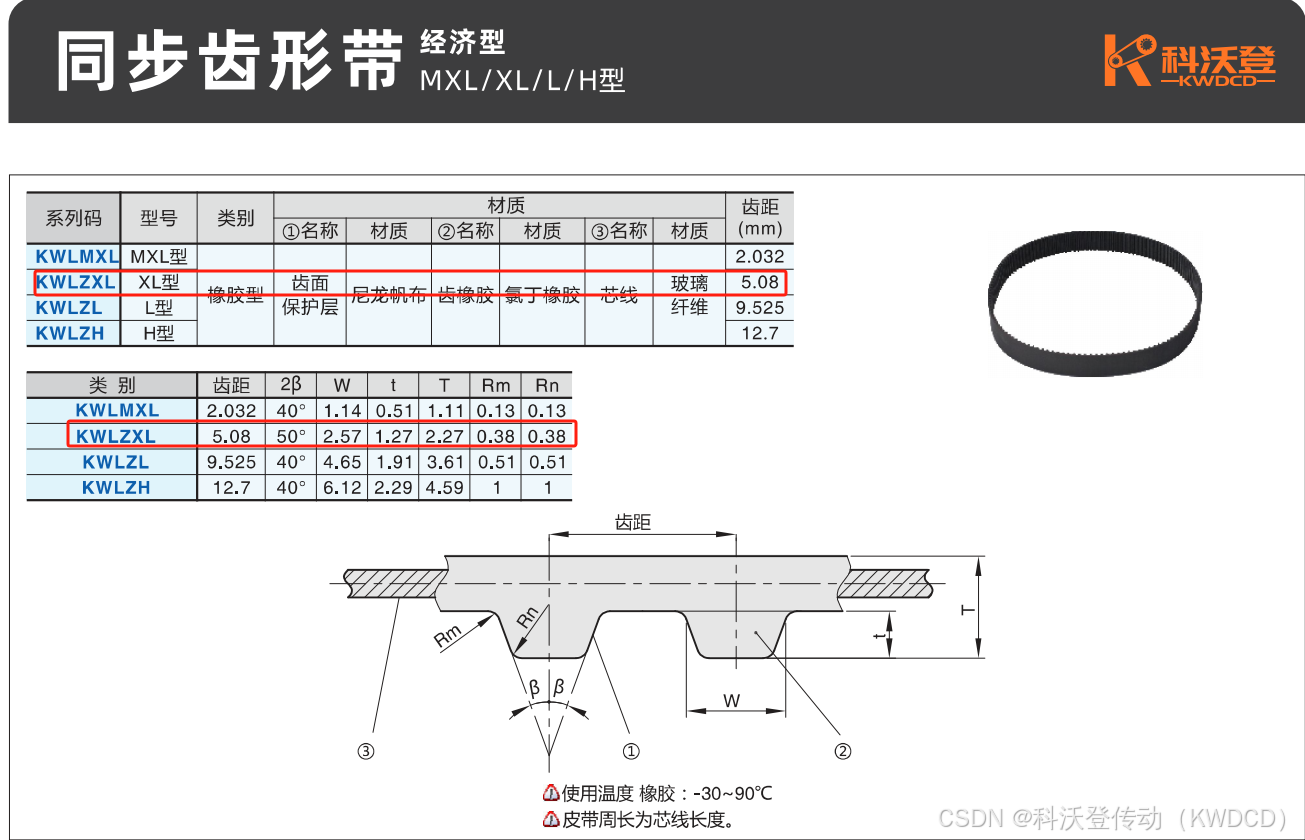

同步带

同步带

橡胶材质，而且XL的比较薄，可以保证皮带是比较软的，本来选了S5M的，客户要求软一点所以改成XL了，反正受力不大。把同步带周长算好。

计算同步带周长

这个工具是很好用的，在我们的官网上就有，可以点击这个链接直达：标准产品 - 广州科沃登传动件制造有限公司

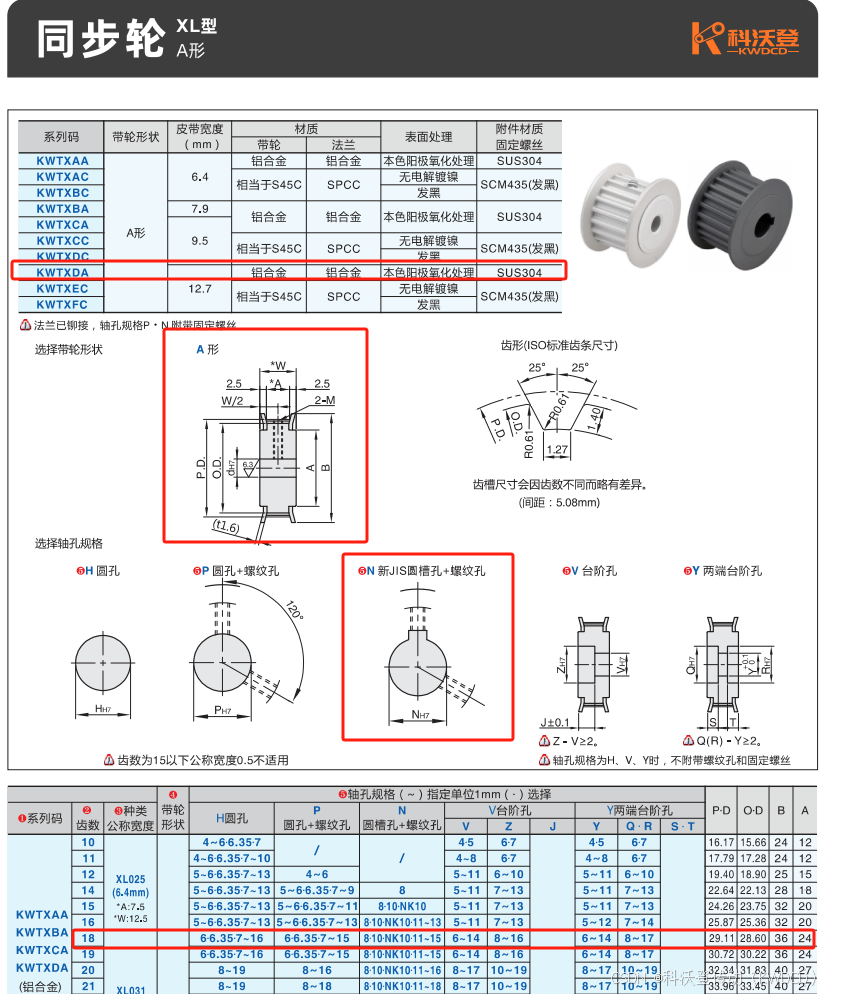

同步轮（主动）

选的是XL-18齿，轴径N11，标准最宽是12.7，但我们可以根据他的要求改成15，这好办，毕竟我们主打一个按需定制嘛。

同步轮（从动）

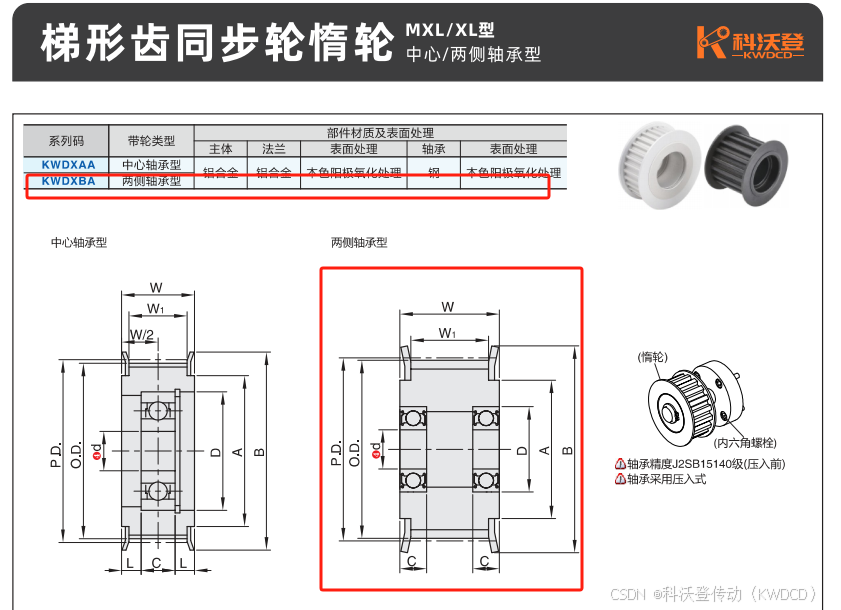

两侧轴承的惰轮

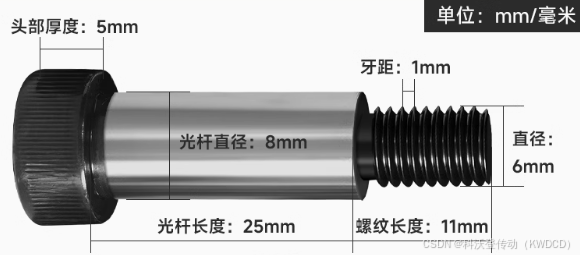

惰轮轴

客户要我把惰轮的轴一起配上，我还是提倡怎么经济怎么来，只要能用就行，给他在淘宝上选了个塞打螺丝，反正几块钱，免费送他就可以了，客户当即表示没问题的。

惰轮轴

确认沟通

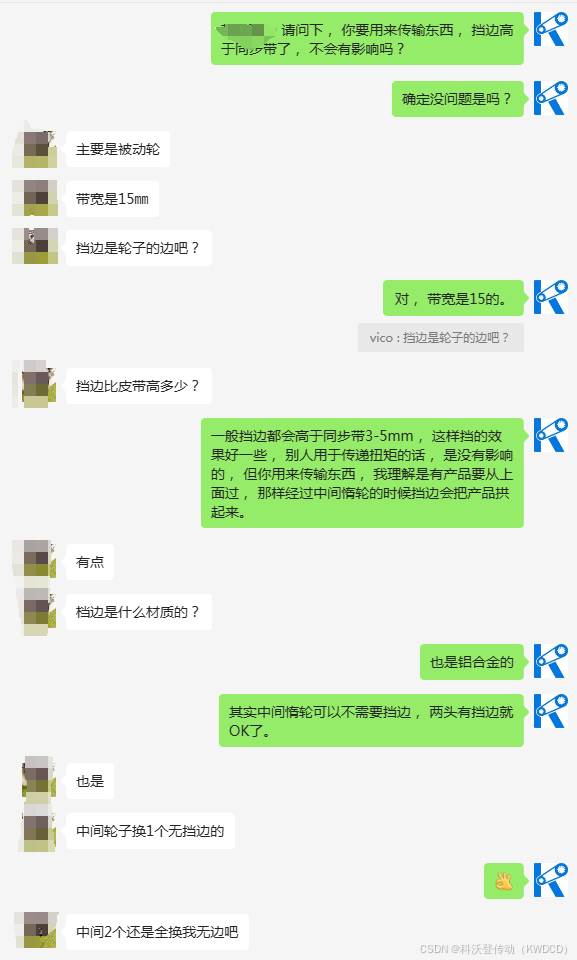

之前沟通的时候就提醒过客户要注意一下同步轮的挡边会高于同步带，会不会影响传送，最后付了款，要安排做之前我还是再跟客户确认一下。

决定把中间两个惰轮的挡边去掉，这样肯定没有干涉了， 把最后容易忽略的问题解决掉就可以开干了

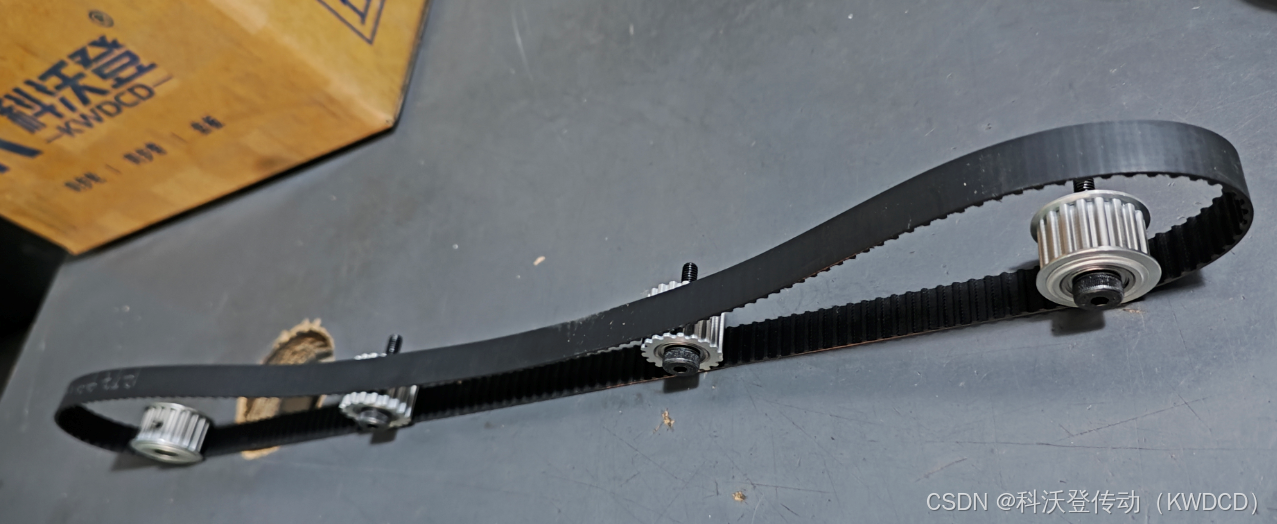

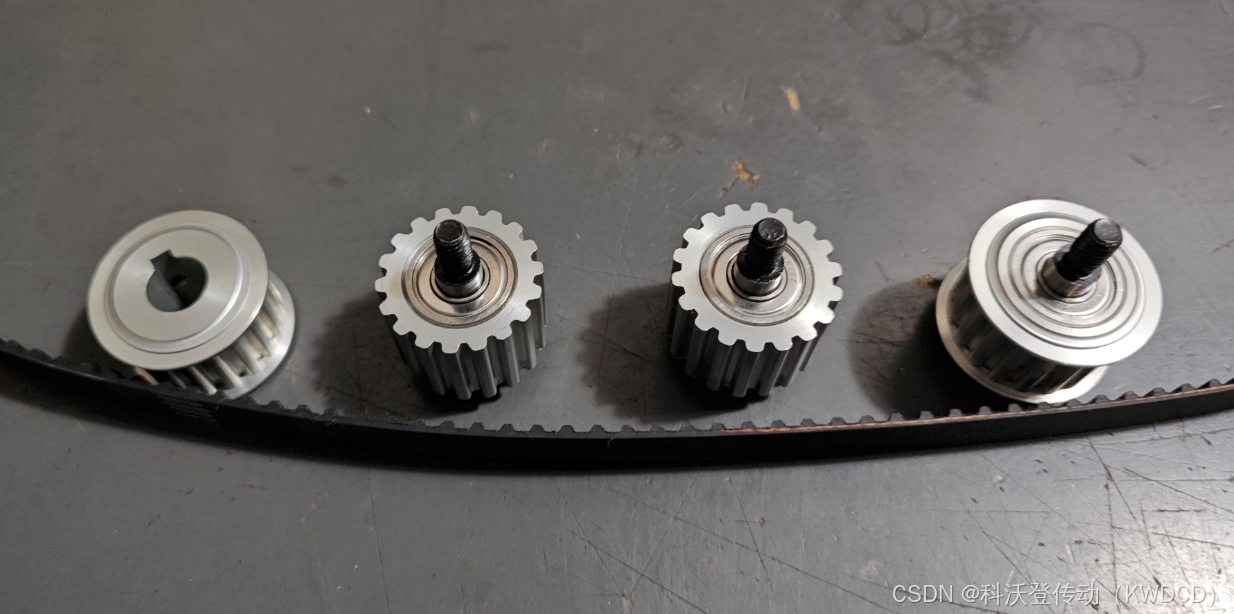

成品展示

打样很快的，3天后即可出成品。

3 days later。。。

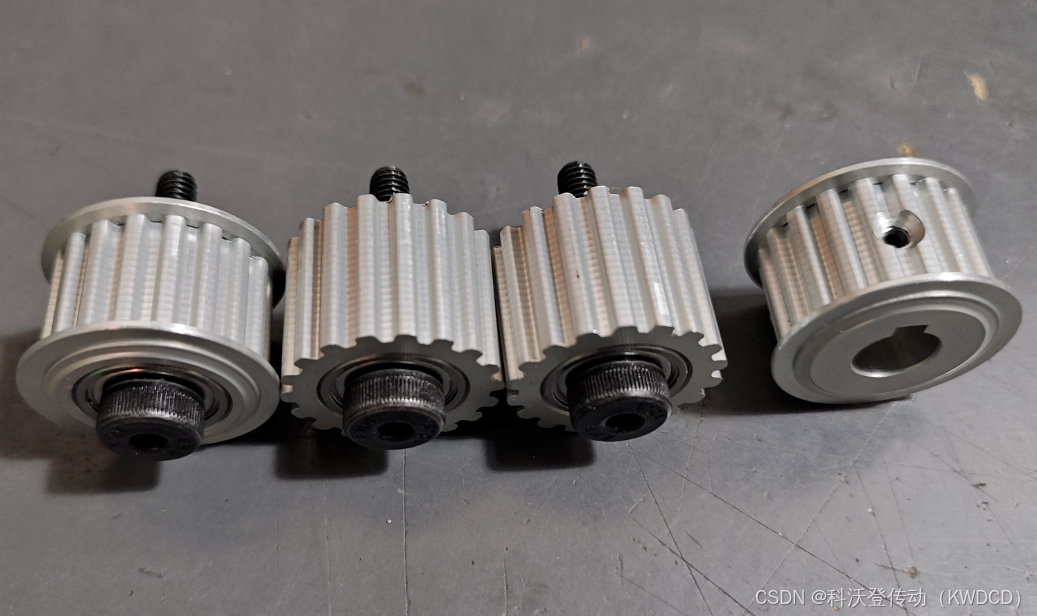

同步轮 样品1

同步轮 样品2

同步轮 样品3

同步轮 样品4

 希望它们能到客户的客户那里发挥出他们的最大作用，为社会作出应有的贡献，体现出它们的自身价值。
