echarts如何绘制三维折线图

一、相关依赖包
- - 1、下载依赖
  - 2、引入依赖
二、创建图表盒子
三、整体代码

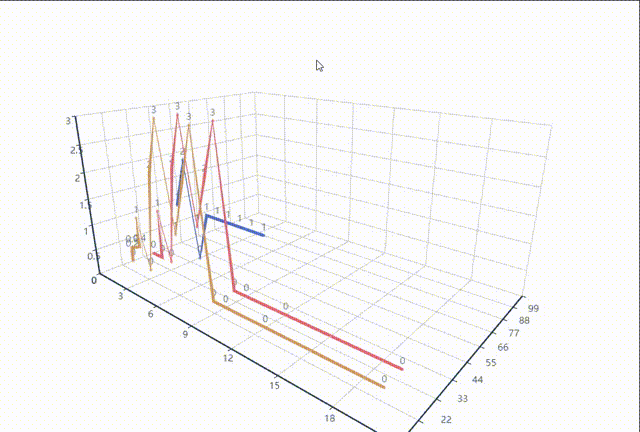

四、效果

一、相关依赖包

注意点：版本号不一致会报错

1、下载依赖

1、echarts版本号为5.2.0
echarts-gl版本号为2.0.8

2、echarts版本号为 4.9.0,
  echarts-gl版本号为 1.1.2,
  这两种版本号都可以

二者都需要下载，使用npm下载
  npm install echarts@5.2.0
  npm install echarts-gl@2.0.8

2、引入依赖

import * as echarts from 'echarts';
import 'echarts-gl';

二、创建图表盒子

1、创建盒子

 <div id="main" style="width: 900px; height: 600px"></div>

2、定义数据

我的数据格式是对象里有,x,y,z,和颜色，你们自己的数据格式根据后端返回的格式来修改就可以

 dataList: [
        [
          { x: 0.01, y: 1, z: 0, color: '#d19a66' },
          { x: 0.05, y: 1, z: 0.2, color: '#d19a66' },
          { x: 0.1, y: 1, z: 0.3, color: '#d19a66' },
          { x: 1, y: 1, z: 0.4, color: '#d19a66' },
          { x: 1, y: 1, z: 1, color: '#d19a66' },
          { x: 2, y: 1, z: 0, color: '#d19a66' },
          { x: 3, y: 1, z: 2, color: '#d19a66' },
          { x: 4, y: 1, z: 3, color: '#d19a66' },
          { x: 5, y: 1, z: 1, color: '#d19a66' },
          { x: 6, y: 1, z: 2, color: '#d19a66' },
          { x: 7, y: 1, z: 3, color: '#d19a66' },
          { x: 8, y: 1, z: 0, color: '#d19a66' },
          { x: 9, y: 1, z: 0, color: '#d19a66' },
          { x: 12, y: 1, z: 0, color: '#d19a66' },
          { x: 19, y: 1, z: 0, color: '#d19a66' },
        ],
        [
          { x: 0, y: 2, z: 0, color: '#d19a66' },
          { x: 1, y: 2, z: 0, color: '#d19a66' },
          { x: 1, y: 2, z: 1, color: '#d19a66' },
          { x: 2, y: 2, z: 0, color: '#d19a66' },
          { x: 3, y: 2, z: 2, color: '#d19a66' },
          { x: 4, y: 2, z: 3, color: '#d19a66' },
          { x: 5, y: 2, z: 1, color: '#d19a66' },
          { x: 6, y: 2, z: 2, color: '#d19a66' },
          { x: 7, y: 2, z: 3, color: '#d19a66' },
          { x: 8, y: 2, z: 0, color: '#d19a66' },
          { x: 9, y: 2, z: 0, color: '#d19a66' },
          { x: 12, y: 2, z: 0, color: '#d19a66' },
          { x: 19, y: 2, z: 0, color: '#d19a66' },
        ],
        [
          { x: 1, y: 3, z: 1, color: '#e06c75' },
          { x: 2, y: 3, z: 2, color: '#e06c75' },
          { x: 3, y: 3, z: 0, color: '#e06c75' },
          { x: 4, y: 3, z: 1, color: '#e06c75' },
          { x: 5, y: 3, z: 1, color: '#e06c75' },
          { x: 6, y: 3, z: 1, color: '#e06c75' },
          { x: 7, y: 3, z: 1, color: '#e06c75' },
          { x: 8, y: 3, z: 1, color: '#e06c75' },
          { x: 9, y: 3, z: 1, color: '#e06c75' },
        ],
      ],

3、编写方法

我个人的习惯是在methods里面写初始化图表的方法，在mounted钩子函数里面调用这个方法，你们也可以直接写在mounted函数里面

1、初始化盒子

let chart = echarts.init(document.getElementById('main'));

2、设置配置项

let option = {
        xAxis3D: {
          type: 'value',
          name: '',
          axisLabel: {
            show: true,
            interval: 0, //使x轴都显示
          },
        },
        yAxis3D: {
          type: 'category',
          name: '',
          data: [11, 22, 33, 44, 55, 66, 77, 88, 99],
          axisLabel: {
            show: true,
            interval: 0, //使y轴都显示
          },
        },
        zAxis3D: {
          type: 'value',
          name: '',
        },

        tooltip: {
          show: true,
          formatter: function (params) {
            let content = `
            X: ${params.value[0]}<br>
            Y: ${params.value[1]}<br>
            Z: ${params.value[2]}
        `;
            return content;
          },
        },
        grid3D: {
          boxWidth: 300,
          boxHeight: 140,
          boxDepth: 200,

          axisLine: {
            show: true,
            interval: 0,
            lineStyle: {
              color: '#2c3e50',
            },
          },
          // 控制灵敏度，数值越大越灵敏
          viewControl: {
            distance: 400,
            rotateSensitivity: 10, // 控制旋转的灵敏度
            zoomSensitivity: 10, // 控制缩放的灵敏度
            panSensitivity: 10, // 控制平移的灵敏度
          },
        },
      };

3、修改数据格式

因为所需要的格式是[x,y,z]这样的，所以需要更改我的数据格式

  const convertedDataList = this.dataList.map((series) =>
        series.map((point) => [point.x, point.y, point.z])
      );

4、设置颜色数组

因为颜色值是固定的，每一条线是一个颜色，而不是一个点一个颜色，所以需要将颜色单独拿出来

 let series = [];
      // 设置颜色数组
      //#region
      const uniqueColorsSet = new Set();
      this.dataList.forEach((series) => {
        // 假设每个系列中的所有点都有相同的颜色，只取系列中第一个点的颜色
        if (series.length > 0) {
          uniqueColorsSet.add(series[0].color);
        }
      });
      const uniqueColorsArray = Array.from(uniqueColorsSet);

4、设置name数组

设置name数组就是所需要设置legend时需要的

 const uniqueName = new Set();
 this.dataList.forEach((series) => {
 // 假设每个系列中的所有点都有相同的颜色，只取系列中第一个的Y轴
  if (series.length > 0) {
     uniqueName.add(series[0].y);
      }
   });
const uniquNameArray = Array.from(uniqueName);

5、设置线三维和点三维

因为需要鼠标放上去有 tooltip提示，折现三维的话没有，只能使用点三维，所以一条数据中，需要同时设置一个点三维和线三维，循环数据获得

convertedDataList.forEach((item, index) => {
        let series1 = {
          type: 'scatter3D',
          name: uniquNameArray[index],
          symbolSize: 3,
          itemStyle: {
            color: uniqueColorsArray[index],
          },
          label: {
            //当type为scatter3D时有label出现
            show: true,
            position: 'top', //标签的位置，也就是data中数据相对于线在哪个位置
            distance: 0,
            textStyle: {
              color: '#2c3e50',
              fontSize: 12,
              borderWidth: 0,
              borderColor: '#2c3e50',
              backgroundColor: 'transparent',
            },
          },
          data: item,
        };
        let series2 = {
          type: 'line3D', //当type为line3D时有label没有作用，官网没有label这个配置项
          name: uniquNameArray[index],
          smooth: true,
          lineStyle: {
            width: 5, //线的宽度
            color: uniqueColorsArray[index], //线的颜色
          },
          data: item, //线数据和点数据所需要的格式一样
        };
        series.push(series1, series2);
      });

6、添加配置项

 option.series = series;

 option && chart.setOption(option);

7、设置图表自适应

 window.addEventListener('resize', function () {
        chart.resize();
      });

4、调用方法

  mounted() {
    this.drewLine();
  },

三、整体代码
