NAT技术

NAT简介：

NAT（Network Address Translation）是一种地址转换技术，可以将报文头中的IP地址转换为另一个IP地址。

NAT优势：

将大量私网地址转换为少量在Internet上可用的公网地址，在解决私网用户访问Internet问题的同时节省公网地址。
隐藏私网IP，避免用户的私网地址受到直接威胁。
在对外呈现的公网地址不变的情况下，内部可以灵活组网。
解决IP地址重叠问题。

NAT的工作过程：

数据包从内网发往外网时，NAT会将数据包的源IP由私网地址转换成公网地址；
当响应的数据包要从公网返回到内网时，NAT会将数据包的目的IP由公网地址转换成私网地址

NAT分类：

Easy IP：私网IP和公网IP是多对一的关系，直接使用NAT设备的外网接口的公网IP，所有私网IP在地址转换时只会转换为NAT设备的外网接口的公网IP
NAT Server：私网IP和公网IP是多对一的关系，一个公网IP和不同的端口可以转换成的私网IP和端口
静态NAT：私网IP和公网IP是一对一的关系，并且需要预先做好一对一的映射绑定
动态NAT：私网IP和公网IP是一对一的关系，需要先自定义一个公网IP地址池，私网IP在地址转换时会轮询地址池中的每个公网IP
NAPT：私网IP和公网IP是多对一的关系，公网IP地址池只自定义一个公网IP，所有私网IP在地址转换时只会转换为一个自定义的公网IP

ACL

ACL简介：

访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。

基于ACL规则定义方式的ACL分类：

分类	规则定义描述	编号范围
基本ACL	仅使用报文的源IP地址、分片信息和生效时间段信息来定义规则。	2000～2999
高级ACL	既可使用IPv4报文的源IP地址，也可使用目的IP地址、IP协议类型、TCP源/目的端口、UDP源/目的端口号等来定义规则。	3000～3999
二层ACL	使用报文的以太网帧头信息来定义规则，如根据源MAC地址、目的MAC地址、二层协议类型等。	4000～4999

ACL的匹配顺序：

配置顺序，即系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配。

如果配置规则时指定了规则编号，则规则编号越小，规则插入位置越靠前，该规则越先被匹配。
如果配置规则时未指定规则编号，则由系统自动为其分配一个编号。该编号是一个大于当前ACL内最大规则编号且是步长整数倍的最小整数，因此该规则会被最后匹配。

ACL基本配置命令：

配置基本ACL规则：

配置基于源IP地址（主机地址）过滤报文的规则

在ACL 2001中配置规则，允许源IP地址是192.168.1.3主机地址的报文通过。
```
<Huawei> system-view
[Huawei] acl 2001
[Huawei-acl-basic-2001] rule permit source 192.168.1.3 0
```
配置基于源IP地址（网段地址）过滤报文的规则

在ACL 2001中配置规则，仅允许源IP地址是192.168.1.3主机地址的报文通过，拒绝源IP地址是192.168.1.0/24网段其他地址的报文通过，并配置ACL描述信息为Permit only 192.168.1.3 through。
```
<Huawei> system-view
[Huawei] acl 2001
[Huawei-acl-basic-2001] rule permit source 192.168.1.3 0
[Huawei-acl-basic-2001] rule deny source 192.168.1.0 0.0.0.255
[Huawei-acl-basic-2001] description Permit only 192.168.1.3 through
```

配置高级ACL规则

配置基于ICMP协议类型、源IP地址（主机地址）和目的IP地址（网段地址）过滤报文的规则

在ACL 3001中配置规则，允许源IP地址是192.168.1.3主机地址且目的IP地址是192.168.2.0/24网段地址的ICMP报文通过。
```
<Huawei> system-view
[Huawei] acl 3001
[Huawei-acl-adv-3001] rule permit icmp source 192.168.1.3 0 destination 192.168.2.0 0.0.0.255
```
配置基于TCP协议类型、TCP目的端口号、源IP地址（主机地址）和目的IP地址（网段地址）过滤报文的规则

在名称为deny-telnet的高级ACL中配置规则，拒绝IP地址是192.168.1.3的主机与192.168.2.0/24网段的主机建立Telnet连接。
```
<Huawei> system-view
[Huawei] acl name deny-telnet
[Huawei-acl-adv-deny-telnet] rule deny tcp destination-port eq telnet source 192.168.1.3 0 destination 192.168.2.0 0.0.0.255
```
在名称为no-web的高级ACL中配置规则，禁止192.168.1.3和192.168.1.4两台主机访问Web网页（HTTP协议用于网页浏览，对应TCP端口号是80），并配置ACL描述信息为Web access restrictions。
```
<Huawei> system-view
[Huawei] acl name no-web
[Huawei-acl-adv-no-web] description Web access restrictions
[Huawei-acl-adv-no-web] rule deny tcp destination-port eq 80 source 192.168.1.3 0
[Huawei-acl-adv-no-web] rule deny tcp destination-port eq 80 source 192.168.1.4 0
```

配置二层ACL规则

配置基于源MAC地址（单个MAC地址）、目的MAC地址（单个MAC地址）和二层协议类型过滤报文的规则

在ACL 4001中配置规则，允许目的MAC地址是0000-0000-0001、源MAC地址是0000-0000-0002的ARP报文（二层协议类型值为0x0806）通过。
```
<Huawei> system-view
[Huawei] acl 4001
[Huawei-acl-L2-4001] rule permit destination-mac 0000-0000-0001 source-mac 0000-0000-0002 l2-protocol 0x0806
```
在ACL 4001中配置规则，拒绝PPPoE报文（二层协议类型值为0x8863）通过。
```
<Huawei> system-view
[Huawei] acl 4001
[Huawei-acl-L2-4001] rule deny l2-protocol 0x8863
```
配置基于源MAC地址（MAC地址段）和内层VLAN过滤报文的规则

在名称为deny-vlan10-mac的二层ACL中配置规则，拒绝来自VLAN10且源MAC地址在00e0-fc01-0000～00e0-fc01-ffff范围内的报文通过。
```
<Huawei> system-view
[Huawei] acl name deny-vlan10-mac link
[Huawei-acl-L2-deny-vlan10-mac] rule deny vlan-id 10 source-mac 00e0-fc01-0000 ffff-ffff-0000
```

应用示例

实验一、配置静态一对一NAT

如图所示，路由器的出接口GE2/0/0的IP地址为2.2.2.2/24，LAN侧网关地址为192.168.0.1/24。对端运营商侧地址为2.2.2.1/24。该主机内网地址为192.168.0.2/24需要使用的固定地址为2.2.2.3/24。要求公司内部能够把私网地址转换为公网地址，连接到广域网。

配置静态一对一NAT

操作步骤

在Router上配置接口IP地址

<Huawei> system-view
[Huawei] sysname Router
[Router] interface gigabitethernet 2/0/0
[Router-GigabitEthernet2/0/0] ip address 2.2.2.2 24
[Router-GigabitEthernet2/0/0] quit
[Router] interface gigabitethernet 1/0/0
[Router-GigabitEthernet1/0/0] ip address 192.168.0.1 24
[Router-GigabitEthernet1/0/0] quit

在Router上配置缺省路由，指定下一跳地址为2.2.2.1
```
[Router] ip route-static 0.0.0.0 0.0.0.0 2.2.2.1
```

在Router的上行接口GE2/0/0上配置一对一的NAT映射

[Router] interface gigabitethernet 2/0/0
[Router-GigabitEthernet2/0/0] nat static global 2.2.2.3 inside 192.168.0.2
[Router-GigabitEthernet2/0/0] quit

验证配置结果

在Router上执行display nat static命令查看地址池映射关系。

<Router> display nat static
 Static Nat Information:
 Interface  : GigabitEthernet2/0/0
   Global IP/Port     : 2.2.2.3/----
   Inside IP/Port     : 192.168.0.2/----
   Protocol : ----
   VPN instance-name  : ----
   Acl number         : ----
   Vrrp id            : ----
   Netmask  : 255.255.255.255
   Description : ----

 Total :    1

实验二、配置动态地址转换

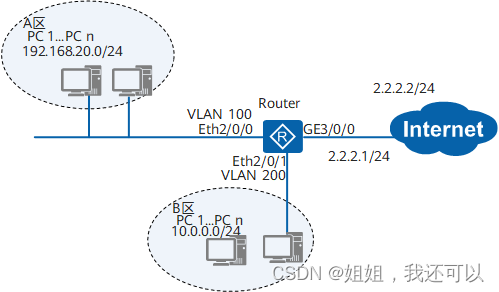

如图所示，某公司A区和B区的私网用户和互联网相连，路由器上接口GigabitEthernet3/0/0的公网地址为2.2.2.1/24，对端运营商侧地址为2.2.2.2/24。A区用户希望使用公网地址池中的地址（2.2.2.100～2.2.2.200）采用NAT方式替换A区内部的主机地址（网段为192.168.20.0/24），访问因特网。B区用户希望结合B区的公网IP地址比较少的情况，使用公网地址池（2.2.2.80～2.2.2.83）采用IP地址和端口的替换方式替换B区内部的主机地址（网段为10.0.0.0/24），访问因特网。

配置动态地址转换

操作步骤

在Router上配置接口IP地址

<Huawei> system-view
[Huawei] sysname Router
[Router] vlan 100
[Router-vlan100] quit
[Router] interface vlanif 100
[Router-Vlanif100] ip address 192.168.20.1 24
[Router-Vlanif100] quit
[Router] interface ethernet 2/0/0
[Router-Ethernet2/0/0] port link-type access
[Router-Ethernet2/0/0] port default vlan 100
[Router-Ethernet2/0/0] quit
[Router] vlan 200
[Router-vlan200] quit
[Router] interface vlanif 200
[Router-Vlanif200] ip address 10.0.0.1 24
[Router-Vlanif200] quit
[Router] interface ethernet 2/0/1
[Router-Ethernet2/0/1] port link-type access
[Router-Ethernet2/0/1] port default vlan 200
[Router-Ethernet2/0/1] quit
[Router] interface gigabitethernet 3/0/0
[Router-GigabitEthernet3/0/0] ip address 2.2.2.1 24
[Router-GigabitEthernet3/0/0] quit

在Router上配置缺省路由，指定下一跳地址为2.2.2.2
```
[Router] ip route-static 0.0.0.0 0.0.0.0 2.2.2.2
```

在Router上配置NAT Outbound

[Router] nat address-group 1 2.2.2.100 2.2.2.200
[Router] nat address-group 2 2.2.2.80 2.2.2.83
[Router] acl 2000
[Router-acl-basic-2000] rule 5 permit source 192.168.20.0 0.0.0.255
[Router-acl-basic-2000] quit
[Router] acl 2001
[Router-acl-basic-2001] rule 5 permit source 10.0.0.0 0.0.0.255
[Router-acl-basic-2001] quit
[Router] interface gigabitethernet 3/0/0
[Router-GigabitEthernet3/0/0] nat outbound 2000 address-group 1 no-pat
[Router-GigabitEthernet3/0/0] nat outbound 2001 address-group 2
[Router-GigabitEthernet3/0/0] quit

验证配置结果

在Router上执行命令display nat outbound，查看地址转换结果。

<Router> display nat outbound
 NAT Outbound Information:
 -----------------------------------------------------------------
 Interface               Acl      Address-group/IP/Interface   Type
 -----------------------------------------------------------------
 GigabitEthernet3/0/0     2000                     1          no-pat
 GigabitEthernet3/0/0     2001                     2           pat
 -----------------------------------------------------------------
  Total : 2

此文仅为个人理解，请各位点评
