802.11 - BLOCK ACK

BLOCK ACK方式概述

接收端对帧接受情况进行确认的方式有整体确认和分别确认。整体确认是对所有MPDU的接收状态进行确认，而分别确认可对各个子帧进行检查分别确认。与整体确认的方式相比，在分别确认机制中每个FCS检测的数据长度变短，检测到误码的概率便随之降低，进而提高数据传输的成功率。

之前的反馈机制是发送一个数据帧必须等待一个ACK，这样增大了开销，降低了信道的利用率。802.11N提出的块确认(Block Acknowledgement，BA)机制，检查A-MPDU的所有MPDU均包含的FCS，通过BA 帧中包含的BA 位图（bitmap），指示每一个MPDU 的接收状态（一一对应），BA位图中的第一个比特对应指示BA 起始序列控制字段中第一个序列号(sequence number，SN) 的MSDU 的接收状态，以此类推。

发送方若没有收到应答帧BA，则认为AMPDU 中所有子帧发送失败，MAC 需要重传发送失败的子帧；若收到BA，则MAC 可以清除BA 成功应答的子帧，继续重传没有应答的子帧。

BLOCK ACK处理方式

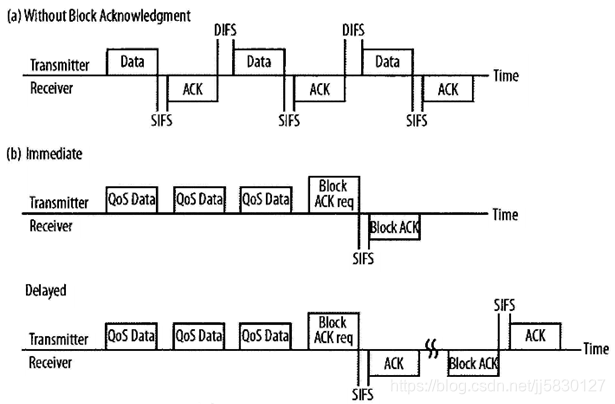

根据对Block ACK Req帧和Block ACK帧的不同处理方式，块确认可分为立即块确认和延迟块确认。

立即块确认中，发送端要求接收端即时回应Block ACK帧；延迟块确认时，接收端通过ACK帧来表明对A-MPDU帧或Block ACK Req帧的正确接收，Block ACK帧则在另外的信道接入机会中被返回，并需要发送端再发送一个ACK帧进行确认。另外，如果发送端和接收端均己经默认采用BlockACK机制进行数据的确认，那么便可以免去BlockACKReq帧的发送。

在802．11n标准中一般情况下默认使用立即块确认，而延迟块确认属于可选项，用户可以根据需要来设定使用哪一种块确认方式。

BLOCK ACK机制的建立流程

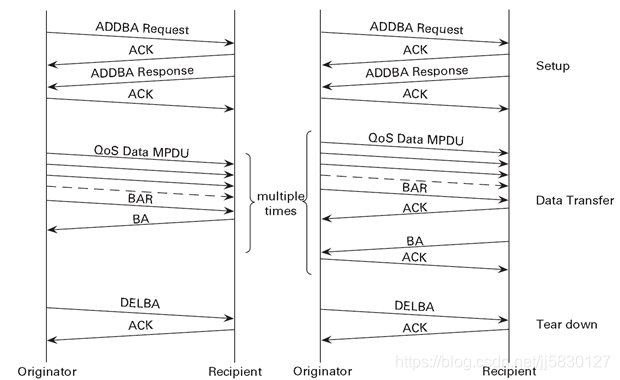

收发双方通过Beacon, Association/Reassociation Request/Response 帧交互双方的块确认的能力。

1. 当发送端决定采用A-MPDU机制发送数据时，需要首先发送一个“ADDBA request”给接收端；

2. 接收端正确收到“ADDBA request”后，先响应一个ACK，后会发送一个“ADDBA response”给发送端；

3. 发射端正确收到“ADDBA response”，相应一个ACK；

4. 发送端和接收端便开始数据的交互；

5. 发送端在每发完一个A-MPDU帧后，会紧接着发送一个BlockACKReq帧；

6. 收端则以Block ACK帧进行响应，以实现对A-MPDU帧中的各个子帧的确认；

7. 发送端MAC层决定终止使用A-MPDU机制时，需要向接收端发送一个"DELBA请求”，接收端则发送一个ACK帧作为确认。

   注意，当双方发现有预期的ACK没有收到的时候，会重发ADDBA request/response。

帧格式和内容

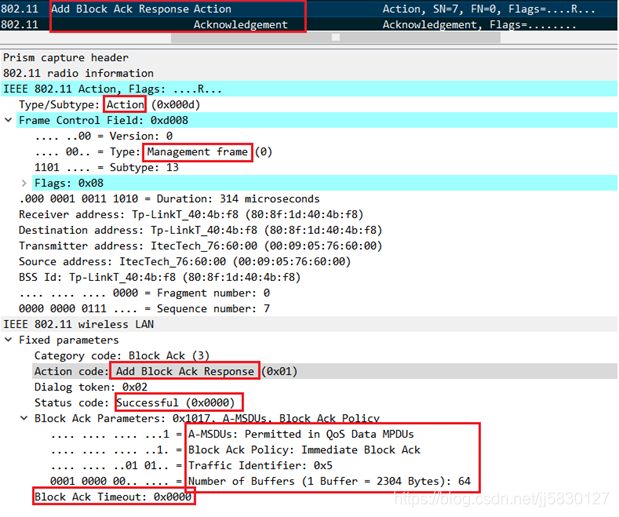

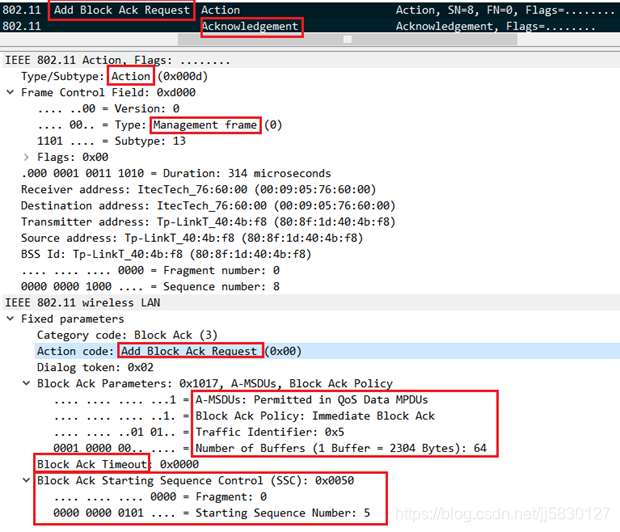

ADDBA request 和ADDBA response

主要字段	意义	取值
DialogToken	ADDBA业务ID	0-255
Block Ack Policy	决定了接收端是采用立即块确认还是延迟块确认。	immediate block ack或者delayed block ack
TID	Traffic ID即传输流标识号	0–15
Buffer Size	应答方允许有多少帧缓存（每个错序的包之后的包都缓存着并没有发送到LLC），意思就是数据发送方请求一个block ack之前不允许有这么多buffer size的包未解决（未上传LLC）。	023。如果是数据发送方设置这个值，则是个期望值；需要结合数据接收方配置的值一起考虑。
A-MSDU Supported	DBA Request里，指示了发送数据方在BA这段时间发送A-MSDU的能力；在ADDBA Response里，指示了接收数据方在BA这段时间接收A-MSDU的能力；显然需要双方都支持才会真的发送	支持；0：不支持
block Ack	Timeout Value	block ack超时的门限。超时后BLOCK ack的链接流程终止 0 – 65 535
Sequence Number (SSN)	发送方的第一个数据帧的序列号（SN）

Qos frame

• 发送方：

在BA建立后，数据发送方可以传输一块Qos data frame，要么是一个个单独的burst由SIFS/RIFS分开，要么是A-MPDU的一部分。数据块可以在单独一个TXOP里完整发完或者多个TXOP里发。

每个Qos data frame里都有Ack Policy field告知接收方Block Acknowledgement的发送方法。

• 接收方：

维护一个scoreboard追踪MPDU的接收情况。

BlockACKReq

发完数据后发送BAR 帧，包含的SSN指示了需要对端反馈接收情况的最老的MSDU的序列号SN。

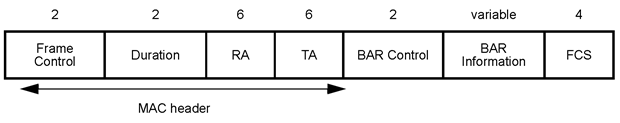

BlockACKReq帧由四部分组成，分别为MAC header，BAR Control域、BAR Information域和FCS。

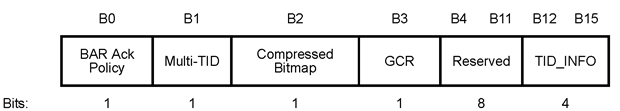

其中BAR ControlControl域决定了BlockACKReq帧的属性和块确认的方式。

• BAR ACK Policy：

决定了接收端是采用立即块确认还是延迟块确认。

• Multi-TID和Compressed Bitmap：

共同决定了三种不同的块确认实现方式，即不同的BlockACKReq帧帧格式，包括Basic BlockACKReq，Compressed BlockACKReq和Multi-TID BlockACKReq。

Multi-TID	commpressed Bitmap	Block ACK type
0	0	Basic BlockACKReq
0	1	Compressed BlockACKReq
1	0	Reverved
1	1	Multi-TID BlockACKReq

• GCR
• TID_INFO
  不同BlockACKReq帧格式TID_INFO字段和BAR Information字段的含义也不相同

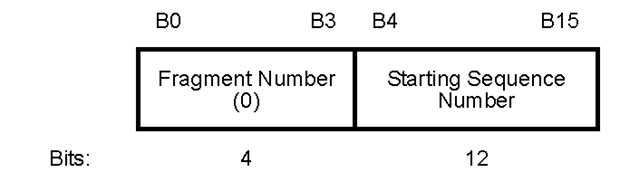

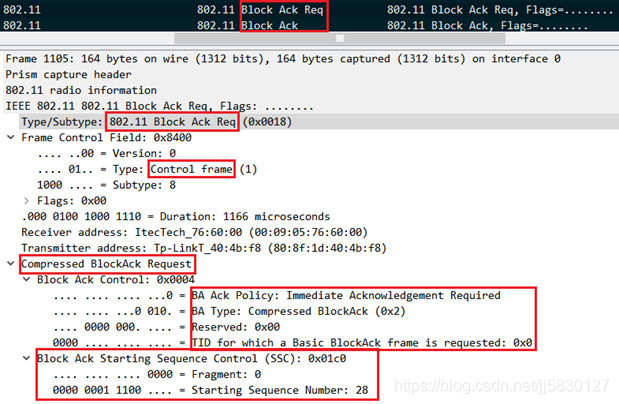

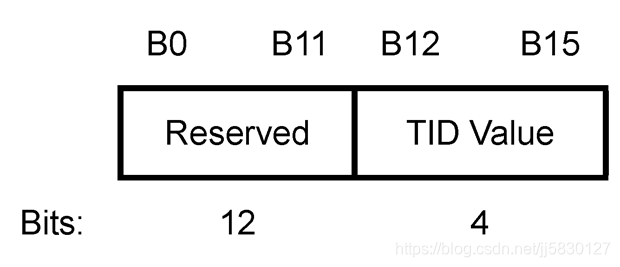

其中Basic BlockACKReq和Compressed BlockACKReq具有相同的帧格式，TID_INFO字段负责记录数据的TID，BAR Information字段的格式如图。

其中表示分段个数的Fragment Number字段被置0，Starting Sequence Number字段记录了即将被发送的A-MPDU帧中的第一个MPDU的序号。

• 对于Multi-TID BlockACKReq帧，TID_INFO字段的内容为聚合帧中出现的TID的数量。此时BA Information字段的格式如图。

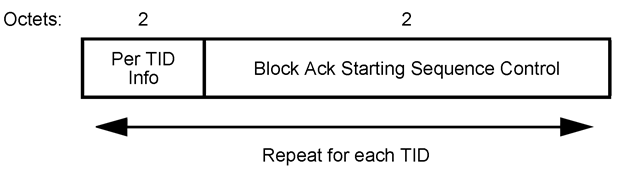

Multi-TID BlockACKReq帧的BA Information子域由数个重复出现的per TID InfO、Fragment Number以及Starting SequenceNumber组成，Per TID Info记录了该TID的值，Fragment Number字段被置0，Starting Sequence Number字段记录了同一TID中第一个MPDU的序号。

Block ACK

接收机接收到BAR后要做两件事：

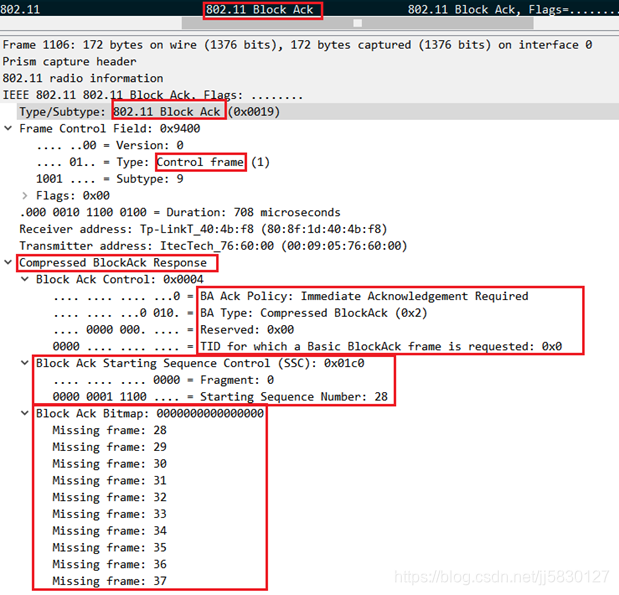

1. 准备一个BA response将数据接收情况转换为bitmap，其中第一个bit和BAR里的SSN对应，之后的bit则是连续的SN接收情况。

2. 检查乱序缓存里的MPDU的SN，如果在BAR里的SSN之前，这些MPDU要么重新组装成完整的MSDU并转发到高层，或者无法组装成完整MSDU时就把该MSDU弃掉。

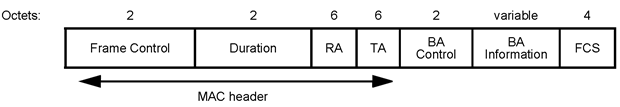

Block ACK帧由四部分组成，分别为MAC头部、BA Control、BA Information和FCS。

BA Control字段决定了Block ACK帧的具体帧格式和属性，其格式如图

BA ACK Policy字段决定了块确认的策略，即立即块确认和延迟块确认。

Multi-TID字段和Compressed Bitmap字段共同决定了三种不同的块确认方式，即不同的Block ACK帧格式，包括Basic BlockACK、compressed Block ACK、Multi-TID Block ACK。

不同的BlockACK帧格式中，TID_INFO字段和BA Information字段具有不同的含义。

• 在基本块确认(Basic BlockACK)机制下，TID_INFO字段记录了数据的TID。BA Information子域由BASSC和Bitmap组成。


Block Ack
Starting Sequence Control（BASSC）字段给出了聚合帧中第一个MPDU的序号；Block ACK Bitmap字段负责记录聚合帧的子帧是否被正确接收 ，该字段的第n个比特标志着序号为BASSC+n的MSDU是否被正确接收。若该比特为1，则表示MPDU被正确接收，否则表明该MPDU中有误码存在。

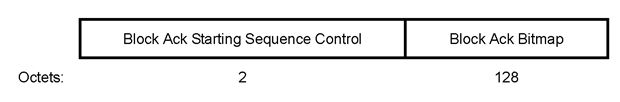

• 在压缩块确认(Compressed BlockACK)机制下，TID_INFO字段记录了数据的TID BA Information的格式如图所示。


该机制的最大特点便是采用了压缩的BlockACK Bitmap，即采用64个比特对聚合帧进行确认。各MSDU与Bitmap中的比特数据依据先后顺序一一对应。若MPDU被正确接收，则将比特位置1，否则置0。由于只有64个比特位，因此聚合帧最多只能包含64个子帧。

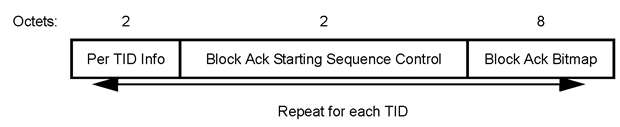

• 在多TID(Multi-TID）块确认机制下，TIDINFO字段记录的内容为该聚合帧中出现的TID的数量。BA Information的格式如图所示。


对于拥有相同TID的MPDU子帧，依然按照压缩块确认的方式对各个子帧进行确认。

DELBA

数据发送方发现没有数据要发了并且最后的block ack交互完成了，会发送DELBA关闭BA对话。接收方收到后反馈ACK并把该BA对话的资源释放掉。

另外，BA对话期间任意BA, BAR, or QoS Data frame没有接收到而超时到block ack timeout，也会关闭BA对话。

接收端重排序

接收端的重排序缓存区（reorder buffer）缓存MPDU，当从reorder buffer 开头开始的MPDU可以组装成完整MSDU时，就把该完整的MSDU发往LLC；那么当中间出现某个MPDU没收到导致整个MSDU无法组装，那么MPDU就会一直缓存，缓存个数与ADDBA req/repsonse里设置的Buffer Size有关。此时当buffer满了，那么reorder buffer里的第一个MSDU就要被丢弃（因为该MSDU不完整）。

当收到BAR，BAR里有SSN，所有序列号低于该SSN的完整的MSDU将发往LLC；所有序列号低于该SSN的不完整的MSDU将被丢弃。

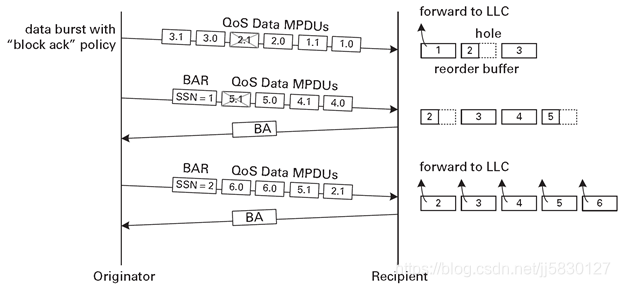

上图中，MSDU1的分段1.0和1.1接收成功因此可以组装完整MSDU1，可以发往LLC；

MSDU2的分段2.0接收成功而2.1接收失败因此不可以组装完整MSDU2，因此接收机必须缓存2.0直到可以组装完整MSDU2；

后面的MSDU3可以组装完整，但是因为MSDU2不完整所以也被放在缓存区；

…

发送方BAR 要求SSN=1开始的接收情况；

BAR/BA交互后，发送方重新发送以后未发送成功的分段，并BAR要求SSN=2开始的接受情况；

MSDU2的分段接收成功后，接收方把MSDU及后面的完整MSDU转发到LLC。

每个包有自己的生命周期，结合上文提到的通过BAR将包丢弃的操作。

这里就要提及BAR帧两个功能：

1. 请求一个BA response
2. 清空接收缓存里早期的不完整的MSDU。当发射机发现某个MSDU的ACK迟迟没有收到，最终该MSDU的生命期超时，发射机决定丢弃该MSDU，若不通知接收方，接收方的重拍缓存就一直无法把后面的完整包发送到LLC，即形成一个缺口。为了通知接收方，发射方发送一个BAR去跳过该失败MSDU，将之后的成功的完整的MSDU转发到LLC。

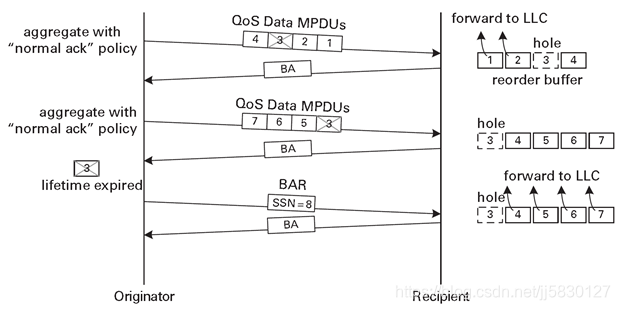

如下图所示，MSDU3多次重传后都未能成功，其生命期超时后，发送方丢弃了MSDU3，并发送一个大于3的SSN，一般是最新一个未发送SSN，如这里因为MSDU4~7已经发送成功，因此SSN=8。

因此 BA下数据接收端只有在数据帧接收成功，才会将该是帧及之后连续接收成功的数据帧上传到LLC，否则会一直放置在缓存中，一定时间后包会被丢弃。所以我们需要考虑设置一个合理的重传次数，否则会导致在BLOCK ACK机制中重传次数过多而导致接收缓存溢出。
