网络QoS

网络协议中，常见的承载QoS优先级的方式：

IP层的ToS（Type of Service）优先级（RFC791）
IP层的DSCP（Differentiated Services Codepoint）优先级（RFC 2474）
802.3报文的IEEE802.1p优先级
802.11 MAC优先级AC_VO、AC_VI、AC_BE、AC_BK

IP ToS

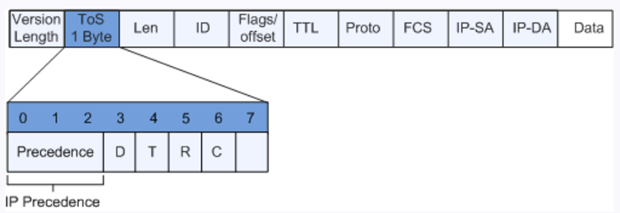

早期RFC791定义，IP数据包是依赖ToS字段来标识数据优先级， ToS字段由8个比特组成，其中BIT0~2的Precedence字段标识了IP报文的优先级。

IP ToS字段说明

字段

Bit

说明

Precedence

Bit0~2

指示IP优先级0~7，值越大优先级越高。

字段值	说明
000(缺省)	Routine(常规)
001	Priority(优先) ，用于数据业务
010	Immediate(立即)，用于数据业务
011	Flash(闪速)，用于语音传输
100	flash-override(疾速)，用于视频业务
101	critical(关键)，用于语音传输
110	internetwork control(网间控制)，用于网络控制，如路由协议
111	network control(网络控制)，用于网络控制

ToS

Bit3~6

指示报文关键特性/业务类型要求。

每个IP报文的Bit3~6只有一个Bit = 0，分别对应D(Delay)、T(Throughput)、R(Reliability)、C(Cost)，因此实际只有5个值。

字段值	说明
0000	normal (常规服务)
0001	min-monetary-cost (最小路径开销)
0010	max-reliability (最高可靠性)
0100	max-throughput (最高吞吐量)
1000	min-delay (最小时延)

Reserved

Bit7

恒等于0

IP DSCP

新的RFC 2474 标准中，重新定义了IP 报文头的ToS 字段为DS（Differentiated Services，差分服务）字段，长度和ToS字段一致，均为8bits。

字段

Bit

说明

DSCP

Bit0~5

DSCP共6bits，可提供64种优先级，而目前并未全部定义。

Bit0~2为类别选择器（Class Selector, CS），指示了优先级CS0~7 = IP Precedence0~7，以确保兼容性。

Bit3~4为丢弃优先级（Drop Precedence, DP），由RFC2597定义为保证转发服务类型（assured forwarding, AF），仅用于CS1~CS4，其中01、10、11分别对应低、中、高丢弃优先级。

DSCP = 000000为尽力转发服务类型（Best Effort, BE），为默认服务类型。

DSCP = 101110为加速转发服务类型（Expedited Forwarding, EF），适用于低丢包率，低延迟，低抖动及保证带宽的业务，如VOIP。

详见下表。

DSCP 值	服务类型	DP	IP Precedence/cs
101 110 (46)	EF	N/A	101(Critical)
000 000 (0)	BE(Default)	N/A	000(Routine)
001 XXX	CS1	N/A	001(Priority)
010 XXX	CS2	N/A	010(Immediate)
011 XXX	CS3	N/A	011(Flash)
100 XXX	CS4	N/A	100(Flash Override)
101 XXX	CS5	N/A	101(critical)
110 XXX	CS6	N/A	110(internetwork control)
111 XXX	CS7	N/A	111(network control)
001 010 (10)	AF11	L	001(Priority)
001 100 (12)	AF12	M	001(Priority)
001 110 (14)	AF13	H	001(Priority)
010 010 (18)	AF21	L	010(Immediate)
010 100 (20)	AF22	M	010(Immediate)
010 110 (22)	AF23	H	010(Immediate)
011 010 (26)	AF31	L	011(Flash)
011 100 (28)	AF32	M	011(Flash)
011 110 (30)	AF33	H	011(Flash)
100 010 (34)	AF41	L	100(Flash Override)
100 100 (36)	AF42	M	100(Flash Override)
100 110 (38)	AF43	H	100(Flash Override)

Bit6~7

Currently Unused，当前未使用

IEEE 802.1p CoS

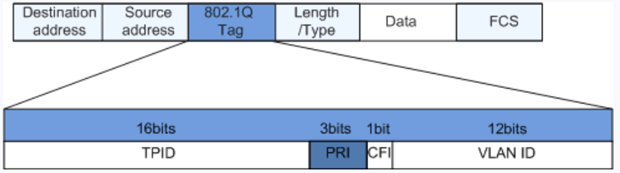

IEEE 802.1Q VLAN标准在以太网数据帧加入4Bytes的802.1Q Tag，用以标识VLAN信息，以帮助设备分辨不同的VLAN报文。

802.1Q中未定义和使用PRI字段，而802.1P 中则定义了该字段，用以标志有线帧的优先级。

802.1q tag
字段	大小	说明
TPID	16bits	标签协议标识符（Tag Protocol Identifier, TPID）标识该报文类型，可以根据该字段识别为802.1q协议报文。

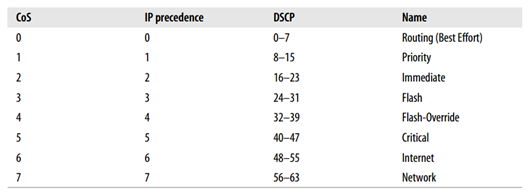

PRI	3bits	也称为服务码（code of service,CoS），指示优先级0~7（低到高），与IP Precedence和DSCP的CS一一对应。
CFI	1bit	标准格式指示位（Canonical Format Indicator，CFI），指示MAC地址在不同的传输媒介是否以标准格式封装。本文不展开。
VID	12bits	VLAN ID

注：802.1p 优先级位于L2报文头，适用于不需要分析L3报头，而需要在L2下保证QoS 的场景。

IEEE802.11 AC

802.11协议定义了4类接入类别（Access Category， AC）：AC_VO、AC_VI、AC_BE、AC_BK。

802.11 AC
接入类别	延迟敏感度	实例
AC_VO(Voice)	高	语音通话
AC_VI(Video)	高	视频
AC_BE(Best-effort)	默认无线流量类型。对延迟有一定需求，但敏感较低	网页浏览数据流量
AC_BK(Background)	不敏感	文件传输等

外部网络的报文的QoS映射到802.11的接入类别

EDCA和HCCA机制在MAC层提供QoS控制。然而，EDCA和HCCA使用的QoS控制参数不能直接与互连外部网络的其他QoS控制参数匹配。因此，要将外部QoS控制参数映射到802.11 QoS参数。

将外部网络的报文的QoS映射到802.11的接入类别的默认步骤如下：

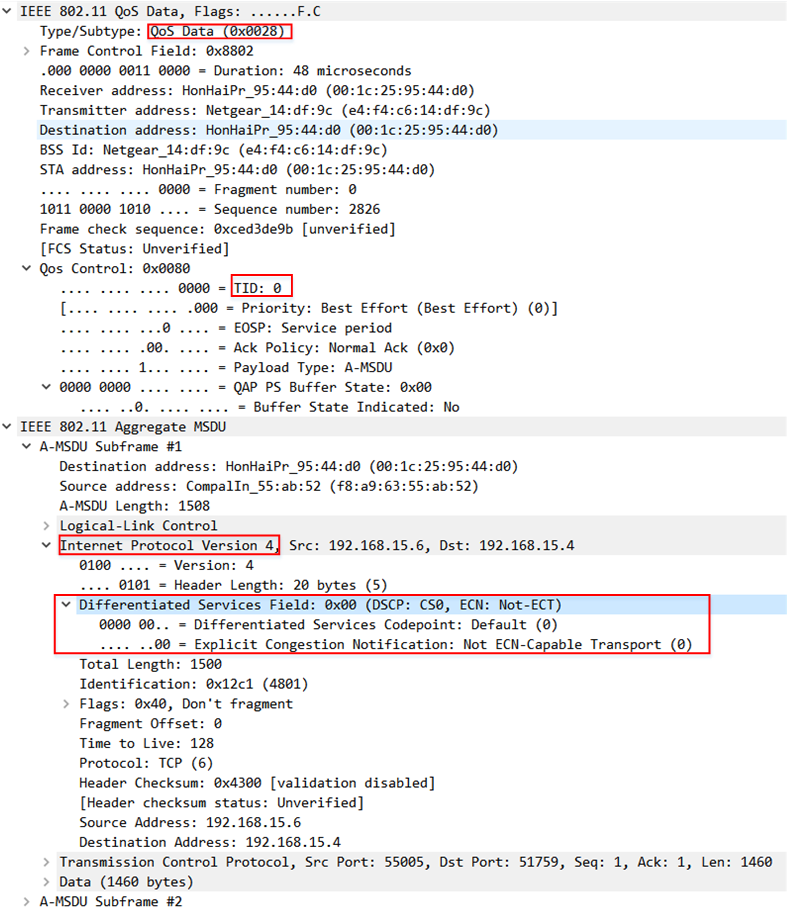

解析外部网络的报文的QoS。对于直接来自L3的IP报文，可以将IP报文头的Precedence或DSCP字段对应的优先级映射为MAC层的用户优先级；对于有线报文，可以将802.1Q Tag里的PRI字段对应的优先级映射为MAC层的用户优先级。
将外部网络QoS优先级映射为用户优先级(User priority, UP)，对应8011中的TID

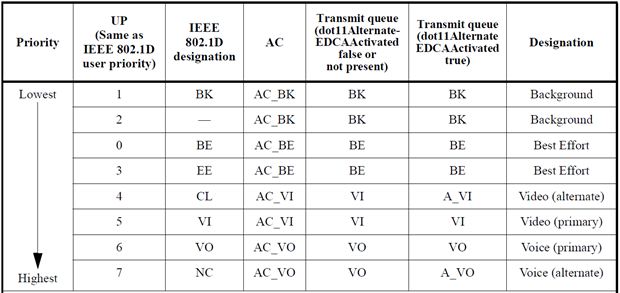

MAC根据用户优先级，映射到接入类别(Access category, AC)

注1：non-AP STA可以在ADDTS Request帧中使用TSPEC和TCLAS元素来在BSS中建立TS流，此时业务优先级在TCLAS元素中指定。

注2：不同的外部网络可以为相同的服务使用不同的DSCP集，此时可以用到QoS Map分布机制交互映射信息。

DSCP to UP映射的实现

不同网络的L3 实现可能不同，比如相同的服务/应用，可能不同网络下的优先级映射可能不同。

如果交互双方的DSCP-UP的映射关系不一致，可能会带来如下问题：

由于non-AP STA 使用不正确的UP，导致AP 的准入控制可能会错误地拒绝服务请求
non-AP STA 可能在 TSPEC 和 TCLAS 元素中使用不正确的用户优先级值。
在 IEEE 802.11 网络上，用户可能会获得与预期不同的 QoS，例如，提供的 QoS 可能比 STA 预期的要低。

因此，交互双方需要保证DSCP到UP的映射关系一致。

DSCP to UP映射的传统实现方案仅通过使用DSCP值的3个最高有效位执行用户优先级的映射。这种实现方式，导致将标记为DSCP = 101110（Expedited Forwarding, EF）的快速转发业务（适用于低丢包率，低延迟，低抖动及保证带宽的业务，如VOIP）的语音流分配到UP = 5(AC_VI)，而不是UP = 6或7(AC_VO)。

RFC 8325中定义的DSCP-to-UP映射表解决了传统映射表的不一致问题。默认情况下，使用RFC 8325映射表可确保Wi-Fi上的QoS处理与网络行业一致认同的QoS流量标记之间的一致性。

如果启用QoS Map功能，可以修改DSCP-to-UP的映射关系，此时将采用协商的映射关系而不是IETF RFC 8325 DSCP-to-UP的映射关系来发送数据。

QoS Map功能

概述

QoS映射功能提供了网络中STA交互QoS映射信息的方法。

启用了Qos Map的AP会通过(Re)Association Response/QoS Map Configure帧将QoS Map element发给STA，STA将其作为DSCP-to-UP映射表而替代掉默认 DSCP-to-UP映射表。

QoS Map参数

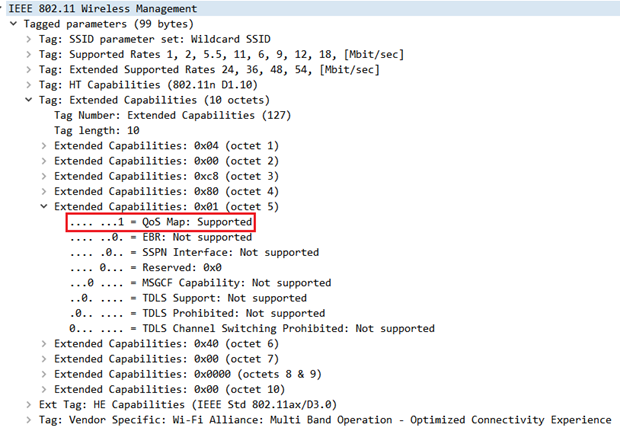

dot11QosMapActivated	Extended Capabilities element->QoS Map字段值
False	0
True	1

AP收到Extended Capabilities element->QoS Map = 1的(Re)Association Request帧，应在(Re)Association Response帧中包含QoS Map element。

注：对于 AP 传输的已准入的 TS 的帧，从 TS 的 TCLAS 元素获得的 UP 应使用 UP 代替从 QoS 映射导出的 UP；对于 AP 传输的已准入的 TS 的帧，如果没有对应TCLAS 元素，UP 应从 QoS 映射中导出。

帧格式

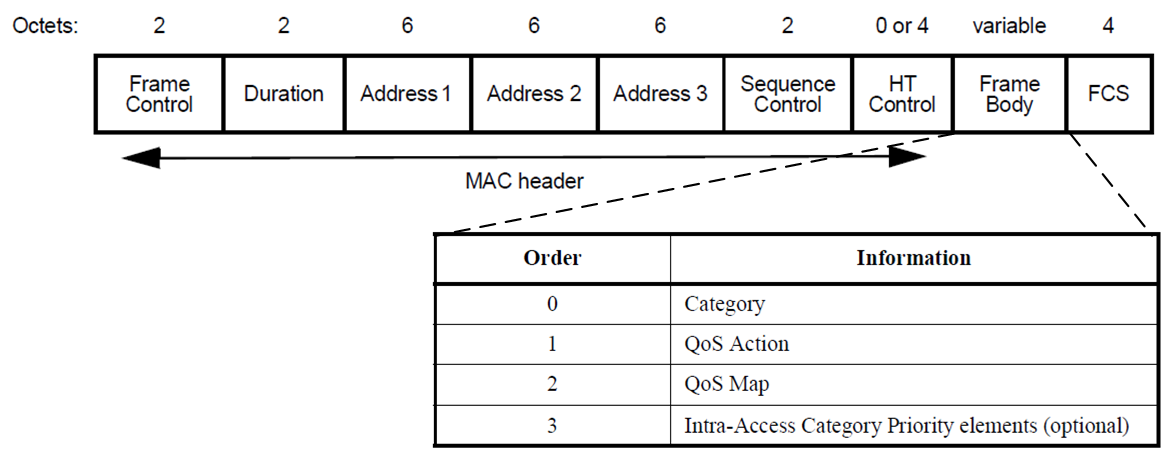

QoS Map Configure帧格式

AP通过发送QoS Map Configure帧给non-AP STA，来提供QoS映射信息。

其中Action字段包含Category、QoS Action、QoS Map element、0~多个Intra-Access Category Priority elements（可选）字段。

QoS Map Configure帧字段说明
字段	Octets	说明
Category	1	指示Action帧类别。QoS Map Configure帧属于QoS Action帧，因此该字段为1。
QoS Action	1	指示QoS Action的子类型，QoS Map Configure帧的QoS Action = 18。
QoS Map element	4+2n(n≤21 )	指示将IP层的DSCP字段映射到802.11 UP的方法。
Intra-Access Category Priority element	3n	指示STA 应使用的 AC 内优先级。 dot11SCSActivated = true时该字段存在。

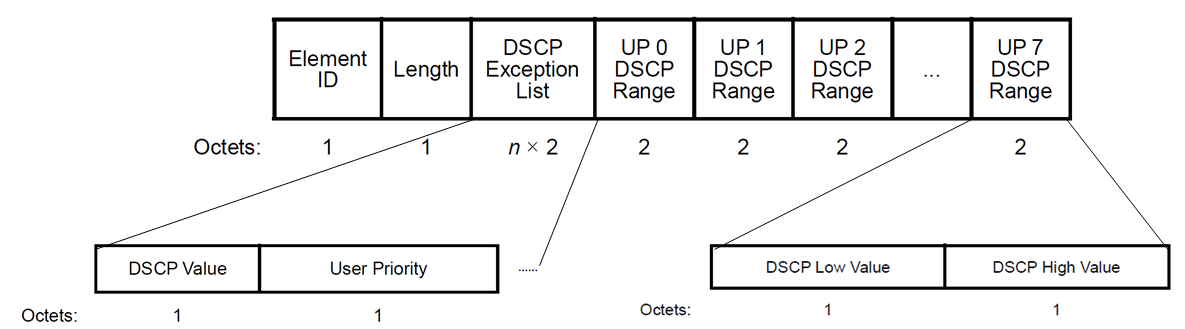

QoS Map element格式

QoS Map element定义了将IP层的DSCP字段映射到802.11 UP的方法。

启用了Qos Map的AP会通过(Re)Association Response/QoS Map Configure帧将QoS Map element发给STA，STA将其作为DSCP-to-UP映射表而替代掉默认 DSCP-to-UP映射表。

QoS Map element字段说明

字段

大小

说明

Element ID

1 Octet

指示管理帧的元素ID。QMF Map元素ID为110。

Length

1 Octet

指示该帧除了Element ID 和Length字段以外的剩余字节数。

DSCP Exception List

n×2 Octets

(n≤21 )

指示特定DSCP的例外列表。

包含0~21个DSCP Exception字段。每个DSCP Exception字段都有一个唯一的DSCP Value。

字段

Octets

说明

DSCP Value

指定的DSCP值。

取值范围为[0,63]&255

User Priority

指定DSCP值对应的UP。取值范围为[0,7]

Non-AP STA将IP报头中的DSCP字段与DSCP Exception->DSCP Value相匹配，如果成功，则使用DSCP Exception->User Priority相应UP中的UP；如果没有找到匹配，则Non-AP STA尝试将DSCP与UP n DSCP Range字段匹配，如果成功，则使用n作为UP；否则将使用UP=0。

UP n DSCP Range

2 Octets

指定DSCP Low Value~DSCP High Value范围内的DSCP值映射为UP n。

其中DSCP Range value取值范围为[0,63]&255。

其中：

每个UP n对应一个UP n DSCP Range字段；每个UP的DSCP Range不重叠；

DSCP High Value大于或等于DSCP Low Value；

如果DSCP High Value和DSCP Low Value都等于255，则不使用相应的UP。

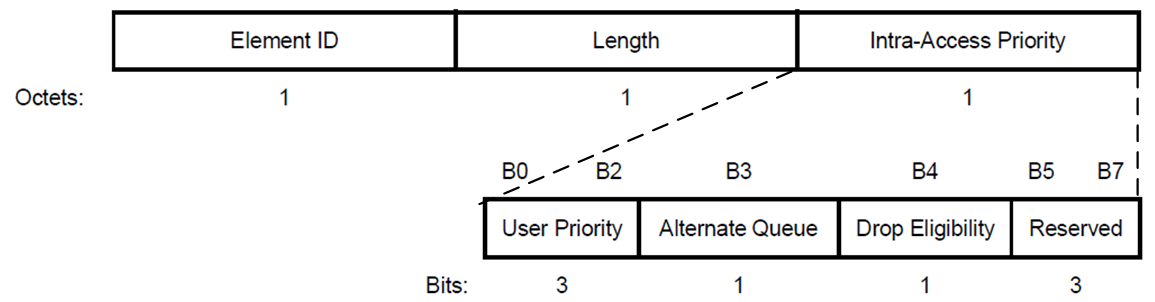

Intra-Access Category Priority element格式

Intra-Access Category Priority element可选地出现在ADDTS Request、QoS Map Configure、 SCS Request帧中。该元素指示了STA 应使用的 AC 内优先级。

Intra-Access Category Priority element字段说明

字段

大小

说明

Element ID

1 Octet

指示管理帧的元素ID。QMF Map元素ID为110。

Length

1 Octet

指示该帧除了Element ID 和Length字段以外的剩余字节数。

User Priority

3bits

指示与该元素相关的流的 MSDU 或 A-MSDU 的 UP

Alternate Queue

1bit

指示用于此传输流的期望的主要或备选EDCA队列。

字段值	说明
0	使用该AC的主EDCA队列
1	使用该AC的备选EDCA队列

dot11AlternateEDCAActivated = false时该字段预留。

Drop Eligibility

1bit

指示当资源不足时，该TS流是否适合被丢弃。

如果资源不足，STA应该丢弃Drop Eligibility = 1的TS的MSDU/AMSDU。

Reserved

3bits

预留

QoS映射管理

QoS映射信息包含在QoS Map element中，AP可通过(Re)Association Response帧告知、或关联后出现QoS映射关系变化时主动发送QoS Map element告知non-AP STA。

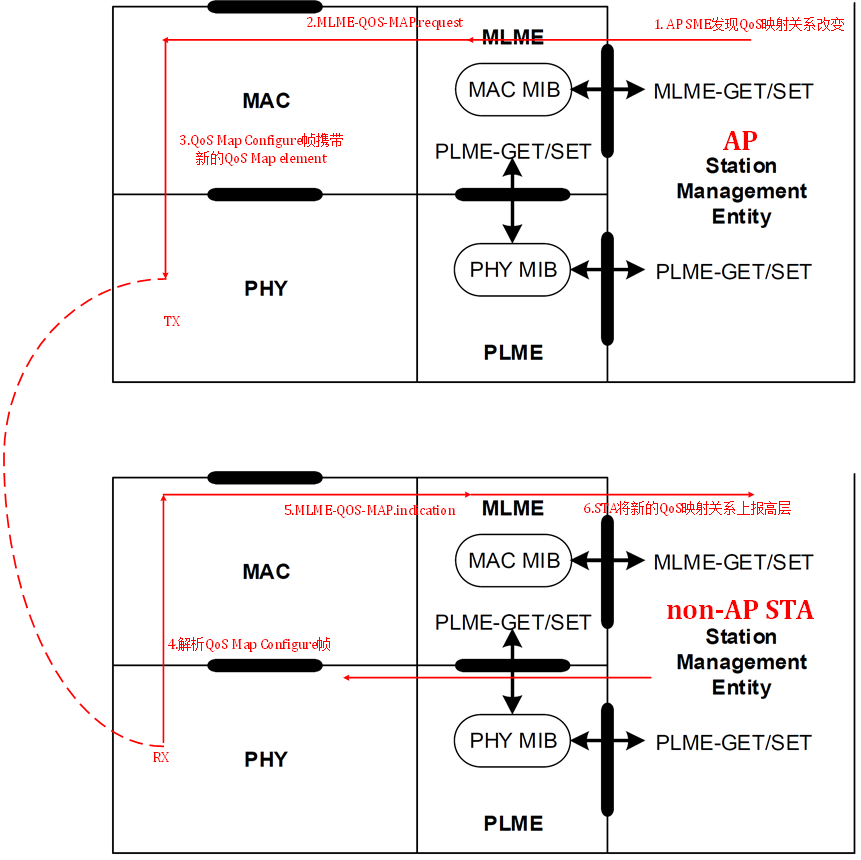

使用QoS Map element更新QoS映射关系变化的步骤如下：

AP的SME发现QoS映射关系改变
AP MLME调用MLME-QOS-MAP.request原语，其中MAC地址为non-AP STA的地址（独立地址）
AP MAC实体发送QoS Map Configure帧携带新的QoS Map element，来更新non-AP STA的QoS映射信息
non-AP STA的MAC实体收到并解析AP的QoS Map Configure 帧
non-AP STA的MLME发送MLME-QOS-MAP.indication原语给SME
non-AP STA的SME收到 QoS Map 响应，将QoS映射关系告知高层
高层使用更新后的QoS映射关系

QoS的使用期限和漫游

当使用QoS Map在STA上配置一个非默认DSCP-to-UP映射表时，在STA与其BSSID关联期间，该配置均适用。因此，如果网络使用QoS Map配置一个STA，且之后该STA漫游到网络中的另一个BSS，那么目标BSS中的AP必须使用QoS Map配置相同的映射表。该配置必须在漫游(重)关联期间完成或漫游(重)关联后立即完成，以便STA在漫游后继续执行一致的DSCP-to-UP映射。
