一、R2012a

1.阶跃信号

路径：Simulink/Sources

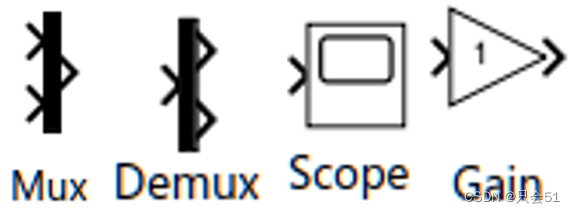

2.Mux/Demux/示波器/ Gain

路径：Simulink/Commonly Used Blocks

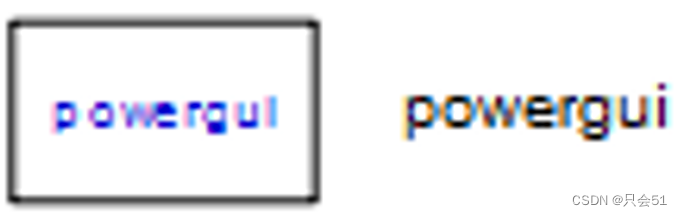

3.Powergui

路径：Simscape/ SimPower Systems

4.RLC

路径：Simscape/ SimPower Systems/Elements

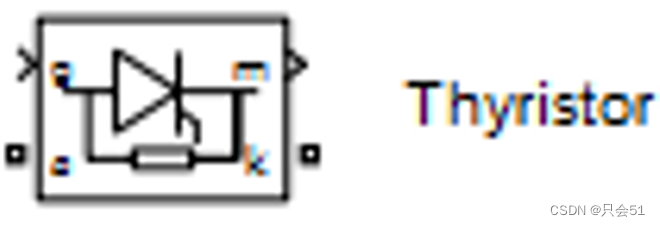

5.晶闸管

路径：Simscape/ SimPower Systems/Power Electronics

6.万用表/电压表/电流表

路径：Simscape/ SimPower Systems/ Measurements

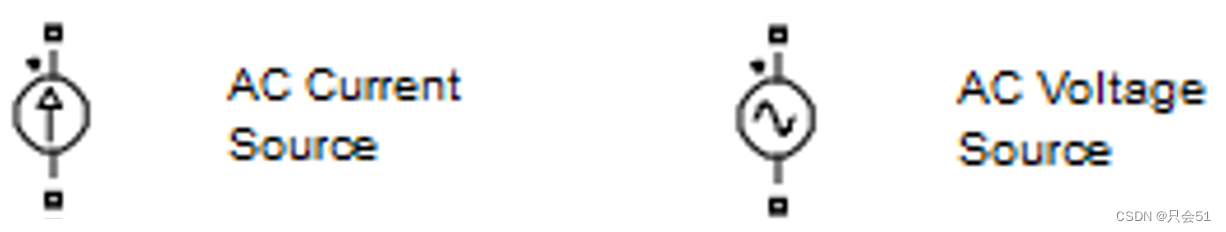

7.交流电源

路径：Simscape/ SimPower Systems/Electrical Sources

二、R2019a/R2019b

1.阶跃信号

    路径: Simulink/Sources

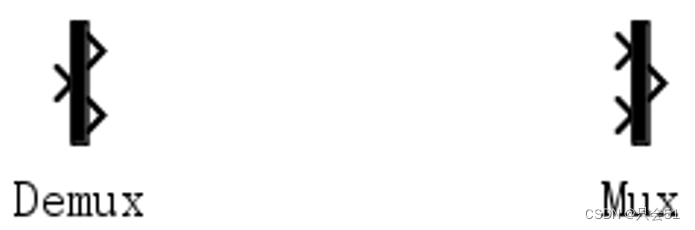

2.Mux/Demux

    路径: Simulink/signal Routing

3.示波器

    路径: Simulink/Sinks

4.Gain

    路径: Simulink/Commonly Used Block

5.Powergui

    路径: Simscape/Electrical/Specialized Power /FundamentalBlocks



6.RLC

    路径: Simscape/Electrical/Specialized Power /FundamentalBlocks/Elements

7.晶闸管

    路径: Simscape/Electrical/Specialized Power Systems/Fundamental Blocks/Power Electronics

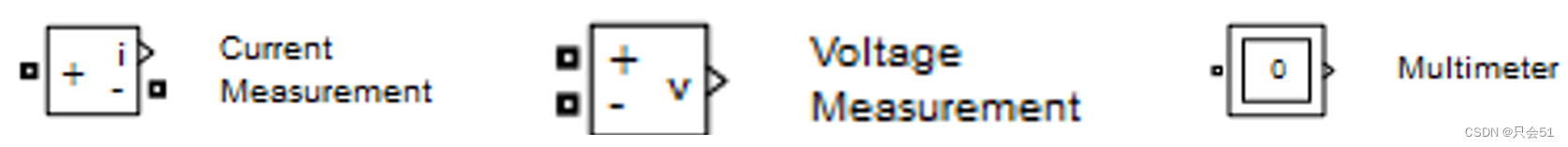

8.万用表

    路径: Simscape/Electrical/Specialized Power/FundamentalBlocks/Measurements



9.交流电源

    路径: Simscape/Electrical/Specialized Power Systems/Fundamental Blocks/Electrical Sources

三、R2020a/ R2020b

1.阶跃信号


    路径：Simulink/Sources

2.MUX/Demux/示波器/Gain


    路径：Simulink/Commonly Used Blocks

3.Powergui


    路径：Simscape / Electrical / Specialized Power Systems / Fundamental Blocks

4.RLC


    路径：Simscape / Electrical / Specialized Power Systems / Fundamental Blocks / Elements

5.晶闸管


    路径：Simscape / Electrical / Specialized Power Systems / Fundamental Blocks / Power Electronics

6.万用表


    路径：Simscape / Electrical / Specialized Power Systems / Fundamental Blocks / Measurements

7.交流电源


    路径：Simscape / Electrical / Specialized Power Systems / Fundamental Blocks / Electrical Sources

四、R2022a/R2022b/R2023a/R2023b

1.阶跃信号

路径：Simulink/Sources

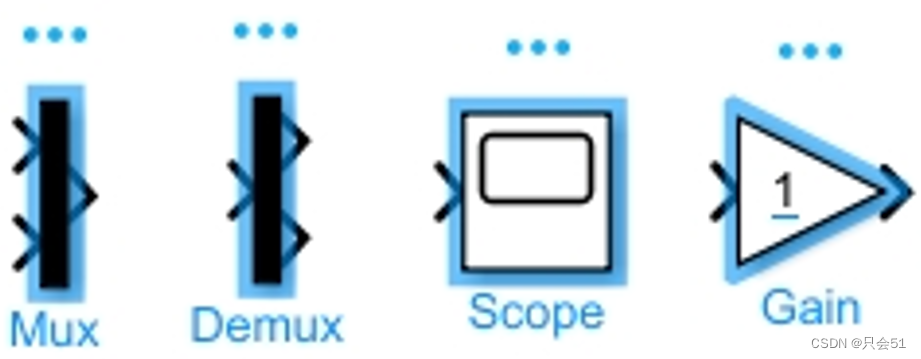

2.Mux/Demux/示波器/ Gain

路径：Simulink/Commonly Used Blocks

3.Powergui

路径：Simscape/Electrical/Specialized Power Systems

4.RLC

路径：Simscape/Electrical/Specialized Power Systems/Passives

5.晶闸管

路径：Simscape/Electrical/Specialized Power Systems/Power Electronics

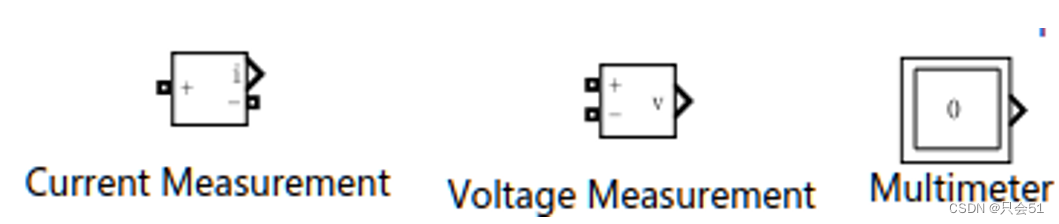

6.万用表

路径：Simscape/Electrical//Specialized Power Systems/Power Electronics/Sensors and Measurements

7.交流电源

路径：Simscape/Electrical/Specialized Power Systems/Sources
