CST学习笔记2——端口与激励

一、激励源概述

1.定义

        激励源是电磁仿真中驱动结构模型的输入信号源，用于产生电磁响应。必须至少设置一个激励源才能运行仿真。

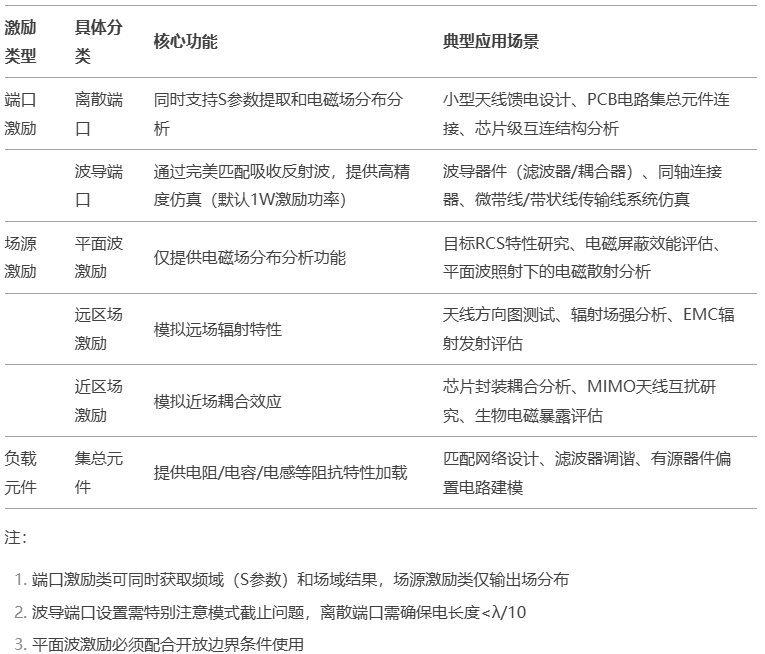

2. 分类与功能

二、端口激励详解

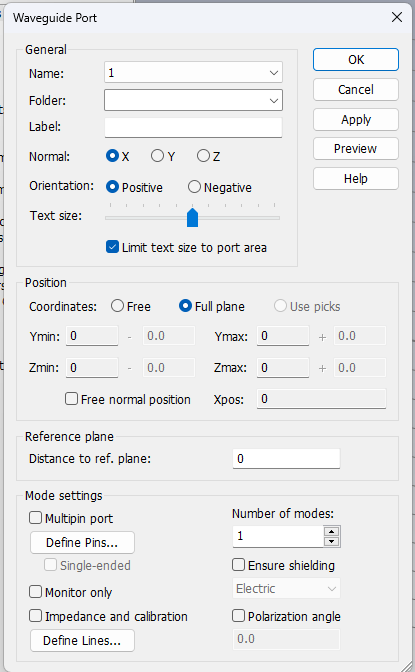

1. 波导端口 (Waveguide Port)

（1）原理：模拟无限长波导，通过模式匹配吸收反射波，仿真精度高。
（2）设置要点：
        ①覆盖传输线横截面全部场模式，尺寸需大于传输线截面积。
        ②默认输入功率为1W（可调整）。
（3）应用：波导滤波器、同轴连接器、微带线/带状线电路。
（4）注意事项：
        ①端口过大会激发高次模（导致时域能量衰减缓慢，频谱毛刺）。
        ②分析后需检查端口场分布，确认模式合理性。

2. 离散端口 (Discrete Port)

（1）原理：由内阻电流源组成，定义简单（仅需连接两个管脚）。
（2）设置要求：
        ①电长度 <，避免相位误差。
        ②类型：离散边端口、离散表面端口。
（3）应用：小型天线、PCB板馈电点。

三、场源激励详解

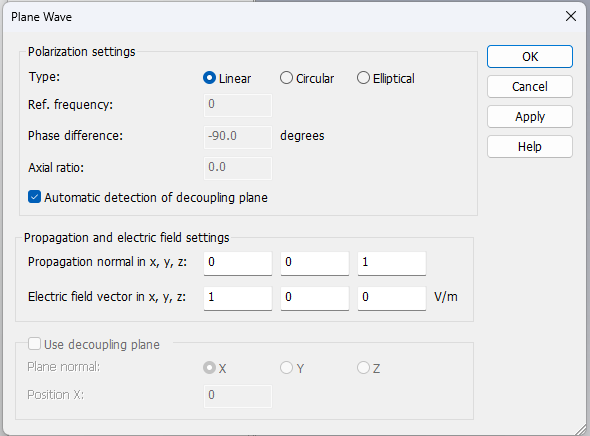

1. 平面波激励 (Plane Wave)

        ①特点：模拟无限远处入射的均匀平面波，仅用于场分布分析（如RCS一类的散射问题）；只分析远区场，不计算S参数。
        ②设置条件：需配合开放边界（Open）。

2. 远区场/近区场激励

        ①远区场：分析天线辐射方向图、增益等参数。
        ②近区场：研究电磁耦合、近场干扰问题。

（只分析远区场，不计算S参数。）

四、传输线端口平面设置

1. 微带线波导端口

        ①尺寸规则：端口宽度需覆盖准TEM模场分布，建议K=5~10（随微带线宽高比w/h增大而调整）。
        ②注意：端口需要足够大以覆盖准TEM模的重要部分；但端口过大引发高次模 → 仿真结果出现频谱毛刺。

        ③经验值：W

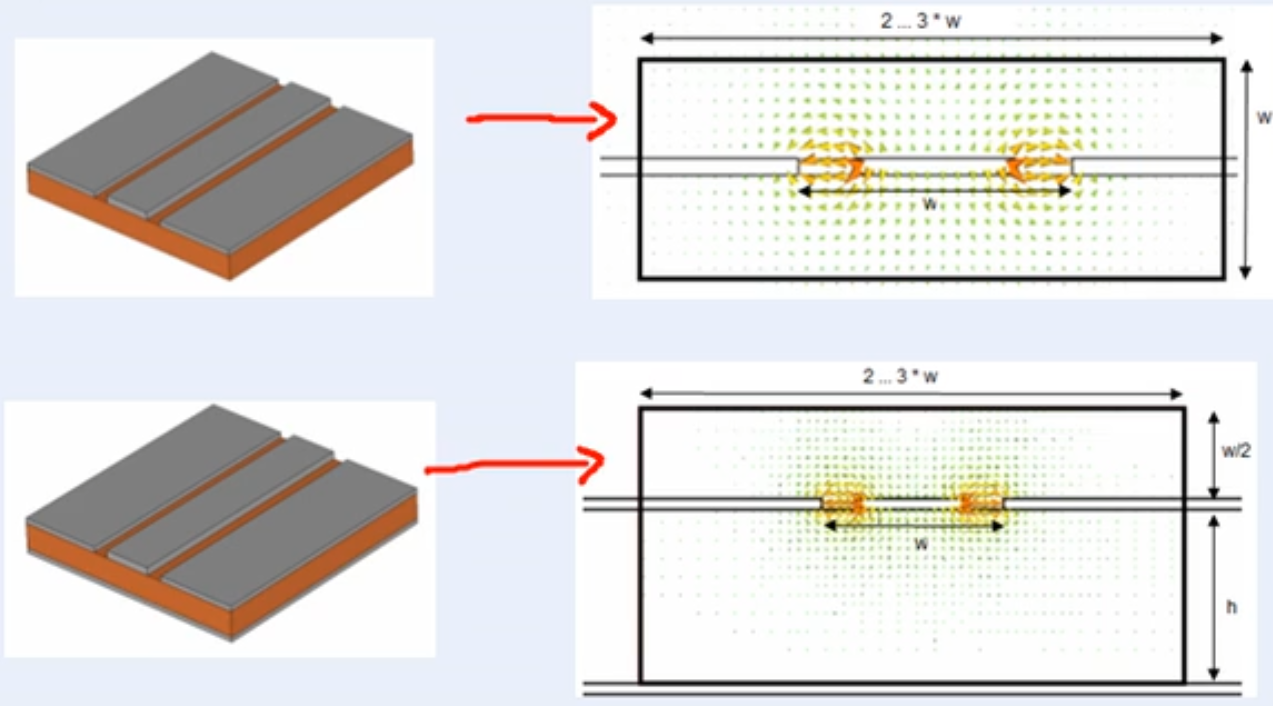

2. 共面波导 (Coplanar Waveguide)

        ①共面线/共面波导

        ②模式数：

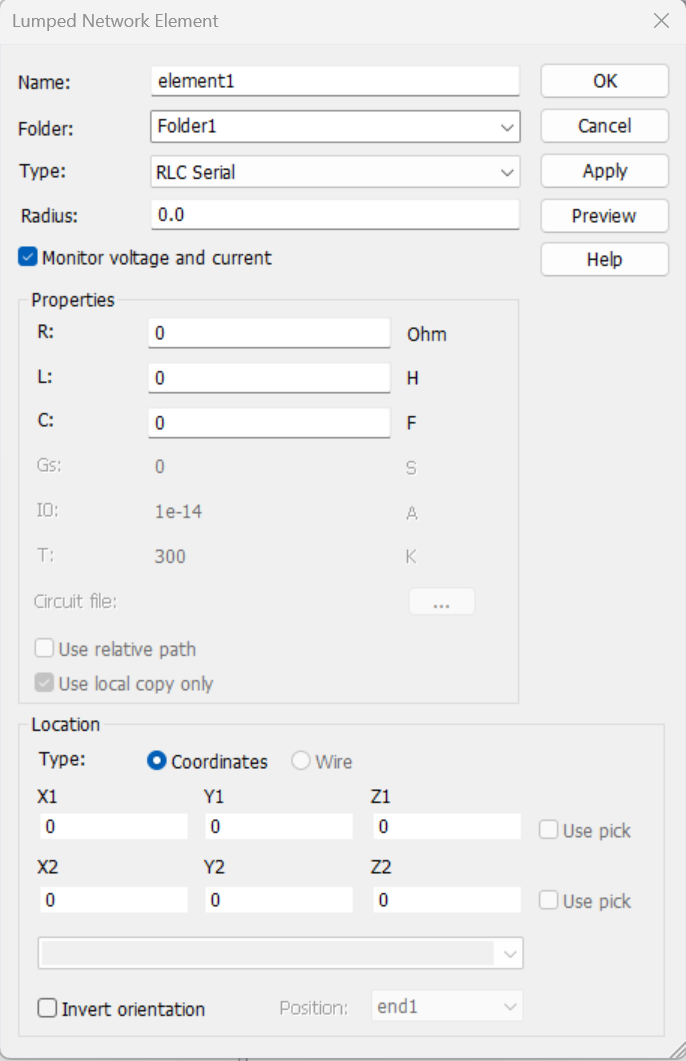

五、负载——Lumped Element

六、总结

1、端口激励 (Port)
        ①子类型
                离散端口 (Discrete Ports)、波导端口 (Waveguide Ports)

        ②功能特性：

                支持S参数分析、支持场分布结果输出

2、场源激励 (Field Source)
        ①子类型
                平面波激励 (Plane Waves)
                远区场激励 (Farfield Sources)
                近区场激励 (Nearfield Sources)

        ②功能特性
                仅支持场分布结果输出

3、其他关键参数
        ①波导端口尺寸设置：根据经验值设置
        ②负载元件 (Lumped Element)：电容、电感、电阻等

注：端口激励类可同时获取频域和场域结果，场源激励类仅输出场分布。波导端口设置需特别注意模式匹配问题。
