CST学习笔记——边界条件详解

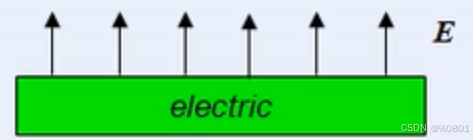

1、Electric——电边界

①等效于理想导体（PEC），电场垂直于边界表面
②当背景材料设置为理想导体（PEC），自动设置为电边界

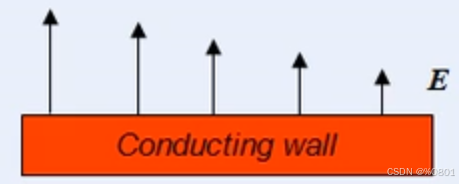

2、Conducting wall——有耗导体边界

①良导体/非理想导体边界条件，等效于有耗导体，电场垂直于边界表面

②当背景材料设置为有耗导体（Lossy metal），自动设置为有耗导体边界

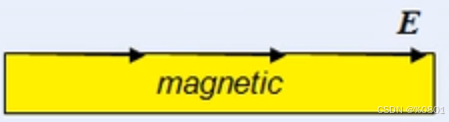

  3、Magnetic——磁边界

①边界条件上的电场方向与表面相切，磁场与表面垂直
②真实世界中不存在理想磁边界，他只是理论上的约束条件

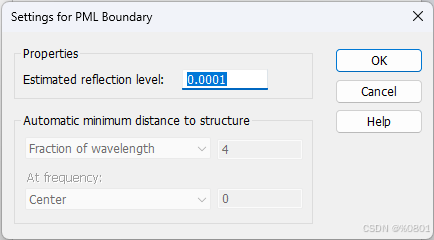

4、Open——开放边界

①相当于理想匹配层（PML），电磁波几乎无反射通过该边界
②可用于等效于自由空间的情况

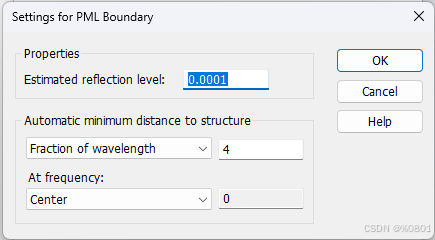

5、Open（Add Space）

①与Open边界条件相同，边界表面设置与模型有一定的距离主要是用于远区场的计算

②用于天线、RCS等辐射/散射问题的仿真分析

（图中数字4表示边界表面与物体表面之间的距离为,该工作波长的频率由“At frequency”确定）

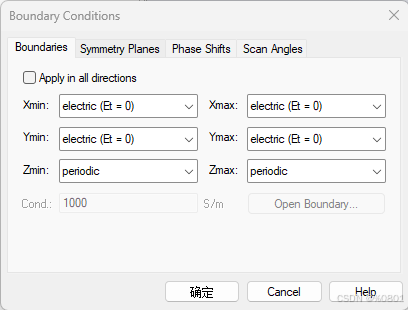

6、Periodic——周期边界条件

①用于阵列天线、FSS等周期性结构的仿真分析

②成对出现，需要设置相位差

（选择period后，可在Phase Shifts和Scan Angles中进行设置）

7、Unit Cell

①类似于周期边界条件，用于周期性结构的仿真分析
②只能用于通用频域求解器
③若与Unit Cell边界相邻的边界表面是Open边界条件，则采用Floquet模式实现开放边界

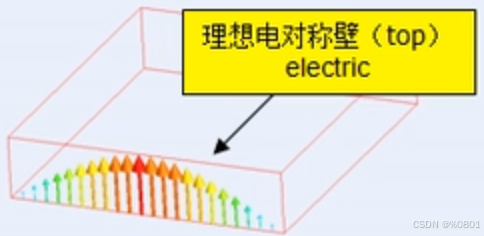

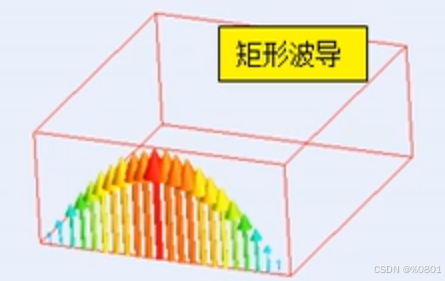

8、Symmetry Planes——对称面/对称边界条件（新版本貌似没有此选项）

①应用对称边界可以在构造结构时仅构造一部分，减小结构的尺寸和设计复杂性，缩短计算时间

②由电璧对称面（electric）、磁璧对称面（magnetic）两种类型

③如果电场垂直于对称面且对称，选择电璧对称面

④如果磁场垂直于对称面且对称，选择磁璧对称面
