SOLIDWORKS Electrical 如何创建和使用电气原理图符号

电气原理图符号可以表示一个电气设备或者电气设备的一部分，在数据库中我们可以添加自己设计的符号并进行分类，今天我们就来学习如何实现这一功能。

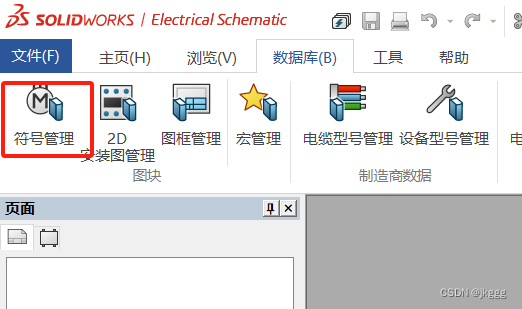

首先打开电气软件并在数据库界面打开符号管理器。

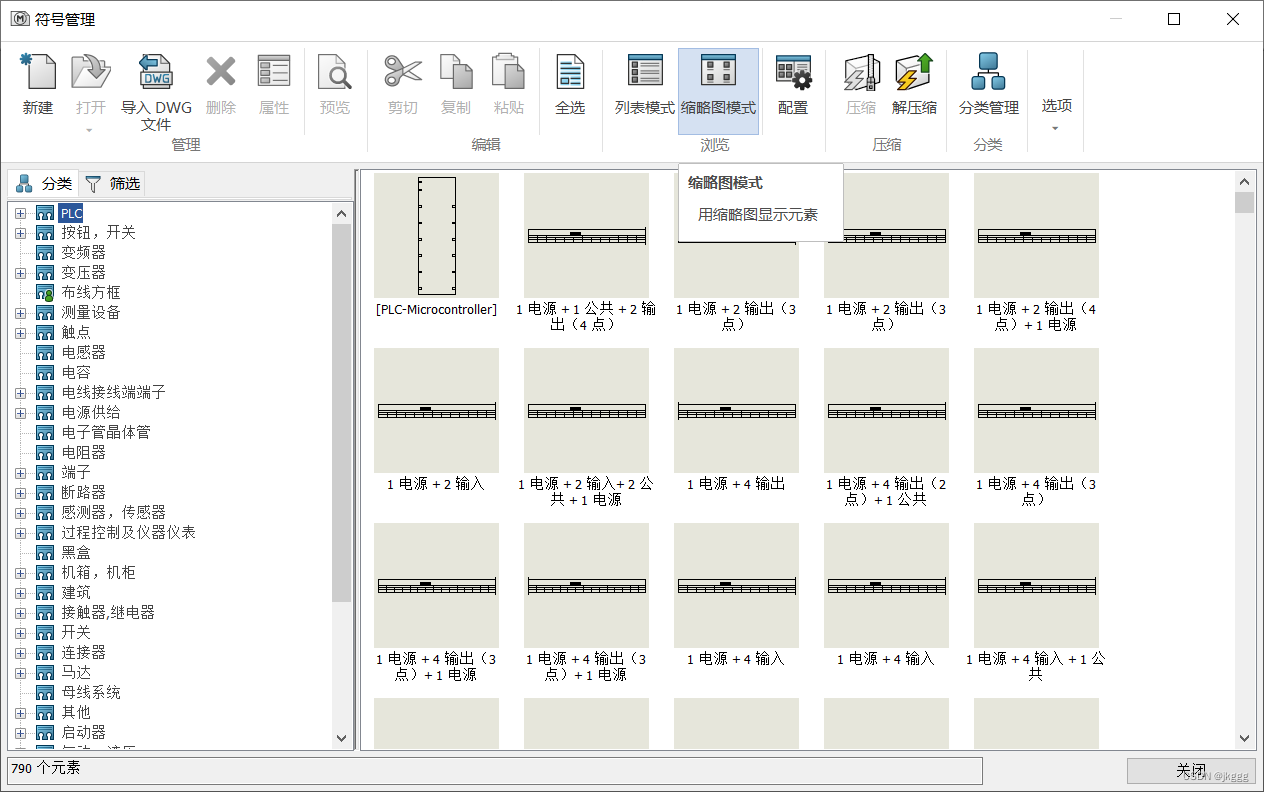

我们可以在左侧任意选择合适的分类并单击新建即可进行原理图符号的创建。首先需要对符号进行命名，可以使用系统默认的名称以避免重复，也可以自行定义以满足设计需求。符号说明需要详细填写，在原理图中我们一般都是通过说明来了解符号类型和基本信息。分类取决于我们在哪个分类文件夹下创建的符号，类型一般采用默认的多用途符号即可，当然也可以根据不同用途选择相对应的图纸类型，但需要注意不同类型在图纸中具有不同作用，须正确使用，比如原理图符号需要在原理图或混合图图纸中插入，布线方框符号仅能插入到布线方框图或混合图图纸中。
