SOLIDWORKS Electrical黑盒使用技巧总结

在SOLIDWORKS Electrical 中，有一个功能叫黑盒，它被定义为一个通用的符号，用于表示任何设备或电路模块，它是一个矩形符号框，具有可编辑的连接点，这些连接点根据连接线的需求自动生成。在我们日常设计过程中，我们可能会遇到一些比较特殊或者少见的符号，但是我们没有这种符号来进行原理图的绘制，那么，黑盒的引入，使得工程师在不需要为每个具体设备创建独特符号的情况下，能够快速地进行电气设计。它不仅可以代表带个设备，如电源、开关按钮、变频器等其他特殊模块，还可以代表整个复杂地电路系统，从而实现模块化设计。

一、 创建黑盒

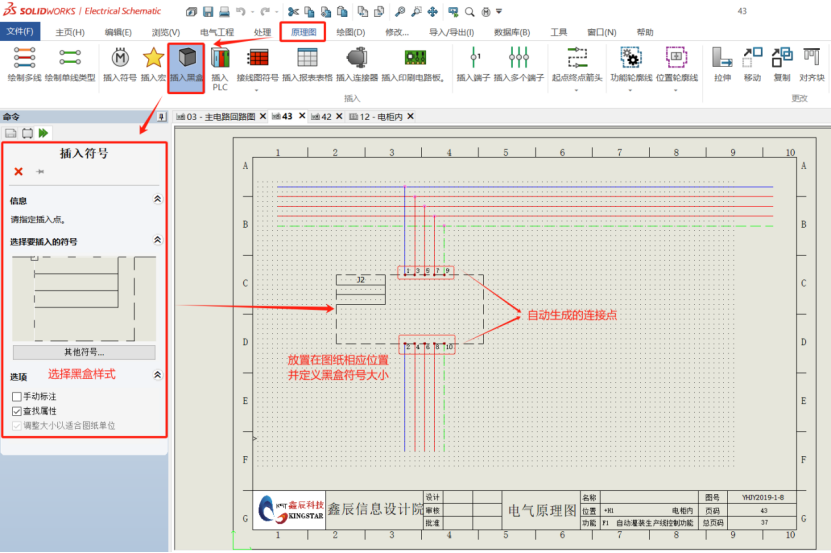

1、插入黑盒：在原理图状态下及原理图工具栏中单击黑盒，选择需要地黑盒样式，插入到图纸中，插入之后如果黑盒与电线相交则会自动生成连接点。

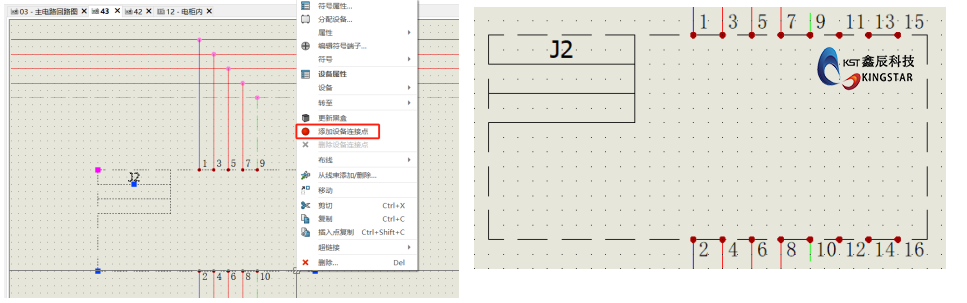

2、添加设备连接点：如后续还需增加连接点也可右键单击此黑盒选择【添加设备连接点】即可为黑盒添加连接点。并且连接点的顺序会根据鼠标点击的顺序进行排序。

3、连接电线，更新黑盒，生成新的连接点：如后续我们需要在黑盒符号其他位置添加电线连接，那么也只需右键黑盒，单击【更新黑盒】，那么连接位置的连接点会自动生成。

4、自定义命名连接点：也可右键黑盒单击【编辑符号端子】可对端子连接点进行自定义命名。也可右键选择【符号属性】-【设备型号与回路】，在下方回路状态下选中回路右键单击选择【编辑端子】进行命名。

二、 为黑盒添加制造商型号

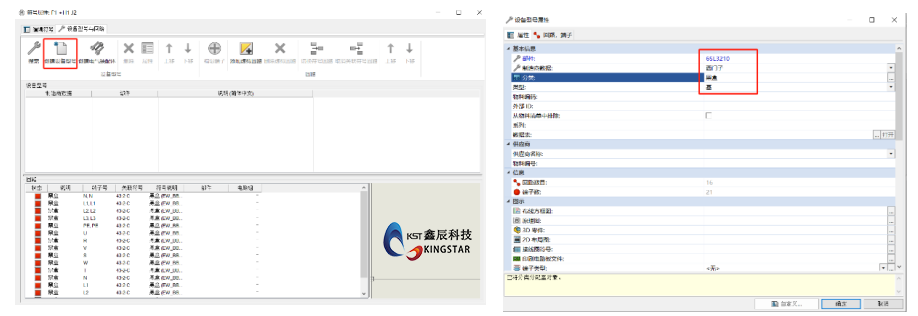

1、右键单击黑盒-【符号属性】-【设备型号与回路】-【创建设备型号】，填写以下信息，假设是部件名为6SL3210的变频器

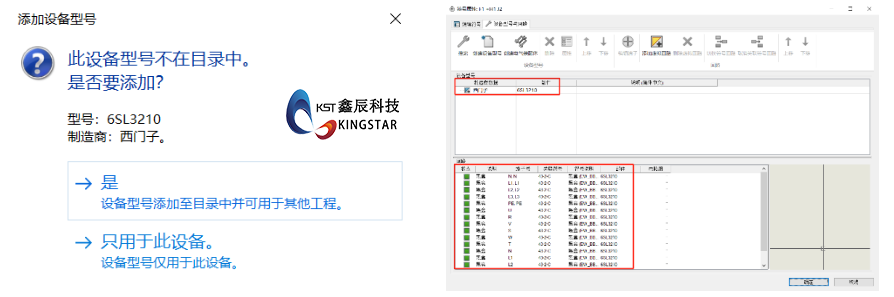

2、填完信息后单击【确定】，会弹出【此设备型号不在目录中，是否要添加?】的对话框，这个时候回路就和设备型号关联上了，我们单击【是】，最后单击【确定】。

3、 现在符号库里是还没有这个黑盒变频器符号的，我们需要把符号添加到数据库中，右键单击符号选择【符号】-【添加至数据库】。

保存为新符号，选择【创建新符号】。选择【另存为多线符号】。

选择【另存为多线符号】后会弹出【符号属性】对话框，填写对应信息，【分类】可以定义为【变频器】类型。

单击两次【确定】，符号会自动打开，连接点也进行了保留，至此符号以保存并添加了制造商型号，在数据库中也可查看到了。


三、 插入黑盒

创建完成之后即可在原理图中插入此符号。

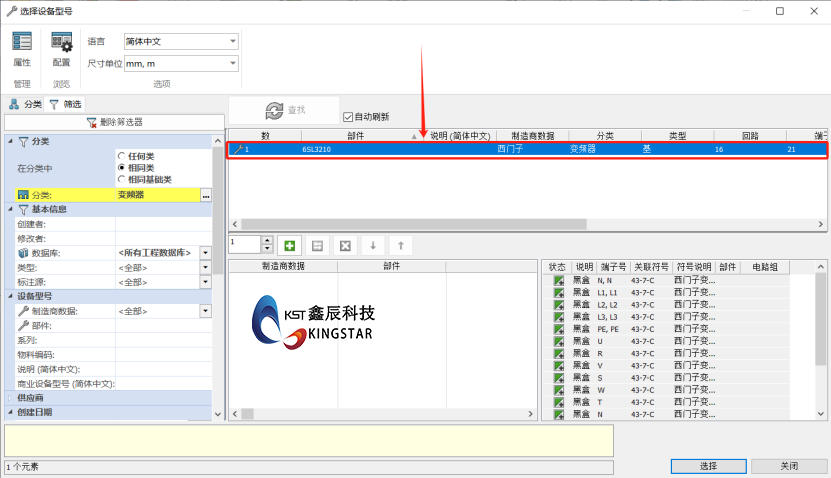

放置在图纸对应位置即可进入【符号属性】，在【设备型号与回路】中进行选型，我们也可以看到设备型号也成功添加到数据库了，双击此型号确定，最后单击选择就可成功关联了。
