本期给大家带来的是关于热设计所涉及的流体力学基础：层流和紊流研究内容，希望对大家有帮助。

某汽车风阻实验测试（图片来源于网络）

基本定义

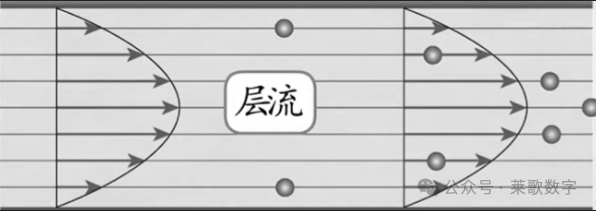

层流

层流(片流,laminar flow)：流体质点不相互混杂，流体作有序的层流动。

层流（laminar flow）是流体的一种流动状态。流体在管内低速流动时呈现为层流，其质点沿着与管轴平行的方向作平滑直线运动。流体的流速在管中心处最大，其近壁处最小。

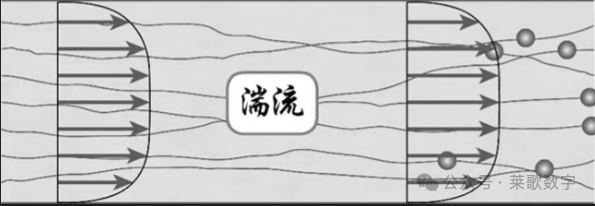

紊流（湍流）

紊流(湍流，tubulance fow)：局部速度、压力等力学量在时间和空间中发生不规脉动的流体运动。

紊流又称湍流，是流体的一种流动状态。当流速很小时，流体分层流动，互不混合，称为层流，或称为片流；

逐渐增加流速，流体的流线开始出现波状的摆动，摆动的频率及振幅随流速的增加而增加，此种流况称为过渡流；当流速增加到很大时，流线不再清楚可辨，流场中有许多小漩涡，称为湍流，又称为乱流、扰流或紊流。

紊流(Turbulent Flow)的特点：无序性：流体质点相互混掺，运动无序，运动要素具有随机性。

耗能性：除了粘性耗能外，还有更主要的由于紊动产生附加切应力引起的耗能。 扩散性：除分子扩散外，还有质点紊动引起的传质、传热和传递动量等扩散性能。

---来源百度百科

影响因素

流体力学中层流和紊流的主要影响因素包括流体的流速、管径、流体密度和流体的黏度。

通常会用雷诺数估测流体的流动状态。在圆管中，雷诺数的定义如下:

Re=ρud/μ

式中，Re表示雷诺数，ρ、u、d和u分别表示流体密度，速度，圆管直径和流体粘度雷诺数越大，流体越倾向于转为湍流。

实验表明，光滑金属圆管内，可维持层流的最大雷诺数为13800，可维持湍流的最小雷诺数约为 2320。

‌流速（u）‌：流速越大，流体越容易从层流转变为紊流。当流速增加到一定程度时，流体的流动形态会从层流转变为紊流‌。

‌管径（d）‌：管径越小，流体在管道中的流动越容易受到阻碍，从而更容易形成紊流‌。

‌流体密度（ρ）‌：流体密度越大，其流动时受到的惯性力越大，也更容易从层流转变为紊流‌。

‌流体黏度（μ）‌：黏度越小，流体的流动性越好，越容易形成紊流。黏度较大的流体在相同条件下更倾向于保持层流状态‌。

当雷诺准数（Re）小于2000时，流动类型为层流；当雷诺准数大于4000时，流动类型为紊流；当雷诺准数在2000到4000之间时，流动类型不稳定，可能是层流、紊流或两者交替出现‌。

结构设计

湍流流动有利于流体内部热量的充分交换。因此，增大流动的湍流效应，往往可以强化流体与固体壁面之间的换热效率。

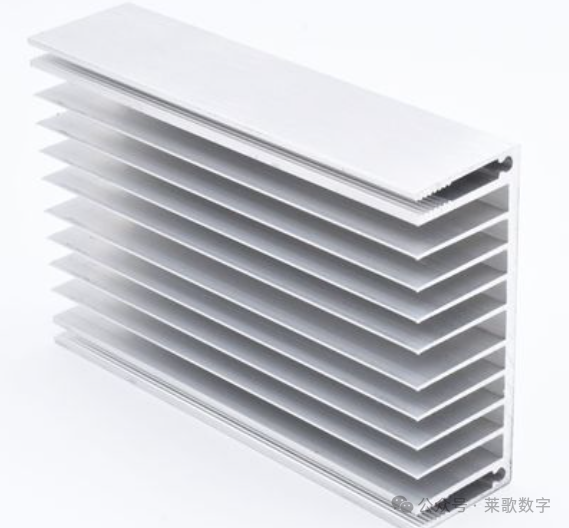

比如有些散热器翅片上会做小尺度的拉槽，如下图所示的散热器肋片上细微结构设计，

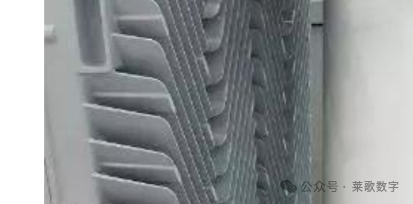

或者较长翅片式散热器的错齿设计，都可视为湍流效应的使用，如下图所示，

仿真软件

用仿真软件进行模拟时，尤其是液冷仿真的项目，我们得注意工质的几个关键参数，比如粘度，这个直接影响内部的流阻，从而影响整体的散热性能。

为什么说粘度参数很重要？

通俗来说：粘性是流体阻碍自身流动的特性。粘性是流体持续剪切变形时内部产生剪切力的性质。

粘性宏观上体现为流体之间的动摩擦力。

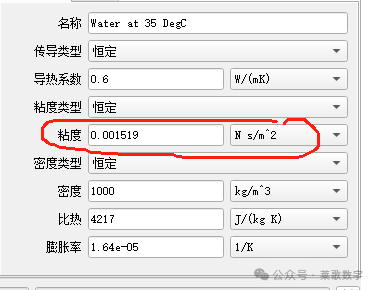

如果这个参数设置错误，会直接导致最后的仿真数据不准，所以在仿真配置时，得查清楚相关温度下的参数情况，如下图所示，

同时，得注意单位换算，具体换算与相关计算公式，可点击下方链接领取。

工程实用手册：热设计理论计算公式大全 | 周末福利大放送

后面我们出一期内容，关于FloEFD软件对产品的风阻系数、风阻仿真模拟的方法，大家点个关注，敬请期待。
