最近和相关业内人士探讨了关于微通道技术、生产及其应用等领域的内容，发现目前对于微通道散热的检测技术的了解需求比较迫切。

本期给大家带来的是关于微通道液冷散热技术流通性、密封性等试验检测方法研究内容，希望对大家有帮助。

微通道设计应促进良好的流体动力学特性，避免死区和沟流现象‌，在高温、高压等运行条件下确保无泄漏，同时具备高效散热的特性，从而保障设备正常的长期稳定运行。

《机械设计与制造》2023年3月期中有篇《某微通道液冷板的性能分析与优化》的文章介绍了关于此方面的内容，研究表明：

增大冷却液与翅柱肋片的接触面积后，三种改进型液冷板的散热性能都优于常规矩形通道液冷板。

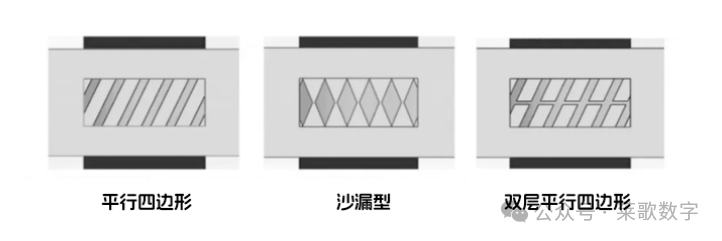

不同截面微通道冷板结构示意图

“沙漏型”翅柱冷板的散热性能适中，平行四边形翅柱冷板散热性能最差，双层平行四边形翅柱冷板散热性能最优。在流阻方面，“沙漏型”冷板的流阻明显低于其它两种。

那么对于这种微通道散热结构的相关检测现状如何呢？

以下是微通道液冷散热技术流通性、密封性等试验检测方法的国内外标准：

• 密封性检测标准：

  • 国内标准：目前没有专门针对微通道液冷散热技术密封性的特定国标，但可参考相关标准。如 GB/T 12346 是用于测试机械密封的标准；液冷散热器相关的电气安全标准 gb4706.1-2005、环境适应性标准 gb/t2423 系列、电磁兼容性（EMC）标准 gb/t17626 系列也可能涉及密封性相关测试。

  • 国际标准：ISO 1167 是用于塑料管道系统的气密性和水密性测试标准；ASTM D 857 是静态密封性能测试标准；DIN 28430 是用于液体密封系统的安全性标准。

• 密封性检测方法：

  • 压力法：又称为降压法、气检法，通常有直压气密检测、差压气密性检测等多种检测方式。直压检测方式是把特定压力的气体注入液冷板部件，通过保压观察工件内部压力变化的大小，进而判断液冷板工件是否存在泄漏；观察其保压情况，如果保压能力超过标准，则液冷板气密性能较好。

  • 浸泡法：又称水检，将待检的微通道液冷散热部件浸入水中，然后观察是否有气泡产生，如有气泡，说明有漏洞，不符合检测标准。

  • 氢检漏法：在检测之前，准备一个装水的容器，将容器内的水加压处理，使容器的水压前后差值在 5-10MPa 之间，再将微通道液冷散热部件的输出口放置在加压容器的水面下，如发生泄漏，那么输出口处的氢气就会被水吸收，而水里的氢气用检测仪器进行检测，就能定位泄漏点的位置。

  • 热循环法：先将微通道液冷散热部件放于低温环境中，然后快速加热到高温环境，观察部件是否有变形或产生漏洞的情况，如存在，则说明气密不佳。

• 流通性检测方法：

  • 流量测试法：通过在系统中安装流量计，测量在一定时间内通过微通道的液体流量。将微通道液冷散热系统连接到稳定的液体供应源，调节供应压力和温度等参数至设定值，开启系统运行一段时间后，读取流量计的数值，与设计要求的流量范围进行对比，判断流通性是否合格。

  • 压力降测试法：在微通道的入口和出口处安装压力传感器，测量液体通过微通道时的压力降。根据流体力学原理，在一定的流量下，微通道的流通性越好，压力降越小。通过对比实际测量的压力降与理论计算或经验值，评估微通道的流通性。若压力降超过允许范围，可能意味着微通道存在堵塞、狭窄或其他影响流通的问题。

  • 示踪粒子法：在液体中添加示踪粒子，通过高速摄像机或其他成像设备观察示踪粒子在微通道内的流动情况。可以分析粒子的运动轨迹、速度分布等，直观地了解液体在微通道内的流动状态，判断是否存在死区、涡流或流动不均匀等影响流通性的现象。例如，若发现示踪粒子在某些区域停留时间过长或出现明显的聚集，就可能表明该区域流通性较差。

YD/T 6049-2024《冷板式液冷整机柜服务器技术要求和测试方法》：首个液冷整机柜服务器领域的行业标准，不是专门针对微通道液冷散热技术，但该标准规定了在散热方面，对微通道液冷散热系统的性能、可靠性等提出了间接要求，比如测试方法部分则为微通道液冷散热系统的检测提供了一定的指导，有助于规范微通道液冷技术在数据中心冷板式液冷整机柜服务器中的应用。

ISO 1167《塑料管道系统 热塑性塑料管材和管件 耐内压性能的测定》：对于微通道液冷散热系统中可能使用到的塑料管道部分，该标准可用于评估其耐内压性能。

微通道液冷系统中的液体在流动时会对管道产生一定压力，通过遵循此标准进行测试，能确保管道在规定压力和时间下不发生破裂或泄漏，保障微通道液冷系统的密封性和稳定性。

ASTM D 857《静态密封性能测试标准》：主要用于测试各种密封材料和密封结构在静态条件下的密封性能。

在微通道液冷散热技术中，涉及到众多的连接部位和密封点，如微通道与散热器主体的连接、管道接口处等，都需要良好的密封性能来防止冷却液泄漏。

该标准提供了一系列的测试方法和评价指标，帮助确定密封部件是否满足微通道液冷系统的密封要求。
