OpenCV CUDA 模块光流处理------实现 Lucas-Kanade 稀疏光流（Sparse Optical Flow）的类DensePyrLKOpticalFlow

• 操作系统：ubuntu22.04
• OpenCV版本：OpenCV4.9
• IDE:Visual Studio Code
• 编程语言：C++11

算法描述

cv::cuda::DensePyrLKOpticalFlow是OpenCV CUDA模块中实现Lucas-Kanade稀疏光流（Sparse Optical Flow）的类，但它也可以通过参数配置来计算稠密光流（Dense Optical Flow）。

这个类是 cv::cuda::DenseOpticalFlow 的子类，因此它遵循统一的接口，并支持在 GPU 上高效运行 Lucas-Kanade 类型的光流算法。

类定义概览

属性	说明
头文件	<opencv2/cudaoptflow.hpp>
命名空间	cv::cuda
继承自	cv::cuda::DenseOpticalFlow
用途	在 GPU上实现基于金字塔的Lucas-Kanade光流算法（稀疏或稠密）
加速方式	利用CUDA进行GPU加速

算法背景：Lucas-Kanade 光流

Lucas-Kanade (LK) 是一种经典的稀疏光流算法，用于追踪图像中的关键点运动。标准LK只适用于小位移，但通过构建图像金字塔（PyrLK），可以处理更大范围的运动。

虽然LK本质上是“稀疏”的，但DensePyrLKOpticalFlow支持在整幅图像上进行稠密估计（即每个像素都计算一个运动向量）。

创建对象与常用函数

创建实例：

cv::Ptr<cv::cuda::DensePyrLKOpticalFlow> optflow = cv::cuda::DensePyrLKOpticalFlow::create
(
    cv::Size winSize,       // 窗口大小，如 cv::Size(21, 21)
    int numLevels,          // 图像金字塔层数
    int itersPerLevel,      // 每层迭代次数
    bool useInitialFlow     // 是否使用初始光流估计
);

示例：

cv::Ptr<cv::cuda::DensePyrLKOpticalFlow> optflow = cv::cuda::DensePyrLKOpticalFlow::create
(
    cv::Size(21, 21),   // 窗口大小
    5,                  // 金字塔层数
    30,                 // 每层迭代次数
    false               // 不使用初始 flow
);

常用成员函数

函数名	描述
calc(InputArray I0, InputArray I1, InputOutputArray flow, Stream& stream = Stream::Null())	计算光流（必须为灰度图 CV_8UC1 或 CV_32FC1）
getWinSize() / setWinSize(cv::Size)	获取/设置窗口大小
getNumLevels() / setNumLevels(int)	获取/设置金字塔层数
getIterations() / setIterations(int)	获取/设置每层迭代次数
collectGarbage()	手动释放内部缓存资源

代码示例

#include <opencv2/cudaoptflow.hpp>
#include <opencv2/cudaimgproc.hpp>
#include <opencv2/opencv.hpp>

using namespace cv;
using namespace cv::cuda;

int main()
{
    // Step 1: 加载图像（请替换为你自己的路径）
    Mat frame1 = imread("/media/dingxin/data/study/OpenCV/sources/images/frame1.png", IMREAD_GRAYSCALE);
    Mat frame2 = imread("/media/dingxin/data/study/OpenCV/sources/images/frame2.png", IMREAD_GRAYSCALE);

    if (frame1.empty() || frame2.empty())
    {
        std::cerr << "无法加载图像！" << std::endl;
        return -1;
    }

    // Step 2: 上传到 GPU
    GpuMat d_frame1, d_frame2;
    d_frame1.upload(frame1);
    d_frame2.upload(frame2);

    // Step 3: 创建 DensePyrLKOpticalFlow 对象
    Ptr<DensePyrLKOpticalFlow> optflow = DensePyrLKOpticalFlow::create(
        Size(21, 21),   // 窗口大小
        5,              // 金字塔层数
        30,             // 每层迭代次数
        false           // 不使用初始 flow
    );

    // Step 4: 准备输出矩阵（CV_32FC2 格式）
    GpuMat d_flow;

    // Step 5: 执行光流计算
    optflow->calc(d_frame1, d_frame2, d_flow);

    // Step 6: 下载结果到 CPU
    Mat host_flow;
    d_flow.download(host_flow);  // host_flow 类型为 CV_32FC2

    // Step 7: 分离 flow_x 和 flow_y
    std::vector<Mat> flow_parts(2);
    split(host_flow, flow_parts);  // flow_parts[0] = dx, flow_parts[1] = dy

    // Step 8: 显示 flow_x 和 flow_y
    normalize(flow_parts[0], flow_parts[0], 0, 1, NORM_MINMAX);
    normalize(flow_parts[1], flow_parts[1], 0, 1, NORM_MINMAX);

    imshow("Flow X", flow_parts[0]);
    imshow("Flow Y", flow_parts[1]);

    // Step 9: 合成彩色光流图（HSV 表示方向和强度）
    Mat mag, ang;
    cartToPolar(flow_parts[0], flow_parts[1], mag, ang, true);

    Mat hsv_channels[] = {
        ang,
        Mat::ones(ang.size(), CV_32F),
        mag
    };

    Mat hsv_merged;
    merge(hsv_channels, 3, hsv_merged);
    hsv_merged.convertTo(hsv_merged, CV_8U, 255);

    Mat bgr_out;
    cv::cvtColor(hsv_merged, bgr_out, cv::COLOR_HSV2BGR);

    imshow("Optical Flow HSV", bgr_out);

    waitKey(0);
    return 0;
}

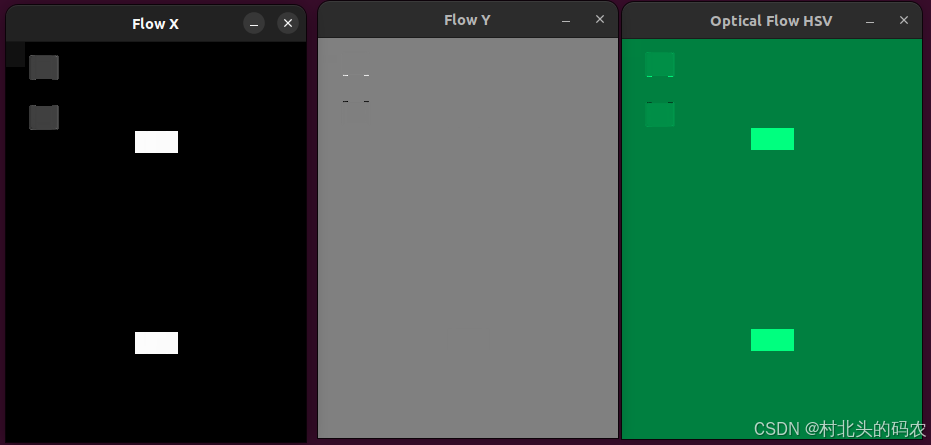

运行结果
