[人脸对齐]Semantic Alignment: Finding Semantically Consistent Ground-truth for Facial Landmark Detection

转载请注明作者和出处： http://blog.csdn.net/john_bh/

论文链接: Semantic Alignment: Finding Semantically Consistent Ground-truth for Facial Landmark Detection
作者及团队：中国科学院自动化研究所模式识别国家实验室 & 美国科学院
会议及时间：CVPR 2019
code:

1. 主要贡献

解决 facial landmark semantic ambiguity 问题。

作者提出在人脸关键点标注和预测中 landmark 存在semantic ambiguity 问题。semantic ambiguity是指一些 landmark(如沿脸部轮廓均匀分布的 landmark)定义不清晰、不准确，导致标注者标注不一致。这将会导致接下来模型的性能下降。

1. 作者提出提出了一个新的概率模型，该模型引入了一个潜在变量，即语义上一致的‘real’ ground-truth来优化。框架包含两部分：第一部分是训练 landmark 检测的CNN 网络；第二部分是搜索 ‘real’ ground-truth。这两个部分是交替优化的:搜索“real”ground-truth监督CNN的训练;训练的CNN协助寻找 ‘real’ ground-truth。
2. 提出了一种基于全局面形约束的全局热图校正单元(global heatmap correction unit:GHCU)来校正由于遮挡和低质量而导致的预测异常点。

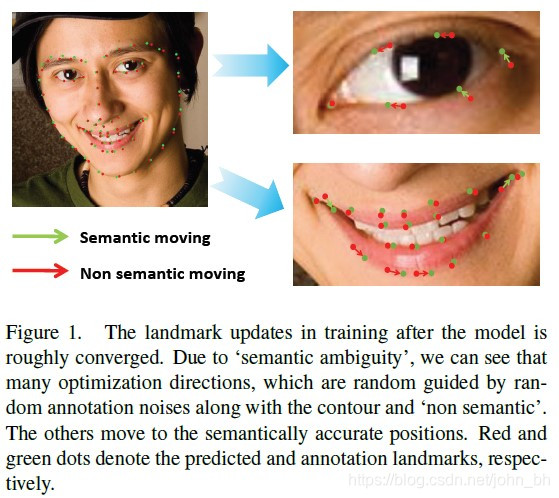

“语义歧义”使注释者对弱语义点的位置感到困惑，注释者在注释过程中不可避免地引入随机噪声。不一致和不精确的标注会误导CNN的训练，导致性能下降。具体来说，当深层模型大致收敛于公共数据库提供的地面真相时，网络训练就会被“语义歧义”引起的随机注释噪声所误导。图1所示。显然，这些噪声会使网络训练陷入局部极小值，导致结果退化。红色：预测的landmark；绿色：标注的landmark。

2. Semantic ambiguity

Semantic ambiguity 是指一些landmarks没有明确准确的定义。作者发现语义歧义可能发生在任何面部点上，但主要发生在语义较弱的面部点上。例如，定义landmarks沿面部轮廓均匀分布，而不明确其确切位置。这种模糊性可能会影响:

1. 注释的准确性：在对数据库进行注释时，注释者可能会引入随机错误，从而对那些缺乏明确定义的弱语义点产生不一致的ground-truths。
2. 深度模型训练的收敛性：不一致的ground-truths会产生不一致的反向传播梯度，导致模型收敛困难。

CNN为弱语义点提供了一个候选区域，而不是一个确定的位置。
如图2 (a)所示。可以看到，语义强点的热图接近高斯分布，而语义弱点的三维热图有一个“flat hat”，意思是该区域的置信度非常相似。因为选择置信度最高的位置作为输出，landmark detector倾向于输出‘flat hat’ 上一个随机位置。

图2 (b)eyebrow从不同的检查点随眉缘波动，总是产生相当大的损失需要优化。然而，这种损失是无效的，因为来自不同检查点的预测点也会在注释位置的邻近区域波动(图2 (b)中的绿色点)。可以看出，模型收敛后，标注噪声造成的损失主导了反向传播的梯度，使得网络训练陷入了局部极小值。红色点：不同迭代中预测的landmark; 绿色点：标注点。

3. Semantically consistent alignment

1. 使用概率模型对landmark检测问题建模。 从概率的角度来看，训练一个基于cnn的 landmark 检测器可以表述为一个似然最大化问题:

   其中 $o\in R^{2N}$ 是 landmark 的坐标，$N$ 是 landmark 数量，$x$ 是图像，$W$ 是CNN 参数。

   热图上的一个像素值可以作为该像素上一个特定landmark的置信度。因此，整个热图作为图像上的概率分布。

   假设存在一个没有semantic ambiguity的‘real’ ground-truth，可以更好地监督网络训练，所以引入了一个潜在变量 $\hat{y}$ 表示‘real’ ground-truth，解决人为注释噪声引起的semantic ambiguity。

   公式(1)可以重新表示为公式(2):

   其中 $o$ 是 $\hat{y}$的观测值；$P(o|\hat{y})$ 是给定$o,\hat{y}$ 的先验; $P(\hat{y}|x;W)$ 似然

2. 先验模型建模：Prior model of ‘real’ ground truth：
   为了优化公式2，需要一个比较好的先验模型来规范化 $\hat{y}$ ,并且减少搜索空间。假设第 $k$ 个 landmark ${\hat{y}}^k$ 接近 $o^k$，因此，先验模型可以表示为在 { o k ， y ^ k } \{o^k，\hat y^k\} {ok，y^​k}对上的高斯相似性:

   其中 ${\sigma }_1$ 控制misalignment 的灵敏度，$o^k$在迭代过过程中初始为人为的标注，并且会不断更新。

3. 似然估计建模：Network likelihood model
   通过置信度图来表示逐点联合概率，该置信度图可以通过深度模型的热图来建模。Hourglass 预测的热图包含以 ground-truth ${\hat{y}}^k$ 为中心的2D 高斯特特征图。对于任何一个位置 $y$，$y$ 周围的热图区域遵循标准高斯越多， $y$ 是 $\hat{y}$ 的可能性越大，所以似然可以建模为预测热图(预测分布)和标准高斯分布(预期分布) 之间的根部距离。（皮尔森卡方校验）：

   其中 $E$ 表示标准高斯热图，理想的表现；$\Phi$ 表示预测热图上的一个裁剪块(大小和高斯模板一样)，中心在 $y$上。

   然后，联合概率就可以建模为所有 landmark 上最大的高斯相似性的乘积:

   其中 $k$ 表示 landmark 的索引； ${\sigma }_2$ 表示 bandwidth of likelihood。

   首先使用人工标注的信息训练一个网络。然后，将经过训练的网络看作是一个超级注释器来指导对 $\hat{y}$搜索。因为训练好的网络能够从整个训练集中捕获 annotation noise 的统计规律，从而生成更好的semantic consistency预测。

4. Optimization

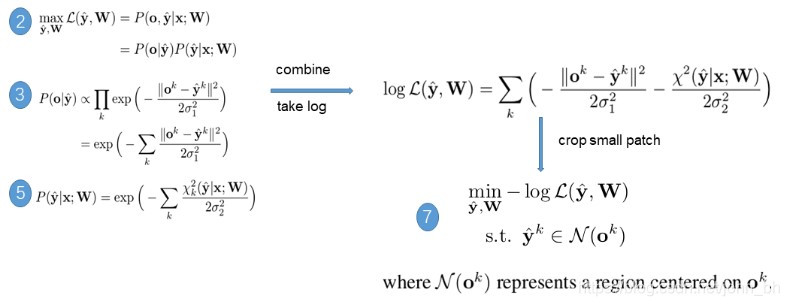

   合并公式2，3，5，对 likelihood 取对数得到公式6，减小搜索空间，公式6可以改写为公式7：

   优化公式7，在每轮迭代中，$w$ 固定，搜索 $\hat{y}$，然后 $\hat{y}$ 固定，更新$w$ ，交替优化。

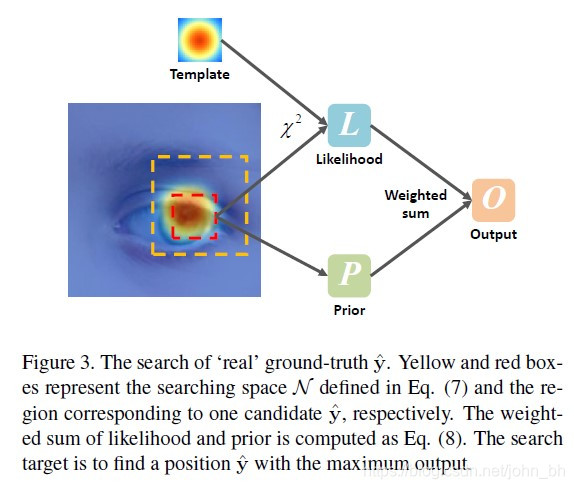

   第一步：$w$ 固定，搜索 $\hat{y}$：在 $\mathcal{N}(o^k)$ 区域内的所有像素内搜索 ${\hat{y}}^k$，如 Figure3.所示。黄色box 表示定义的搜索空间 $\mathcal{N}$; 红色 box 表示该区域对应一个候选区域 $\hat{y}$。

   最小化 loss 如公式8：

   其中 在第一次迭代中 ${\hat{y}}^k$ 的观察值 $o^k$ 是人工标注的（ground-truth）,从第二次迭代开始，$o^k$ 更新为 ${\hat{y}}_{t-1}^k$，即上一次迭代后 ${\hat{y}}^k$的结果。随着迭代的进行，${\hat{y}}_t^k$ 收敛到 ‘real’ ground-truth，因为当前的观测值 $o^k$（即 ${\hat{y}}_{t-1}^k$）和CNN预测都将变得更加可信。

   第二步： $\hat{y}$ 固定，更新$w$：

   优化成为 $\hat{y}$ 监督下的典型训练网络过程，其中 $\hat{y}$ 是第一步中得到的潜在的 ‘real’ ground-truth。
   图4显示了 从观测的$o$ ($\hat{y}$ 是最后的迭代)到估计的 real ground-truth $\hat{y}$ 逐渐收敛的过程。发现优化$\hat{y}$的语义一致性很容易收敛到一个稳定的位置,不再有图2 b中存在的难以收敛问题。绿色点： observation $o$；红色点：估计 real ground-truth $\hat{y}$ 。


5. Global heatmap correction unit：解决遮挡，低质量图像问题。

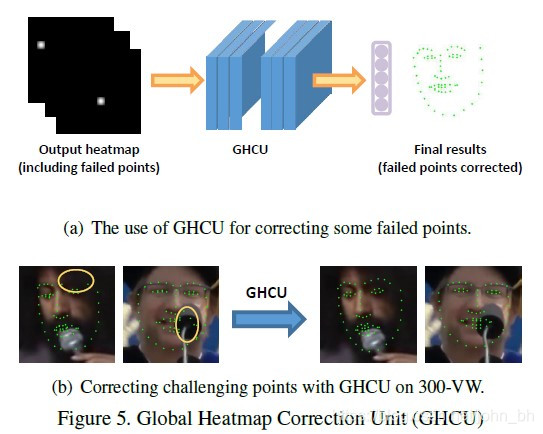

   传统的基于热图的方法将每个landmark作为一个单独的任务进行预测，而不考虑全局的脸型。当模型拟合低质量和遮挡图像时，预测可能会失败，图5b所示，异常值如遮挡破坏了面部形状，显著降低了整体性能。

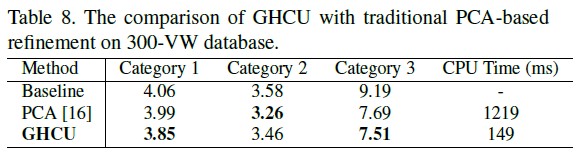

   把预测的热图作为输入,并通过轻量CNN(如表1所示) 直接回归 $\hat{y}$。GHCU从训练数据中隐式学习整体人脸形状约束，并始终给出人脸形状landmarks,，如图5所示。实验表明，在同一硬件平台上，GHCU拟合速度比PCA快8倍，拟合精度也比PCA高。


4. Experiments

• 300W
  如表2所示，HGs + SA + GHCU 相比HGs + SA 有很小的提升，是因为GHCU 主要解决低分辨率，遮挡等问题的图像，而300W图像的分辨率比较高。作者有引入了Norm（normalize the in-plane-rotation by training a preprocessing network）HGs+SA+GHCU+Norm，发现模型有很大提升。

• AFLW

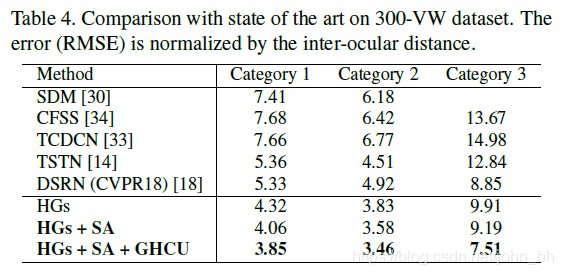

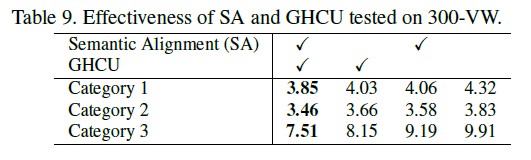

• 300-VW

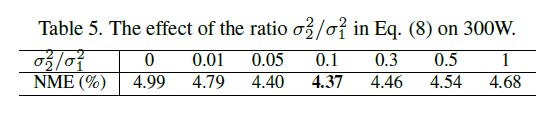

• Balance of prior and likelihood
