86盒显示屏的串口屏方案

1. 主要概况

86盒显示屏主要安装在墙壁的86暗盒中，在新风系统、开关面板、线控器和智能家居中得到广泛的运用。
目前流行的86盒液晶屏有两款，一款点阵为480480,一款点阵为720*720.都是3.95"的屏幕大小。
我们基于现有液晶屏，开发成工业串口液晶显示触摸屏，用人机界面组态软件UIedit做开发，工业液晶显示触摸屏是一种包含TFT LCD显示屏、LCD控制器、触摸屏、人机界面组态软件系统和单片机TTL电平串口，RS232，RS485，以太网等通讯接口于一体的嵌入式智能显示终端。MCU只需要一个串口通讯接口就能轻松实现文本、GUI、图片、动画显示和触摸控制等功能。支持多种常用组态控件：按钮控件、文本控件、图标控件、动画控件、滑块控件、二维码控件等，为用户节省99%的程序开发量，86盒显示屏真正的“所见即所得，零代码编程”。

2. 外形结构：
   ![在这里插入图片描述](https://img-blog.csdnimg.cn/20191023100841930.jpeg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2pvaG56aG
   FuZ2Rhb3lpbmc=,size_16,color_FFFFFF,t_70)

液晶屏实物图

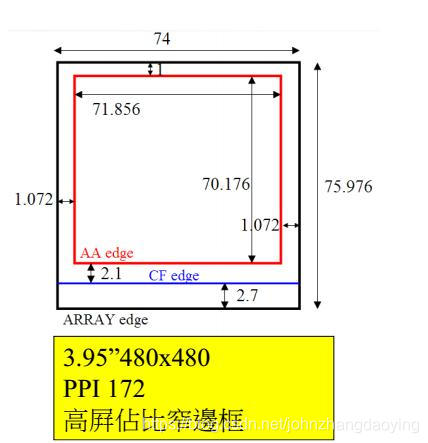

液晶模组结构图

配框效果图
