Qgis 绘制要素并保存为shp文件

1.Qgis下载并安装(如果有安装好直接跳到第2步)
Qgis下载链接,点击跳转

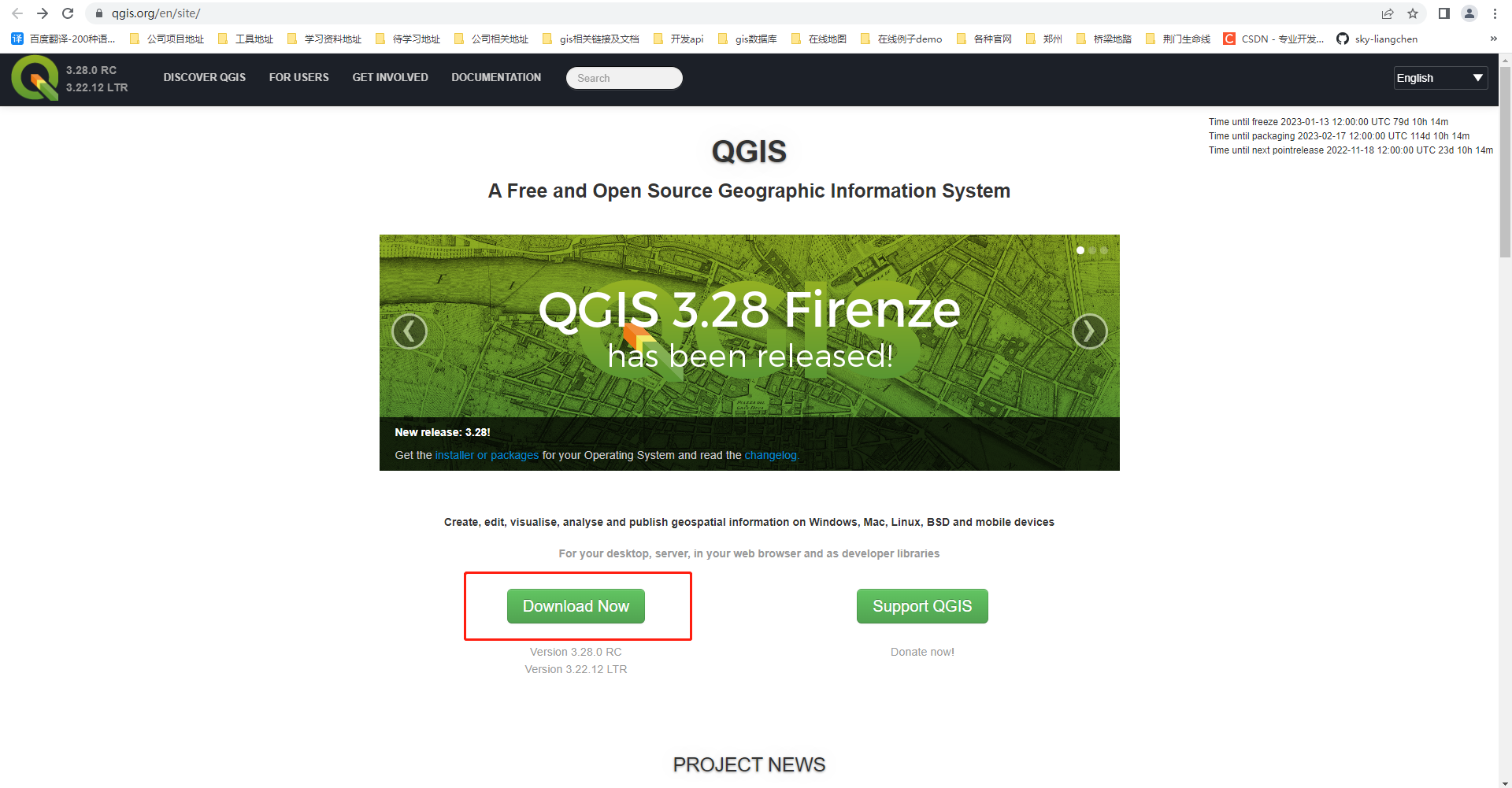

官网如下图所示:
在这里插入图片描述

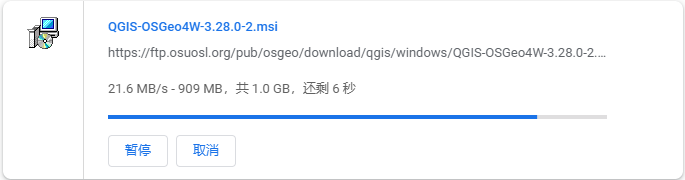

下载中::
在这里插入图片描述
下载完成:
在这里插入图片描述
下载完成后正常默认安装即可

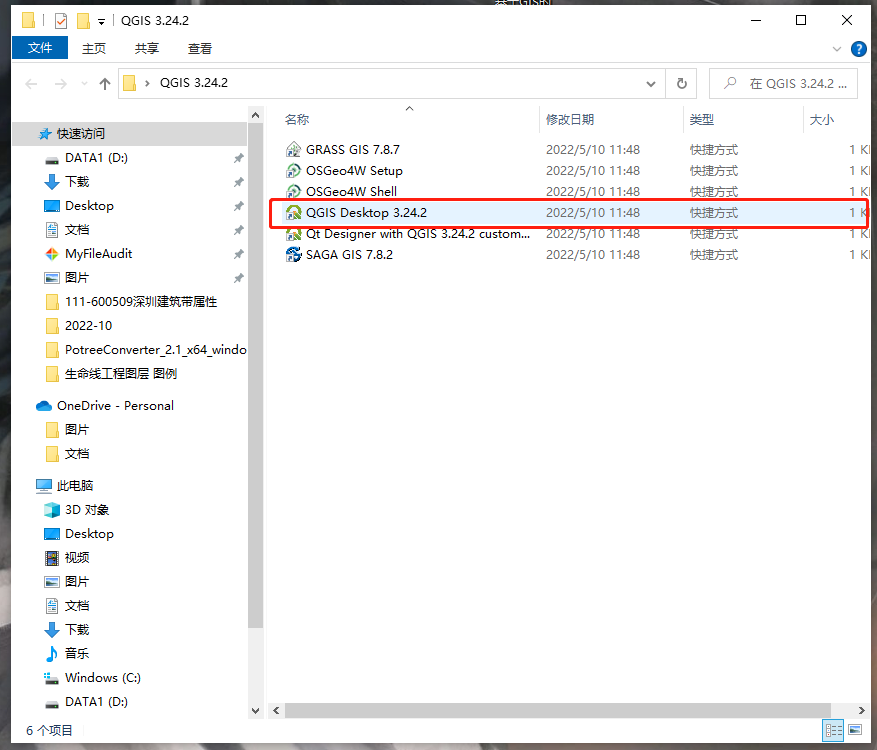

安装好之后会有如下的一个文件夹:
在这里插入图片描述
正常使用只需要打开QGIS Desktop 即我红线框选的即可,双击打开软件,如果安装后未出现如下文件夹,也可通过快捷搜索等方式找到QGIS Desktop打开。

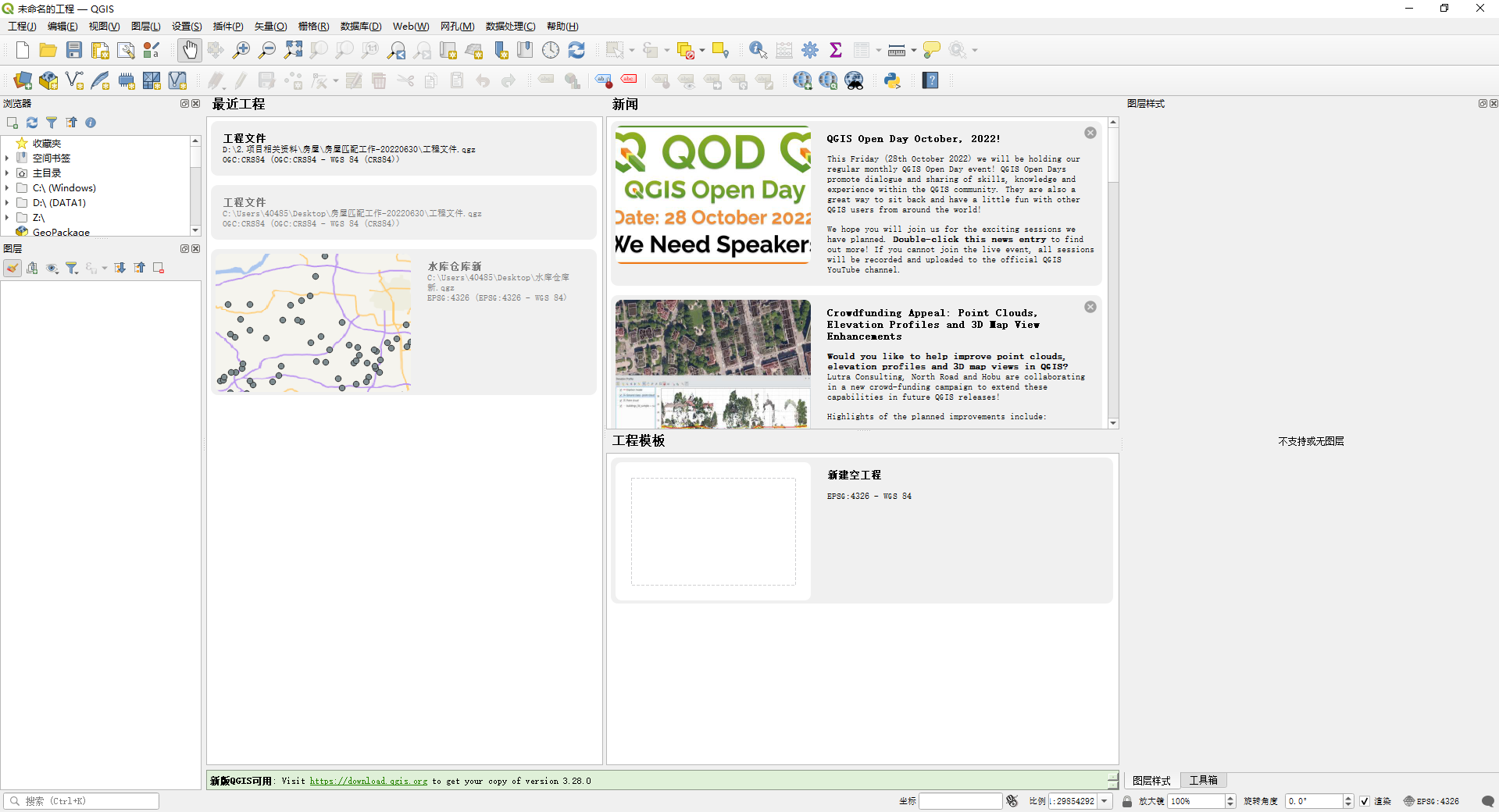

2.双击打开软件界面如下:
在这里插入图片描述

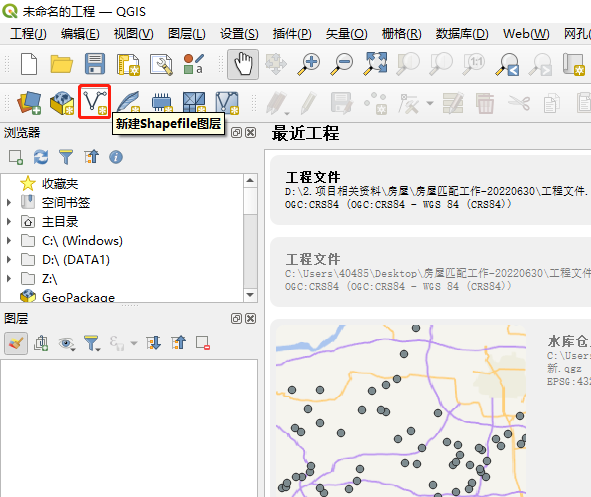

3.新建shp图层:
在这里插入图片描述

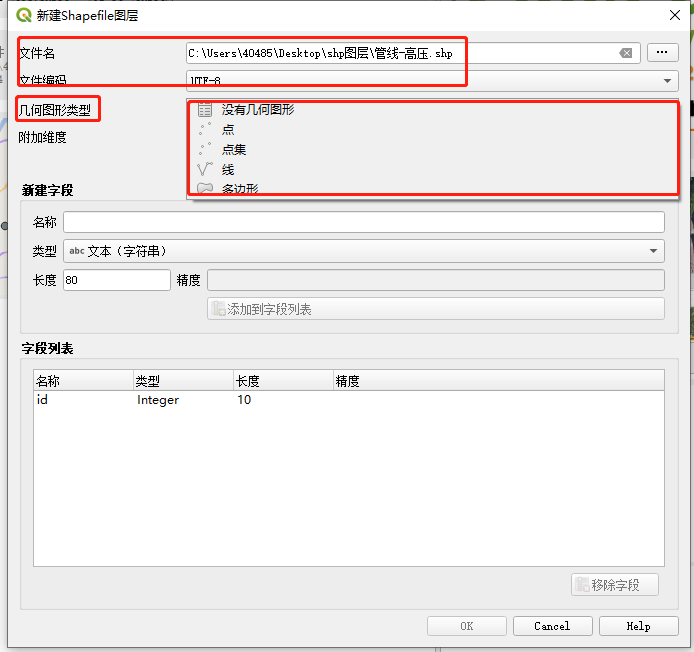

点击新建后回出现如下选项:
1.文件位置:建好专门存放的文件夹选择并设置好图层名称
2.文件编码:UTF-8
3.几何图形类型:是线则选择线
4.附加纬度:默认为84坐标系

EPSG:4326-WGS84

在这里插入图片描述

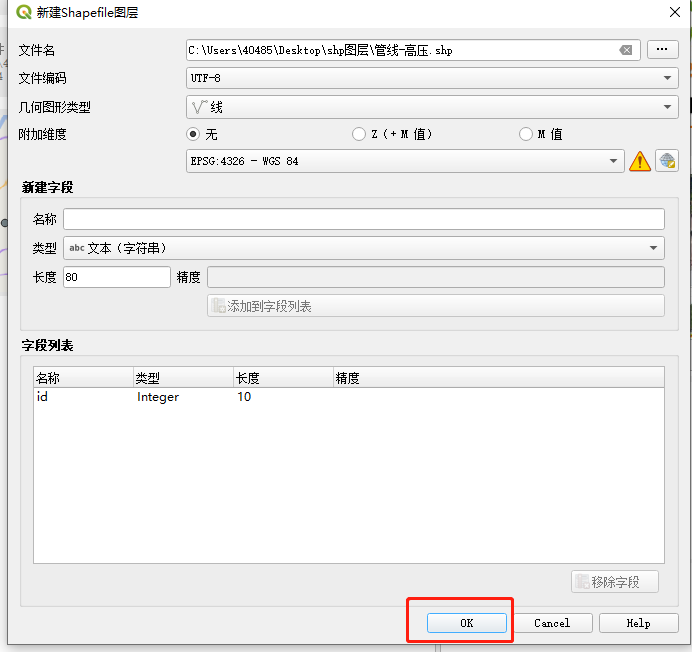

这里我选择的是线,并且将这个文件名设置为”管线-高压“,如下图所示 ,最后点击OK即可
在这里插入图片描述

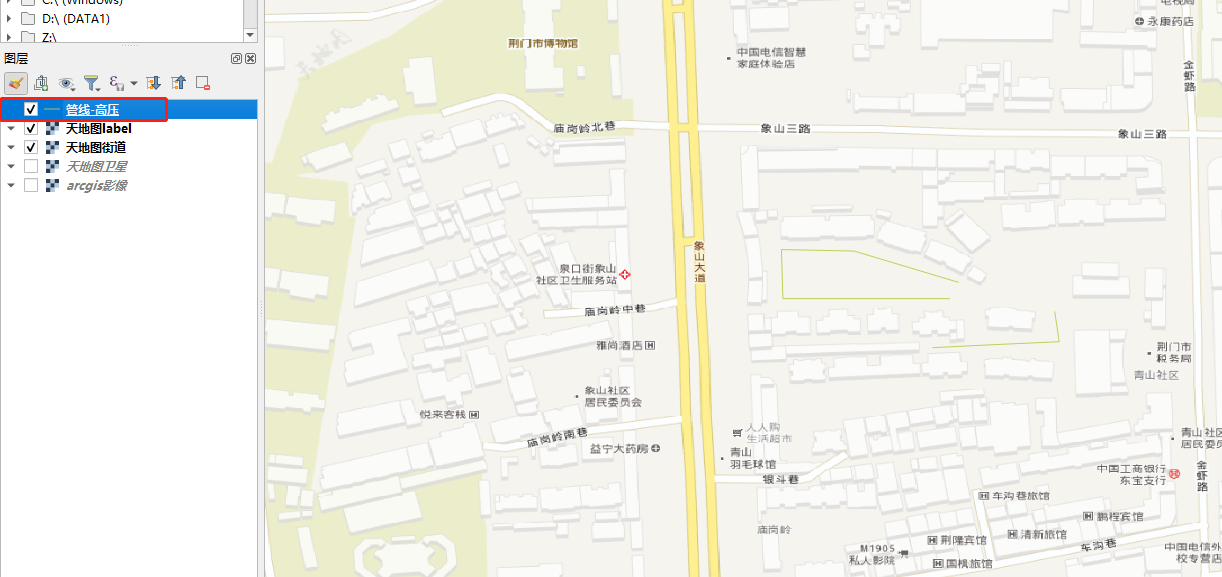

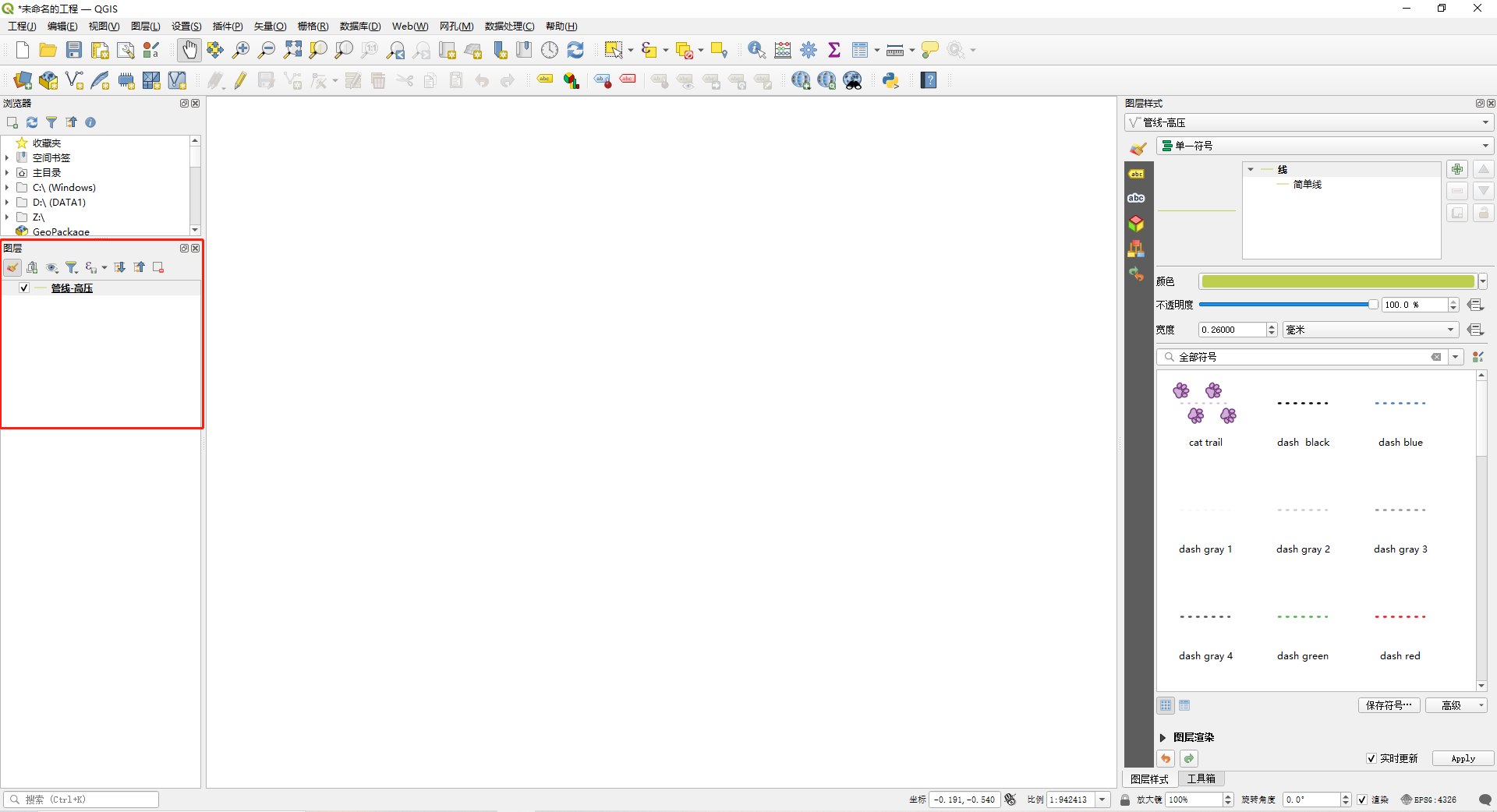

这样你的图层栏处会出现一个图层为你刚刚新建的图层:
在这里插入图片描述

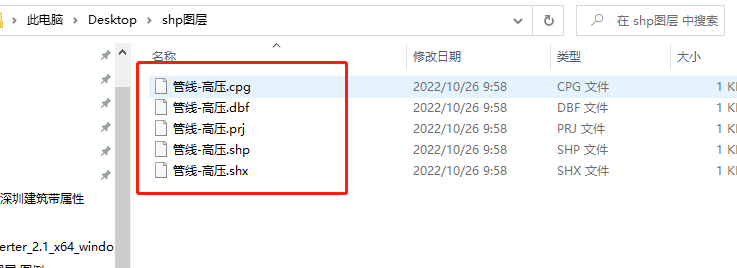

同时你的文件夹内会出现如下几个文件:
在这里插入图片描述

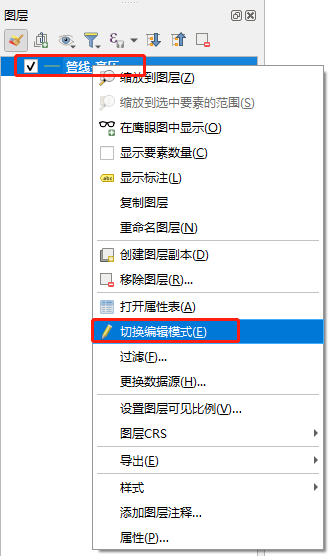

4.绘制,首先右击图层,切换到编辑模式
在这里插入图片描述
点击添加线要素工具
在这里插入图片描述
5.绘制并添加到图层内:(右击结束并设置默认属性id,如果你有多个属性想设置的也可以在新建图层的时候就创建好字段)
在这里插入图片描述

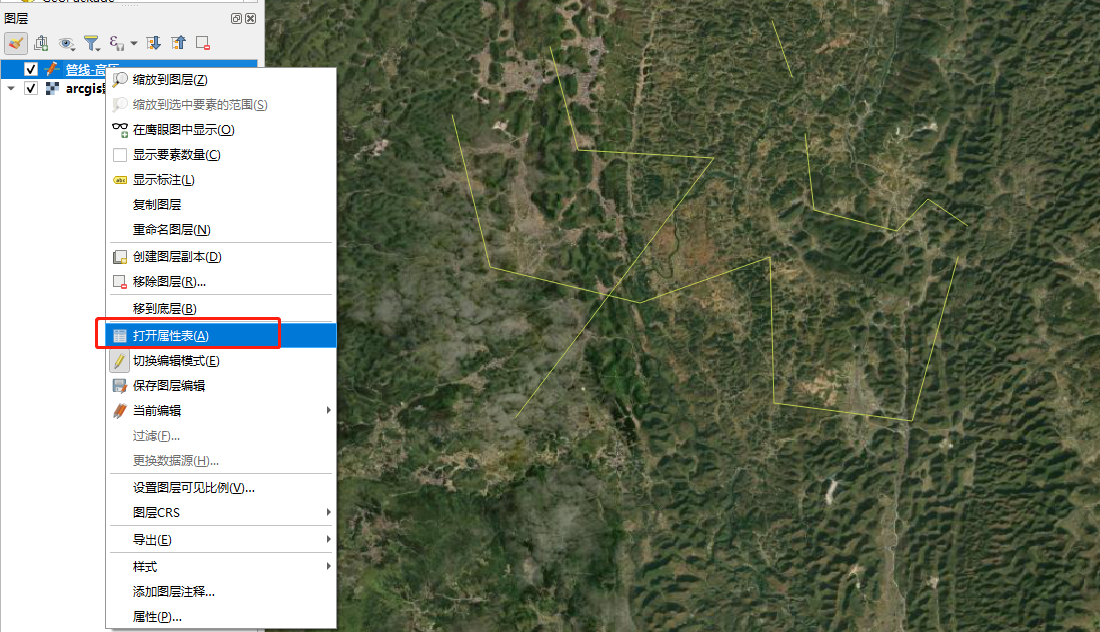

6.右击-查看属性表可查看要素个数等:
在这里插入图片描述

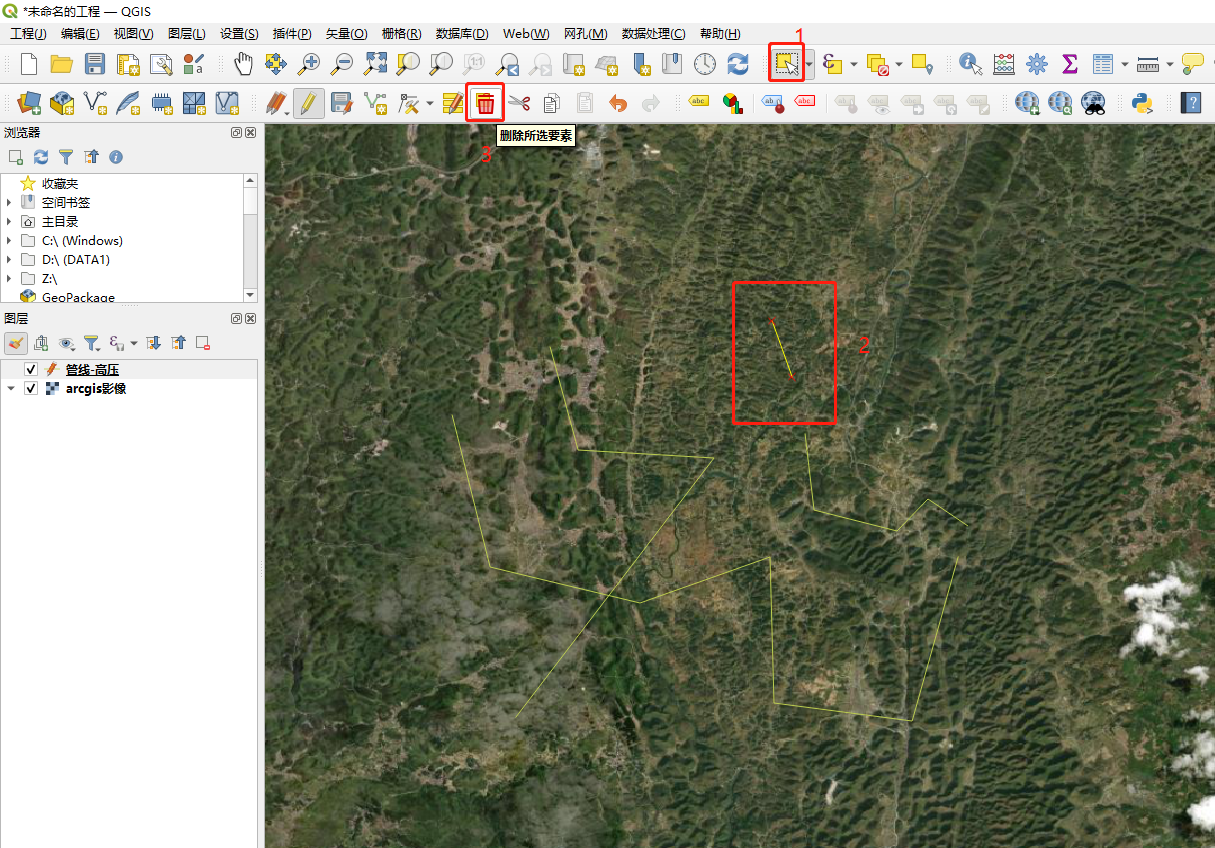

7.如果需要删除某条:按如下步骤进行删除
在这里插入图片描述

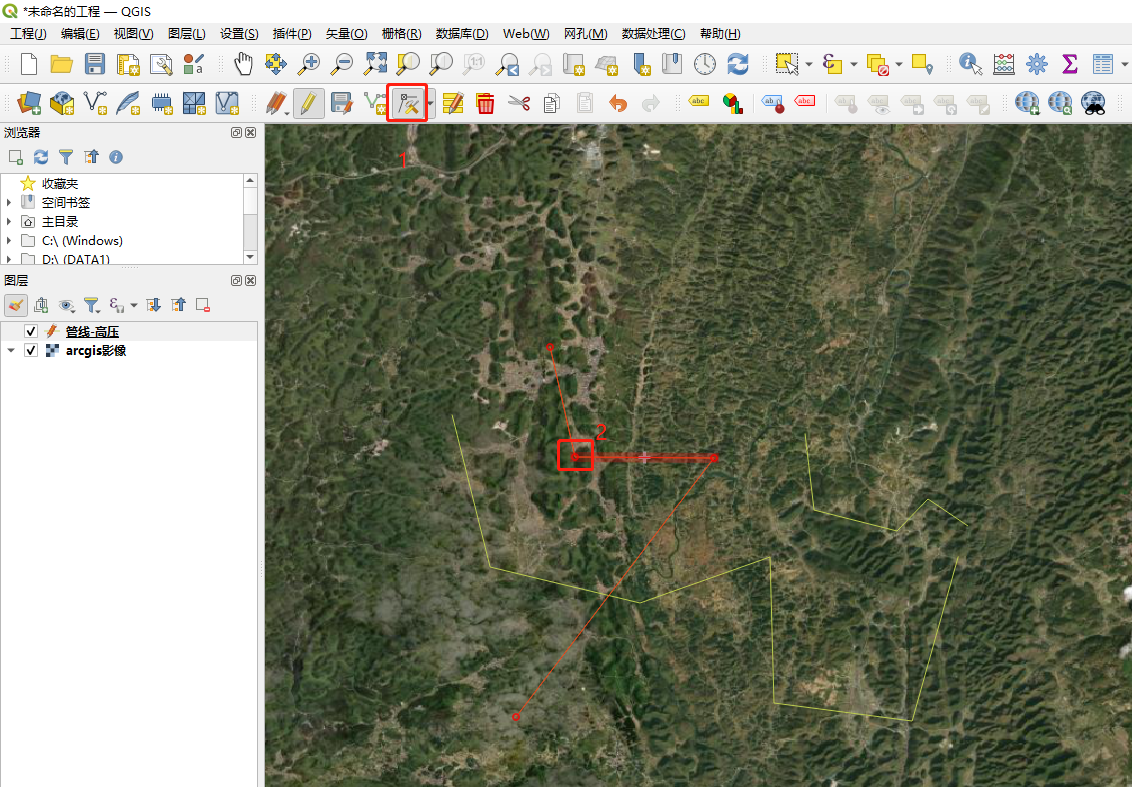

8.如果需要微调,如下图所示,点击1之后,将鼠标移动到线段上,点击一下节点即可进行鼠标拖动微调,微调后点击一下即可修改成功
在这里插入图片描述

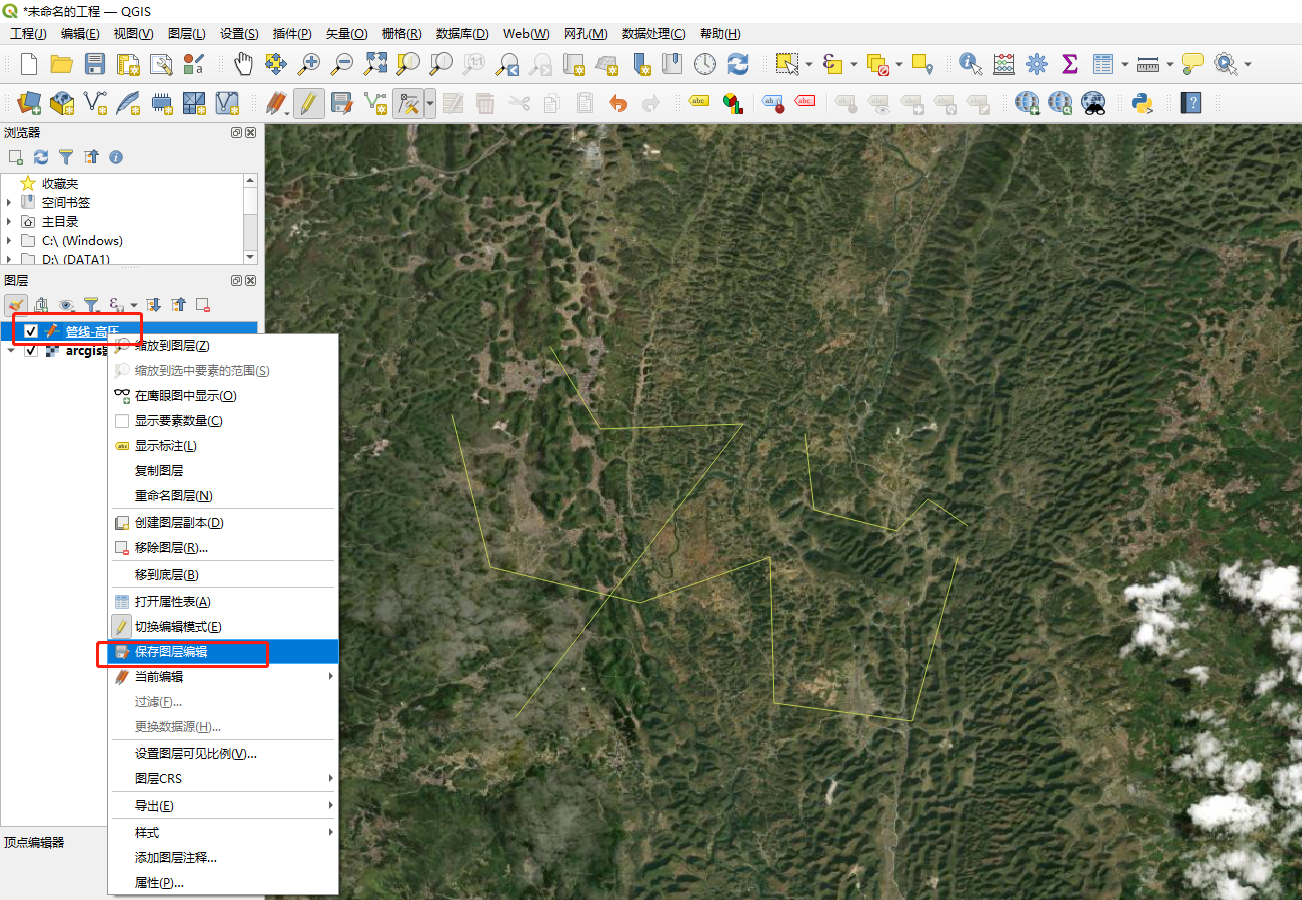

9.最后右击图层保存编辑即可,如下图所示:
在这里插入图片描述
10.点击小抓手可拖动地图
在这里插入图片描述
11.图层管理处可对图层进行图层勾选展示隐藏和图层拖动进行排序。(注意你绘制的要素需要放在最上面的图层,负责会被图层覆盖)
在这里插入图片描述

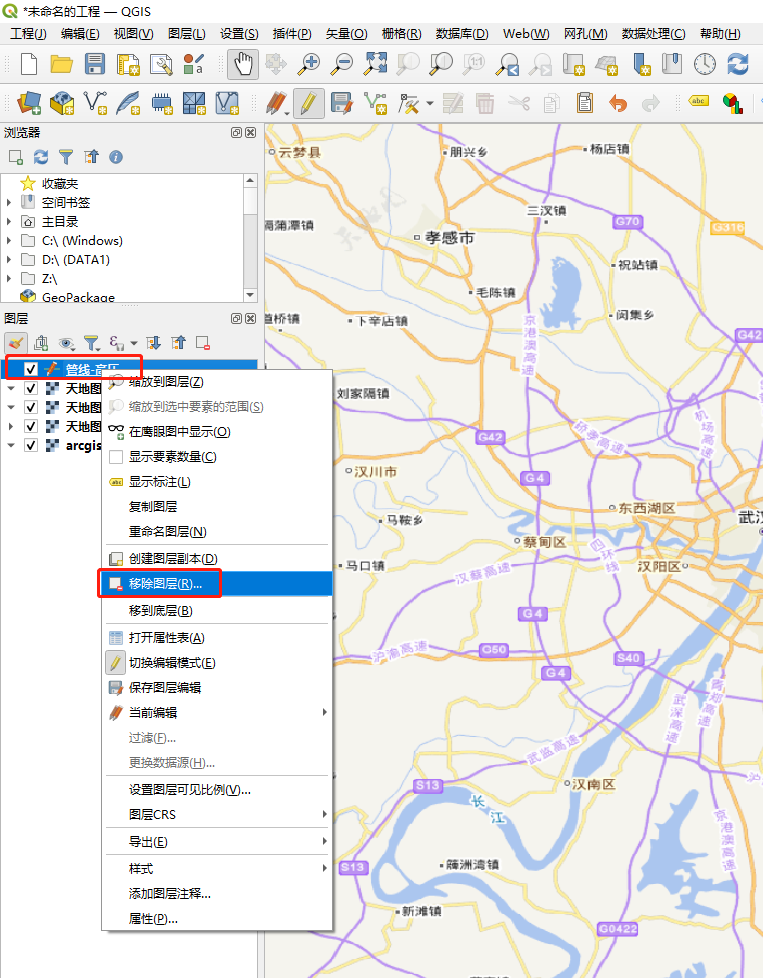

12.如果图层不需要可右击图层进行移除,如下图所示:
在这里插入图片描述

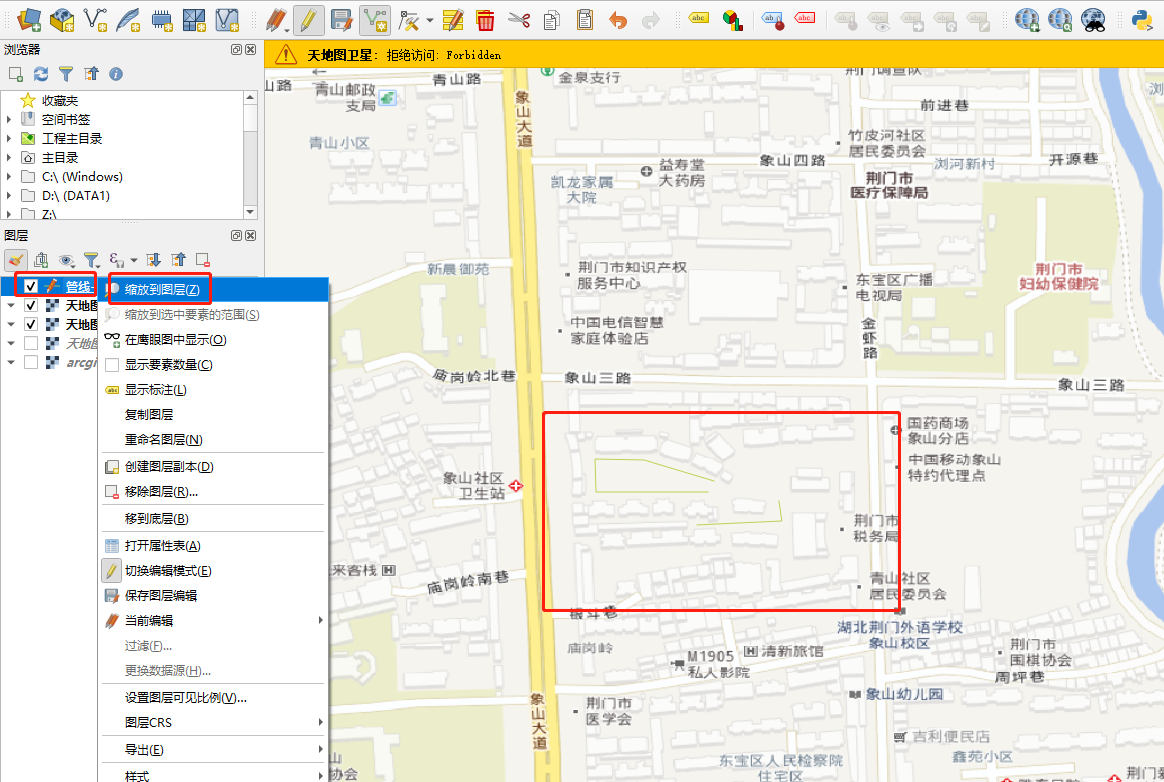

13.右击图层可定位到图层所在的位置范围
在这里插入图片描述
14.注意绘制时候蓝色选中了哪个图层,则要素绘制在哪个图层上。例如你在这个管线-高压图层上绘制,则要素在此图层上。
在这里插入图片描述
