QGIS创建及编辑线要素

17. 创建及编辑线要素

17.1 功能讲解

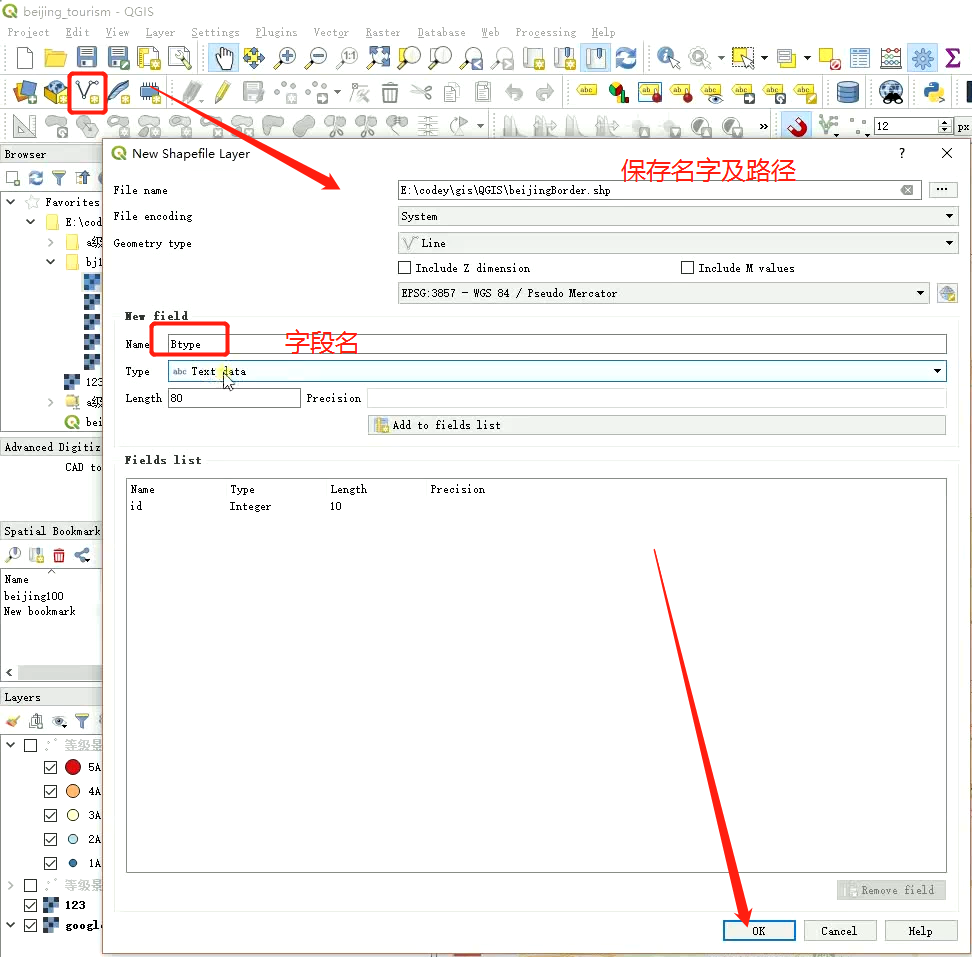

所有QGIS按键，右下角带 * 的，都是新建的意思。下图中，

• File encoding尽量选择 System。
• 可自定义字段，例如 ‘Btype’，可以用其以不同的标记区分省界和区界。


保存路径，编码类型，创建一个字段（比如景点名称、景点等级，是两个字段）

Geometry type类型，是选点（Point）、线(Line)、面，我们选线。

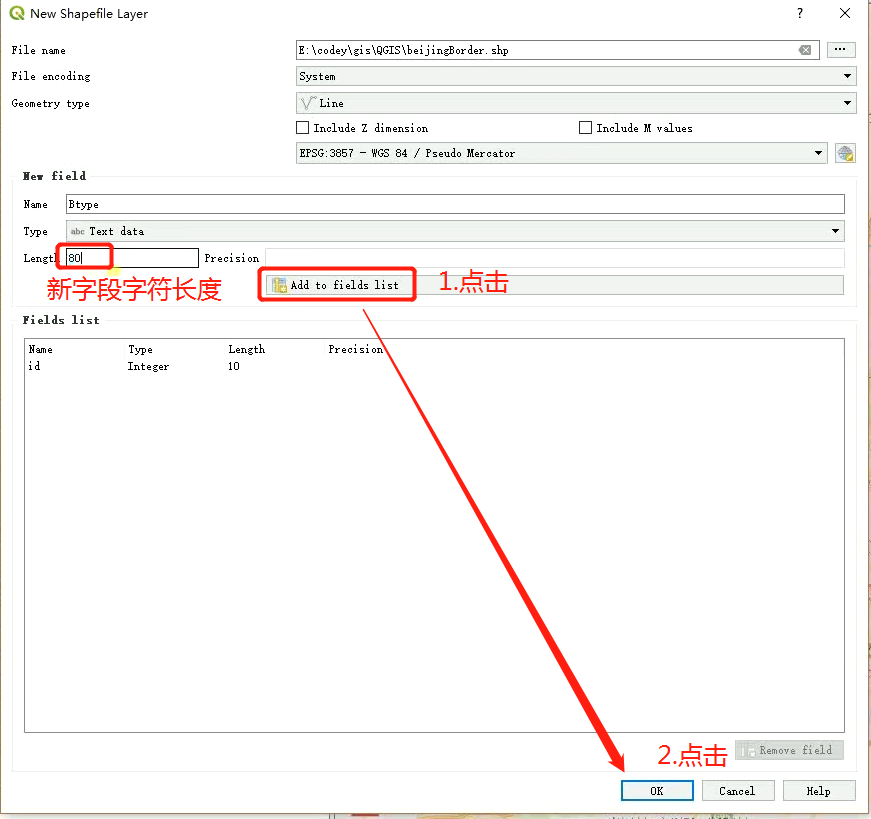

Name，创建自定义列。在此我们创建Btype列。一定要点击Add to fields list，然后点击OK。

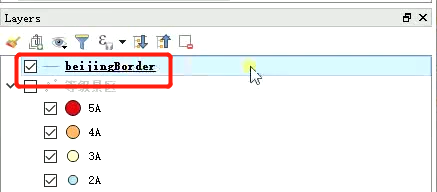

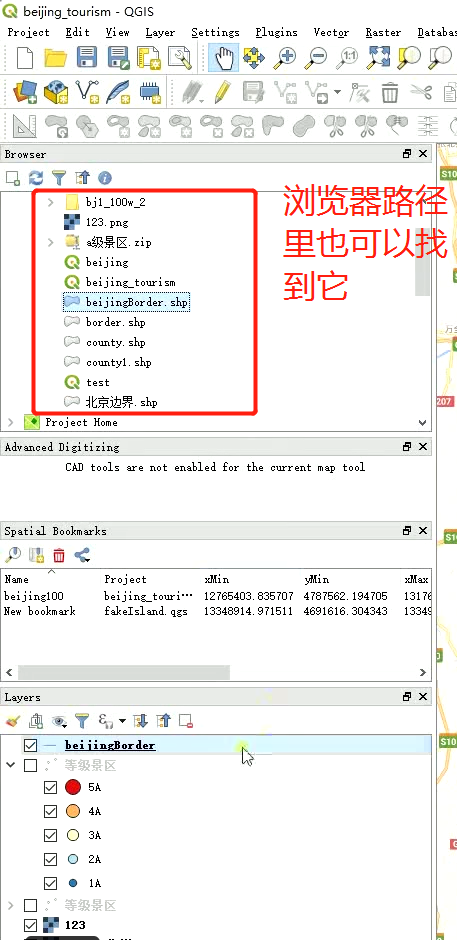

新建成功，图层里出现该文件。1

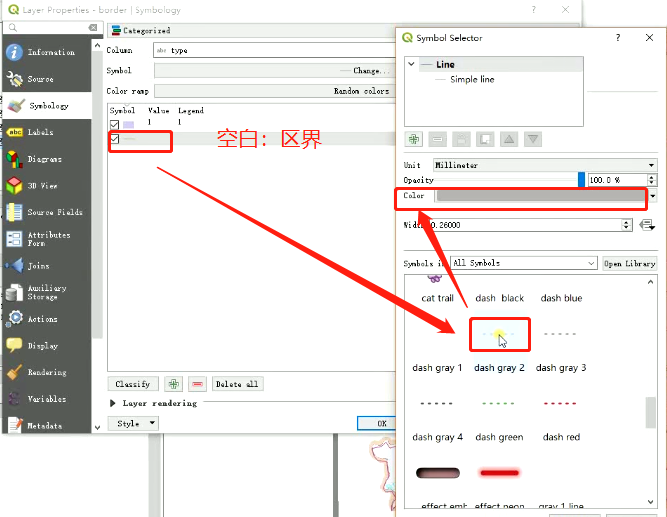

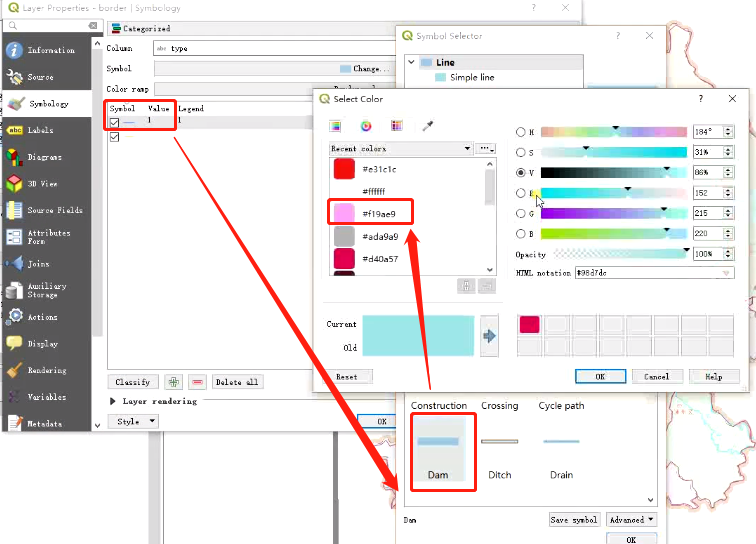

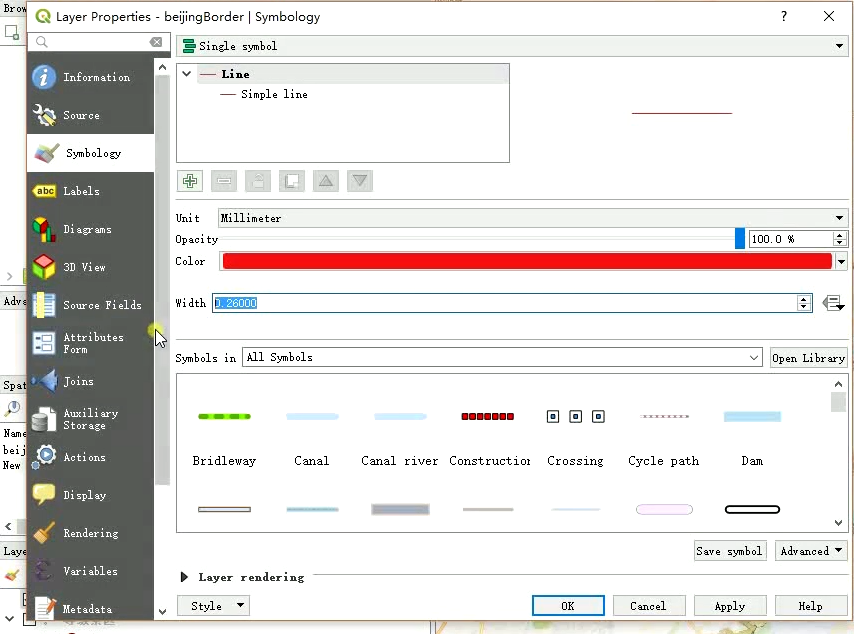

设置它的格式，双击 beijingBorder，然后调整颜色Color和Width

然后，打开它的属性表 Open Attribute Table，如下图所示

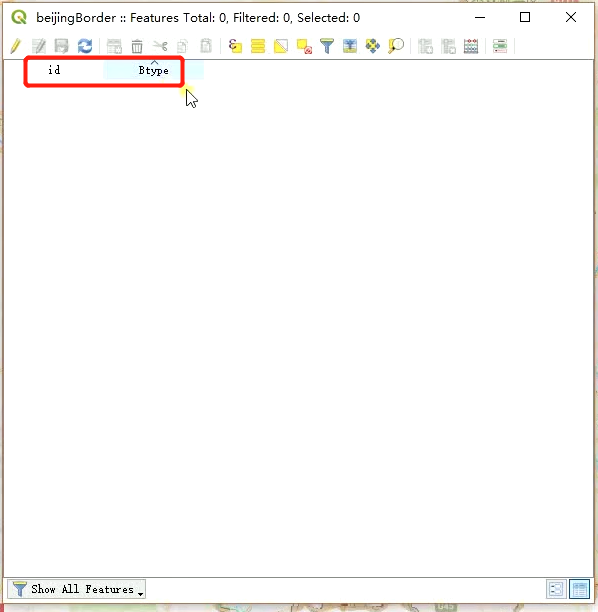

属性表是空的，只有两个列名 id 和 Btype，其中， Btype是我们自己创建的一列。

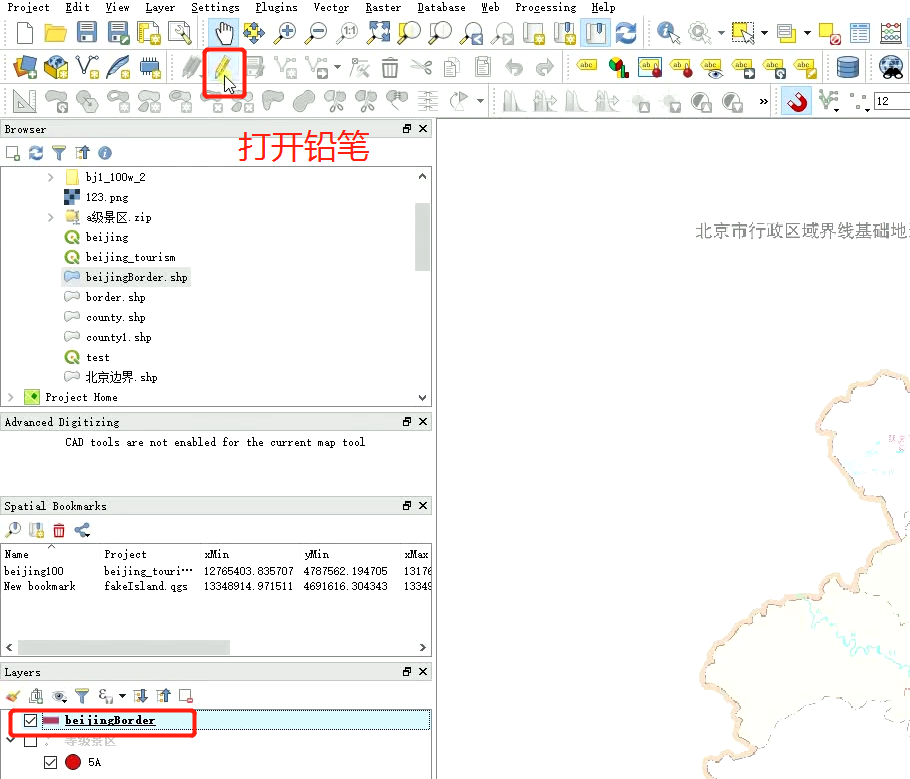

如何来画呢？需要打开铅笔，如下图所示，即开启了图层的编辑模式

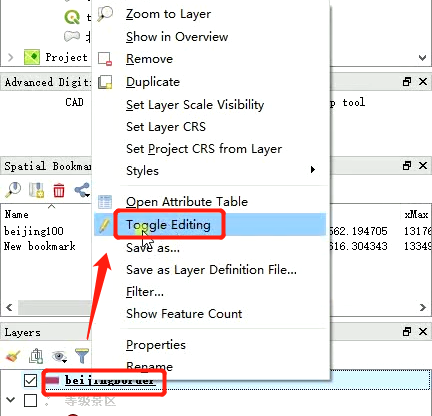

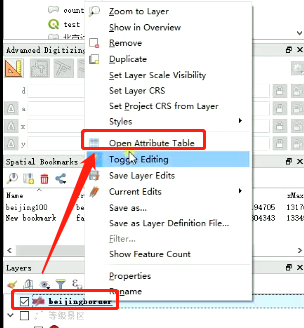

另一种方法：点击右键，选择Toggle Editing，其中 Toggle 有“开关”的意思，点一下是打开，再点一次是关闭。

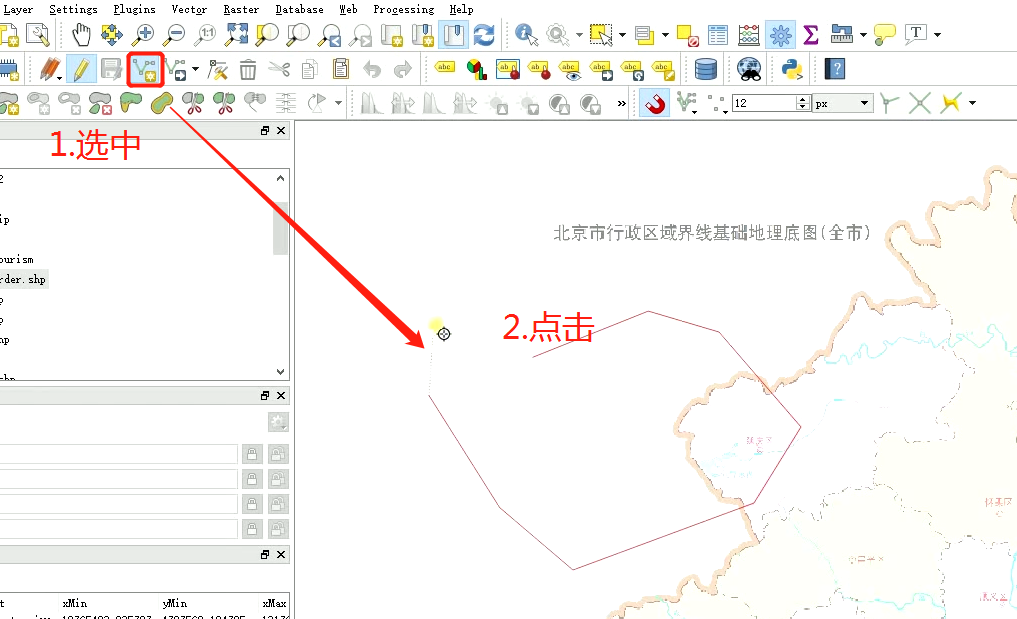

上一步点击铅笔后，紧接着，点击Add Line Feature，然后就可以在地图上通过间隔点击的方式，进行画线。

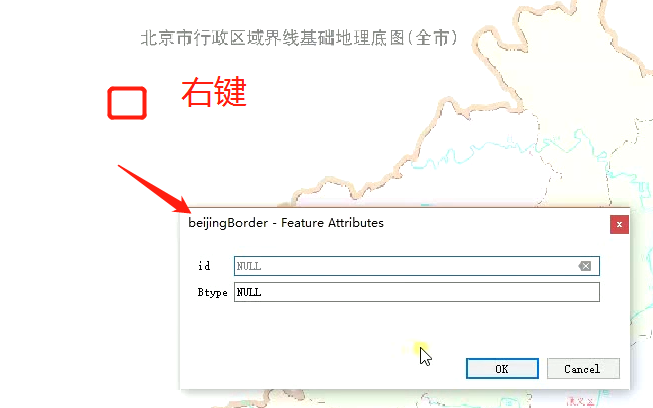

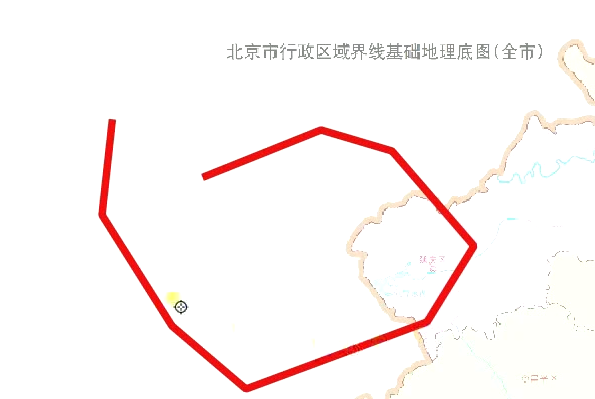

画完之后，在地图上右键，弹出对话框，让你输入这条线的 id 和 Btype，然后点击OK，得到我们绘制的结果

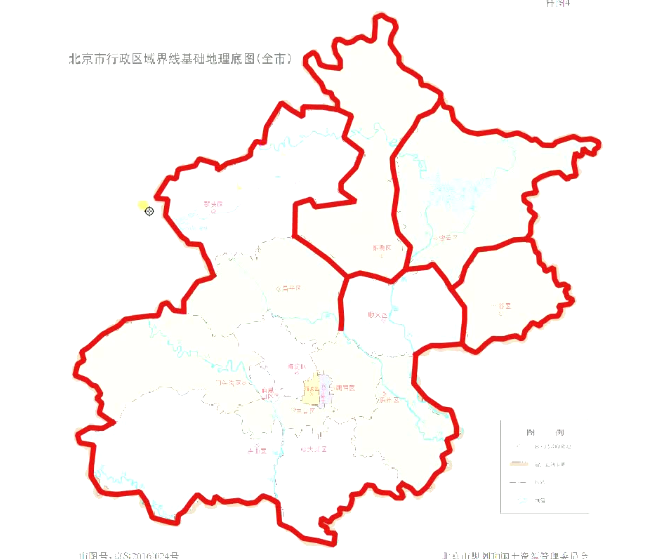

绘制完成：

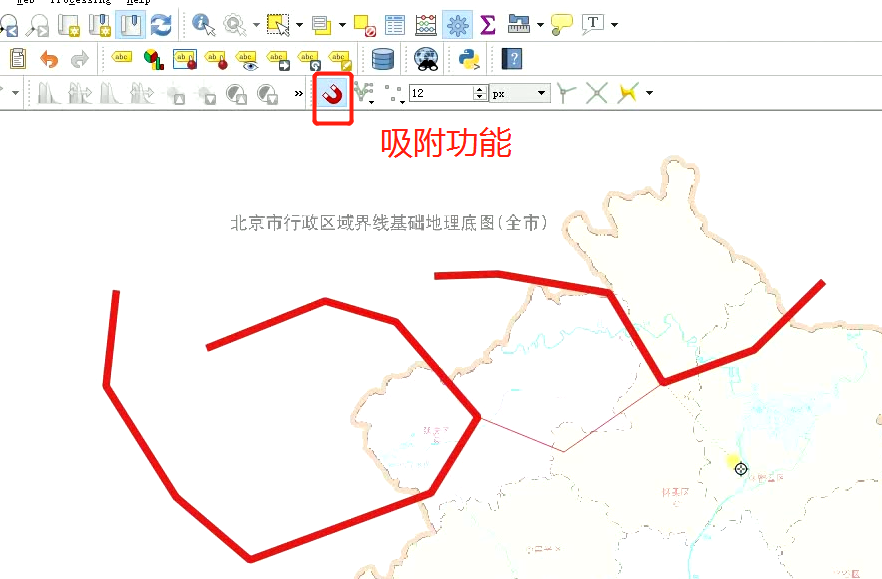

可以开启吸附功能，使其自动吸附上去，可以贴着点进行绘制，再点一次，就关闭了这个功能。

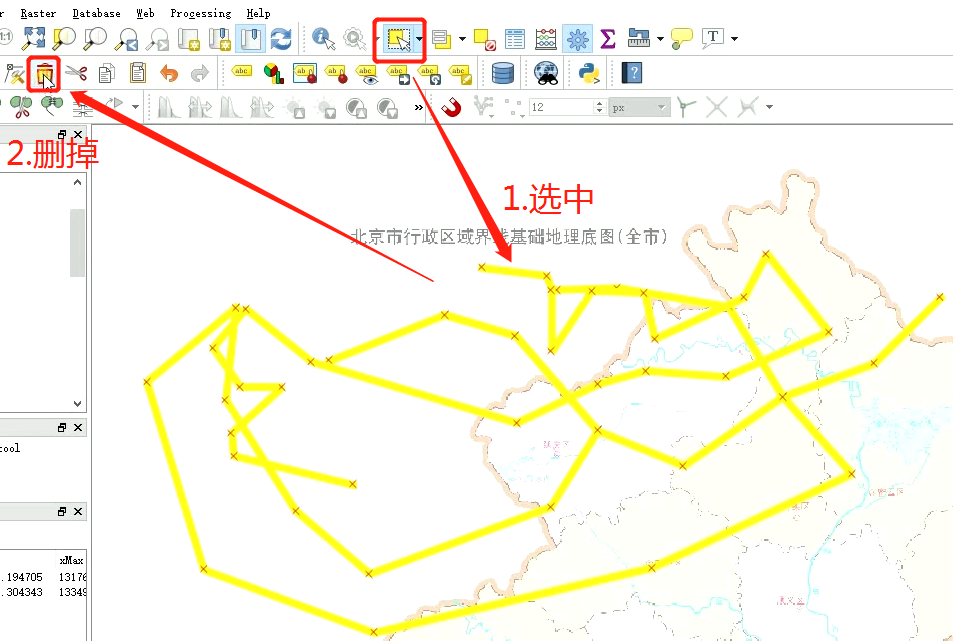

把不需要的，先选中，然后删掉

然后，重新开启吸附功能，也就是 toggle snapping(S)：

这个吸附功能，它有多个选项，如下所示，而如果只需要吸附一层，就选择 Active Layer

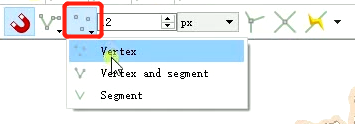

这边是可以吸附到端点（Vertex），或者是端点和线（Vertex and segment）都可以吸附，或者只吸附线段（Segment）

本例，我们选择只吸附端点（Vertex），再往右，选择吸附精度，有两种单位可以选择（像素px和长度meter，都是单位）

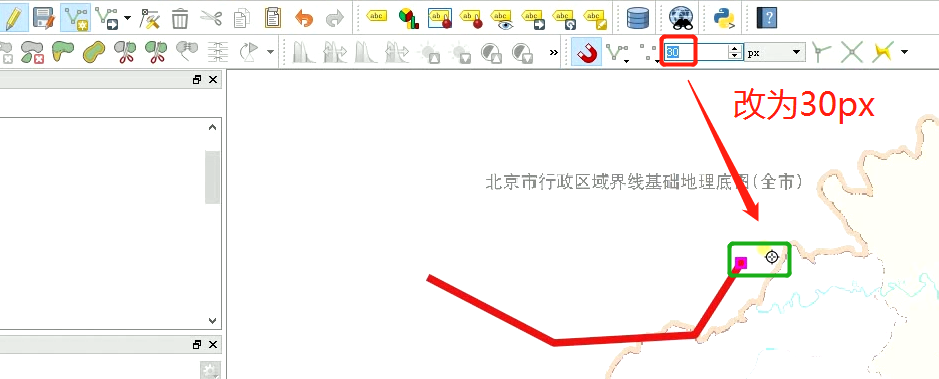

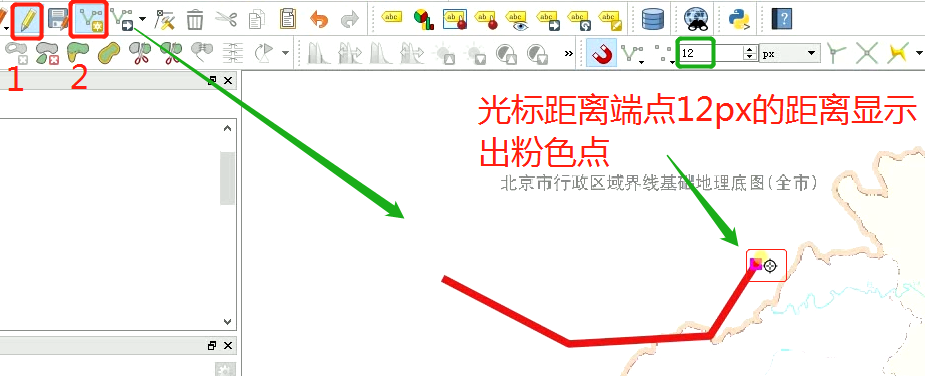

吸附演示：

值越大，离开的远了照样可以吸附，根据个人喜好设置即可（推荐12px）。

拓扑编辑，开启了之后，如果是两条线，移动一个点后，它会自动的将与该线有拓扑关系的线进行修改。

17.2 绘图（实战）

• 鼠标中健：按下滚轮，可以拖动地图；
• 等全部都画完以后，再填 id 和 Btype两个属性。

17.2.1 省界

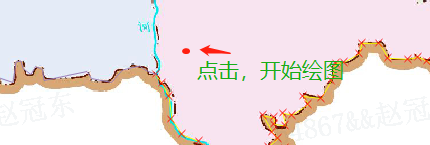

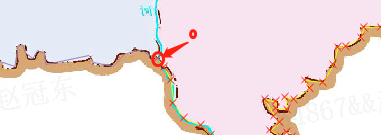

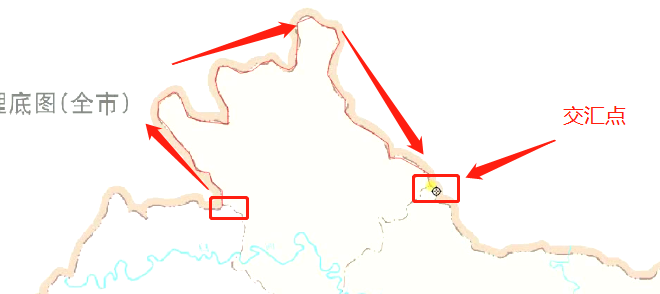

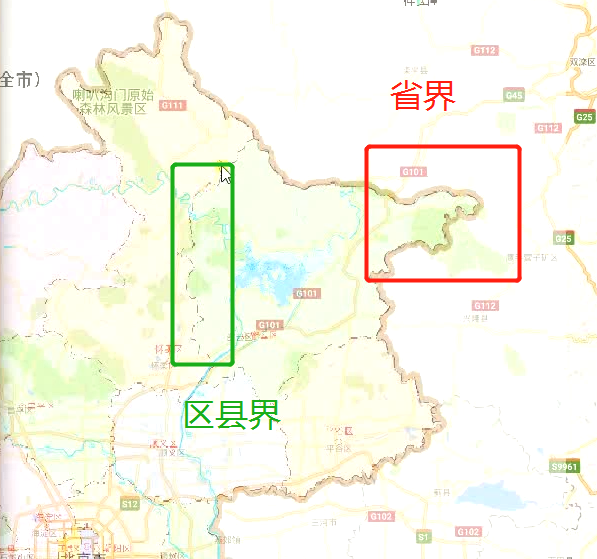

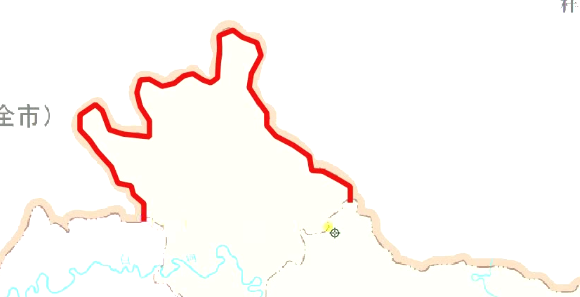

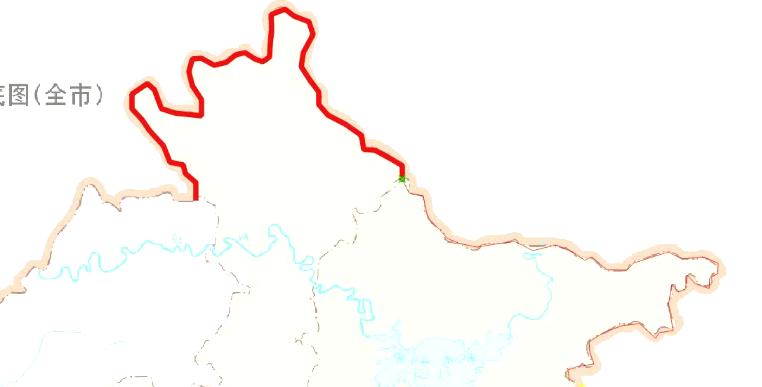

• 好习惯： 从交汇点开始绘制，如下图所示

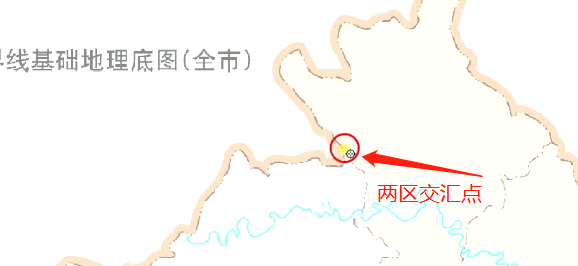

  绘制到两区交汇点的时候，要点击鼠标右键，进行结束、保存。

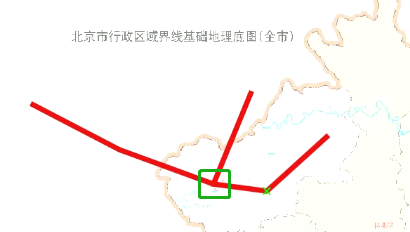

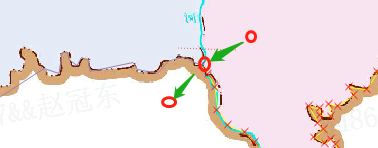

  某点处如果有多个线段相会，需要进行打断。打断之后，再进行绘制下一条。

  这样操作的好处，在后期线转面的时候，会非常成功。

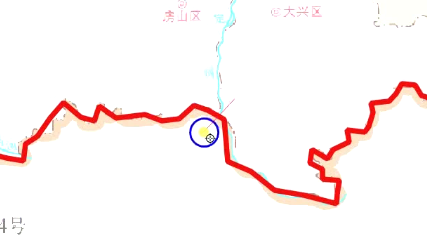

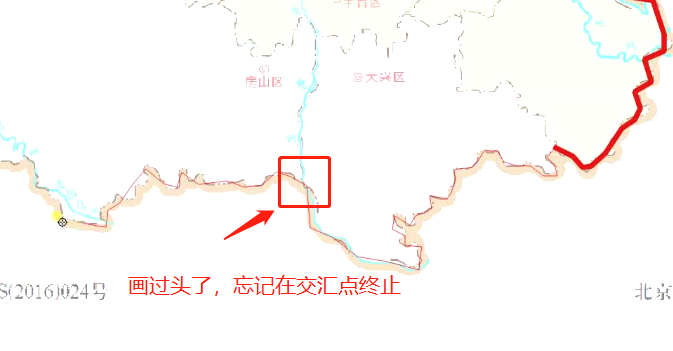

  画过头的时候，也有补救方法：

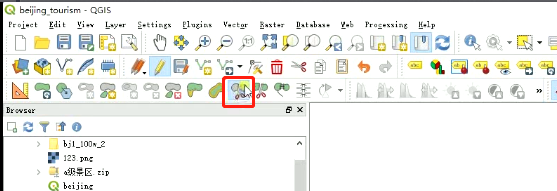

  选下图中的工具，进行切割：

  在下图中交界处划线，然后点击右键，即可

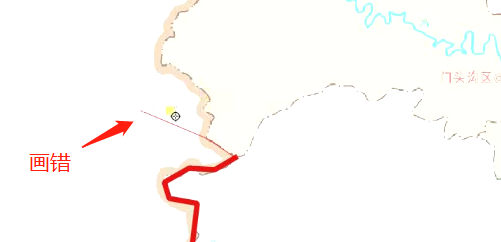

不小心画错了，怎么办？按←Backspace（也叫退格键）。按一下，删除一步。

画错了，画完之后发现没有将其连起来，如下操作：

17.2.2 区县界

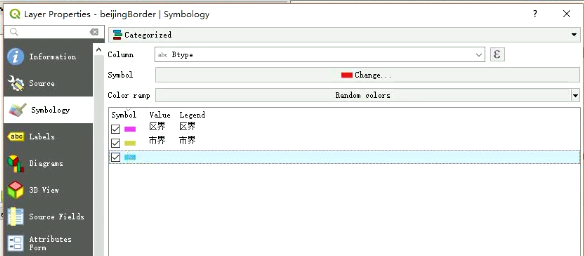

给属性赋值

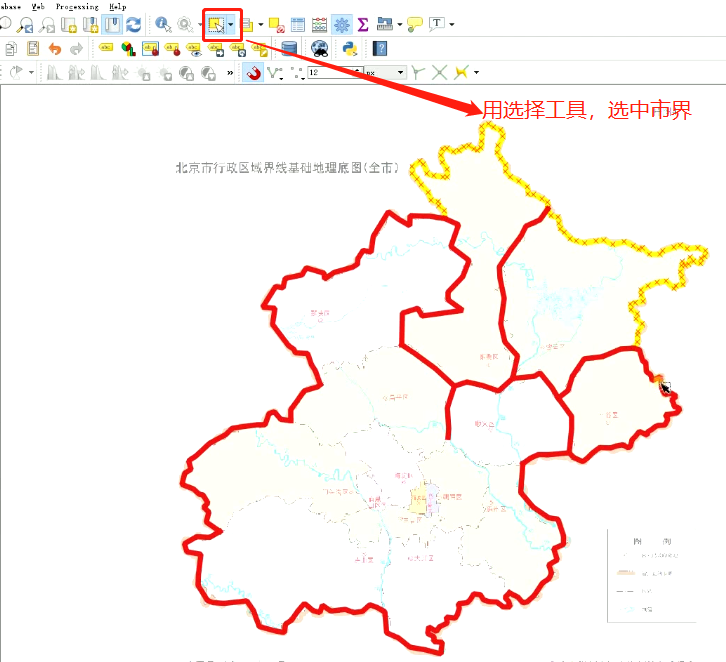

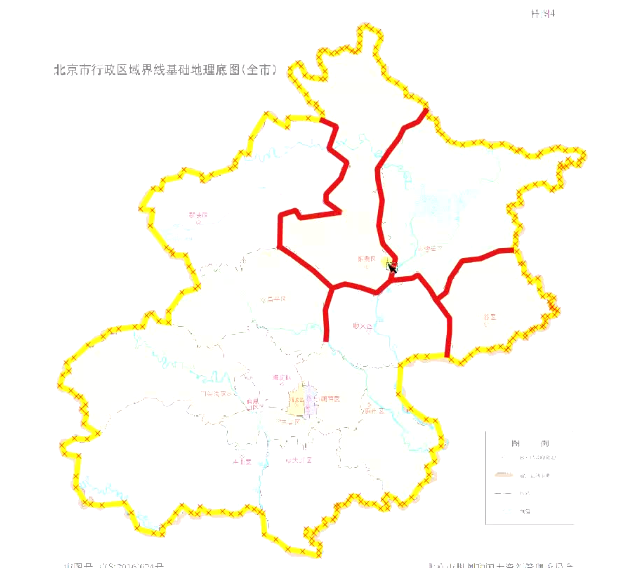

选中市界

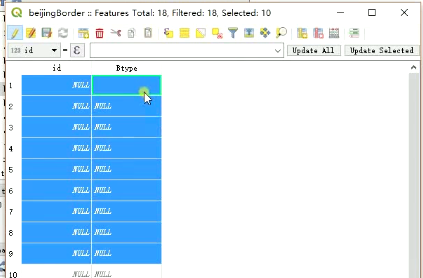

选中省界之后，再打开属性表

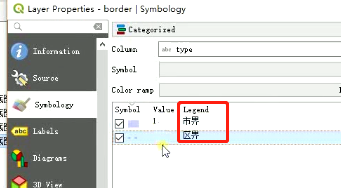

这里用id中的1代表市界，空白代表区界

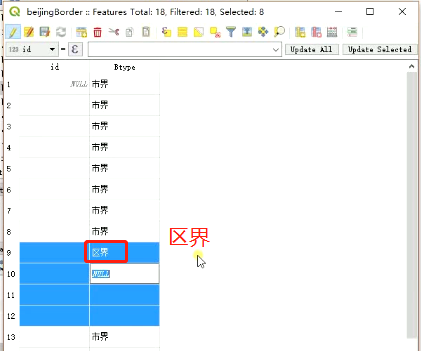

区界

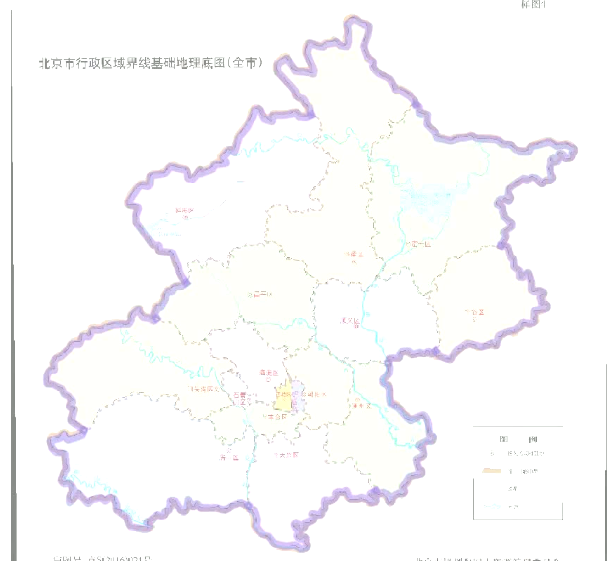

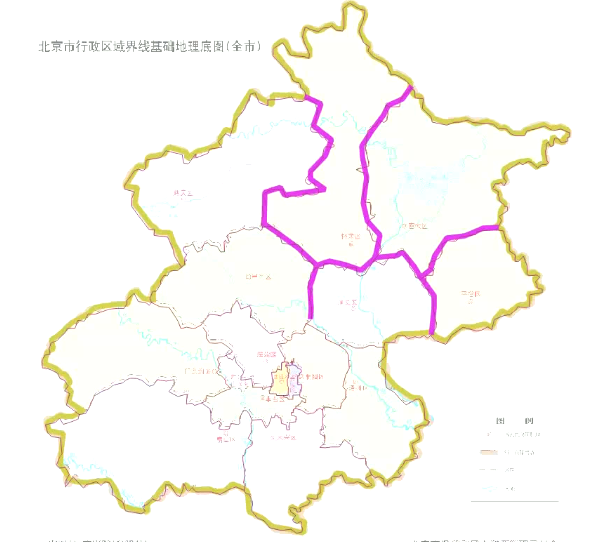

效果：
