MXM显卡底板设计注意事项

最近的一个项目上用到MXM显卡，网上一查，这玩意用的不多，所以也没找到什么参考资料。好在找到一份2008年发行的V3 版《MXM Graphics Module Electromechanical Specification》，按照这份文档设计完了原理图，在设计的过程中，有几个点是需要确认的。

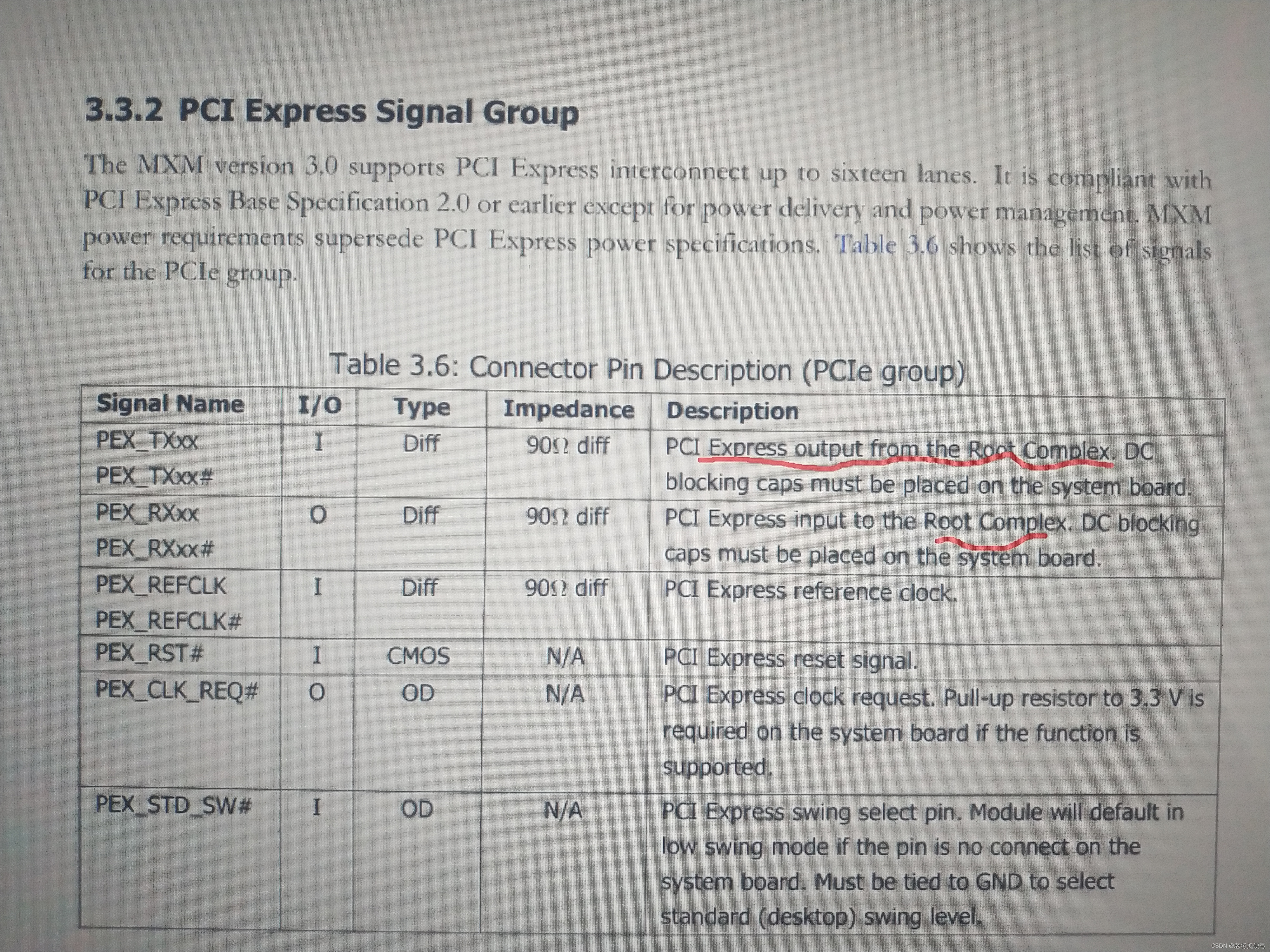

1.PCIE信号的方向。这个方向一旦搞错，那就只能改版了，连飞线的机会都不大。对于文档中的PINOUT定义，比如PEX_RX15是给到Root Complex的，EP端应该接到PCIE_TX，当然我们是做底板的话，板上肯定是Root Complex，记得接到接收端就好。发射也是相同的道理。

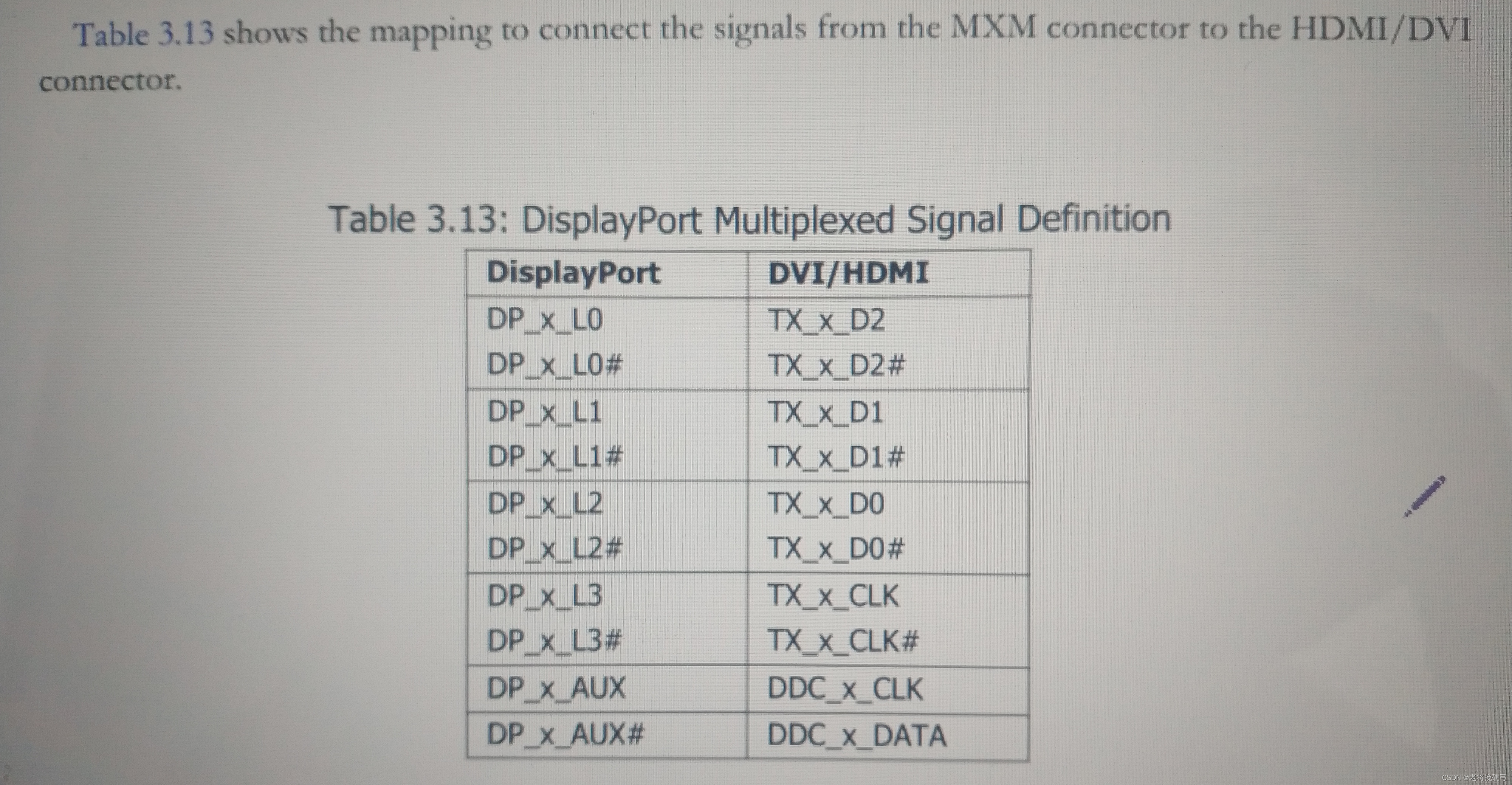

 2.注意DP接口用作HDMI时的顺序，信号线正好是反序，即L0对应D2，L2对应D0。详见文档中表3.13。

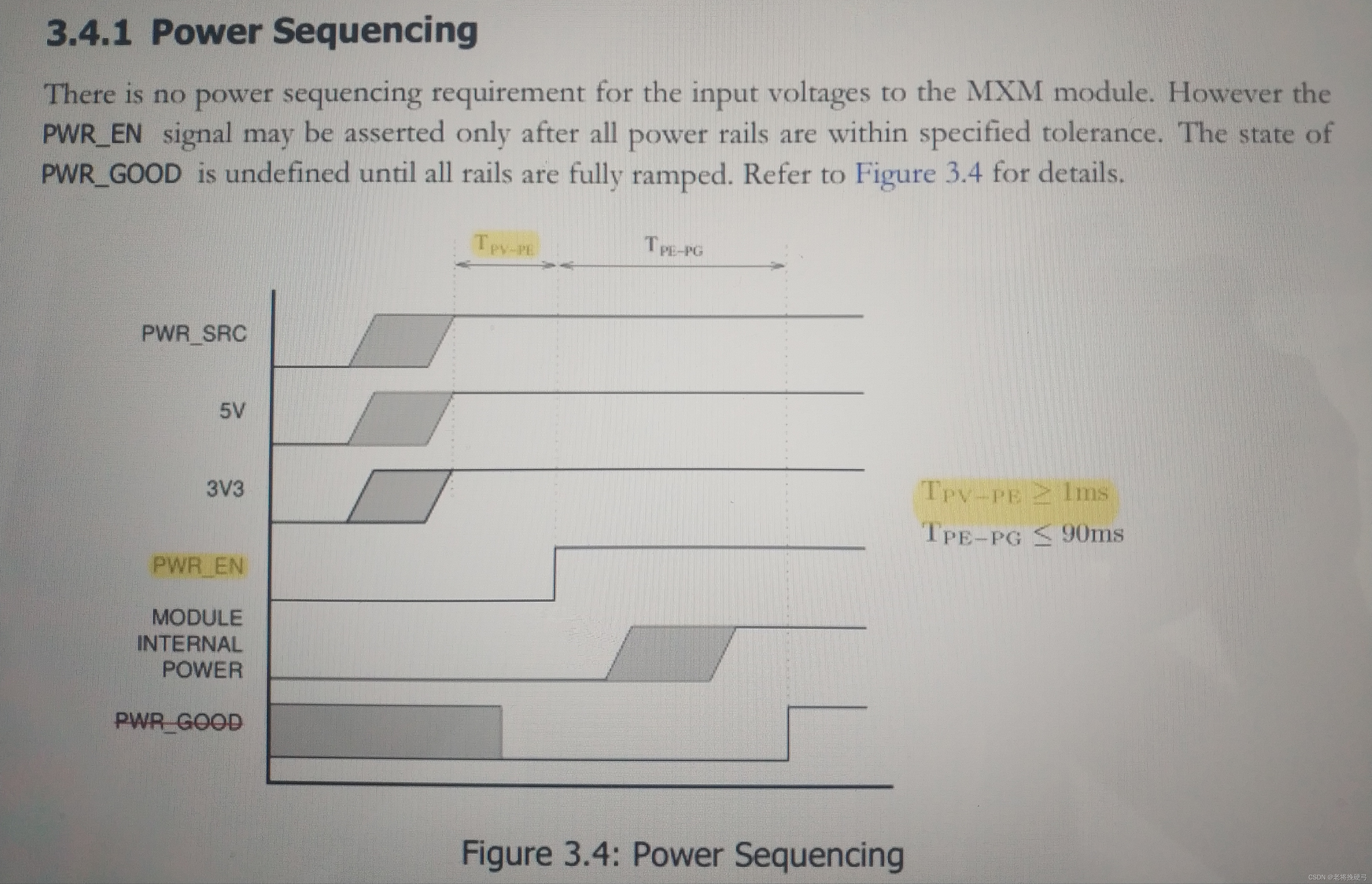

 3.注意板卡的上电时序。需要12V，5V和3.3V先准备好，至少1ms后再使能PWR_EN。正常PWR_GOOD会在PWR_EN有效90ms内返回高电平。

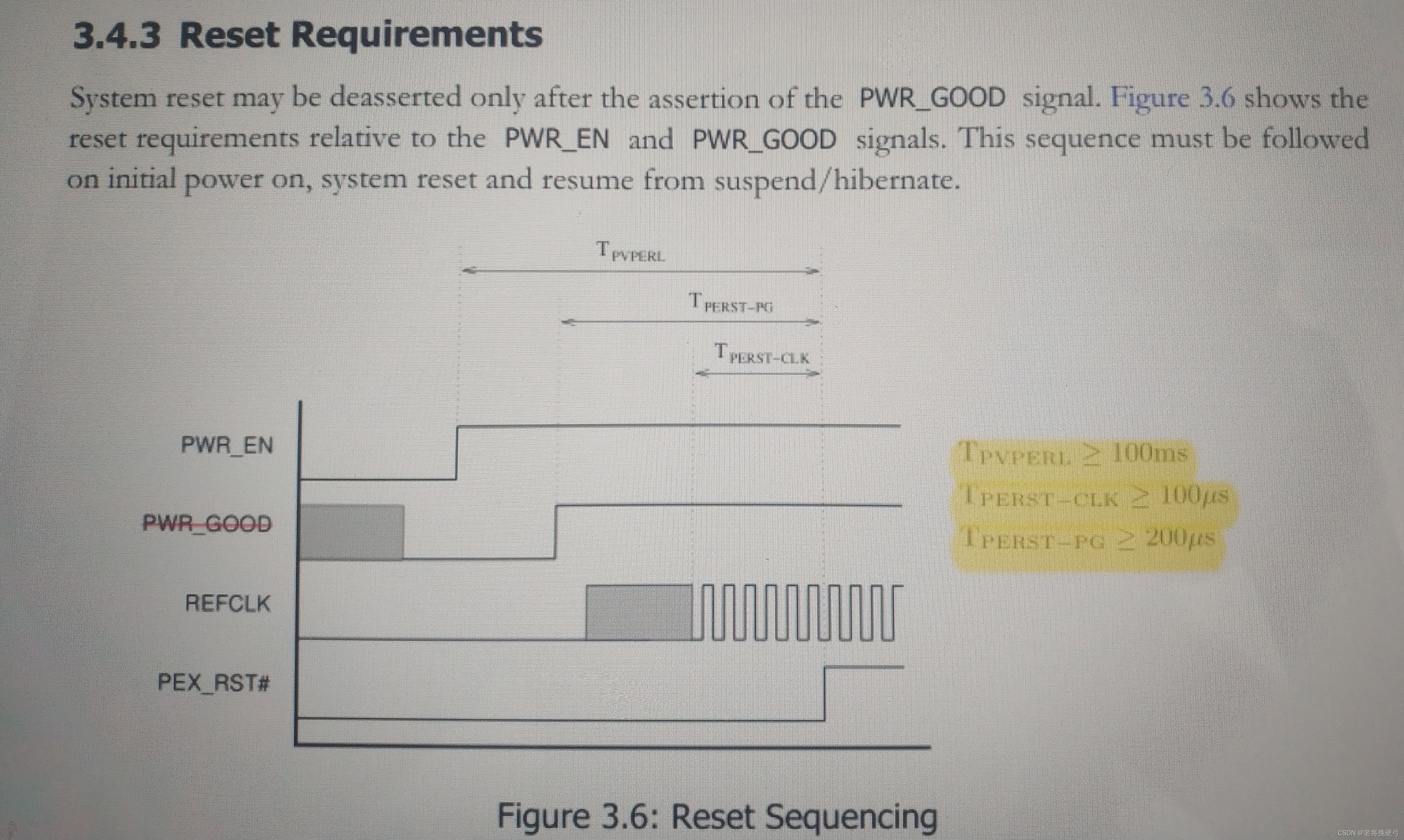

 4.注意PCIE Reset的顺序。要在上电OK，并且PCIE参考时钟先有的情况下再释放。

 主要事项就这么多，其他问题应该都不是大问题。
