本文介绍Vivaldi天线的基本结构与工作原理，包括三层材料组成：金属接地板、介质板及金属微带线。文章将分享一个基于CSTSTUDIO的Vivaldi天线仿真案例，重点探讨指数形状的缝隙结构如何控制电磁波辐射，以及各部分槽线的功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

    先开个坑，立个FLAG。我看见CSDN上做CST STUDIO天线仿真的例子好像比较少。
	因此我打算做一个仿真Vivaldi天线的例子，希望填补空缺。身为一个初学者，我只是希望大家可以看看我做的流程，如有错误请诸位海涵。参数可能设置的有问题。我的愿望就是让做这一块儿的例子丰富起来，抛转引玉，希望勿喷。
    这里先介绍一下Vivaldi 天线，它是通过采用指数形状的缝隙结构来控制电磁波从缝隙的一端向开口端辐射电磁能量的缝隙微带天线。

在这里插入图片描述
这种天线的结构比较简单,
总共由三层材料组成: 最顶层是金属接地板, 在该接地板上掏出由槽线( 实线所示) 所围的缝隙结构, 槽线由三部分构成, 第一部分是圆形槽线, 对微带传输线起到阻抗匹配作用; 第二部分是矩形槽线, 和微带传输线起到相互耦合传输电磁波的作用; 第三部分是渐变槽线, 对天线所辐射的电磁波起到引向作用。中间层是介质板。最底层是金属微带线( 虚线所示) , 微带线的终端为扇形结构, 主要起到终端负载匹配作用, 微带线通过该介质板向槽线耦合馈电。

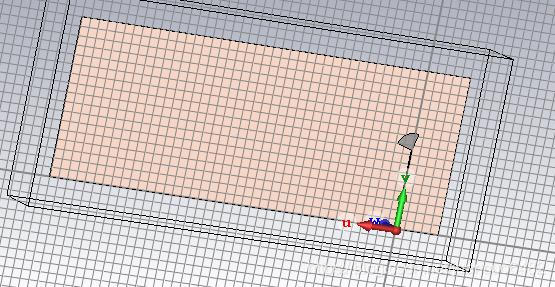

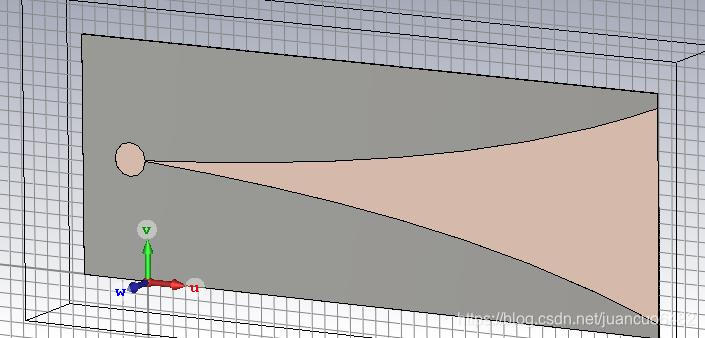

我要仿真的天线就是这个形状。这个是我从相关论文里看到的，论文作者是内蒙古大学的。我会在他的基础上做一些改变。在这里插入图片描述
