Vivaldi天线仿真

1. Vivaldi天线的建模

Vivaldi 的结构由馈电结构、介质板、辐射臂三部分组成。其中介质板位于中间，辐射臂和馈电分别位于介质板的两侧。

上层辐射壁包括圆形空腔与指数渐变槽，下层馈电包括微带传输线与扇形短截线。

半圆型短截线和圆形谐振空腔可以使得天线在带宽范围内实现阻抗匹配，使得天线在工作频段内能够实现较高的辐射效率。指数渐变槽用来传输并辐射能量，从指数线的始端到末端开口越来越大，当指数线的缝隙宽度大于对应频段波长的一半时，能量将会脱离束缚向外辐射。

馈电选择梯形和扇形的结构，使得天线具有良好的匹配和较低的反射损耗。其中扇形的角度为120°。

另外，为了增强天线的方向性，在基板前方加入四个矩形引导条。天线在工作时，矩形条的内部能够产生感应电流，从而增强信号的方向性，提高信号传输的效率和稳定性。通过调整天线引向器的位置，可以减少外部干扰对信号的影响，提高信号的清晰度和稳定性。天线引向器可以帮助天线将信号辐射或接收到更远的距离，增加电磁波的辐射范围，提高所收集信号的全面性、真实性。

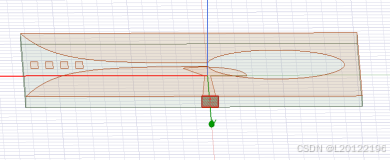

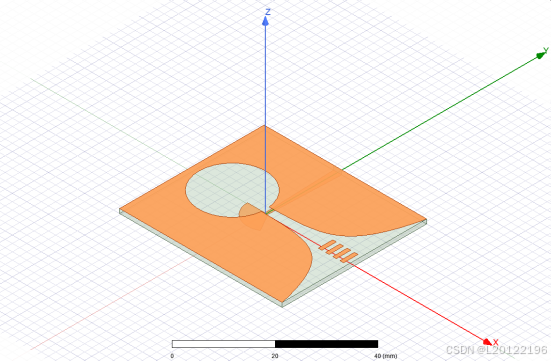

建模如下图所示。

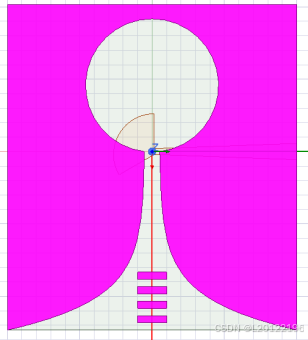

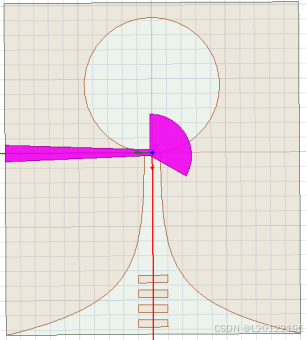

天线上下表面建模图如下

2.建模参数

模型尺寸为45mm*40mm*1.2mm,介质基板材料为FR4。

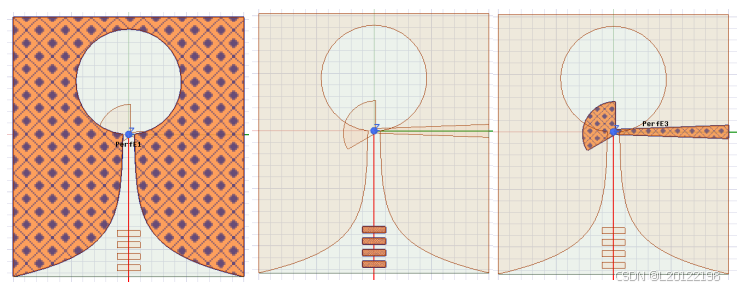

3.边界条件和集总端口激励

4.运行仿真

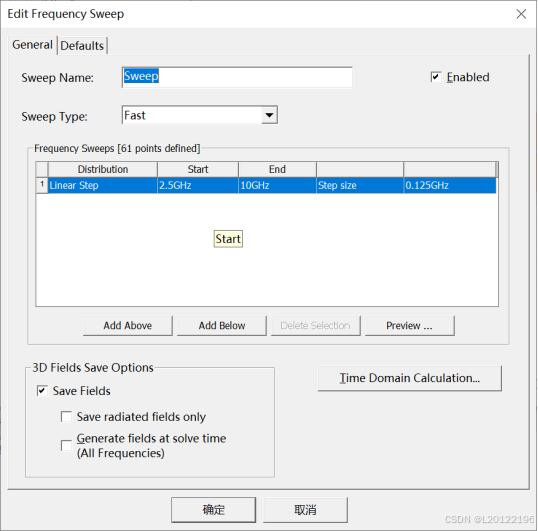

求解设置项：

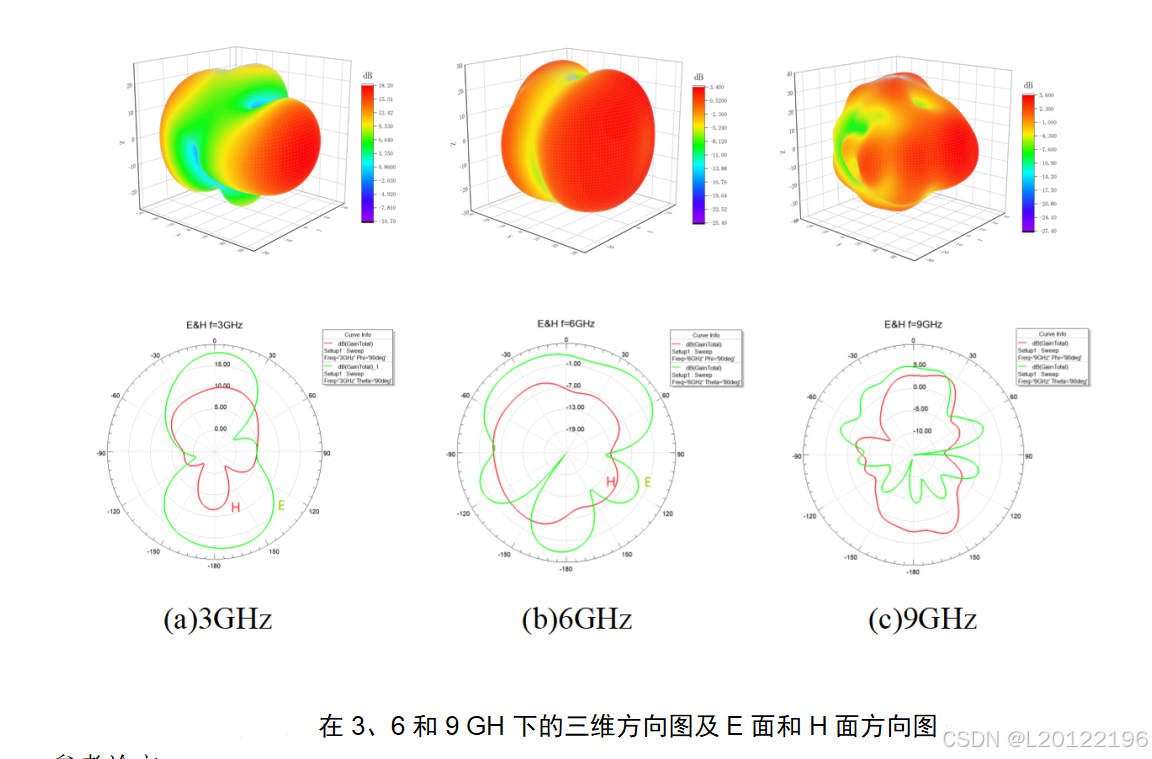

结果图：

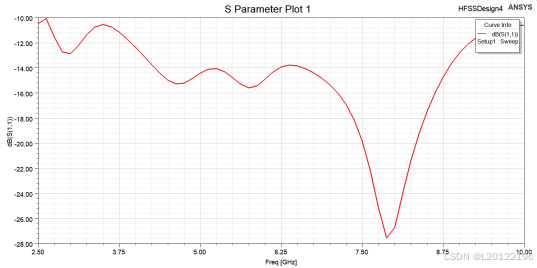

反射系数S11

电压驻波比VSWR

参考论文：

超宽带Vivaldi天线和贴片天线在医学成像中的研究_白玉玺.pdf
