教你如何利用EXCEL制作动态仪表盘

我们通常见到的仪表盘图类似汽车内的里程表，常用于反应目标达成率或者是目标的完成情况，从直观上了解数据内容，展现目标的达成和变化情况。

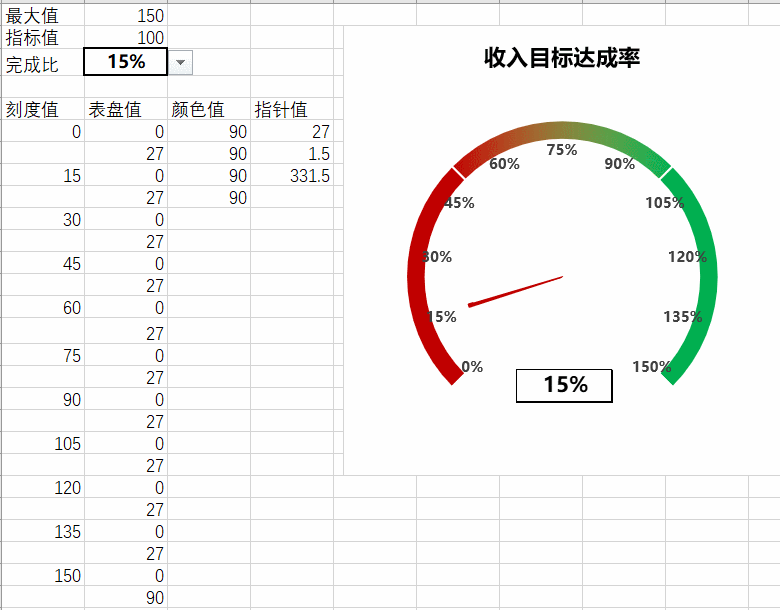

本节使用收入目标值的数据，使用EXCEL工具，构建辅助列和占位符，展现收入目标达成率情况，通过后文的图文展示，很容易制作仪表盘，最终做成的效果图如下所示。

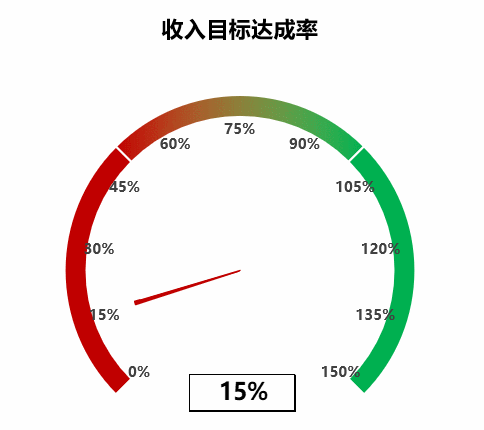

仪表盘动图演示

数据准备

仪表盘是由两个圆环图再加上一个饼图构成。其中，刻度值用于仪表盘的数据标签，表盘值和颜色值用作圆环图，指针值用作饼图。

刻度值：将最大值150分为10份，间隔为15；

表盘值：圆的一周是360°，将其分为270°和90°两大部分，其中270°又等分，每一份是27°，作为一个占位的数据；

颜色值：将圆4等分，每一份标记一个颜色；

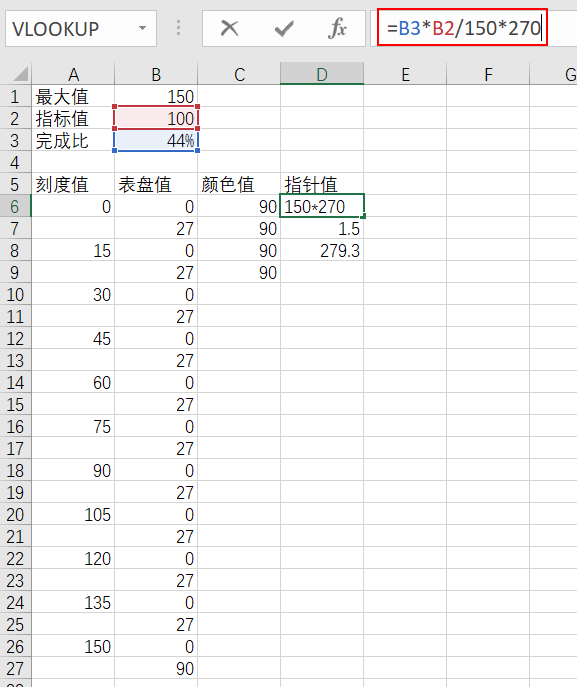

指针值：第一个数据等于指标值*完成比/最大值*270；第二个数据等于1.5（固定值），作为一个占位数据；第三个数据等于360-固定值-第一个数据。

图解操作

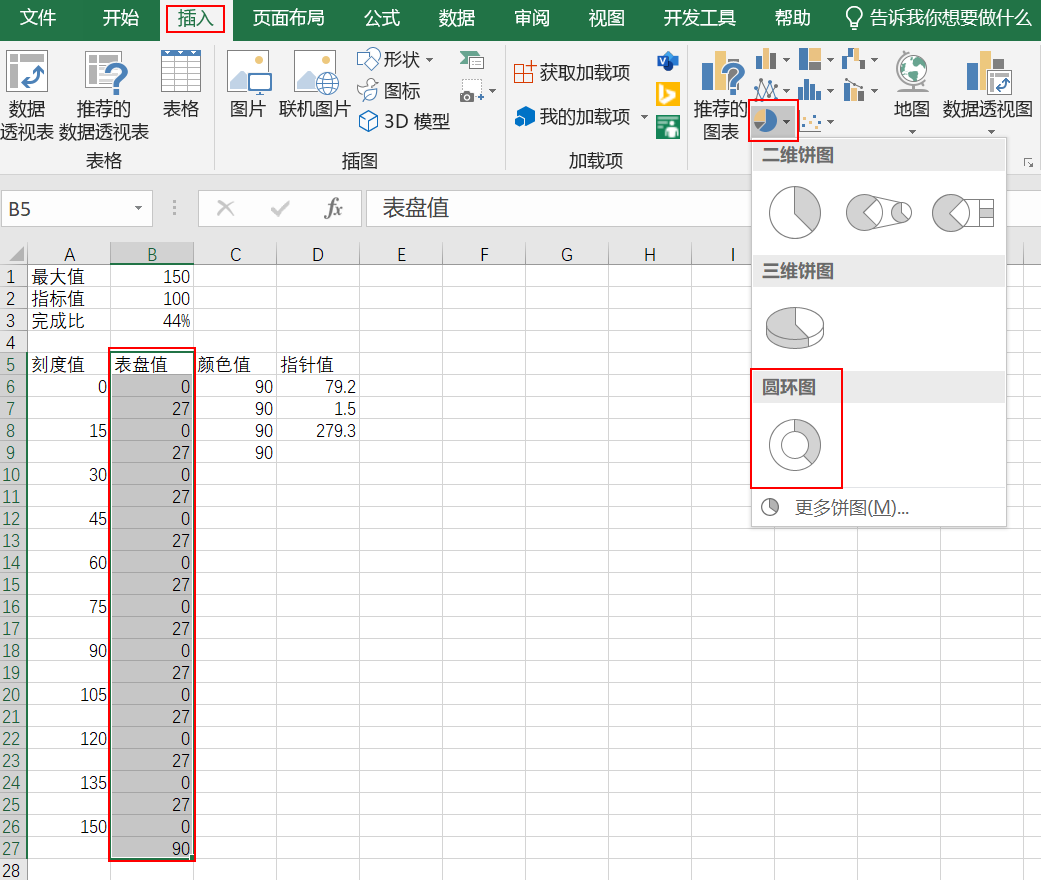

1、选择表盘值数据，插入一个圆环图。

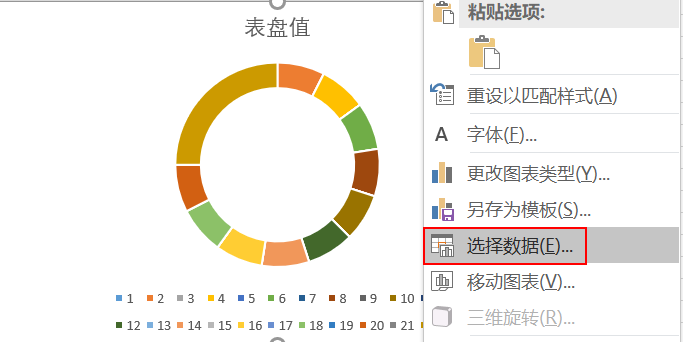

2、右键图表点击选择数据。

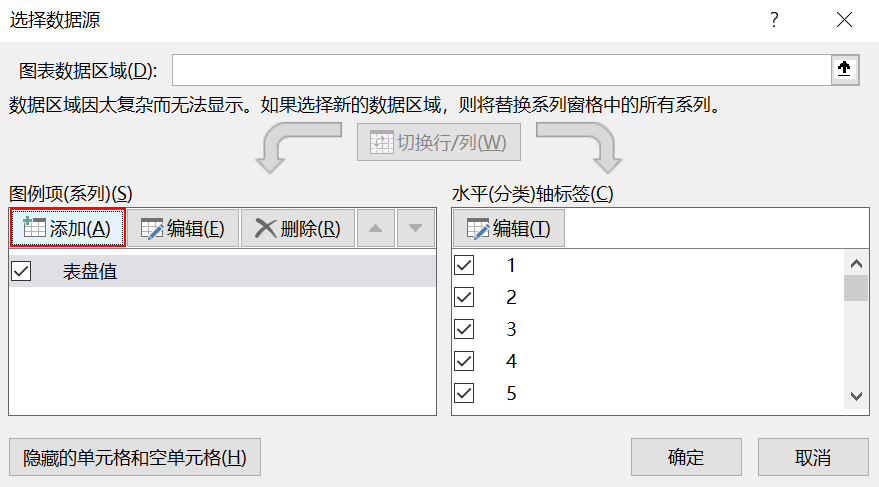

3、点击添加数据。

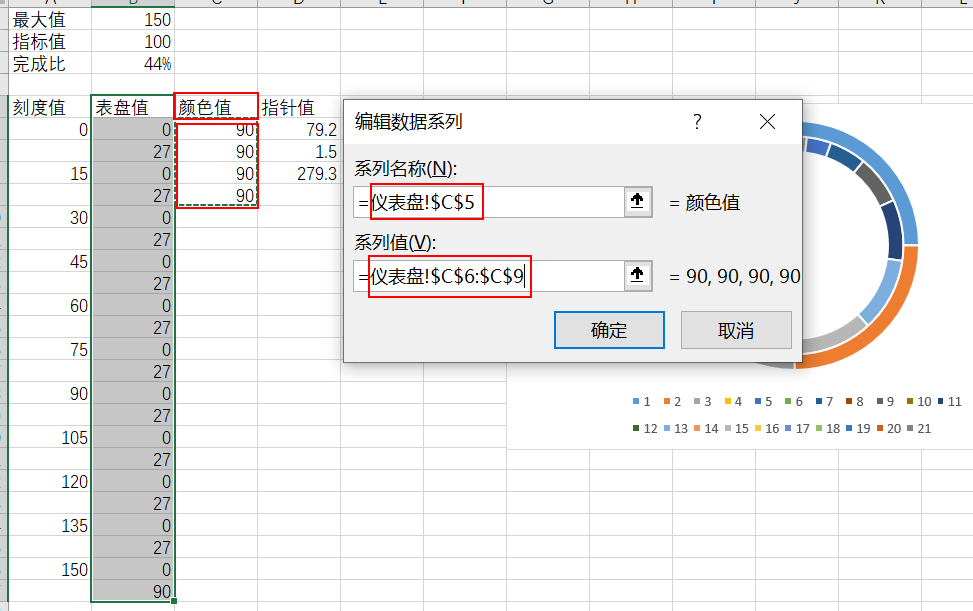

4、系列名称添加颜色值，系列值添加颜色的4个数值。

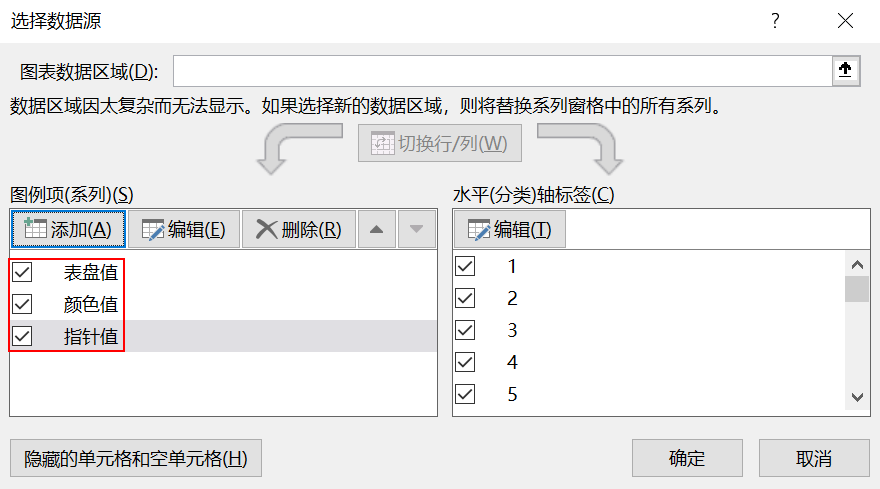

5、同理，将指针值也添加进去。

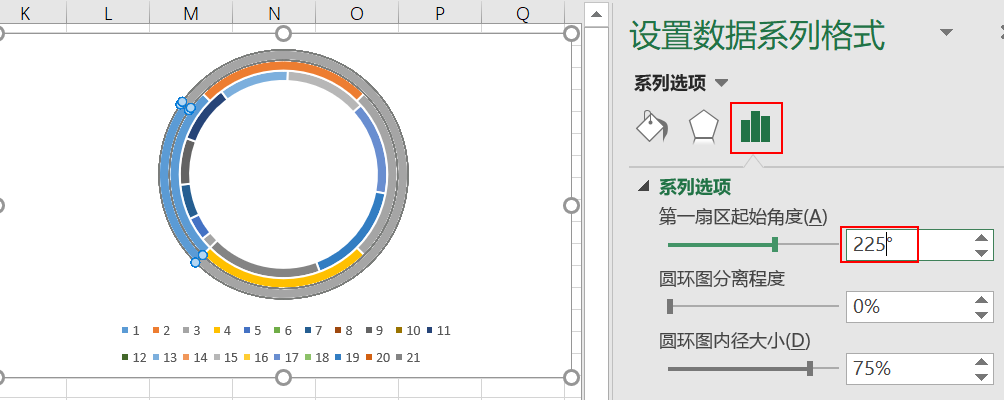

6、双击圆环图，设置数据系列格式，将第一扇区起始角度设置为225°。

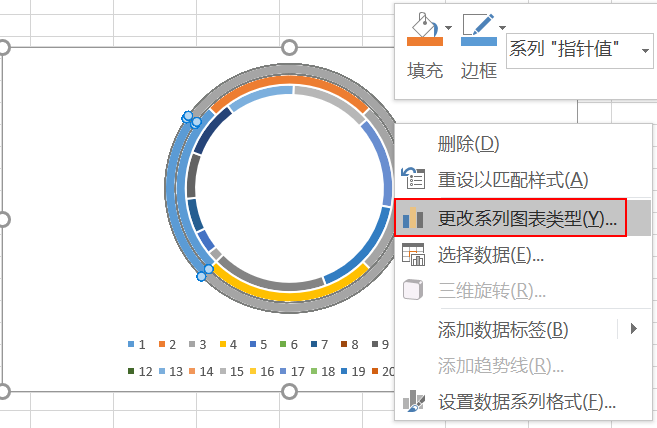

7、单击圆环图，点击更改系列图表类型。

8、将指针值图表类型设置为饼图，并勾选次坐标轴。

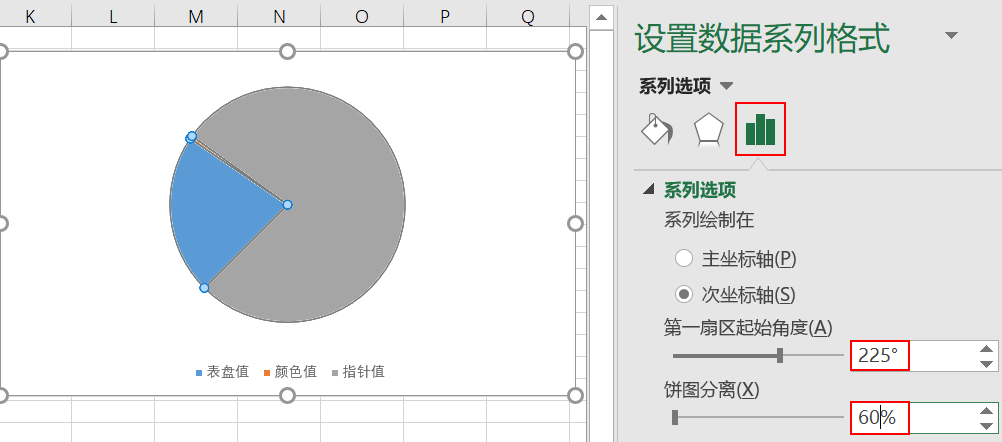

9、双击圆环图，设置数据系列格式，将第一扇区起始角度设置为225°，饼图分离设置为60%。

10、双击选中指针值，设置形状轮廓为红色，粗细选择2.25磅，其余两个扇形区域设置为无填充。

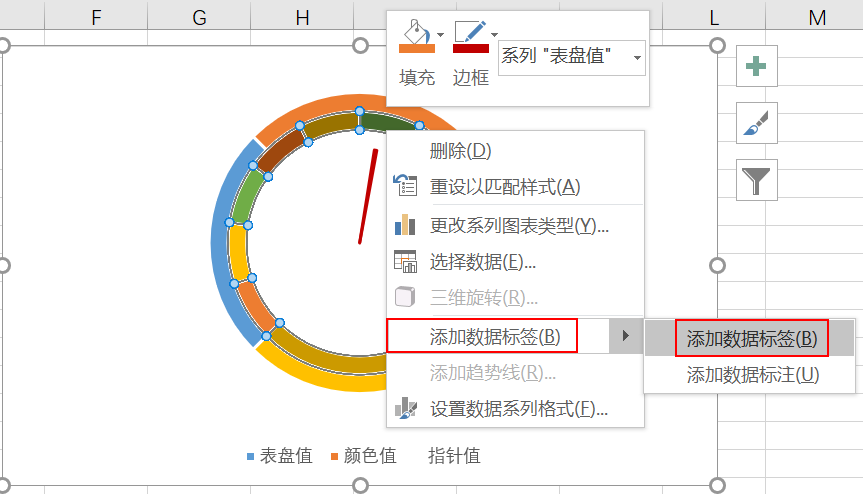

11、右键内圆环图，点击添加数据标签。

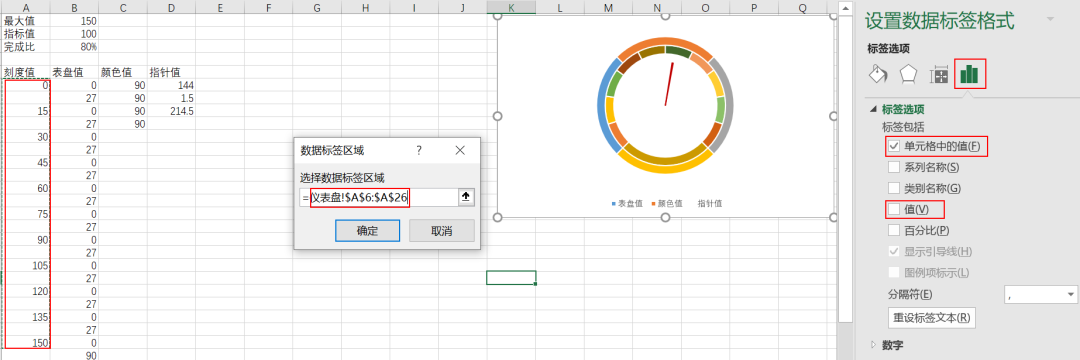

12、取消值，勾选单元格中的值，选取刻度值，让表格呈现刻度值。

13、单击内圆环，设置填充为无填充，边框为无线条。

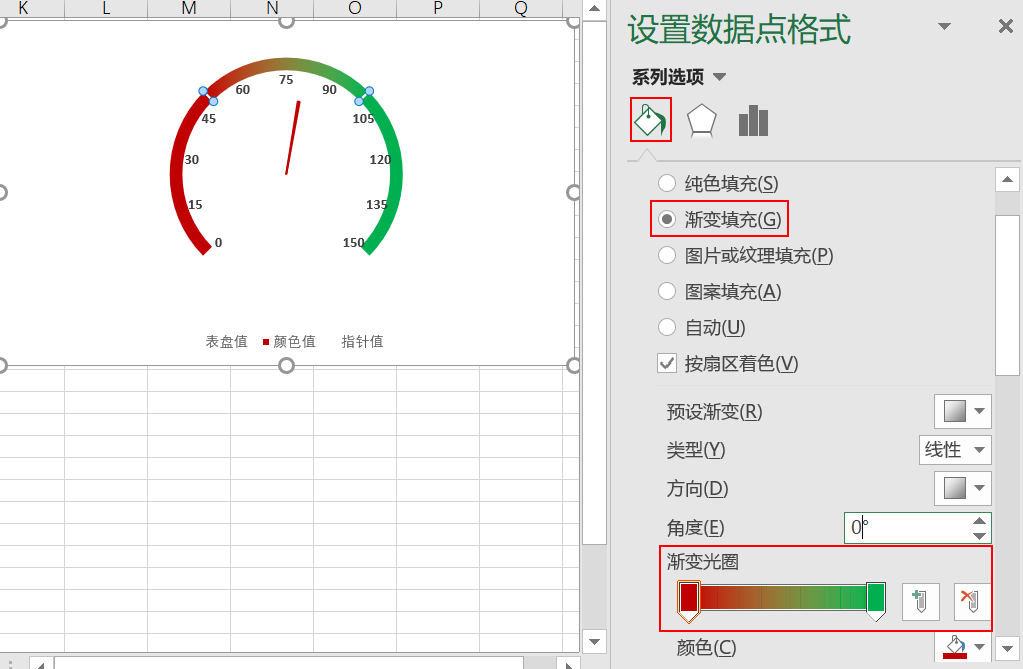

14、设置填充色，第一圆环区域设置为无填充，第二圆环区域设置为红色，第三圆环区域设置为由红到绿的渐变填充，第四圆环区域设置为绿色。

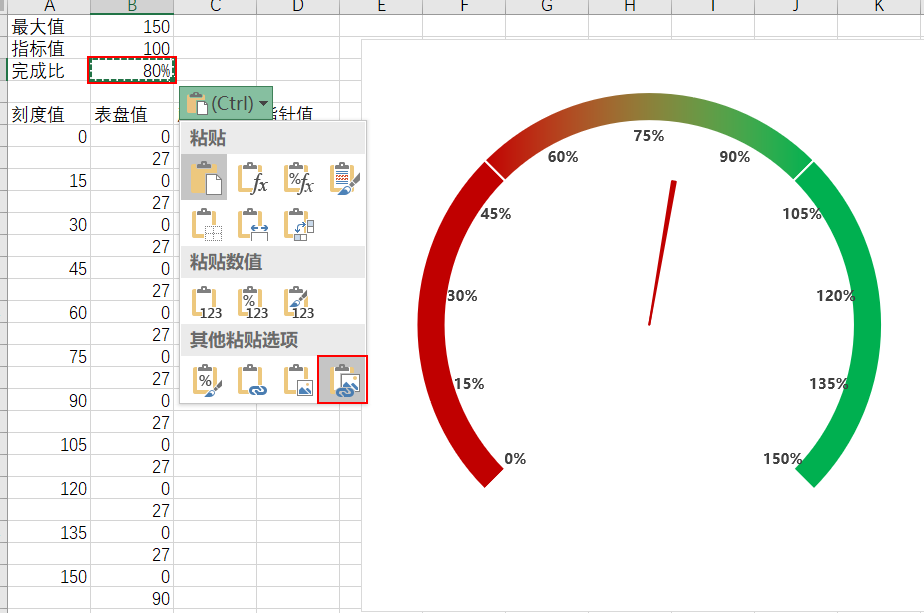

15、复制完成比的数值，将完成比粘贴为链接图片的格式。

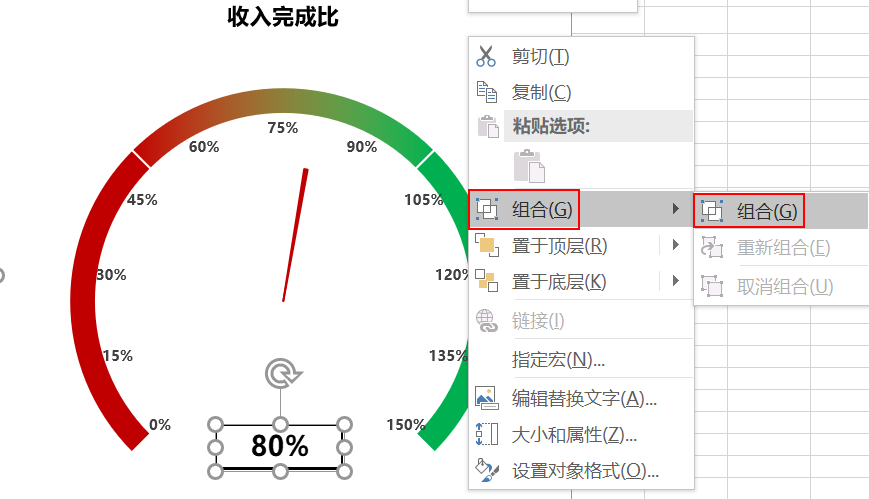

16、将链接的图片与图表进行组合，并删除图例，添加图表标题。

17、添加数据验证，生成动态仪表盘。

数据验证动图演示
