Excel中的基础的柱形图大家都知道怎么做，那么如何用柱形图构造各种可视化图表呢？今天先来讲第一种思路：让柱形图透明化。从这一个透明化的思路可以引申出很多美化的可视化图表，学那么多制作方法，不如学会一个思路，即可举一反三。

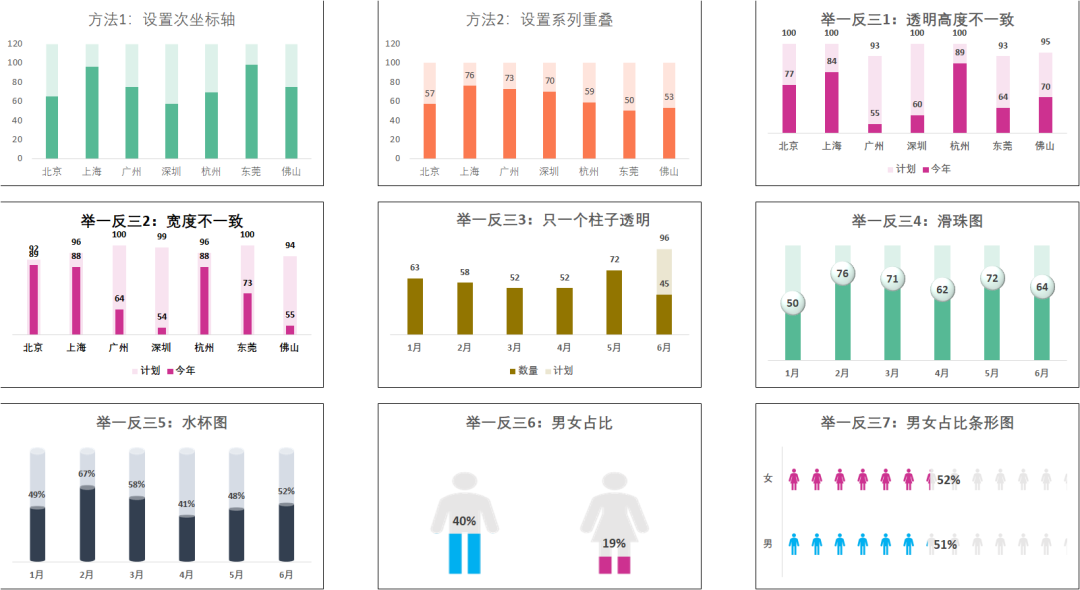

以下列举了7种通过透明化的思路制作图表的案例：
两个方法
首先，我们先熟练掌握让柱形图变透明的两种方法，一种是通过设置次坐标轴完成，另一种是设置系列重叠。
方法1:设置次坐标轴

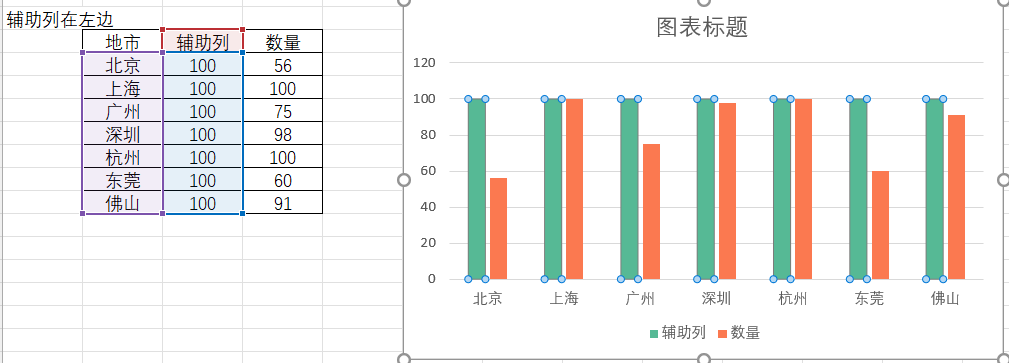

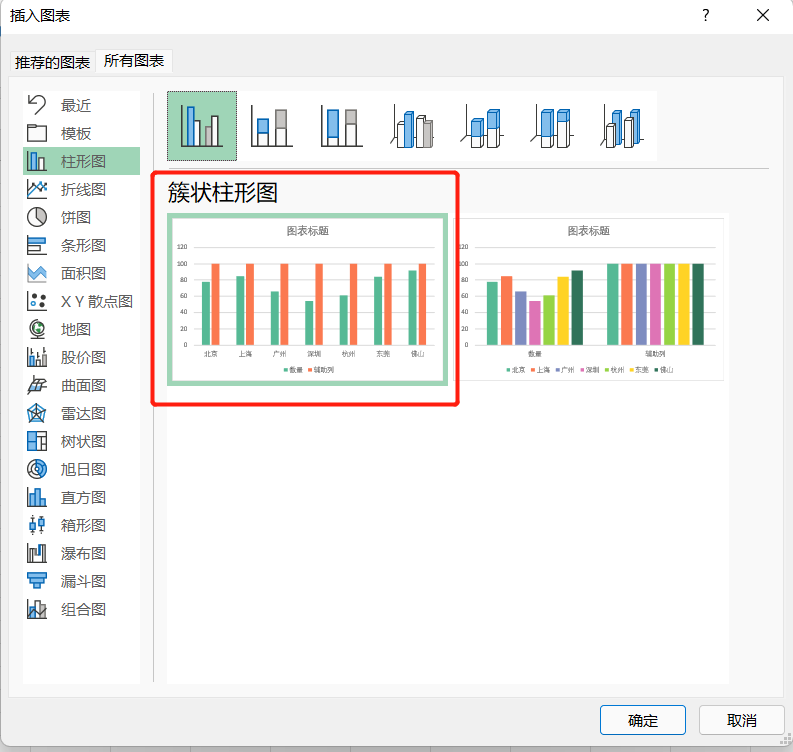

step1:插入簇状柱形图
step2:辅助列设为次坐标轴

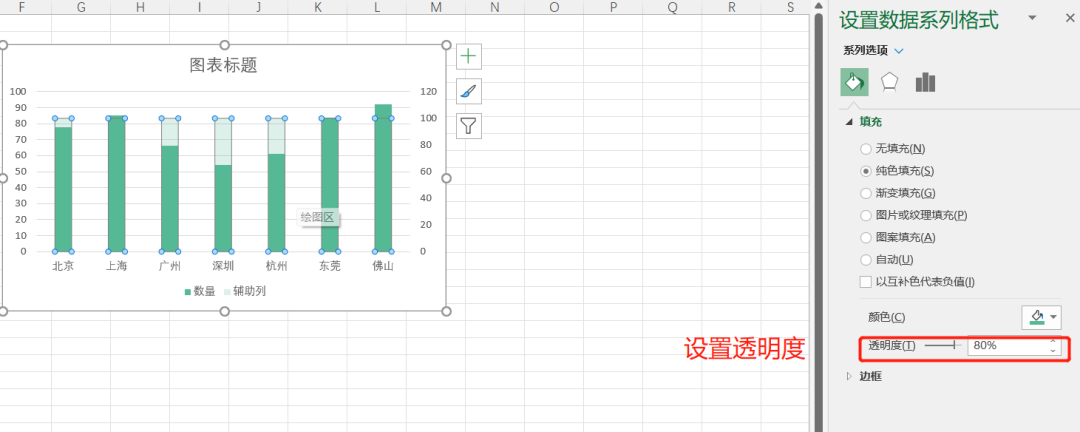

step3:填充为纯色填充，颜色和数量列颜色一致，透明度设置为80%

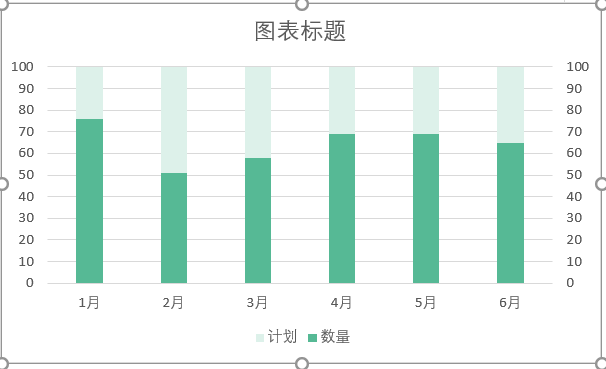

结果：

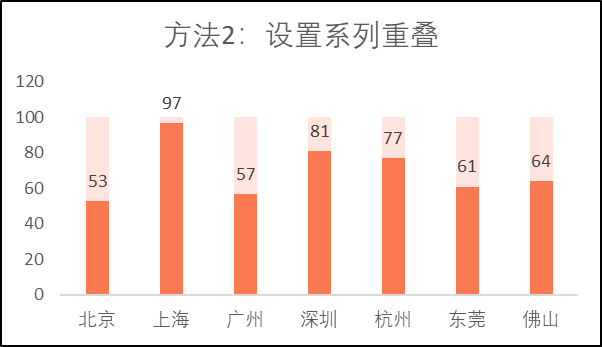

方法2：设置系列重叠
step1:插入簇状柱形图

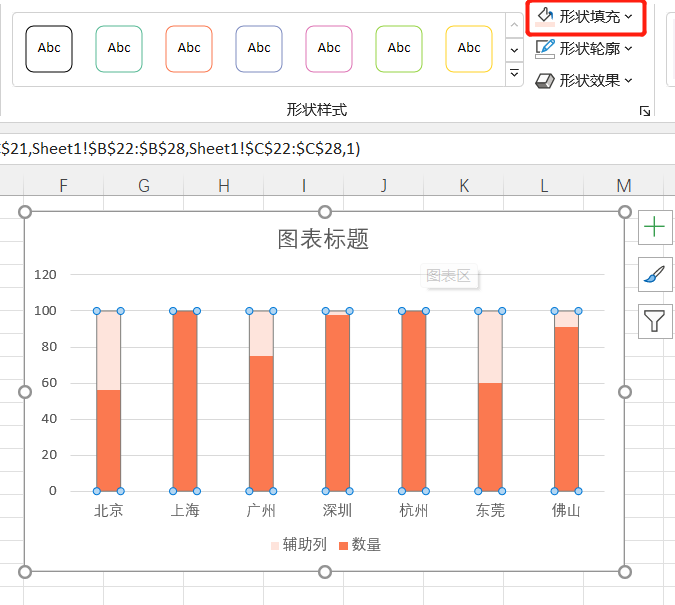

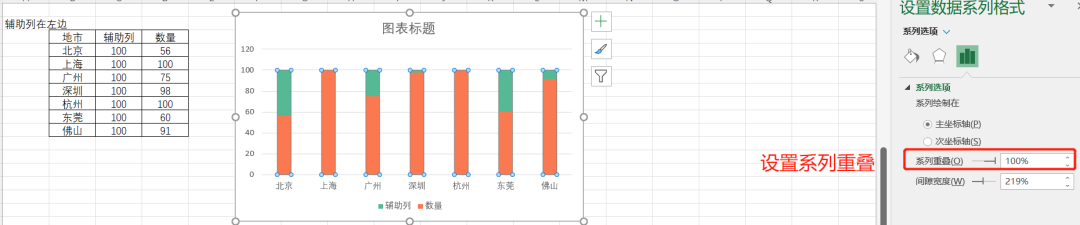

step2：右键设置数据系列格式——设置系列重叠为100%
step3：调整颜色
这里要注意调整主次坐标轴一致
结果：
这两个方法一定要熟练掌握，下面的7个变形柱形图可视化案例全都是在此基础上。
7个图表

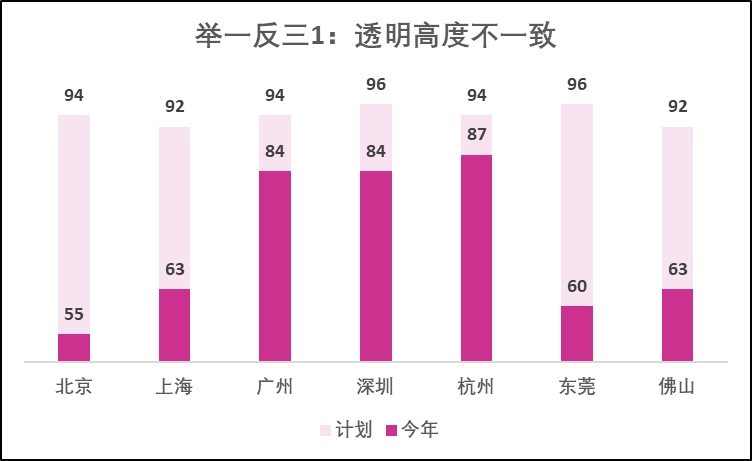

举一反三1：透明高度不一致
以上两种方法都是柱形图的透明部分高度是一致的，比如一份数据有实际执行情况和目标计划情况，目标都是不一样的，这种就需要柱形图的透明部分高度不一致。

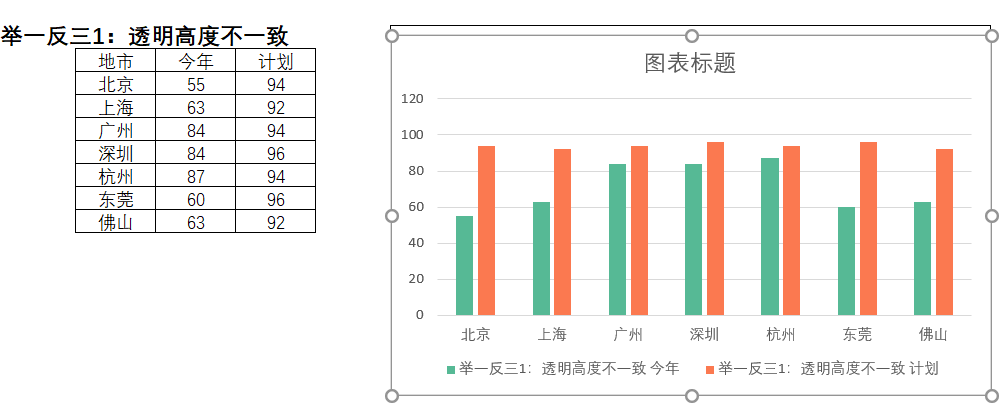

step1：插入一个簇状柱形图

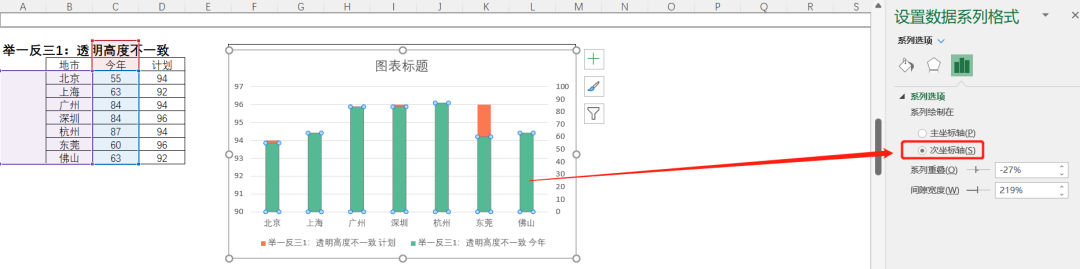

step2：将今年的数据设为次坐标轴

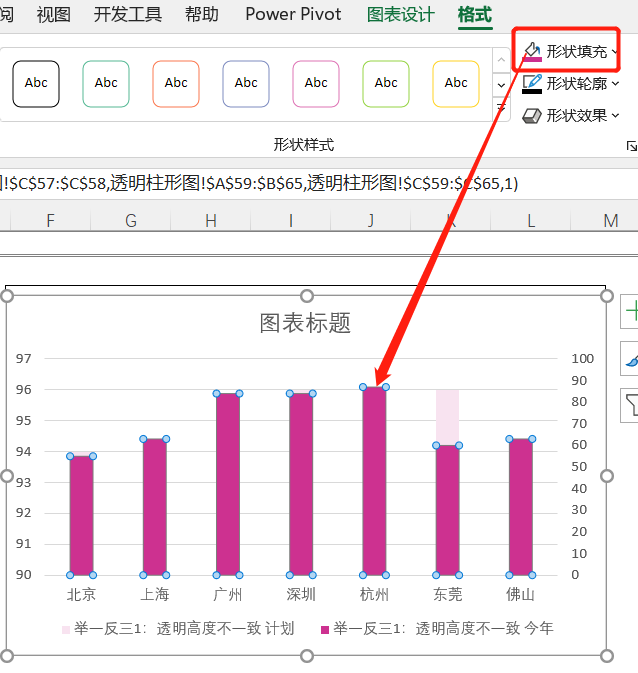

step3：更改填充颜色，今年部分改为深红色，计划部分改为浅色。

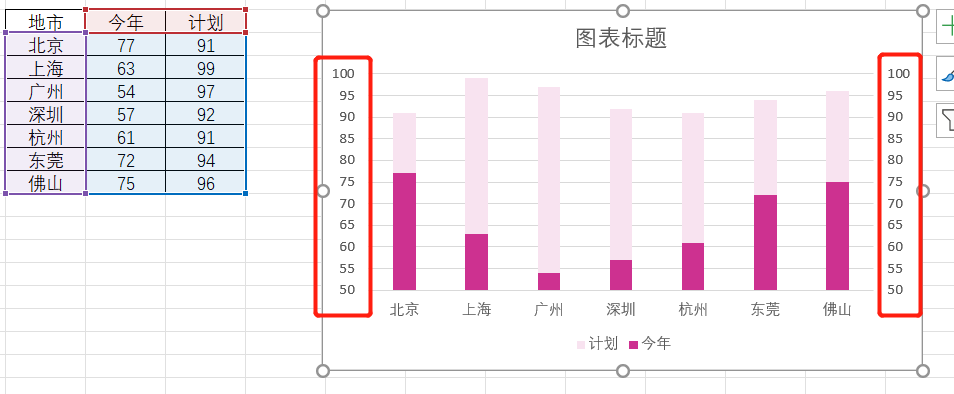

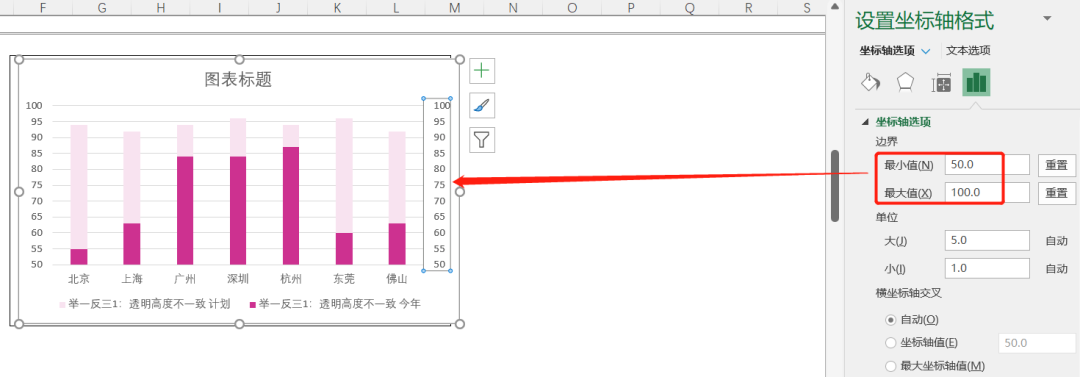

step4：设置主次坐标轴一致，这里主次坐标轴均设置为[50,100]
最后微调一下，结果：

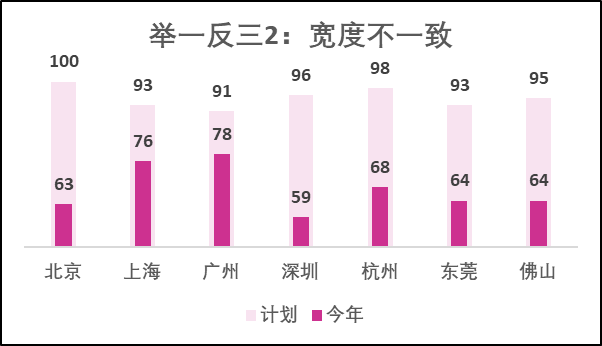

举一反三2：宽度不一致
如上图，想要不透明的部分和透明部分柱子的宽度不一致，更好地凸显不透明部分的数据。
前三步与举一反三1一致，只需要多设置一下间隙宽度。
step1：插入一个簇状柱形图
step2：将今年的数据设为次坐标轴
step3：更改填充颜色，今年部分改为深红色，计划部分改为浅色。

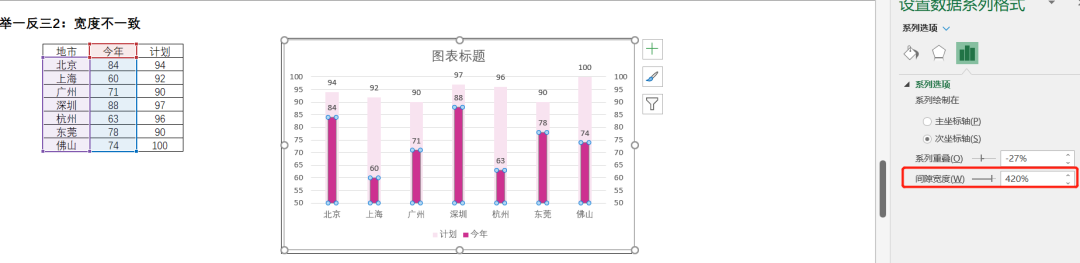

step4：点击今年的柱子，设置间隙宽度，这里设置为420%
微调一下，结果：

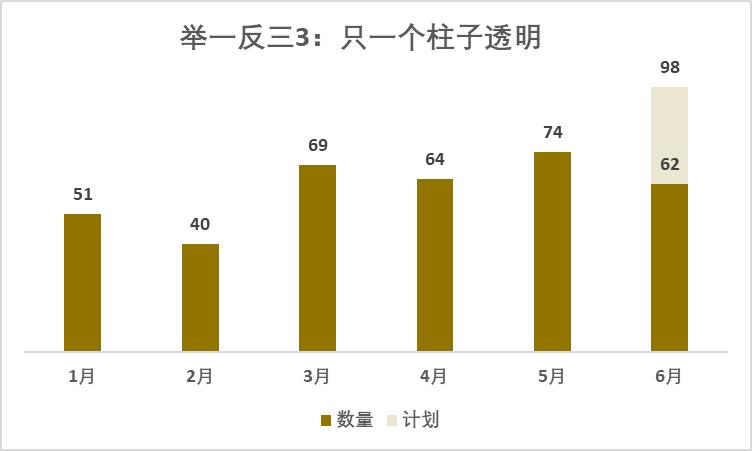

举一反三3：只一个柱子透明
有的时候我们需要做这样的图，1~5月是实际数量，6月截至目前如6月15日的数量，6月整月计划的数量展示，就需要只6月最后一个柱子透明来展示计划的量。

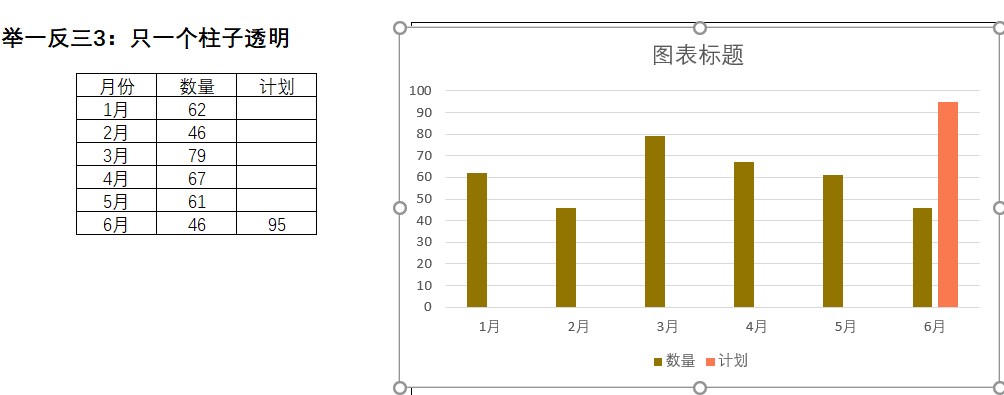

step1：插入一个簇状柱形图

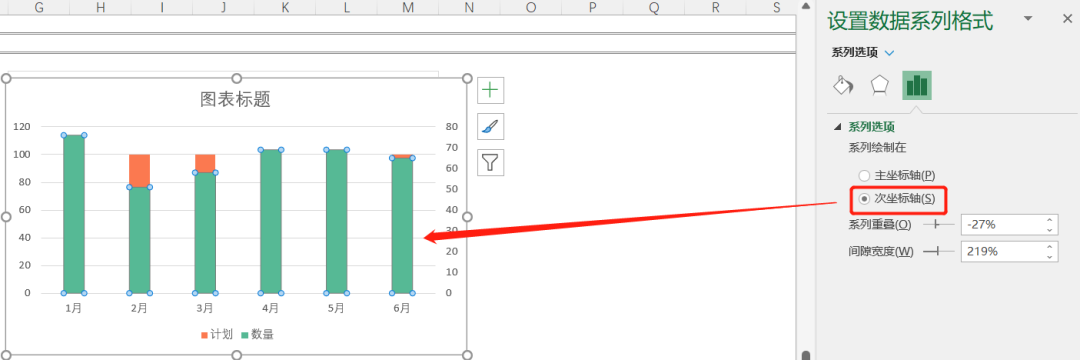

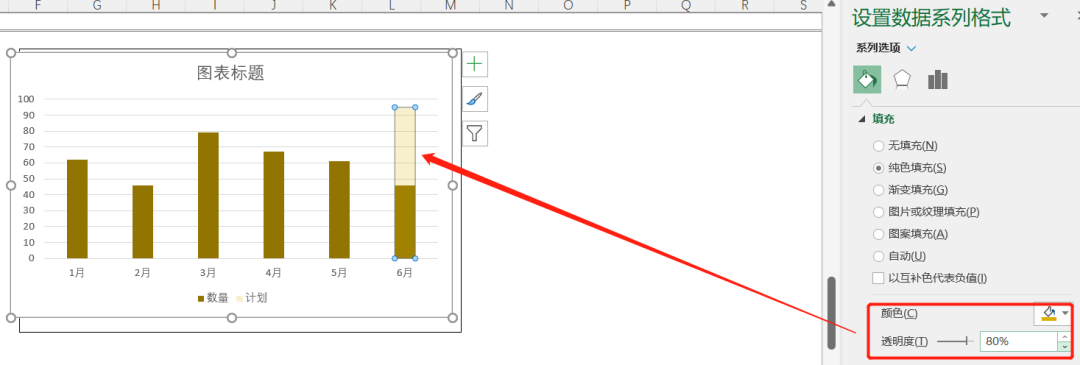

step2：点击最后一个柱子，设置数据系列格式——设置系列重叠为100%（复习一下方法2）
step3：调整颜色与其他柱子颜色一致，并更改透明度80%
微调下，结果：

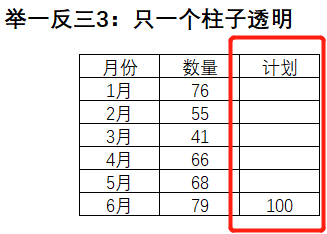

需要注意的是，能作出这种只最后一个柱子透明的效果，前提是数据中只有最后一行有计划的数据，其他无数据。

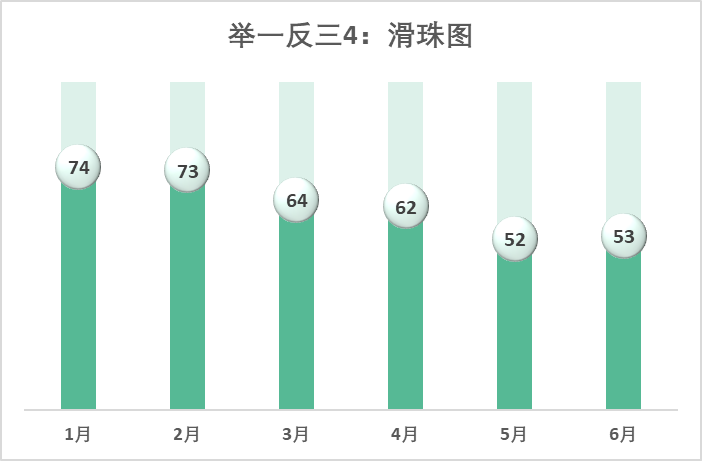

举一反三4：滑珠图
实际数量和计划数量对比的一个滑珠图是怎么做的呢？

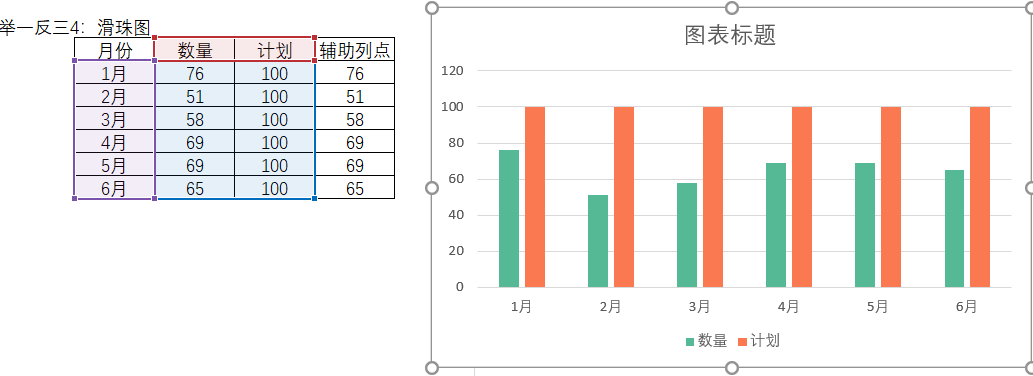

step1：对数量和计划区域插入簇状柱形图
strp2：次坐标轴绘制出透明柱子

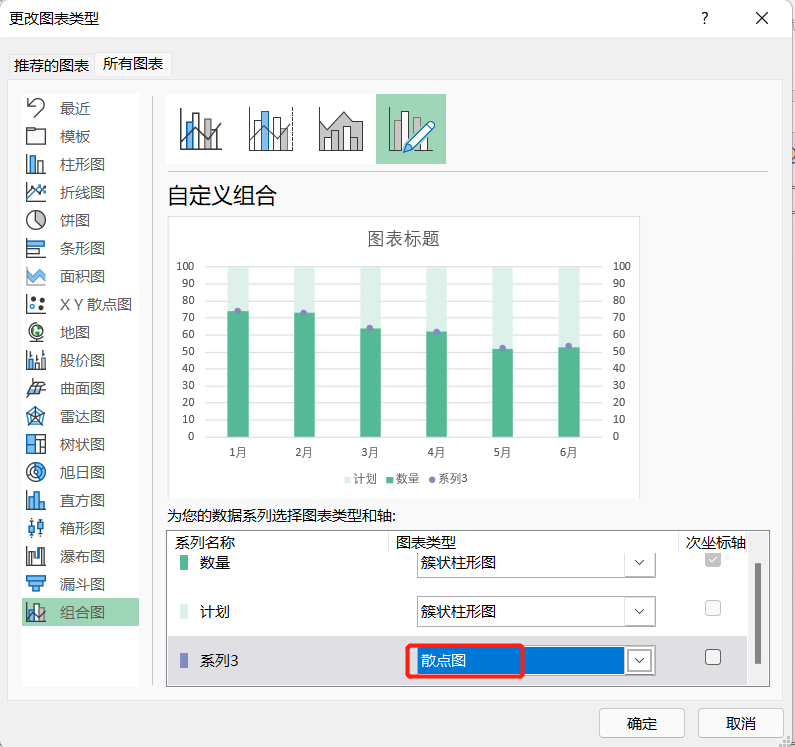

step3：将对辅助列点数据复制粘贴到图表中，右键更改数据系列格式，将辅助列点所在图表改为散点图。

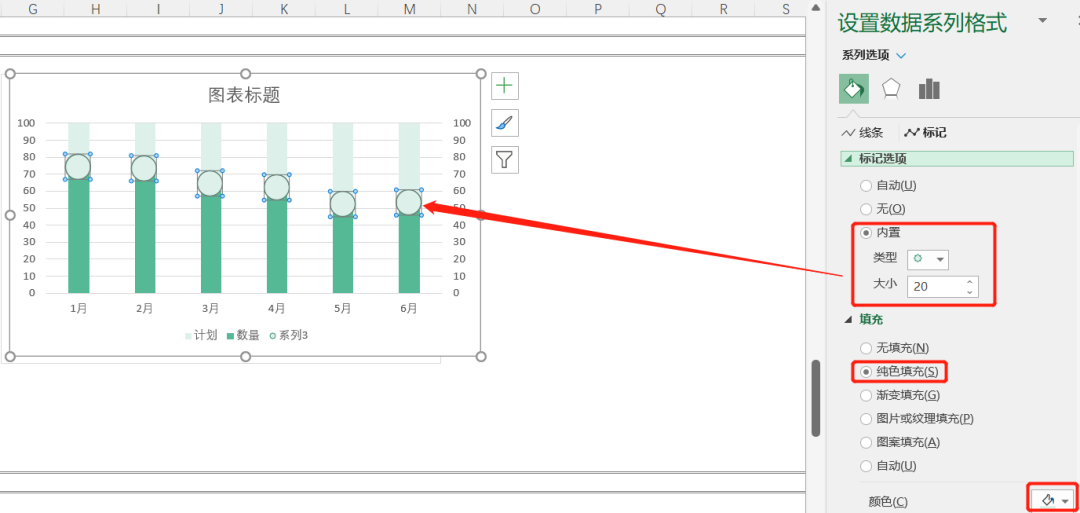

step4：调整滑珠格式，点击滑珠，右键设置数据系列格式，将标记设置为内置，大小20，颜色填充为和透明柱子一个颜色。
再设置滑珠的格式效果，将形状效果设置为棱台模式，让它有三维立体的感觉。
结果：

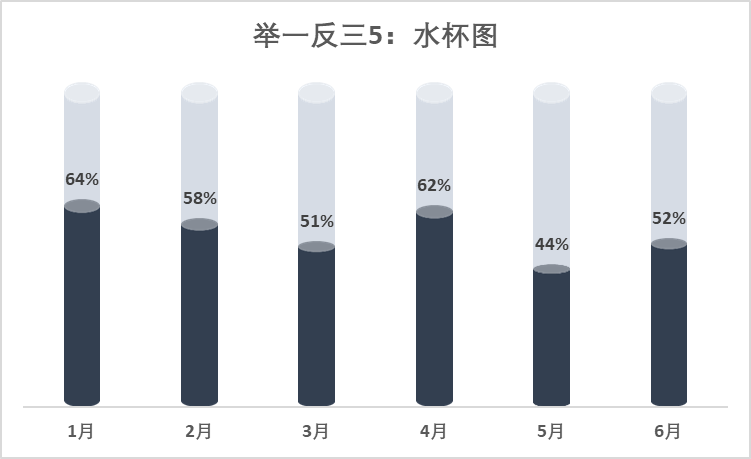

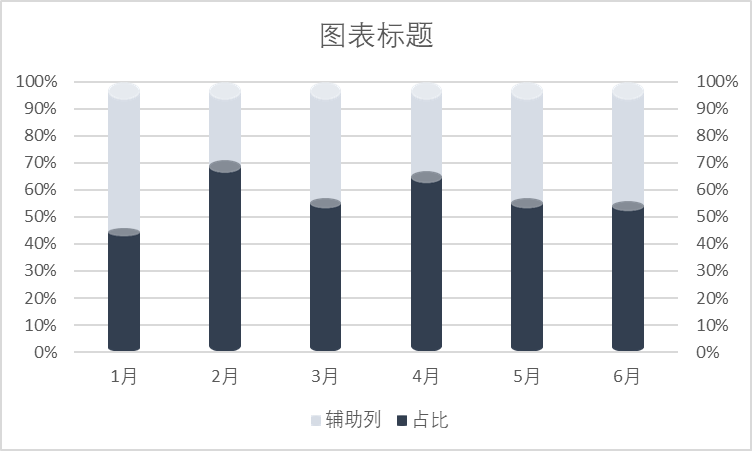

举一反三5：水杯图
作出这种像水杯一样的图，关键做法是将柱子换成圆柱体形状。
step1：插入簇状柱形图

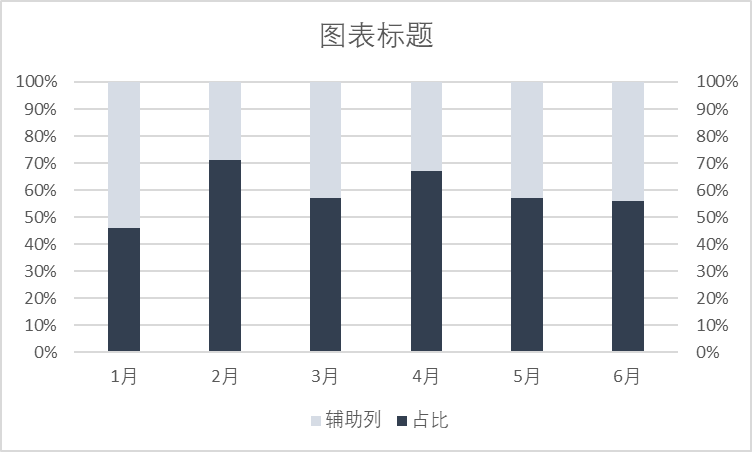

step2：通过设置次坐标轴的方法让图表变成透明柱形图的样式（这里重复的步骤不再赘述）
step3：复制右边深色圆柱体的形状，选中图表中的深色柱子，粘贴。这里有个小技巧，如果没法通过鼠标选中深色柱子，可以点击菜单栏里的格式选项，左上角选择系列‘占比’，即可选中。
同样地，将浅色圆柱体形状复制粘贴到图表的浅色柱子中去。
就得到了水杯图。

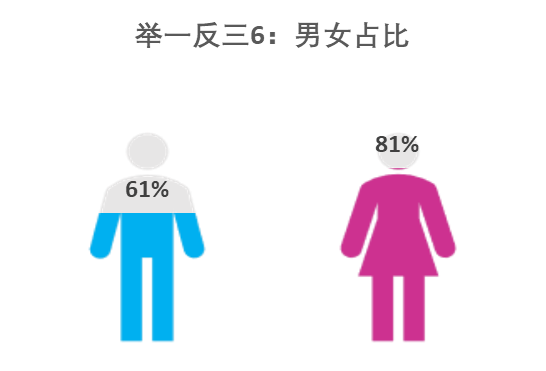

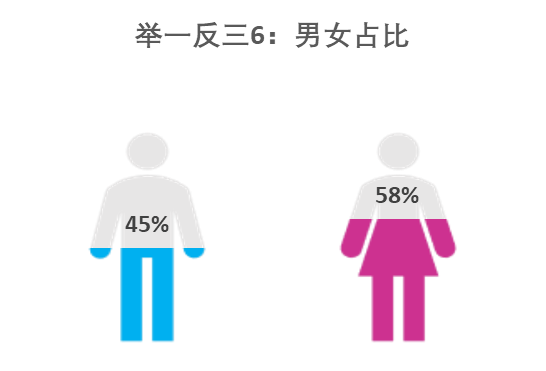

举一反三6：男女占比形状
通过前面插入圆柱体形状的例子，我们也可以想到插入各种形状就有了不同的图形，比如下面这个男女小人占比的图，作图的关键在于形状的层叠并缩放。

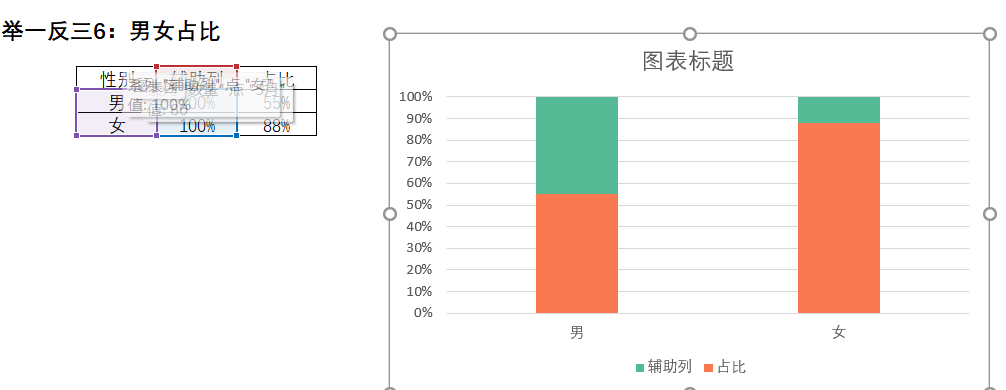

step1：做一个辅助列，插入簇状柱形图，通过设置系列重叠的方法让图表变为透明柱形图的样式（重复步骤，不再演示）

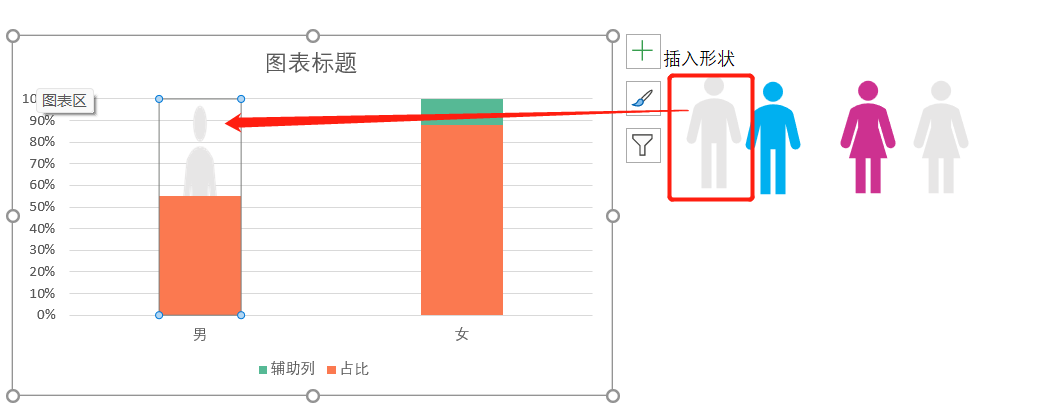

step2：双击‘男’系列的透明柱子部分，复制透明男小人，粘贴到男透明柱子。和前面复制粘贴形状不同的是，这里的两个柱子形状都是不同的，所以要一个一个设置。

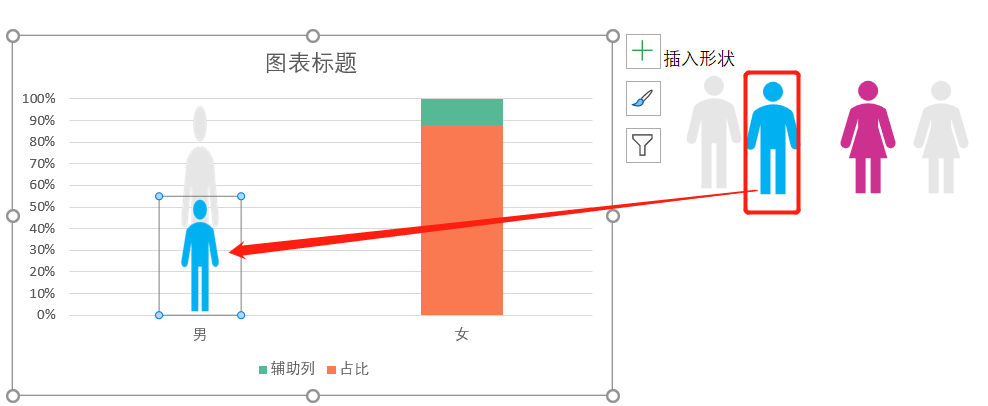

同样地，再将蓝色男小人形状复制粘贴到相应位置。

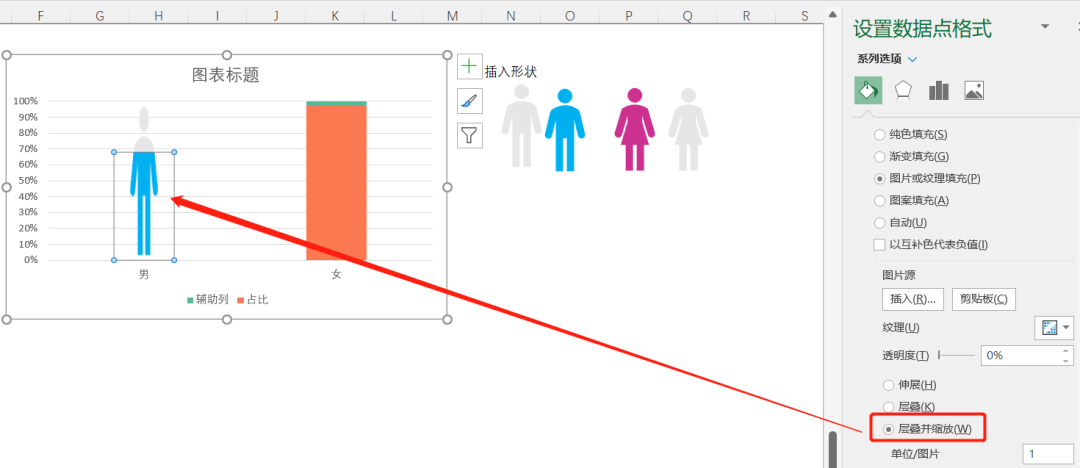

再点击形状，在设置数据点格式中选择层叠并缩放即可。

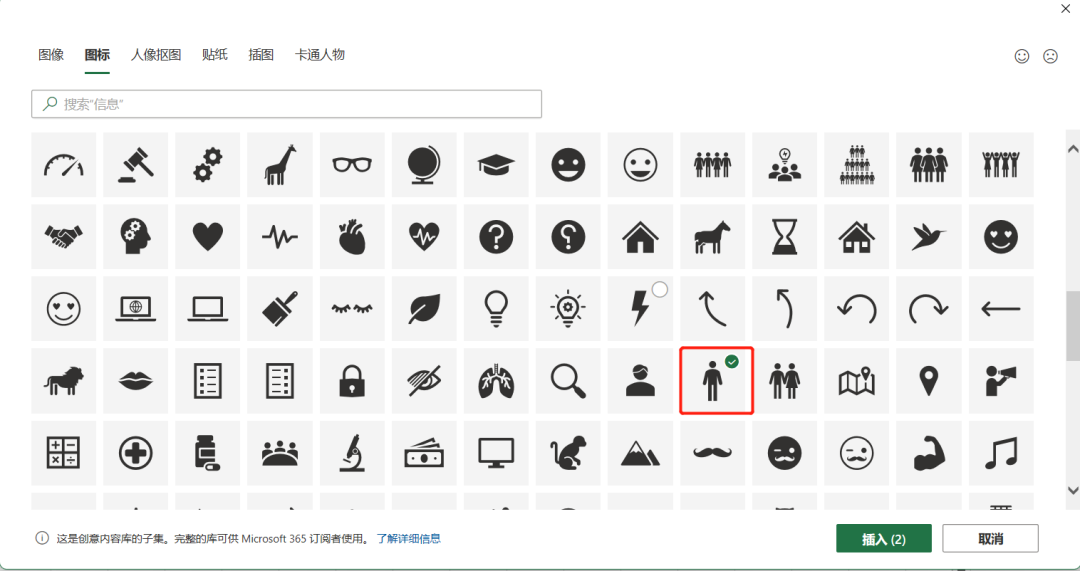

小技巧，在插入——图标中，可以找到男女小人的图标
同样的方法，设置女小人。
结果：

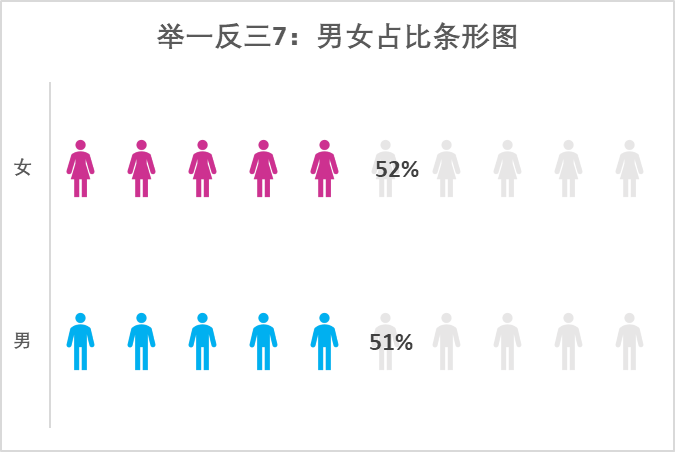

举一反三7：男女占比条形图
由上面这个男女占比柱形图的案例也可联想到男女占比条形图，关键在于层叠的设置。

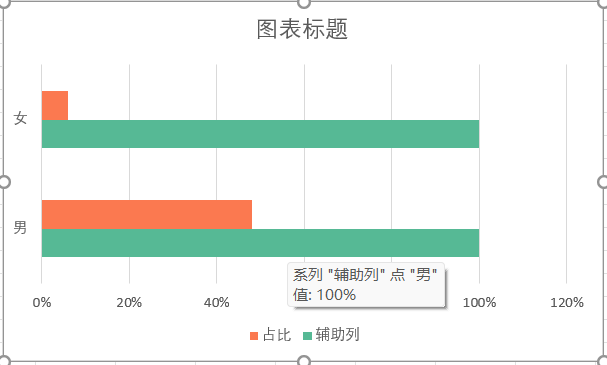

step1：添加辅助列，插入条形图。

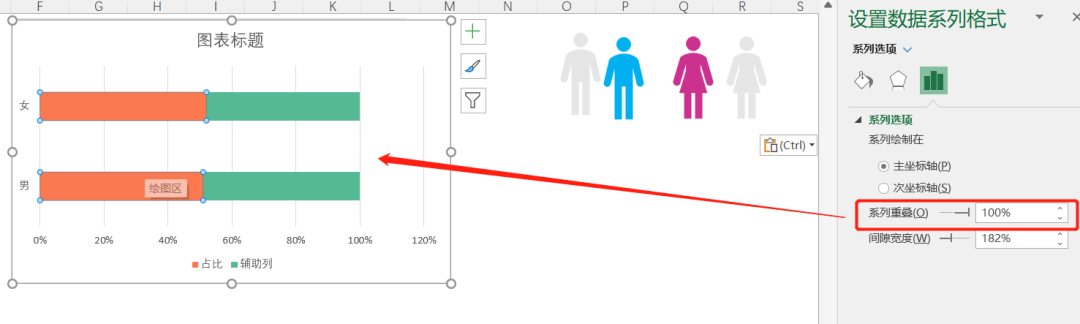

step2：通过设置系列重叠的方法让条形图符合透明样式。

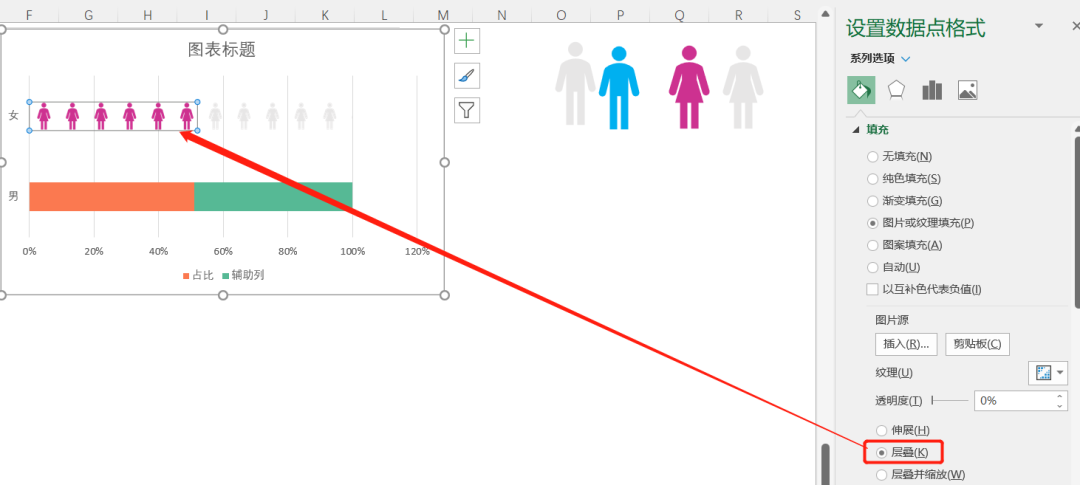

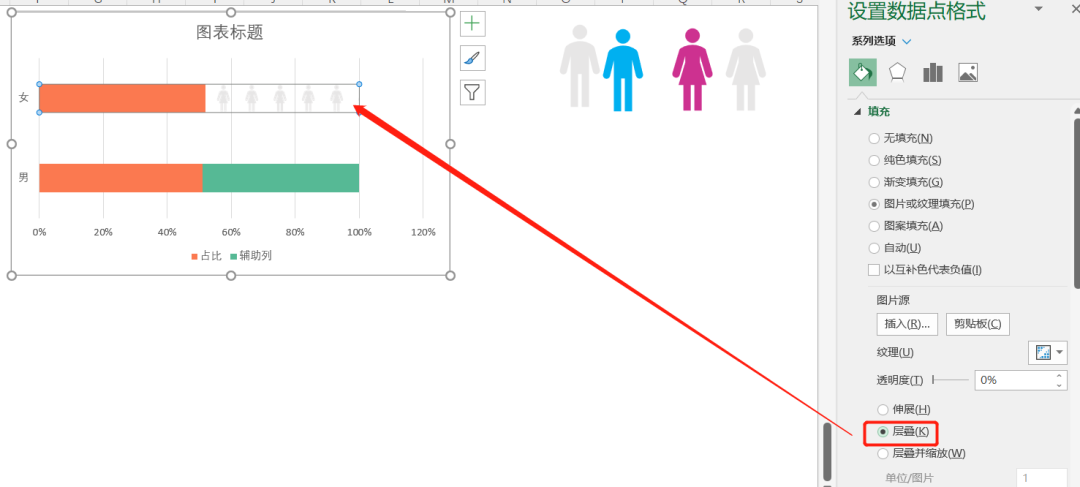

step3：还是双击图表中辅助列部分，将灰色女小人图标复制粘贴过去，将填充选择为层叠。
同样的方法设置男性小人。
结果
