一、SPI串行外设接口
- 1.1 定义
- 1.2SPI协议概括
二、0.96寸OLED显示屏显示数据
三、代码模块
四、总结
五、参考资料

一、SPI串行外设接口

1.1 定义

SPI是串行外设接口（Serial Peripheral Interface）的缩写，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200。

1.2SPI协议概括

SPI总线是一种4线总线，因其硬件功能很强，所以与SPI有关的软件就相当简单，使中央处理器（Central Processing Unit，CPU）有更多的时间处理其他事务。正是因为这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200。SPI是一种高速、高效率的串行接口技术。通常由一个主模块和一个或多个从模块组成，主模块选择一个从模块进行同步通信，从而完成数据的交换。SPI是一个环形结构，通信时需要至少4根线（事实上在单向传输时3根线也可以）。
SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。也是所有基于SPI的设备共有的，它们是MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）、CS（片选）。

（1）MISO– Master Input Slave Output，主设备数据输入，从设备数据输出；
（2）MOSI– Master Output Slave Input，主设备数据输出，从设备数据输入；
（3）SCLK – Serial Clock，时钟信号，由主设备产生；
（4）CS – Chip Select，从设备使能信号，由主设备控制。

其中，CS是从芯片是否被主芯片选中的控制信号，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），主芯片对此从芯片的操作才有效。这就使在同一条总线上连接多个SPI设备成为可能。
接下来就负责通讯的3根线了。通讯是通过数据交换完成的，这里先要知道SPI是串行通讯协议，也就是说数据是一位一位的传输的。这就是SCLK时钟线存在的原因，由SCLK提供时钟脉冲，SDI，SDO则基于此脉冲完成数据传输。数据输出通过 SDO线，数据在时钟上升沿或下降沿时改变，在紧接着的下降沿或上升沿被读取。完成一位数据传输，输入也使用同样原理。因此，至少需要8次时钟信号的改变（上沿和下沿为一次），才能完成8位数据的传输。
时钟信号线SCLK只能由主设备控制，从设备不能控制。同样，在一个基于SPI的设备中，至少有一个主设备。这样的传输方式有一个优点，在数据位的传输过程中可以暂停，也就是时钟的周期可以为不等宽，因为时钟线由主设备控制，当没有时钟跳变时，从设备不采集或传送数据。SPI还是一个数据交换协议：因为SPI的数据输入和输出线独立，所以允许同时完成数据的输入和输出。芯片集成的SPI串行同步时钟极性和相位可以通过寄存器配置，IO模拟的SPI串行同步时钟需要根据从设备支持的时钟极性和相位来通讯。
最后，SPI接口的一个缺点：没有指定的流控制，没有应答机制确认是否接收到数据。
SPI的片选可以扩充选择16个外设,这时PCS输出=NPCS,说NPCS0 3接4-16译码器,这个译码器是需要外接4-16译码器，译码器的输入为NPCS0~3，输出用于16个外设的选择。

二、0.96寸OLED显示屏显示数据

1.所使用的工作

keil + STM32F103C8最小开发版 + 0.96寸OLED显示屏

2.0.96寸OLED显示屏相关介绍

官方介绍

3.DEMO程序

官方有给出的示例代码，这次的实验也是通过实列代码更改而来
下载链接，不能下的话可以试试换个浏览器

4.串口的连接，我使用的是SPI总线，如果使用IIC总线的，看图进行更换，这里就不进行

三、代码模块

使用的是给出的样本代码，但由于并没有STM32F103C8这个种类，就用同一个系列的STM32F103RC系类，进去之后再更改，路径是下面框出来的那个，用keil打开项目文件

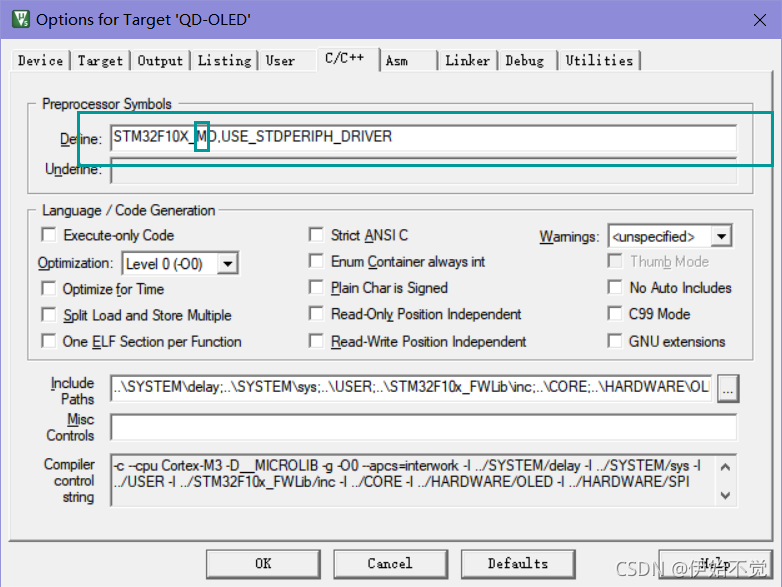

进去之后先在魔法棒里更改设备，然后编译一下，会发现编译不通过，显示在引用某个头文件有错误，其实是因为更改了设备之后，空间会变化，在宏定义那里改一下大小就行了

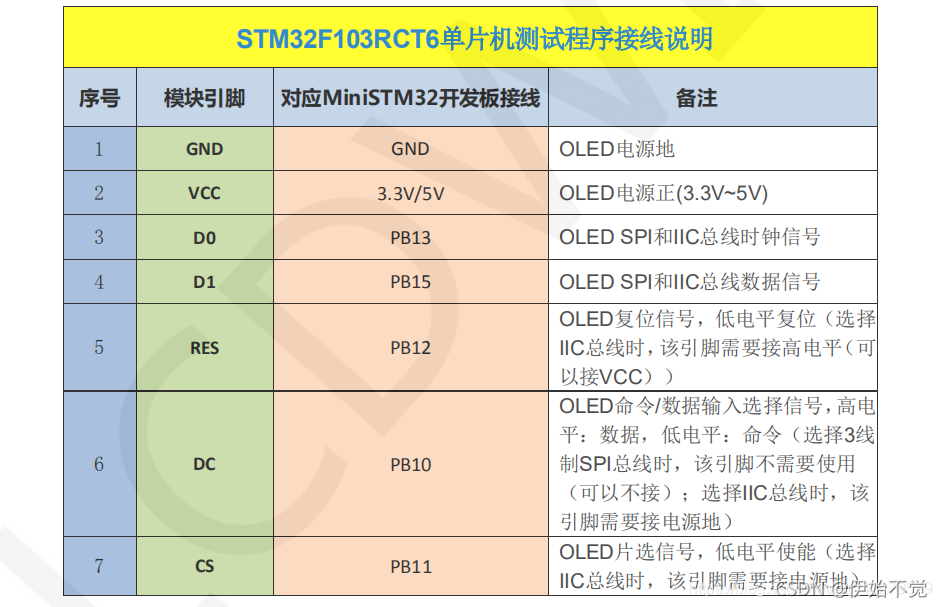

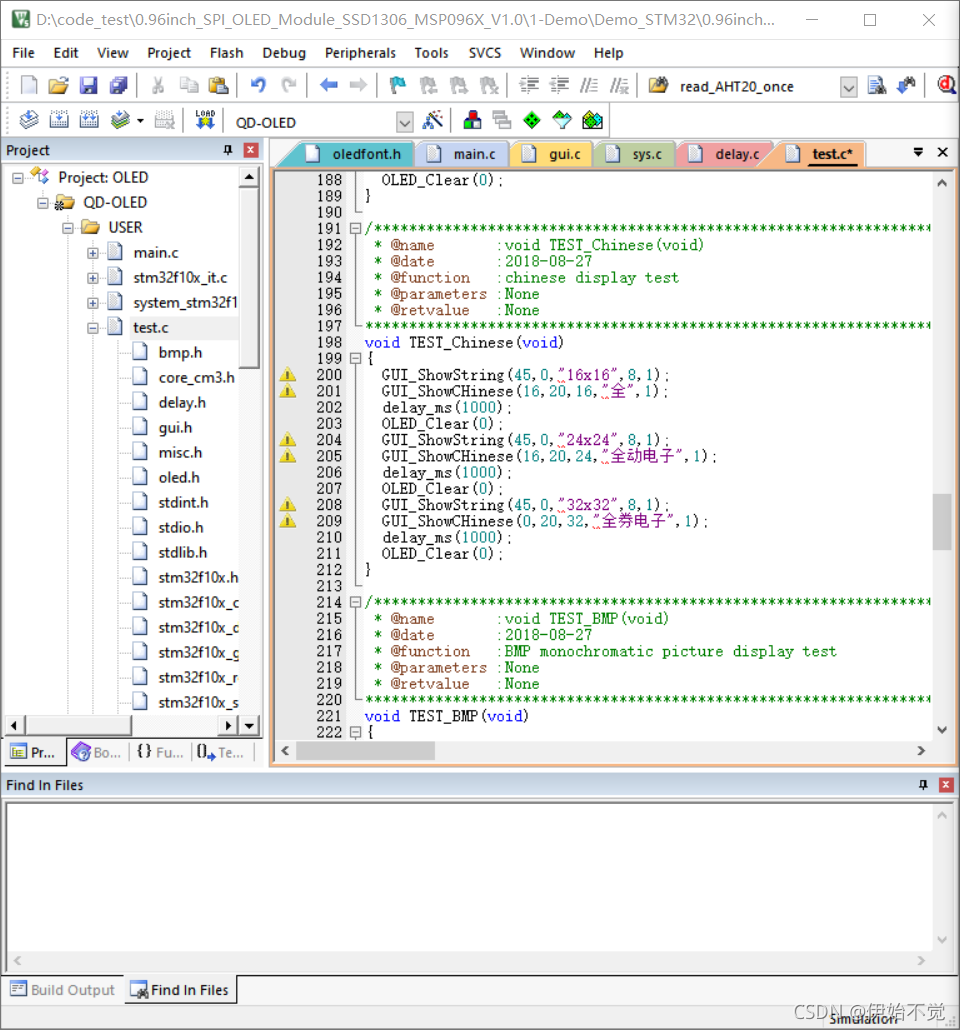

代码里也显示了接线的方式，这里可以先运行看一下效果，官方的名字是可以正常显示的，但如果我们在test.c里写一个没出现的过汉字，像下面一样，再运行一下程序，就会发现这个字显示不出来

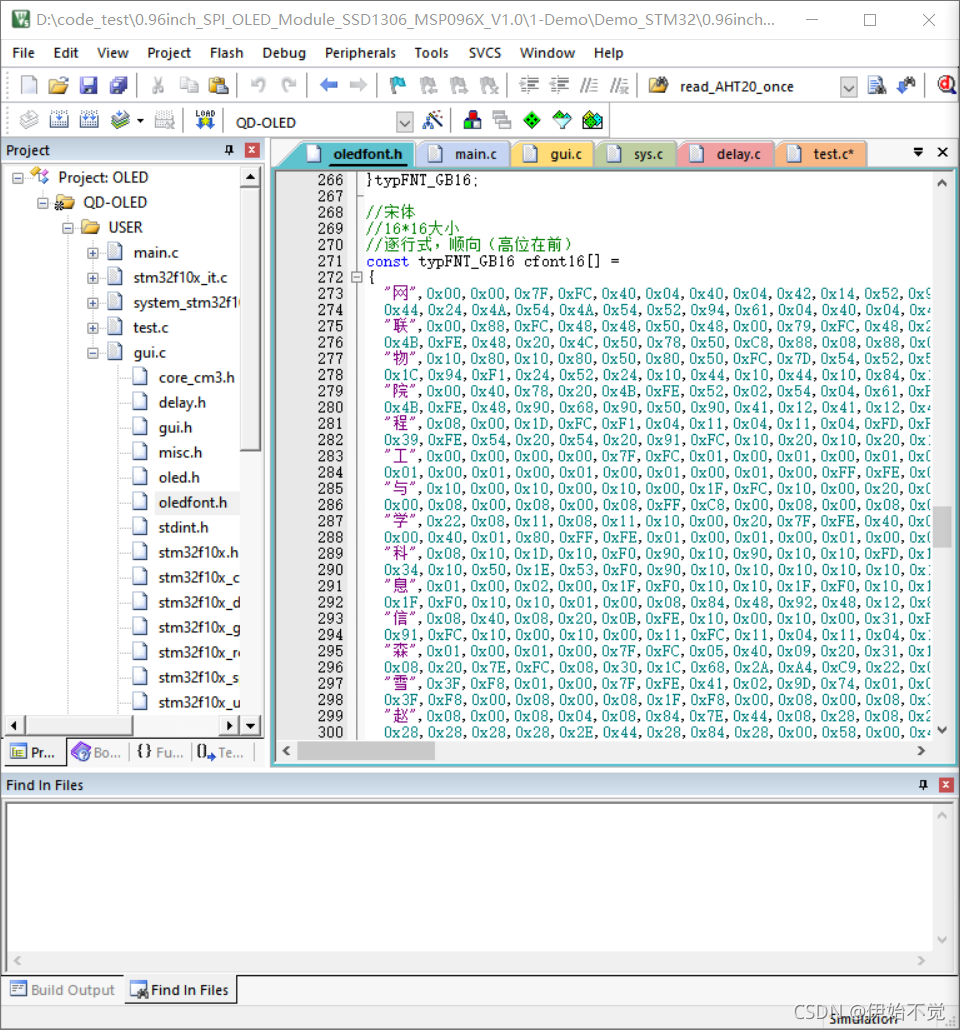

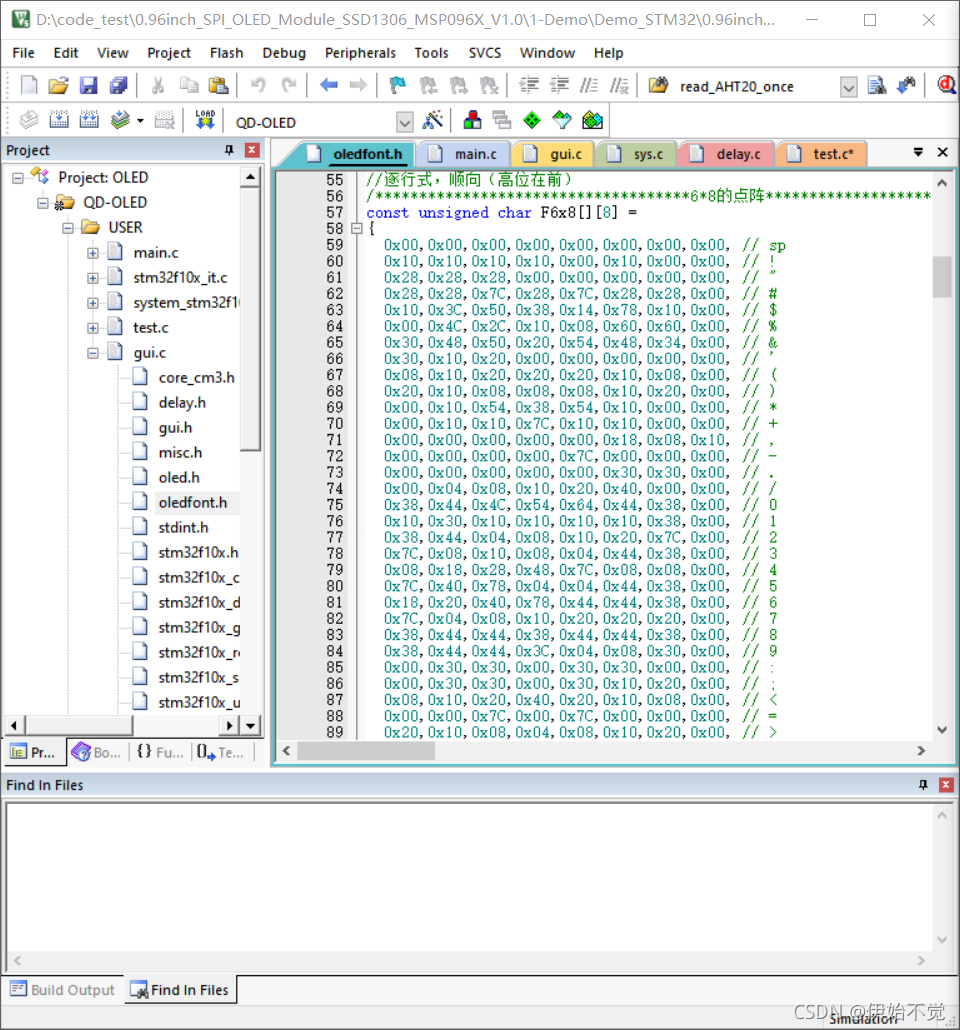

这里面的汉字和其他ASCII码都是用字膜显示的，打开gui.c里的oledfont.h文件，会发现这些的字膜都是定义好的

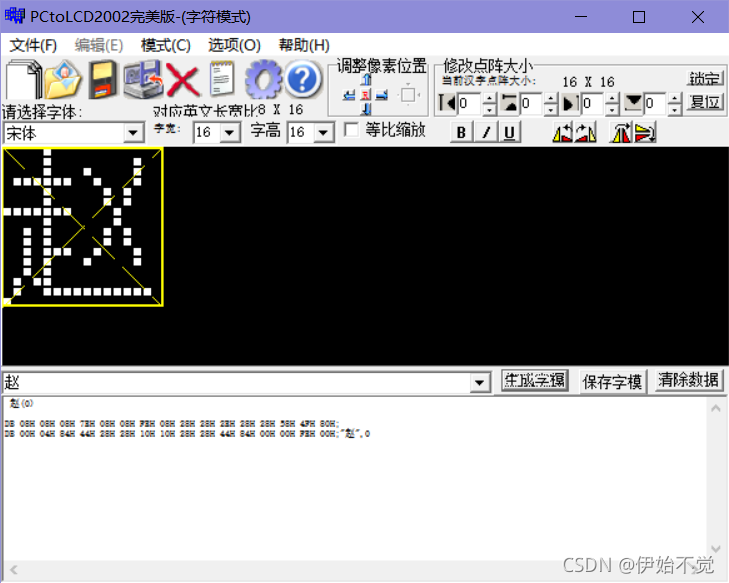

需要显示的话就需要自己加字膜了，这里我们可以用下面PCtoLCD2002完美版工具生成汉字字膜
要注意oledfont.h里的提示，生成字膜的设置要和这个一模一样，上面那个示范的字也不是这种，需要自己去调一下，然后搬到这个文件里就行了，记得要对应大小

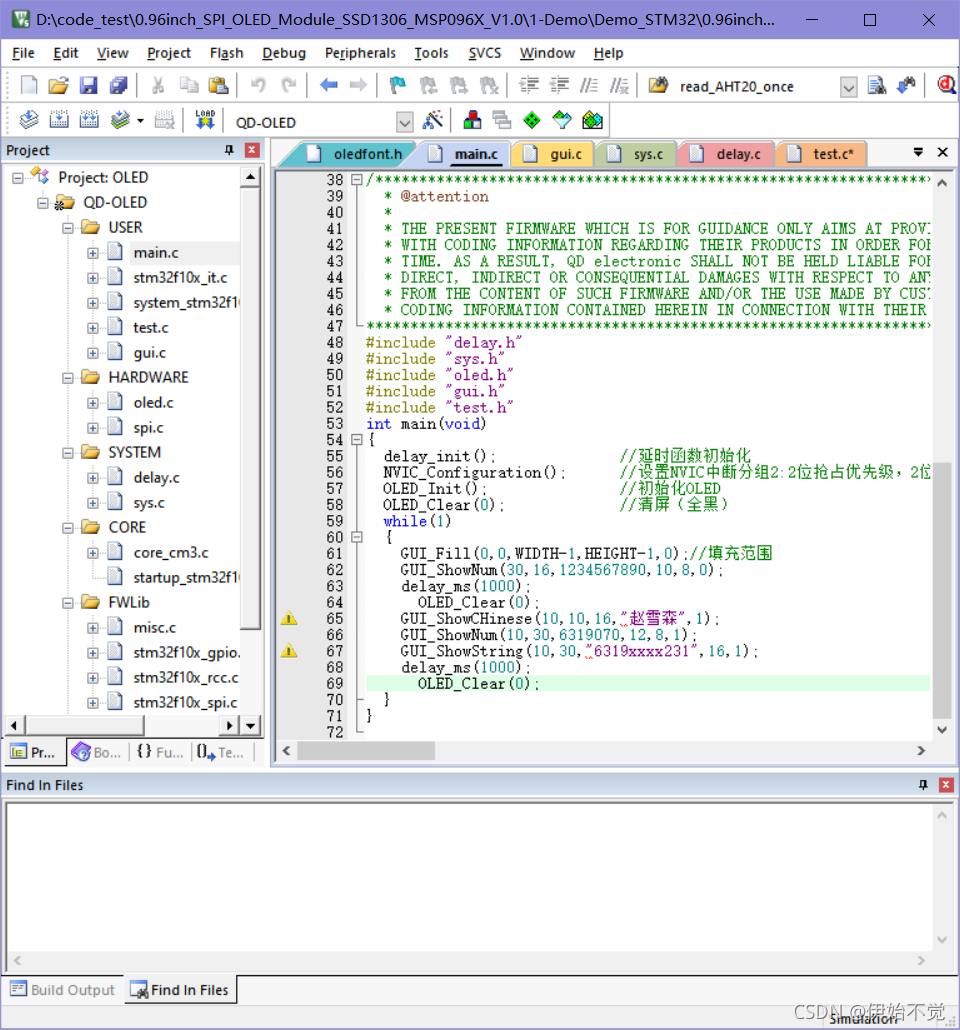

然后再在main.c里调用gui的函数进行显示
显示效果
