OpenCV-Python教程：绘制多边形、输出文字(polylines,putText,解决中文乱码问题)

原文链接：http://www.juzicode.com/archives/5575

返回Opencv-Python教程

在 OpenCV-Python教程：绘制直线、圆形、方形 一文中介绍了怎么绘制直线、圆形、方形，这里介绍下怎么绘制多边形、输出文字。

1、多边形

  cv2.polylines()用来画多边形。

• 第1个参数为图像对象；
• 第2个参数为包含一个三元组元素的列表，包含了多边形的各个顶点；
• 第3个参数为Bool型参数表示是否闭合；
• 第4个参数为颜色；
• 第5个参数为线条宽度，注意不能使用-1表示填充；

方形可以看做是一种特殊的多边形，知道其4个顶点的坐标也可以利用polylines()画出方形。下面这个例子利用polylines()画出一个方形和五角星：

import cv2
import numpy as np
print('VX公众号: 桔子code / juzicode.com')
print('cv2.__version__:',cv2.__version__)

img = np.ones((512,512,3)) #白色背景
color=(0,255,0)  #绿色
#五角星
pts = np.array([[70,190],[222,190],[280,61],[330,190],[467,190],
     [358,260],[392,380],[280,308],[138,380],[195,260]])
pts = pts.reshape((-1,1,2))  #reshape为10x1x2的numpy
print(pts.shape)     # (10, 1, 2)
cv2.polylines(img,[pts],True,color,5)
#方形
pts = np.array([[10,50],[100,50],[100,100],[10,100]])
pts = pts.reshape((-1,1,2))
cv2.polylines(img,[pts],True,color,3)

cv2.imshow('juzicode.com',img)
cv2.waitKey()

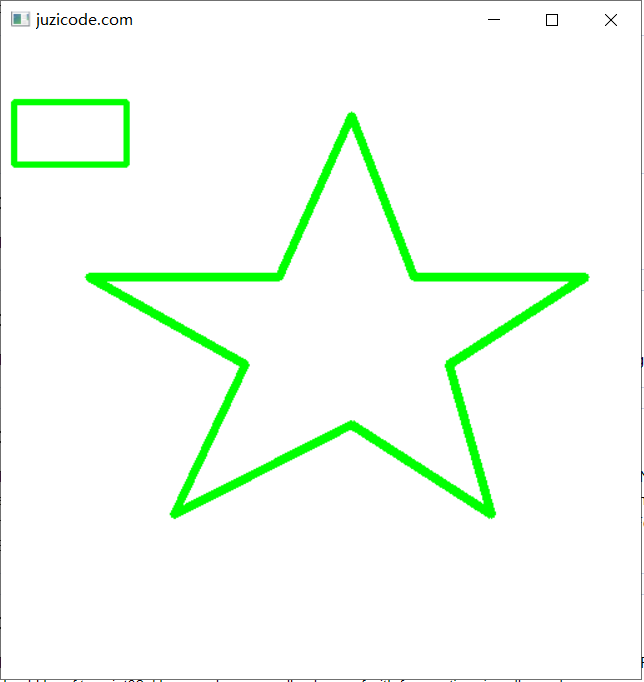

运行结果：

2、输出文字

   cv2.putText()用来输出文字。

• 第1个参数为图像对象；
• 第2个参数为要输出的字符串；
• 第3个参数为起始点位置；
• 第4个参数为字体；
• 第5个参数为字体大小；
• 第6个参数为颜色；
• 第7个参数为线条宽度，默认为1；
• 第8个参数为线型，默认为LINE8；

import cv2
import numpy as np
print('VX公众号: 桔子code / juzicode.com')
print('cv2.__version__:',cv2.__version__)

img = np.ones((512,512,3)) #白色背景

text = 'VX:juzicode'
start = (10,200)
font = cv2.FONT_HERSHEY_SIMPLEX
fontscale = 2
color=(0,0,255)  #红色
thick = 2
linetype = cv2.LINE_AA
cv2.putText(img,text,start, font, fontscale, color,thick,linetype)

cv2.imshow('juzicode.com',img)
cv2.waitKey()

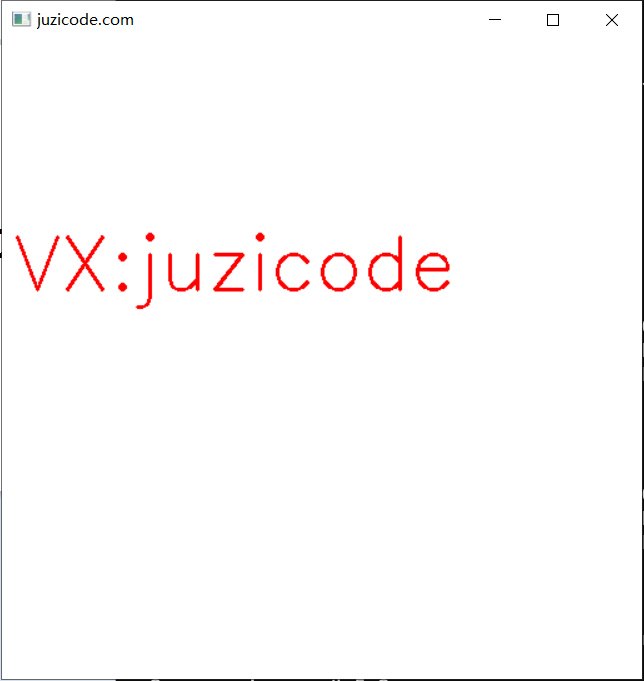

运行结果：

上面的例子是输出英文，我们试下包含中文的情况，将text内容修改为“VX：桔子code”，输出乱码了：

通过dir()命令可以将所有FONT开头的内容打印出来，OpenCV中并没有包含中文字体：

>>> cv2.__version__
'4.5.2'
>>>
>>> [i for i in dir(cv2) if i.startswith('FONT')]
['FONT_HERSHEY_COMPLEX', 'FONT_HERSHEY_COMPLEX_SMALL', 'FONT_HERSHEY_DUPLEX', 'FONT_HERSHEY_PLAIN', 'FONT_HERSHEY_SCRIPT_COMPLEX', 'FONT_HERSHEY_SCRIPT_SIMPLEX', 'FONT_HERSHEY_SIMPLEX', 'FONT_HERSHEY_TRIPLEX', 'FONT_ITALIC']
>>>

一个变通的方法是通过pillow转换后显示中文：

import cv2
import numpy as np
from PIL import Image,ImageDraw,ImageFont
print('VX公众号: 桔子code / juzicode.com')
print('cv2.__version__:',cv2.__version__)

img = np.full((512,512,3),255,np.uint8) #白色背景
img_pil = Image.fromarray(cv2.cvtColor(img,cv2.COLOR_BGR2RGB))

text = 'VX:桔子code'
start = (10,200)      #起始位置
fonttype = 'msyh.ttc' #微软雅黑字体，和具体操作系统相关
fontscale = 30        #字体大小
font = ImageFont.truetype(fonttype,fontscale)
draw = ImageDraw.Draw(img_pil)
draw.text(start,text,font=font,fill=(255,0,0))  #PIL中BGR=(255,0,0)表示红色
img_ocv = np.array(img_pil)                     #PIL图片转换为numpy
img = cv2.cvtColor(img_ocv,cv2.COLOR_RGB2BGR)   #PIL格式转换为OpenCV的BGR格式

cv2.imshow('juzicode.com',img)
cv2.waitKey()

 运行结果：

小结：本文介绍了怎么在图像中绘制多边形，多边形也可以用来绘制方形、三角形；OpenCV中默认不能输出中文文字，可以用过转换为PIL图片再转换回OpenCV图片的变通方法达到输出中文的目的。
