MP2326是一款完全集成的高效同步降压开关模式转换器,静态电流仅为40μA。 这款非常紧凑的器件在出色的负载和线路调节范围内,可在较宽的输入电源范围内实现4A的连续输出电流,并且可在较宽的输出电流负载范围内高效工作。 针对电池供电的应用以及要求高轻载效率的应用进行了优化。 通过恒定导通时间(COT)控制,MP2326提供了非常快速的瞬态响应,简便的环路设计和非常严格的输出调节。 全面的保护功能包括SCP,OCP,UVP和热关机。
MP2326需要最少数量的易于使用的标准外部组件,并采用节省空间的2mmx3mm 14引脚QFN封装。
3.9V至19V的工作输入范围
4A输出电流
40μA静态电流
输出可在0.6V范围内调节
90mΩ/30mΩ高端/低端RDS(ON)用于内部功率MOSFET 是场效应管FET漏极D与源极S之间导通时D、S之间的电阻
电源良好指示器
可编程的软启动时间
强制PWM或自动PFM / PWM模式可选
可编程开关频率
热关断
短路保护:打ic模式
采用QFN-14(2mmx3mm)包

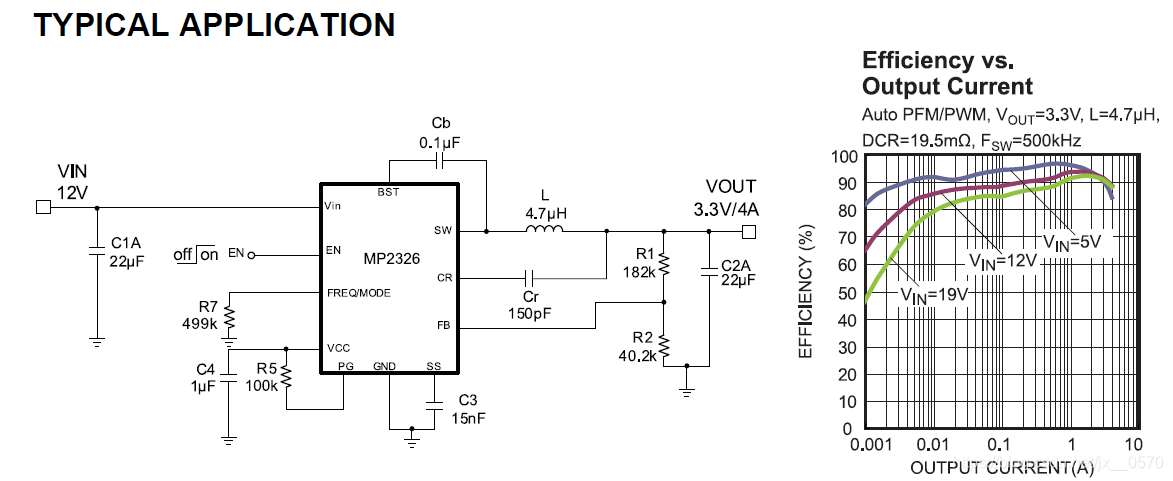

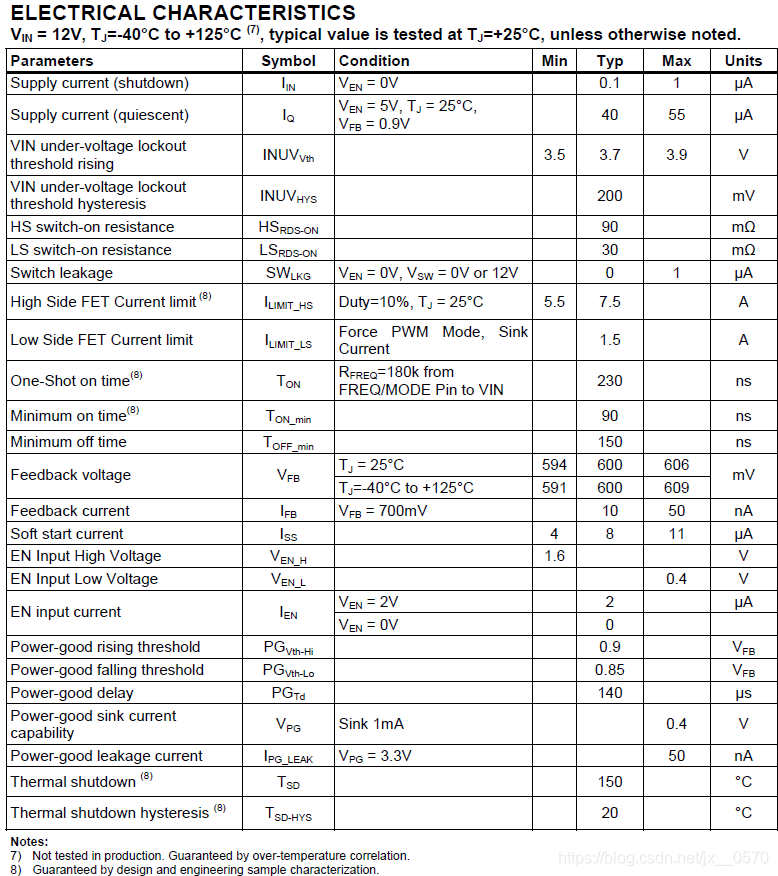

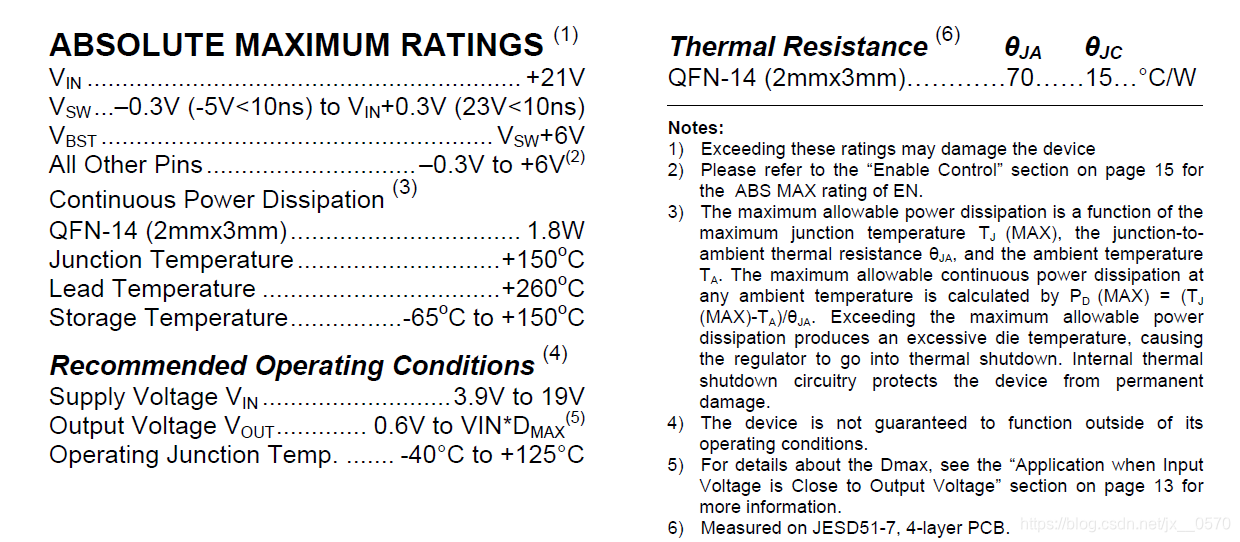

VIN under-voltage lockout threshold rising 电压不足锁定阈值上升
VIN under-voltage lockout threshold hysteresis 电压不足锁定阈值滞后
HS switch-on resistance 导通内阻
LS switch-on resistance
Switch leakage 漏电开关
High Side FET Current limit 高侧场效应晶体管电流限制
Low Side FET Current limit
Power-good sink current capability 灌电流能力
UVLO 低压关断 欠压锁定
地线
系统接地。 GND是稳定输出电压的参考地,在PCB布局中需要特别注意(请参见第19页的“ PCB布局准则”部分)。
sw
开关输出。使用宽PCB迹线连接软件
VIN电源电压。 MP2326的工作电压范围为+ 3.9V至+ 19V。需要使用C1解耦输入轨。使用宽的PCB走线和多个通孔进行连接。
频率/模式
CCM操作期间设置的频率。在VIN上连接一个电阻以设置开关频率。该器件在强制PWM模式下工作。将一个电阻连接到GND以设置开关频率。该零件在自动PFM / PWM模式下工作。不要浮动FREQ / MODE。
PG
电源正常输出。 PG的输出是漏极开路,如果输出电压高于标称电压的90%,则PG的输出将变高。当FB≥90%且PG变高时,会有40μs的延迟。
SS
慢启动。在SS和GND之间连接一个电容器,以设置软启动时间,以避免启动浪涌电流
FB
反馈。当连接到连接在输出和GND之间的外部电阻分压器的抽头时,FB设置输出电压。
CR
内部斜坡调整。在VOUT和CR之间连接一个电容器,以调节内部斜坡幅度。这可以用来改善瞬态性能。
EN
启用/禁用控制。 EN = 1以使能MP2326。对于自动启动,通过一个上拉电阻将EN连接至VIN。
BST
引导程序。 BST需要在SW和BST之间连接一个电容器,以在高端开关驱动器上形成一个浮动电源。
VCC
内部偏置电源。内部5V LDO输出。用一个尽可能靠近VCC的1μF陶瓷电容去耦。

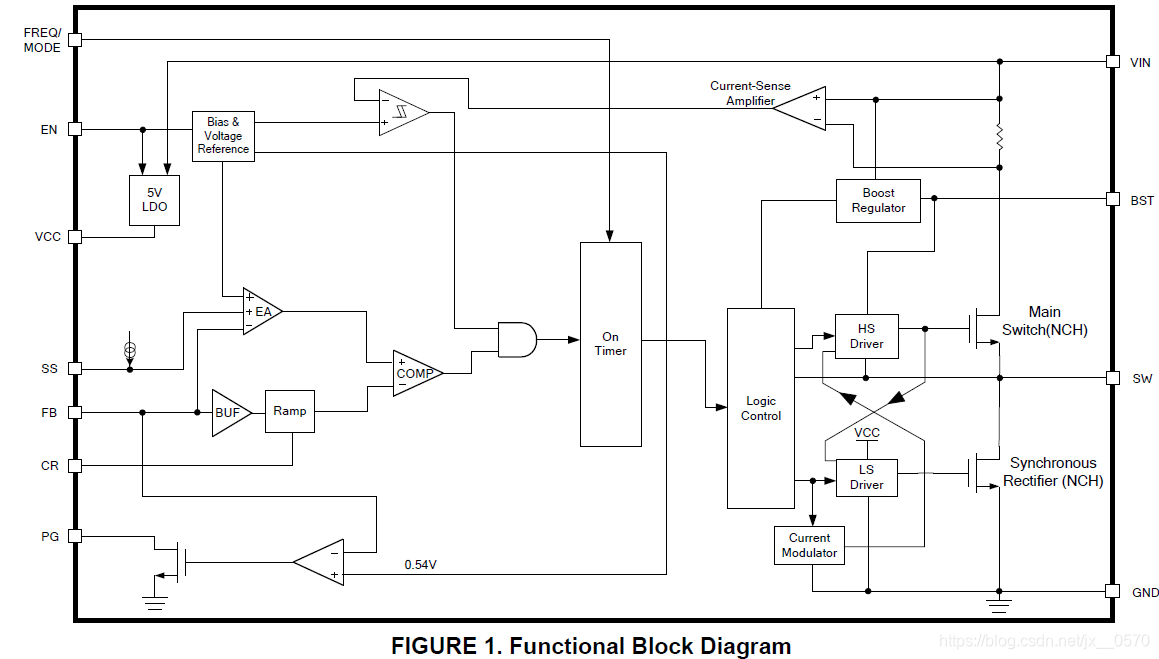

操作方式

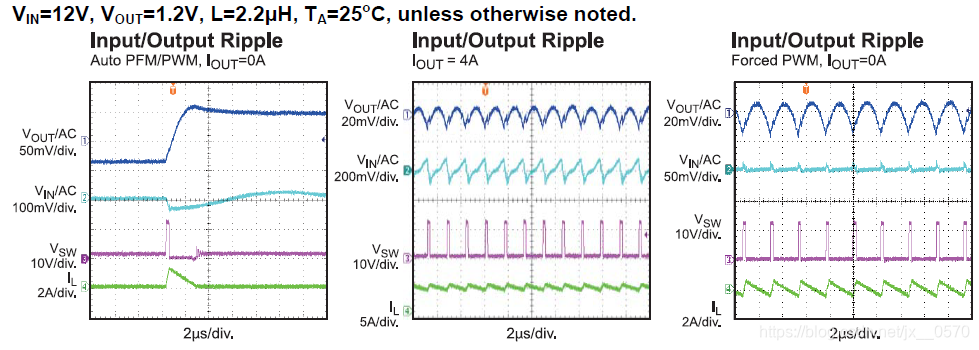

PWM操作
MP2326是一款完全集成的同步整流整流降压开关转换器。该器件采用恒定导通时间(COT
