跟我一起学Adams虚拟样机: 基础篇(四) 凸轮的运动学仿真,以一个盘型凸轮机构为例

这篇博文是Adams虚拟样机系列的第四篇,也是基础部分的最后一篇。废话不多说,上节、上上节和上上上节已经说过了:
基础篇(一) 运动学仿真基操,以一个简单的曲柄摇杆机构为例
基础篇(二) 动力学仿真基操,以曲柄滑块压力机为例
基础篇(三) 齿轮系的运动学仿真,以一个行星齿轮系为例

本节我们以一个盘型凸轮机构为例,介绍凸轮的运动学仿真方法。

其中将涉及:Adams View工作环境的设置、拉伸体的绘制、转动副的创建、移动副的创建、凸轮副的创建、角速度驱动的施加、仿真器的设置、运动参数的测量、仿真数据的处理和输出、仿真视频的输出等。

凸轮的运动学仿真

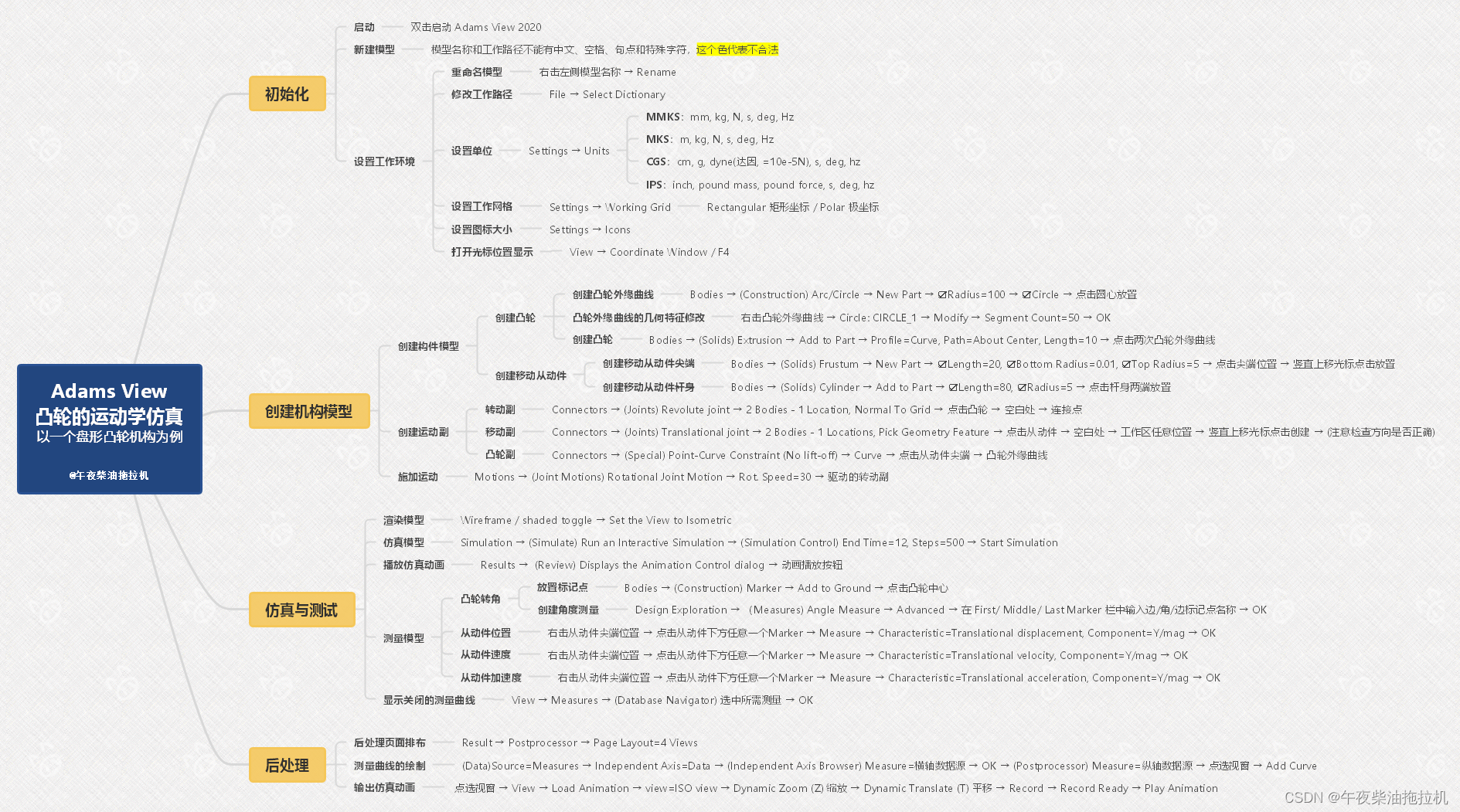

思维导图
本教程基于Adams 2020 下载地址及安装教程

1. 启动Adams并设置工作环境

1.1. 启动 Adams View

双击打开 Adams View 2020
1-Adams View 2020

[Welcome to Adams 窗口]
点击 New Model 左侧图标新建模型
2-Welcome

  • New Model 新建模型
  • Existing Model 打开现有模型 (*.bin,包含所有工程信息,包括设置和仿真结果)
  • Exit 退出

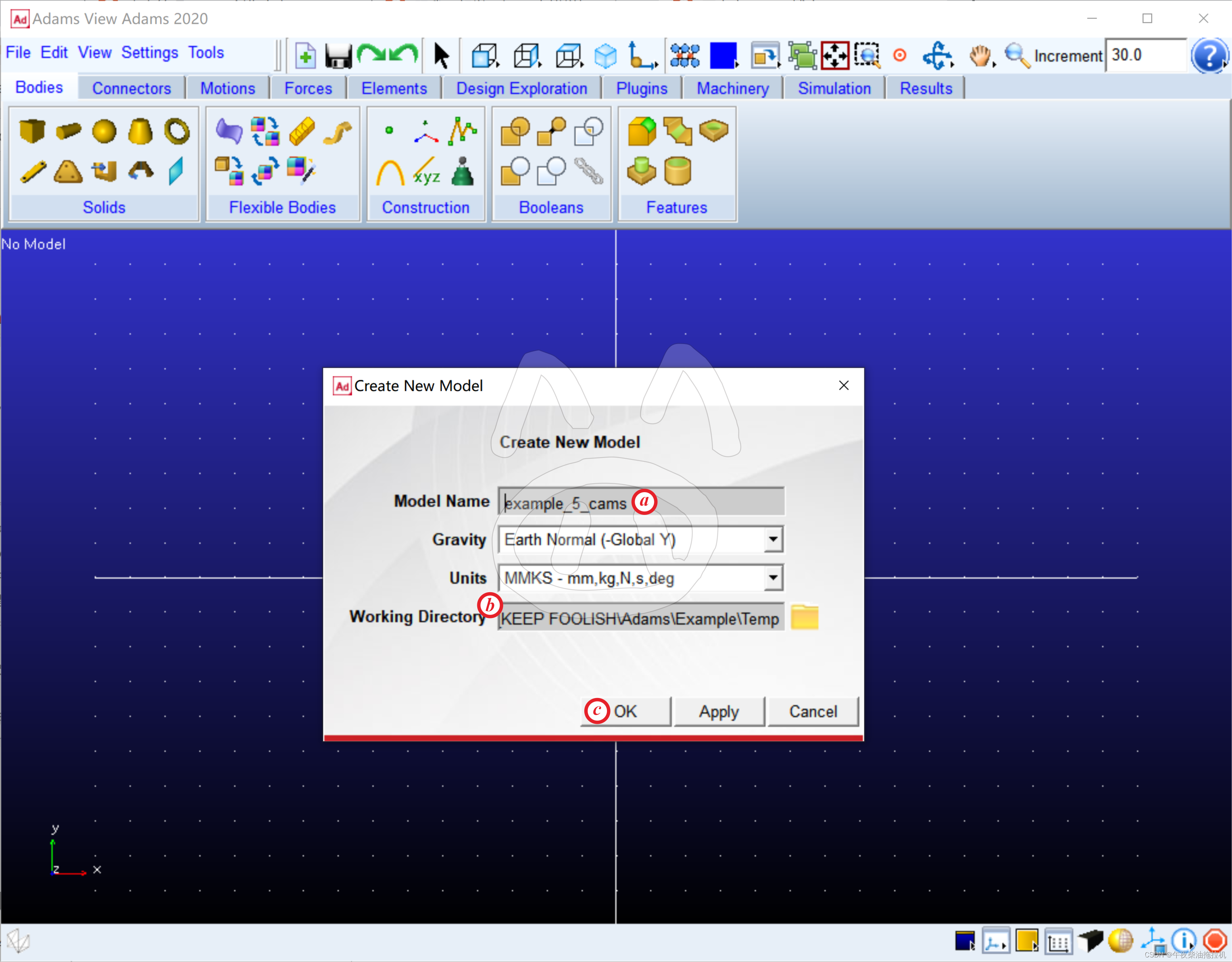

1.2. 新建模型

[Create New Model 窗口]
Model Name 栏中输入模型名称 example_5_cams
Working Directory 栏中输入工作路径 E:_KEEP FOOLISH\Adams\Example\Temp (也可点击右侧文件夹在资源管理器中选择,后续工程文件、临时文件和输出的文件都将默认保存在工作路径下)
OK,完成模型创建
3-create

  • Model Name 模型名称 :第一个字符必须是字母,其他地方可以有数字、符号等;
  • Gravity 重力: 默认Y轴负方向
  • Units 单位: 默认MMKS
  • Working Directory 工作路径:不能有中文、空格
    (如果某一栏呈黄色,代表输入的内容不合法)

1.3. 设置工作环境

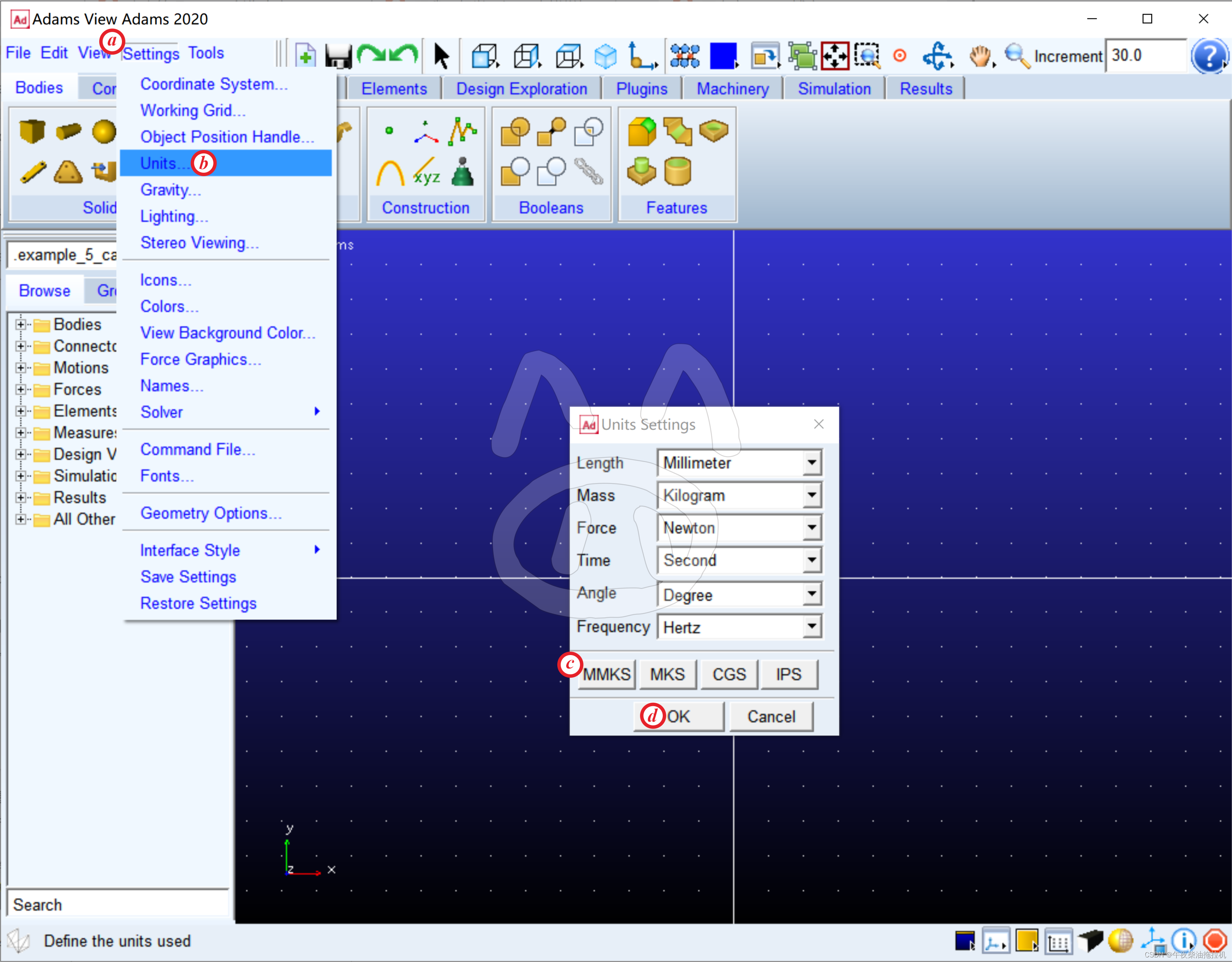

1.3.1. 设置单位

[主菜单]
点击 Settings
点击 Units

[Units Settings 窗口]
点击 MMKS 按钮
OK4-set units

  • MMKS:mm, kg, N, s, deg, Hz(一般选这个)
  • MKS:m, kg, N, s, deg, Hz
  • CGS:cm, g, dyne(达因, =10e-5N), s, deg, hz
  • IPS:inch, pound mass, pound force, s, deg, hz

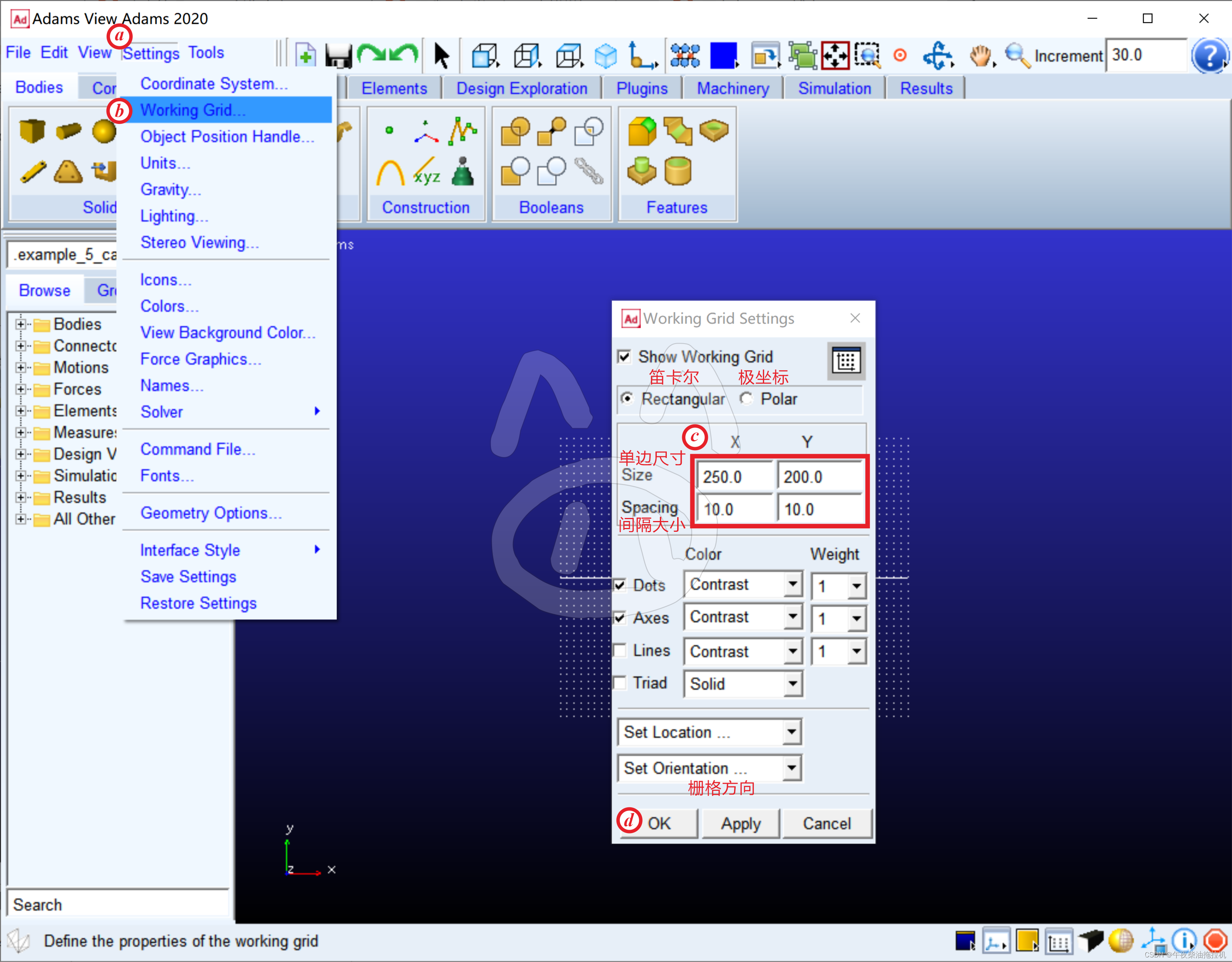

1.3.2. 设置工作网格

[主菜单]
点击 Settings
点击 Working Grid

[Working Grid Settings 窗口]
修改合适的尺寸 (X方向 250mm,Y方向 200mm) 、间隔大小 (X、Y方向均为 10mm) 和栅格方向
OK (Apply 按钮也能执行相同的命令,但对话框不会关闭)
5-set working grid

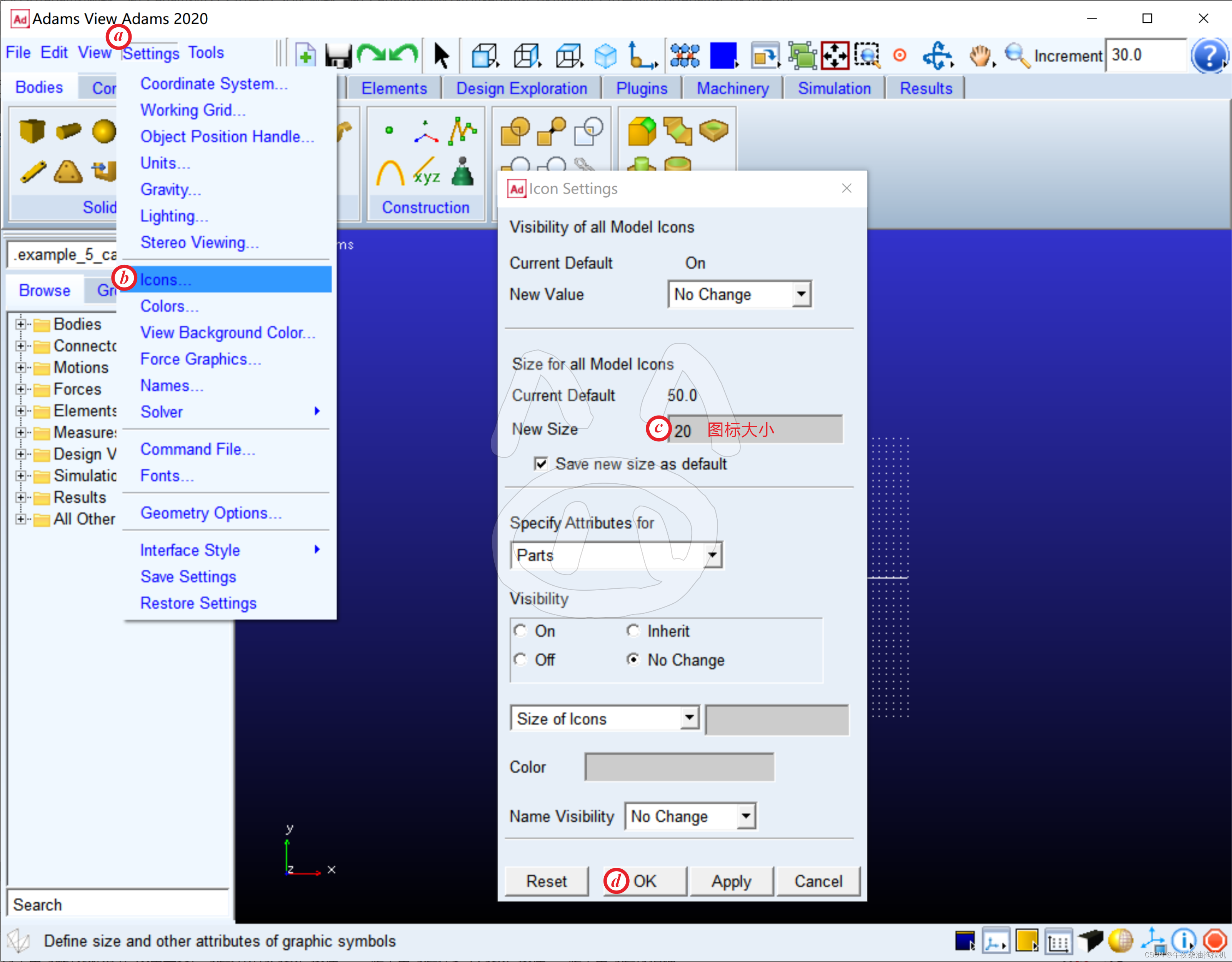

1.3.3. 设置图标大小

[主菜单]
点击 Settings
点击 Icons

[Icon Settings 窗口]
New Size 栏中修改图标 (坐标系、运动副等的标识图标) 大小为 20
OK
6-set icons

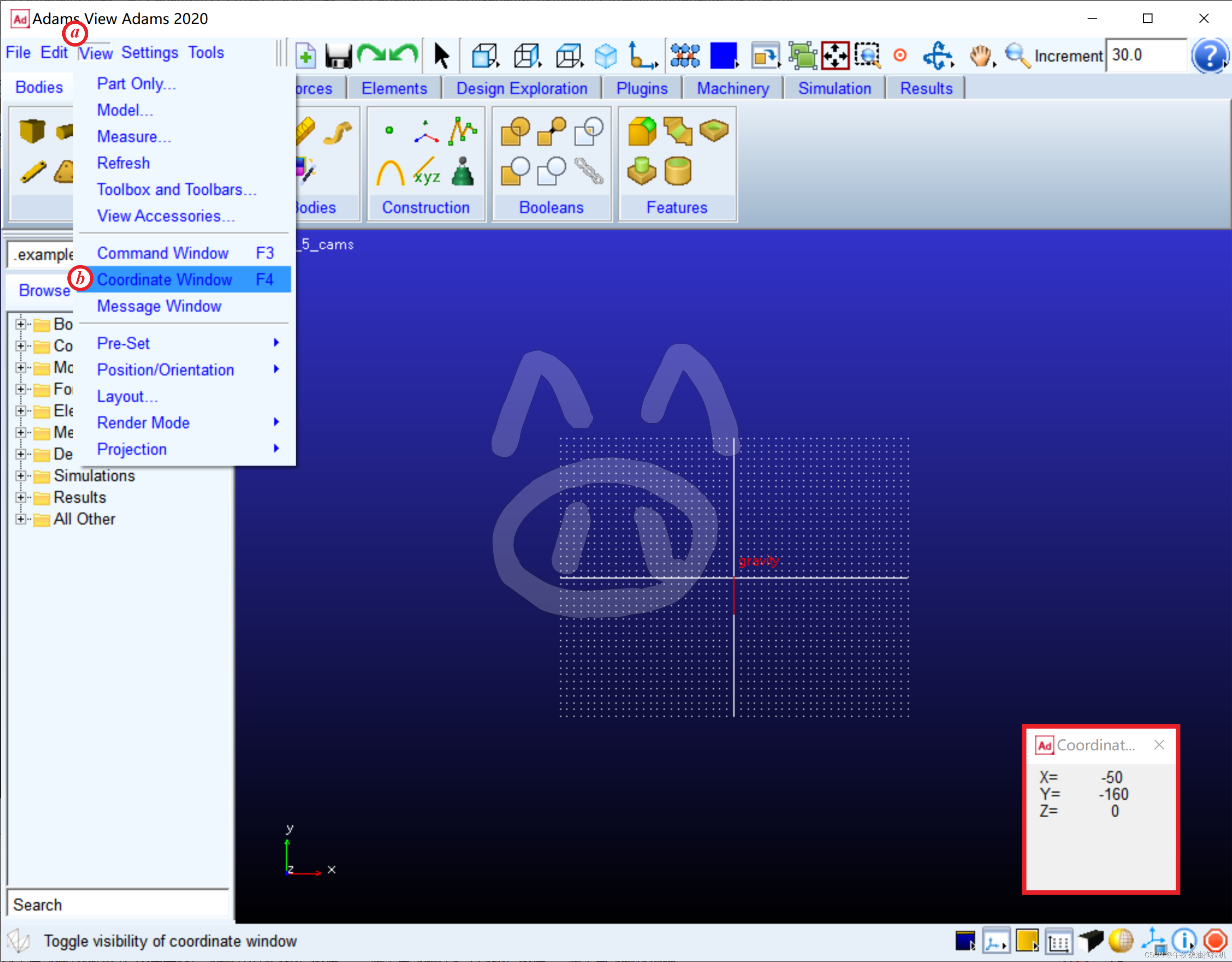

1.3.4. 打开光标位置显示

[主菜单]
点击 View
点击 Coordinate Window,即在右下方出现实时显示光标位置的坐标窗口
(也可在工作区使用快捷键F4)
7-coordinate window

2. 创建机构模型

凸轮1为半径 R=100mm 的偏心圆盘,其回转中心A到凸轮几何中心O的距离 H=30mm。凸轮以 ω1=30°/s 的角速度匀速转动。
8-mechanism

2.1. 创建构件模型

2.1.1. 创建凸轮

凸轮副在创建时需要用一个曲线作为约束,因此,我们的建模思路是先绘制凸轮外缘的曲线,然后将其拉伸为实体。

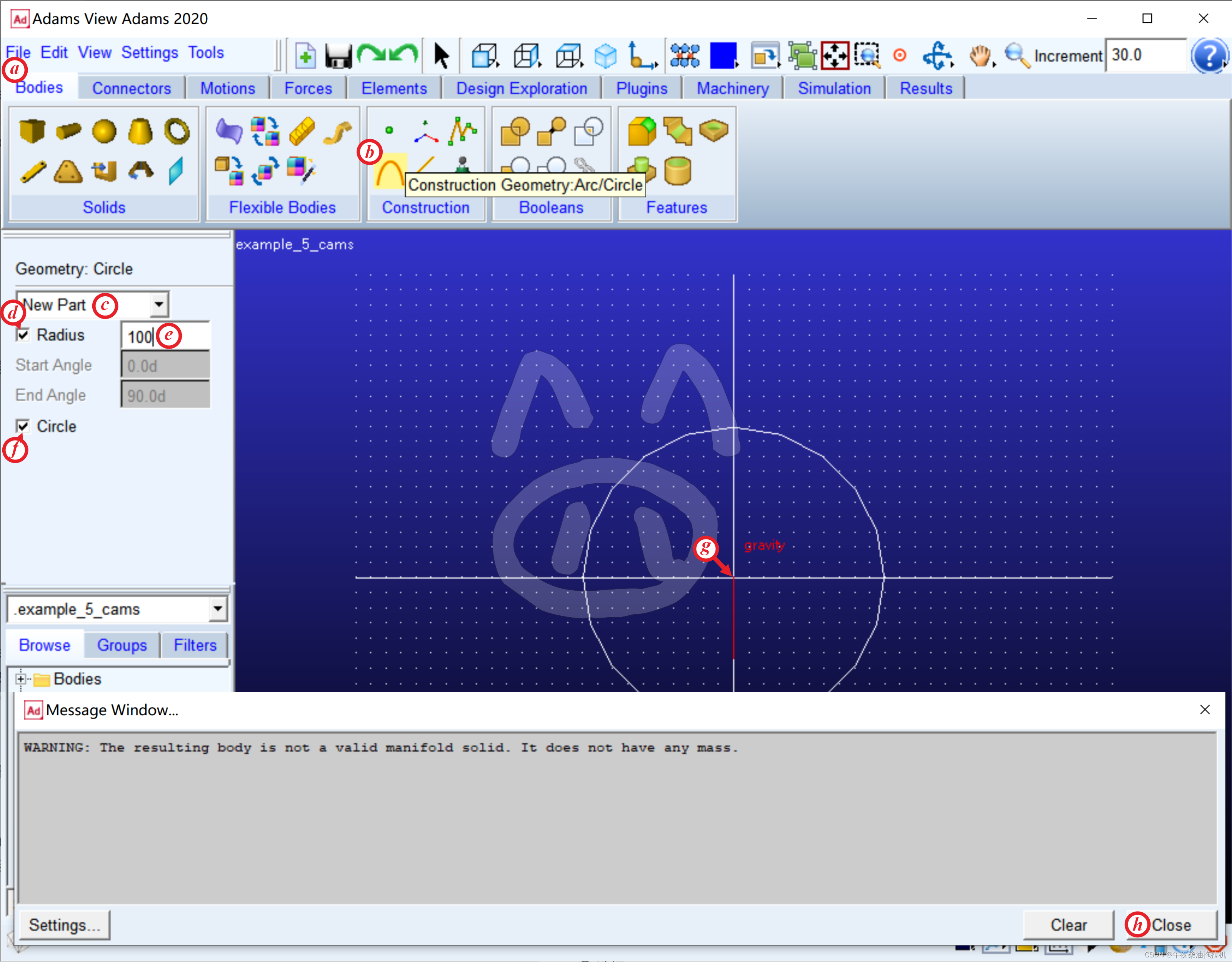

2.1.1.1. 创建凸轮外缘曲线

[功能区]
选择 Bodies 选项卡
点击 Construction 中的 Construction Geometry: Arc/Circle 图标

[左侧 Geometry: Circle 栏]
选择 New Part
勾选 Radius
Radius 栏输入半径数值100
勾选 Circle

[工作区]
单击圆心,即 (0,0,0) 位置,完成凸轮外缘曲线的创建
9-create curve

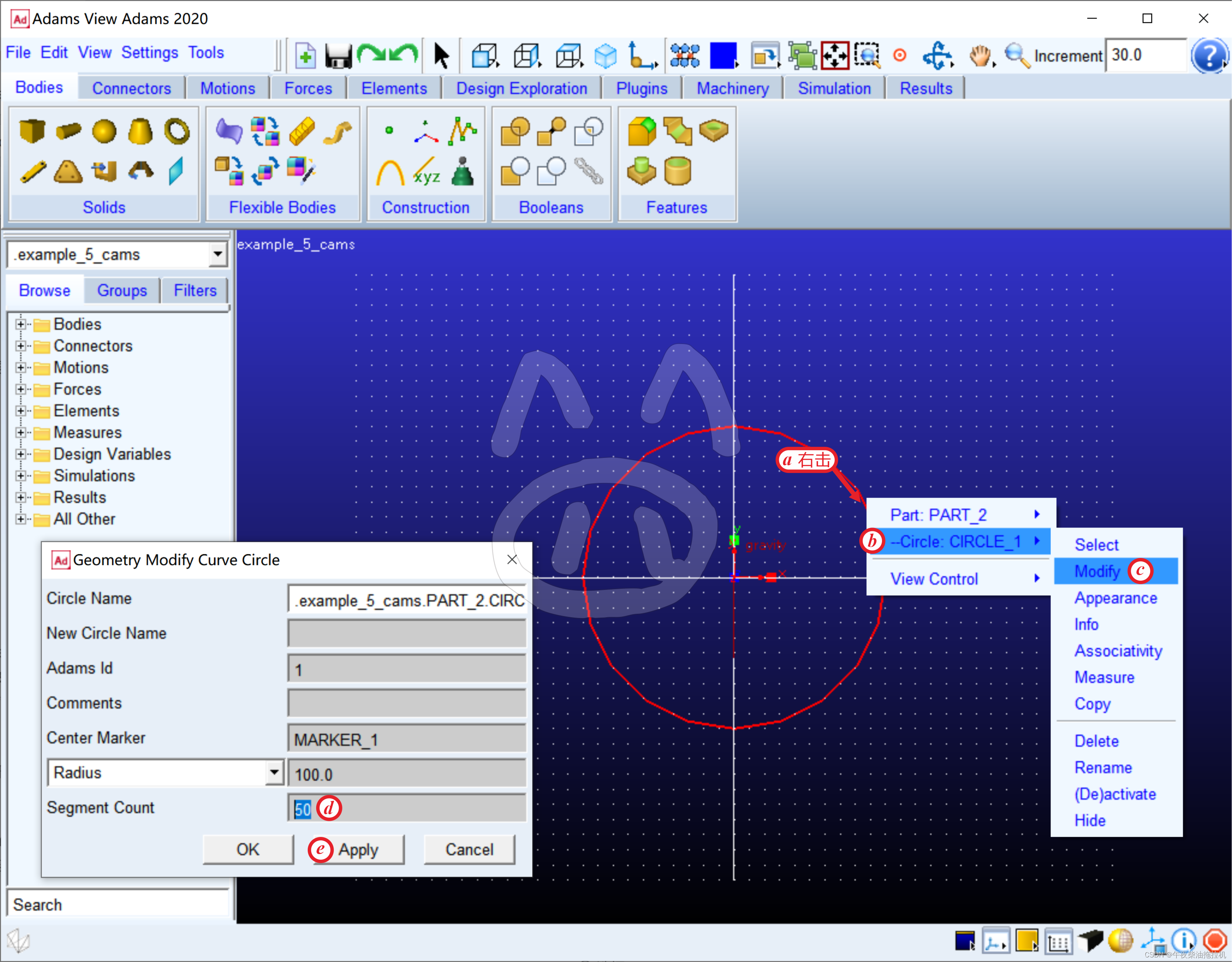

2.1.1.2. 凸轮外缘曲线的几何特征修改

[工作区]
右击 PART_2
点击或鼠标滑向 Circle: CIRCLE_1 (也可在 Browse 栏中右击)
点击 Modify

[Geometry Modify Curve Circle 窗口]
修改 Segment Count 为 50 (指用多少个线段来近似这条曲线)
OK
10-curve modify

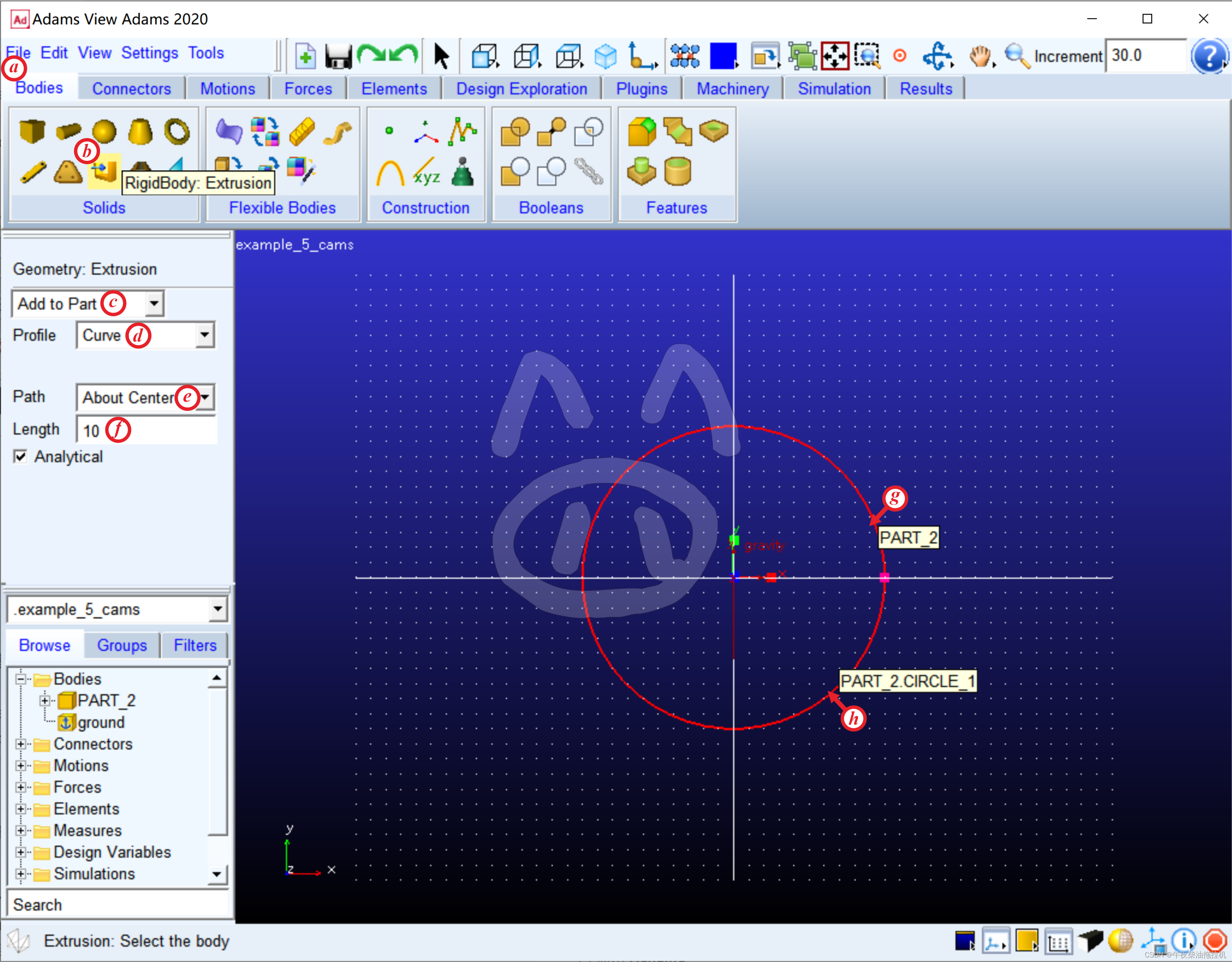

2.1.1.3. 创建凸轮

[功能区]
选择 Bodies 选项卡
点击 Solids 中的 RigidBody: Extrusion 图标

[左侧 Geometry: Extrusion 栏]
选择 Add to Part
Profile 栏选择 Curve (拉伸体的截面为已有的曲线)
Path 栏选择 About Center (对称拉伸)
Length 栏输入厚度 10

[工作区]
点击选择 PART_2
点击选择 PART_2.CIRCLE_1 ,完成凸轮的创建
11-create cam

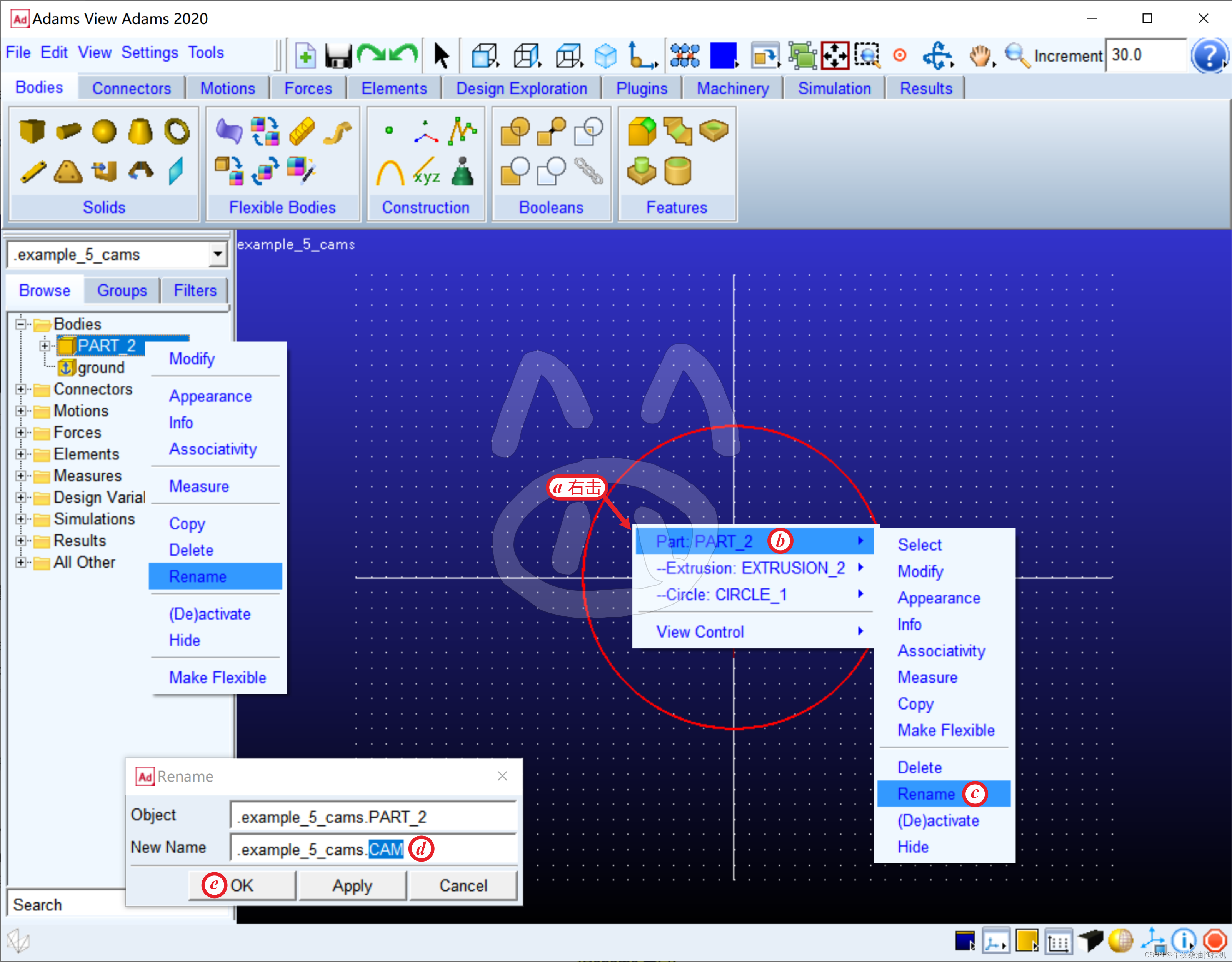

2.1.1.4. 重命名凸轮

[工作区]
右击凸轮
点击或鼠标滑向 part:PART_2 (也可在 Browse 栏中右击)
点击 Rename

[Rename 窗口]
New Name 栏中替换 PART_2 为新名称 CAM
OK
12-rename cam

2.1.2. 创建移动从动件

移动从动件可以视为由一个尖锥体和一个圆柱连接而成。

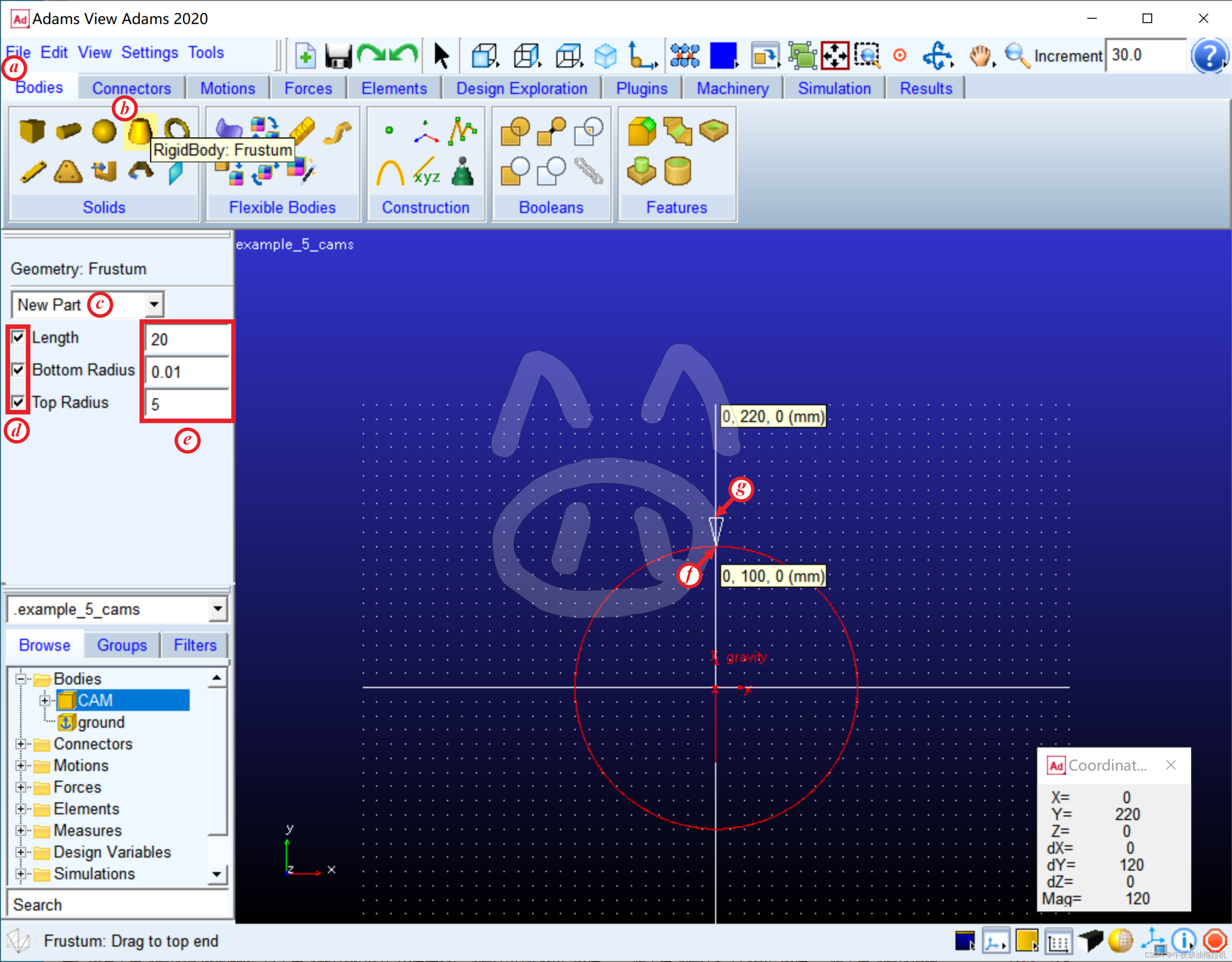

2.1.2.1. 创建移动从动件尖端

[功能区]
选择 Bodies 选项卡
点击 Solids 中的 RigidBody: Frustum 图标

[左侧 Geometry: Frustum 栏]
选择 New Part
勾选需要控制的所有量
Length 栏输入杆长高度 20,在 Bottom Radius 栏输入一端的半径数值 0.01 (不能为0,所以输入一个很小的值来模拟尖端),在 Top Radius 栏输入另一端的半径数值 5

[工作区]
点击从动件尖端,即 (0,100,0) 位置
竖直上移光标,当出现锥形的几何形体后单击,完成从动件尖端的创建
13-create follower

2.1.2.2. 创建移动从动件杆身

[功能区]
选择 Bodies 选项卡
点击 Solids 中的 RigidBody: Cylinder 图标

[左侧 Geometry: Cylinder 栏]
选择 Add to Part
勾选需要控制的所有量
Length 栏输入杆长数值 80,在 Radius 栏输入半径数值 5

[工作区]
单击刚刚创建的从动件尖端 PART_3
单击 (0,120,0) 位置
竖直上移光标,当出现圆柱的几何形体后单击,完成杆身的创建
按照 2.1.1.4. 重命名凸轮 中的步骤,重命名 PART_3FOLLOWER
14-create stick

2.2. 创建运动副

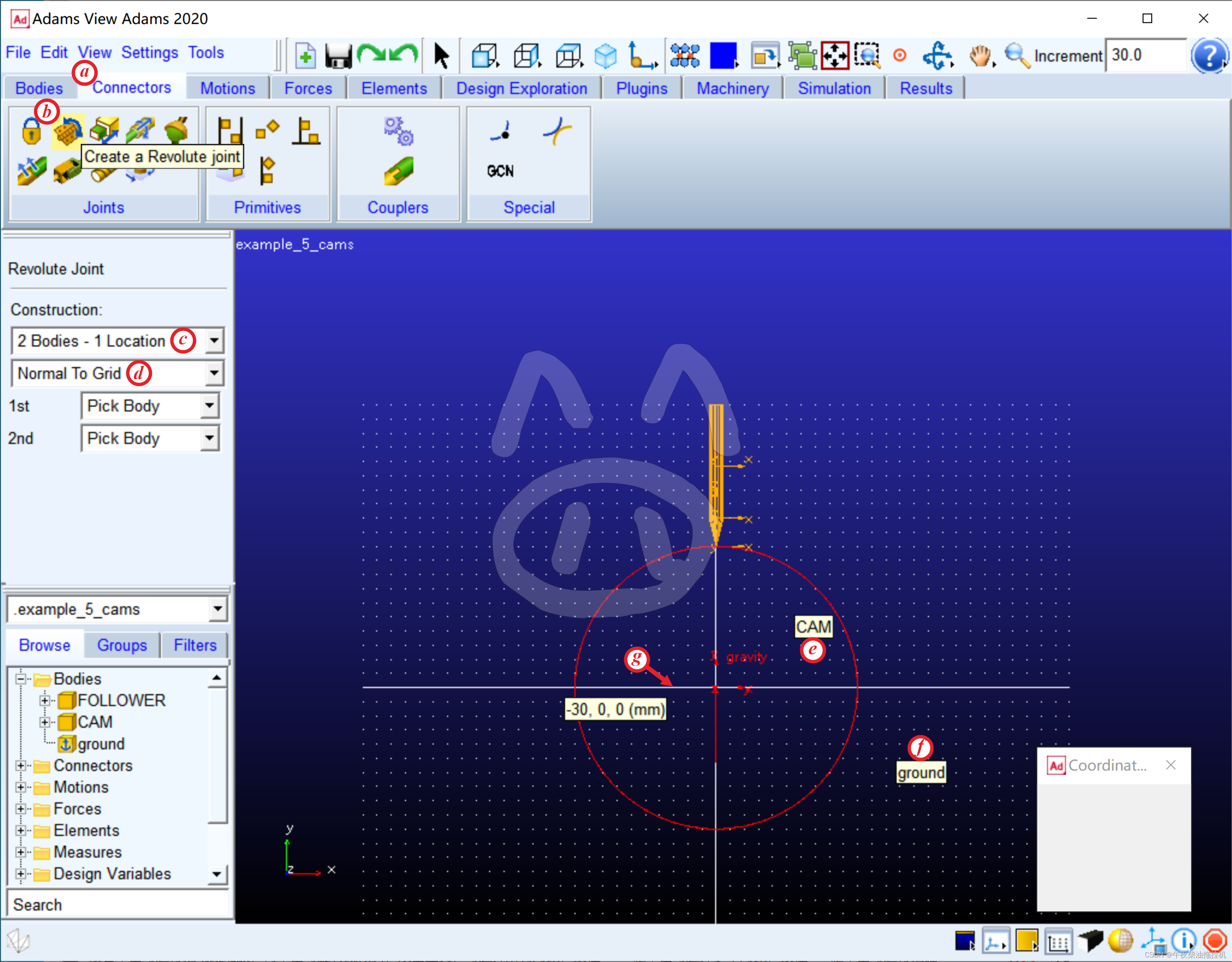

2.2.1. 创建转动副

[功能区]
选择 Connectors 选项卡
点击 Joints 中的 Create a Revolute joint 图标

[左侧 Revolute Joint 栏]
选择 2 Bodies - 1 Locations (选择两个物体和一个连接位置)
选择 Normal To Grid (约束方向垂直于栅格)

[工作区]
点击凸轮 CAM
点击工作区空白处选择 ground
点击 (-30,0,0) 位置
按照 2.1.1.4. 重命名凸轮 中的步骤,重命名约束为 JOINT_A
15-revolute

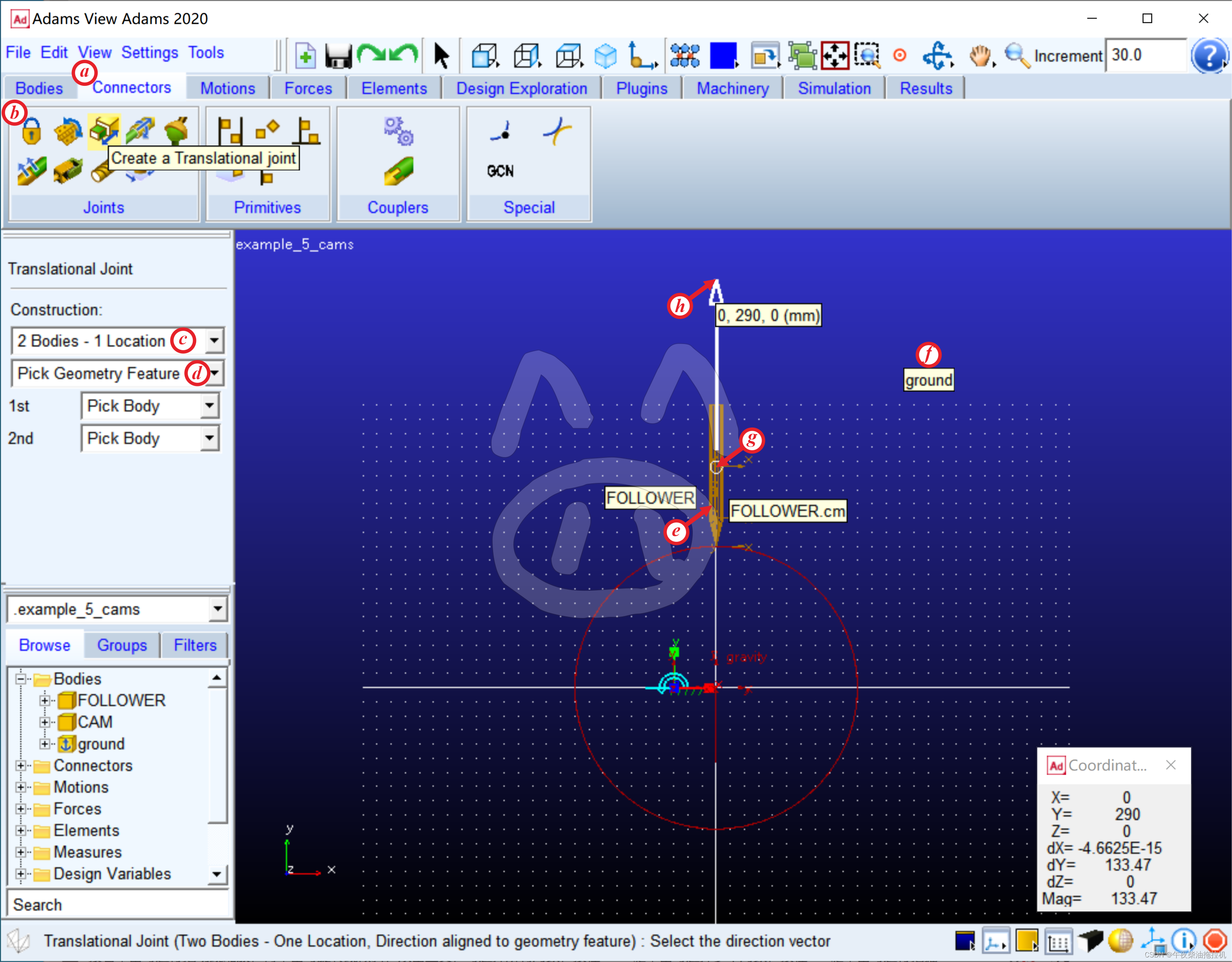

2.2.2. 创建移动副

[功能区]
选择 Connectors 选项卡
点击 Joints 中的 Create a Translational joint 图标

[左侧 Translational Joint 栏]
选择 2 Bodies - 1 Locations (选择两个物体和一个连接位置)
选择 Pick Geometry Feature (约束方向自选)

[工作区]
点击从动件 FOLLOWER
点击工作区空白处选择 ground
点击 FOLLOWER.cm
竖直上移光标,当出现向上的箭头时单击,完成创建移动副 (注意通过坐标/旋转视图检查一下箭头是否竖直向上)
按照 2.1.1.4. 重命名凸轮 中的步骤,重命名约束为 JOINT_B
16-translational

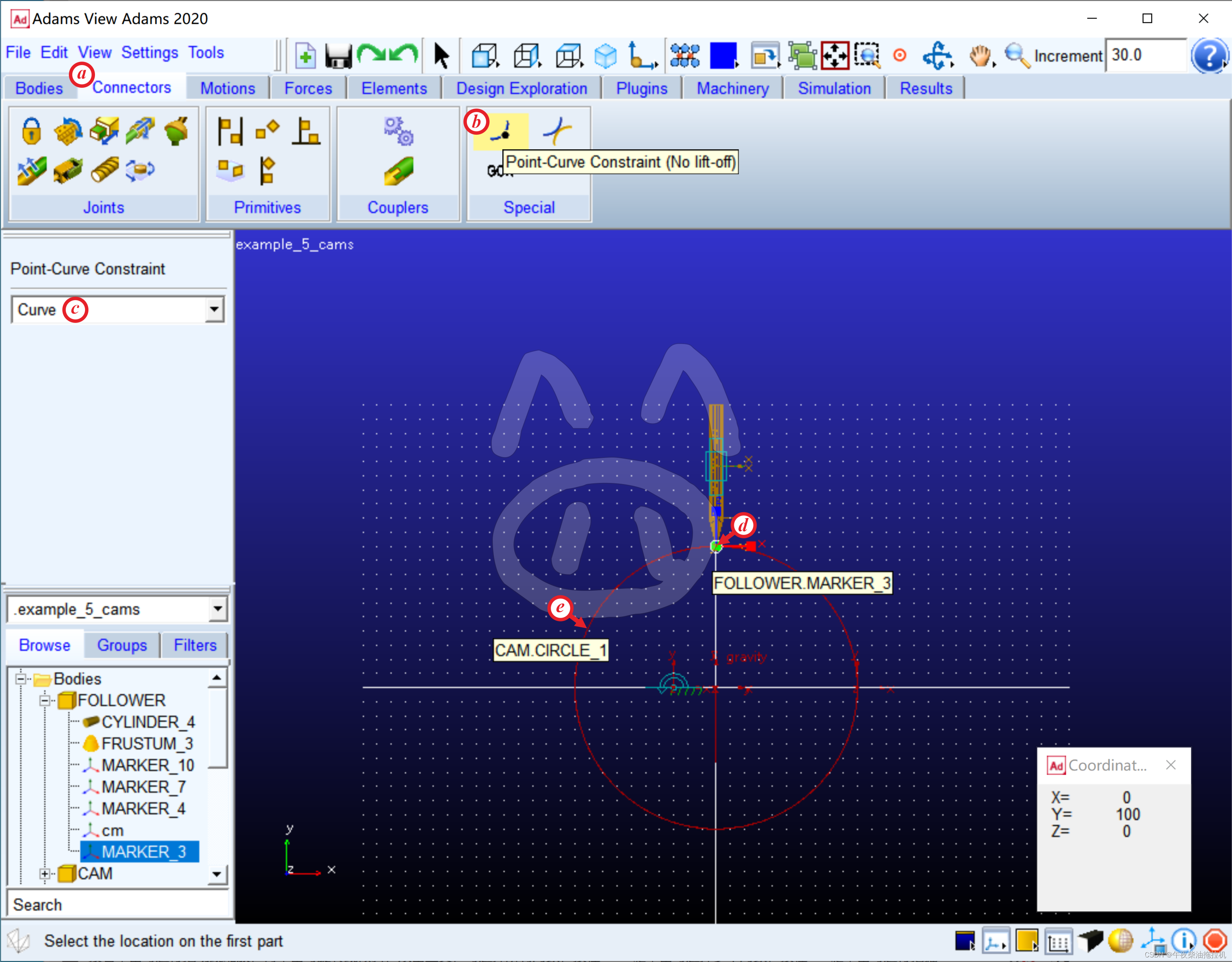

2.2.3. 创建凸轮副

[功能区]
选择 Connectors 选项卡
点击 Special 中的 Point-Curve Constraint (No lift-off) 图标

[左侧 Point-Curve Constraint 栏]
选择 Curve (以曲线定义凸轮)

[工作区]
点击选择从动件尖端 FOLLOWER.MARKER_3 作为凸轮副的约束点
点击选择凸轮外缘曲线 CAM.CIRCLE_1 作为约束曲线,完成凸轮副的创建
按照 2.1.1.4. 重命名凸轮 中的步骤,重命名约束为 PTCV_C (导航窗格里,凸轮副位于 All Other - Point Curves 中)
17-cam cons

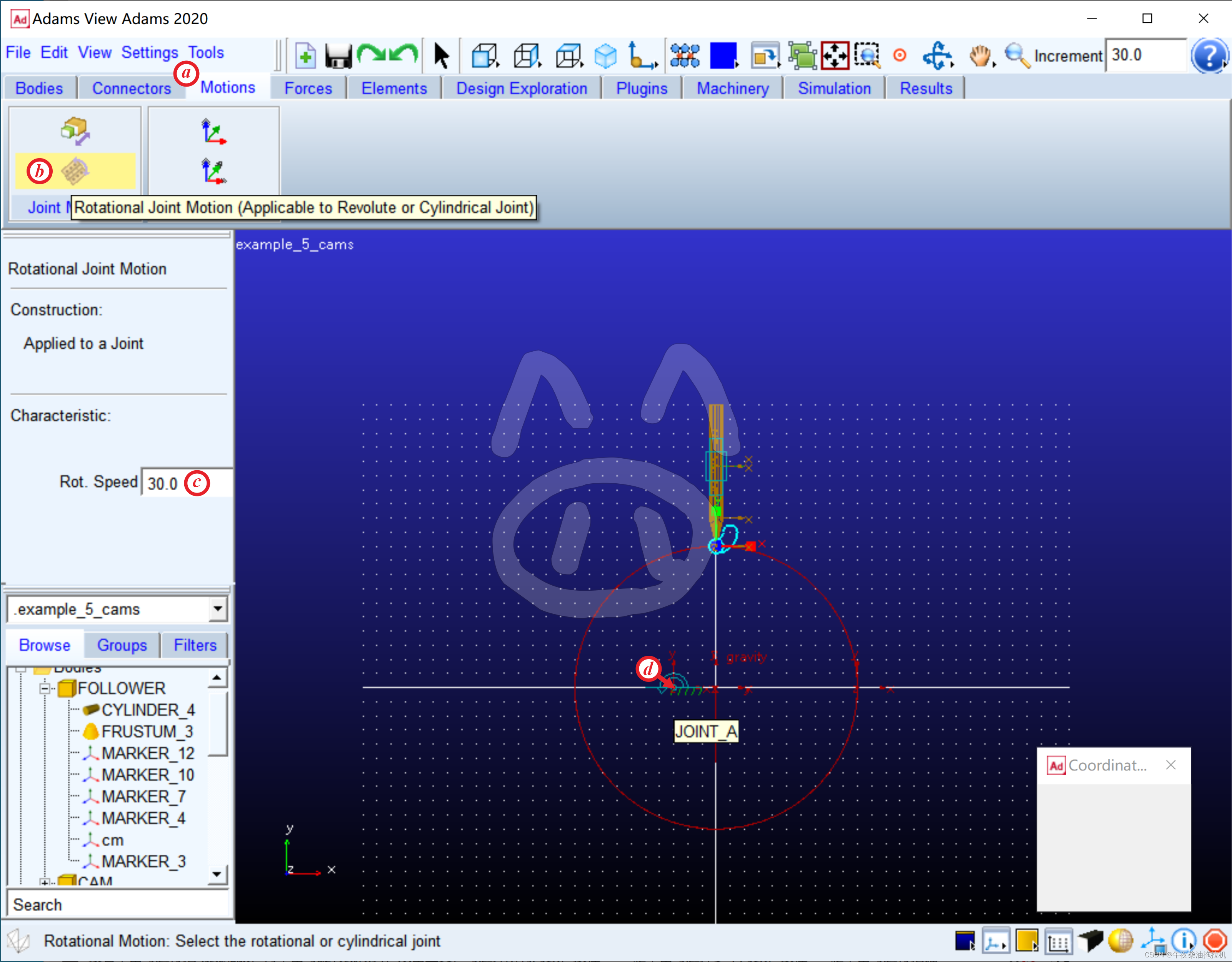

2.3. 施加运动

[功能区]
选择Motions选项卡
点击Joint Motions中的 Rotational Joint Motion 图标

[左侧 Rotational Joint Motion 栏]
Rot. Speed栏中输入角速度为30 (默认单位°/s)

[工作区]
单击转动副JOINT_A,运动被施加到 JOINT_A 上18-motion

3. 仿真与测试

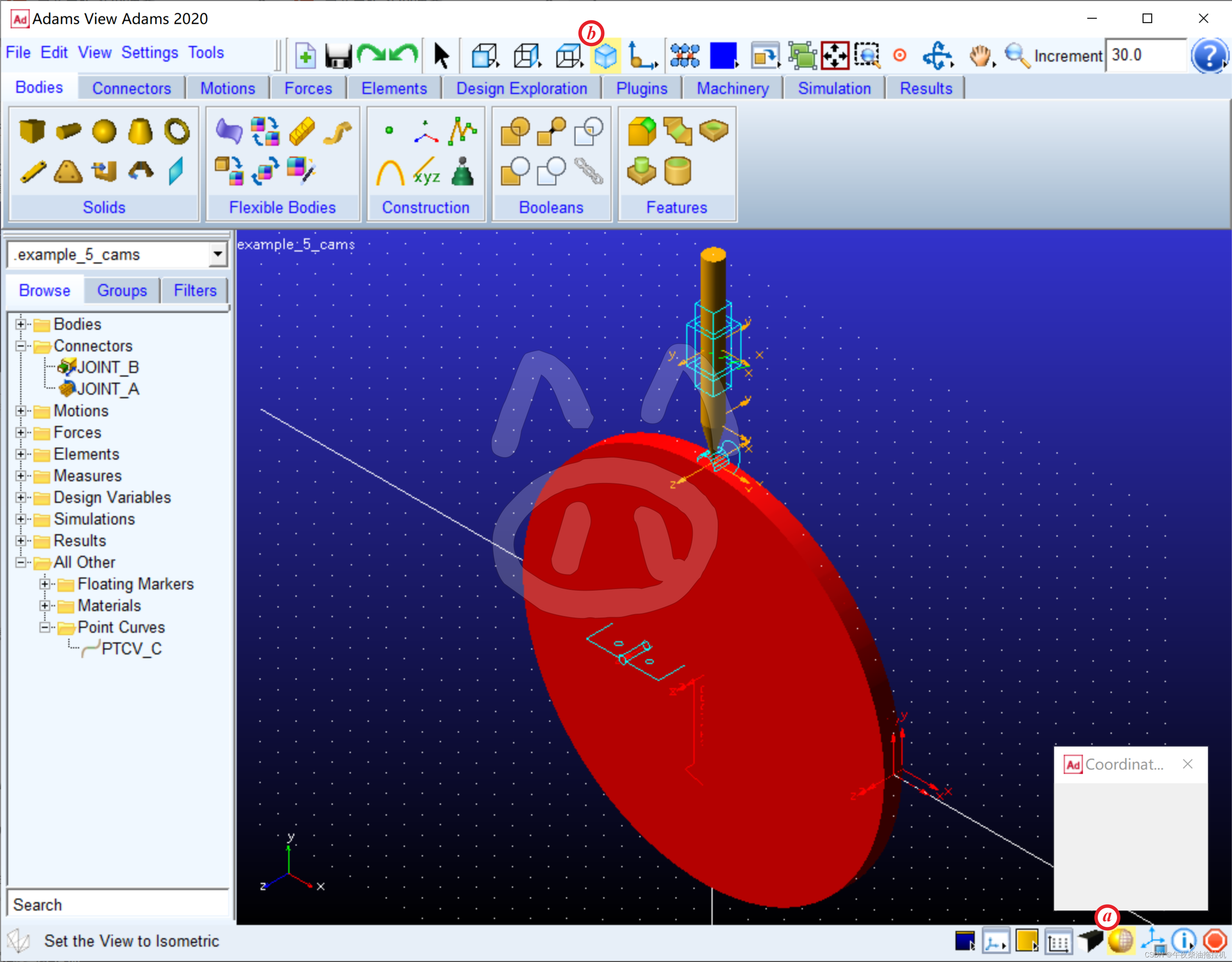

3.1. 渲染模型

[右下角设置栏]
点击 Wireframe / shaded toggle 按钮,由线框显示切换为着色显示

[上方工具栏]
点击 Set the View to Isometric 按钮,将视角切换为轴测图
19-render

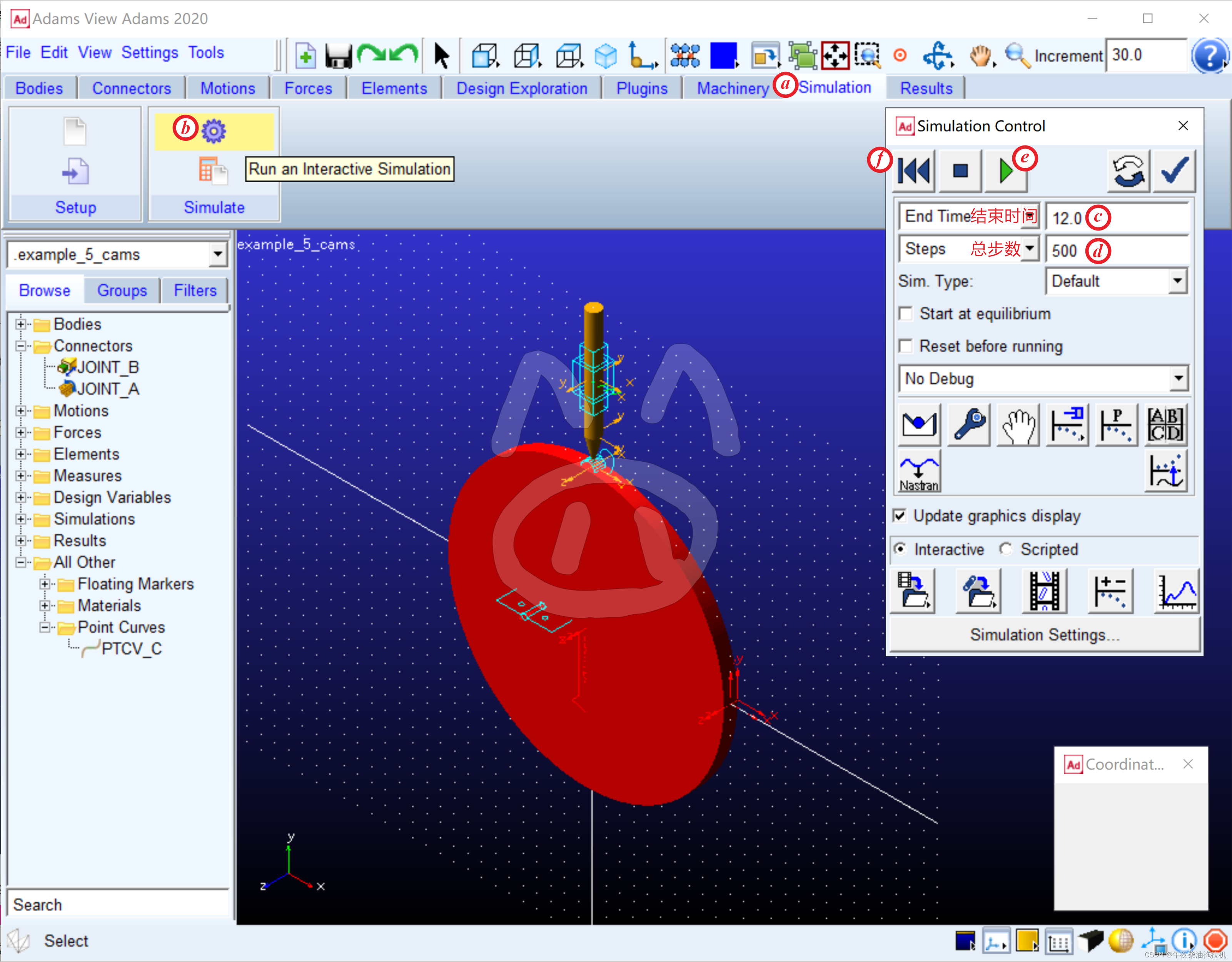

3.2. 仿真模型

[功能区]
选择 Simulation 选项卡
点击 Simulate 中的 Run an Interactive Simulation

[Simulation Control 对话框]
设置 End Time (结束时间) 为 12
设置 Steps (总步数) 为 500
点击 Start Simulation 按钮,开始仿真
点击 Reset to Input Configuration 可恢复初始构型
20-simulation

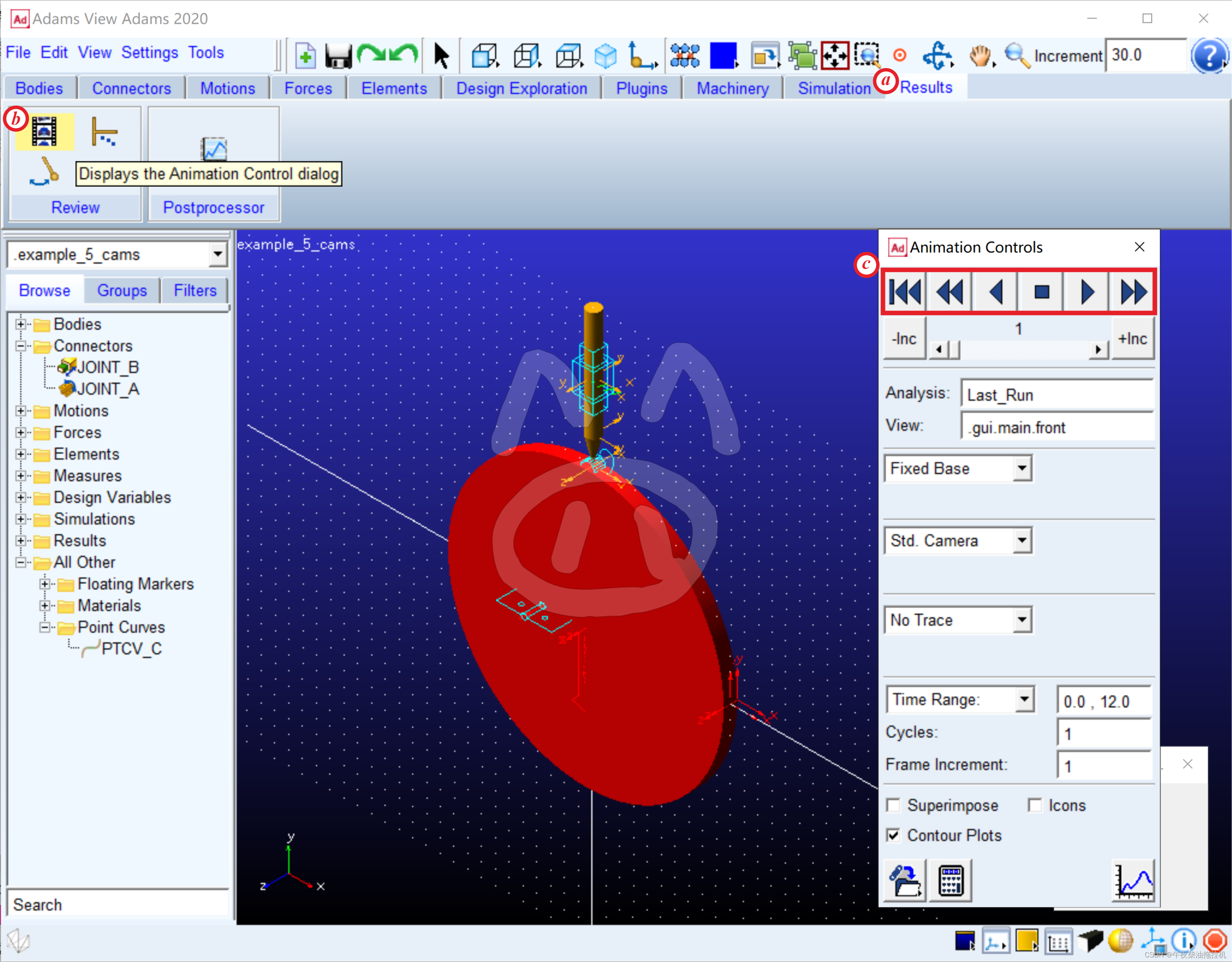

3.3. 播放仿真动画

[功能区]
选择 Results 选项卡
点击 Review 中的 Displays the Animation Control dialog 图标

[Animation Controls 窗口]
动画播放按钮全家给您拜年
21-review mov

3.4. 测量模型

3.4.1. 凸轮转角的测量

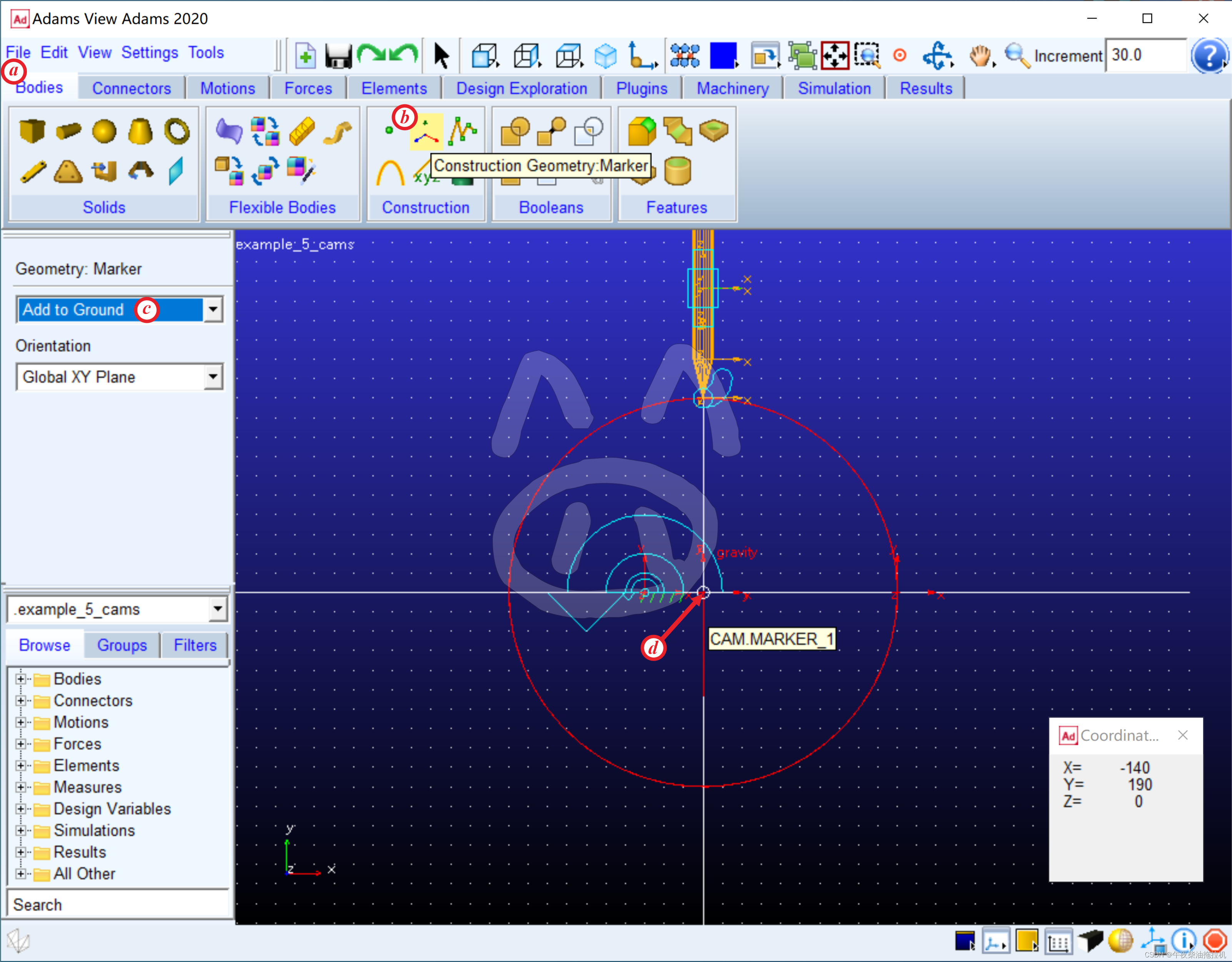

3.4.1.1. 放置标记点

[功能区]
选择 Bodies 选项卡
点击 Construction 中的 Marker 图标

[左侧 Geometry: Marker 栏]
选择 Add to Ground (仿真过程中这个标记点就会固定在大地上)
点击 MARKER_1 处,创建 MARKER_20 (为什么已经有 MARKER_1 还要原地新建一个: MARKER_1 是固结在 CAM 上的,仿真时会随着凸轮运动)
22-add marker

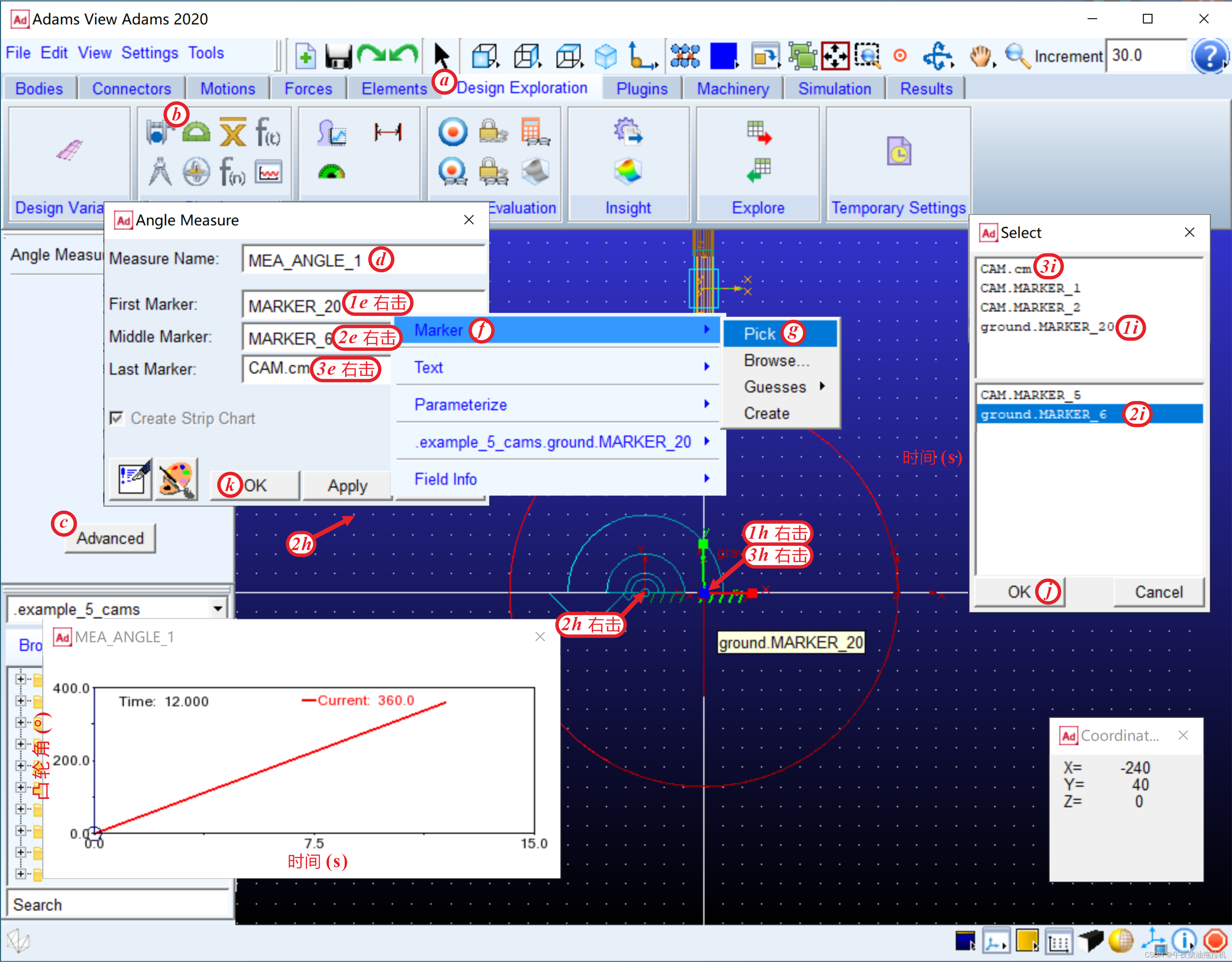

3.4.1.2. 创建角度测量

[功能区]
选择 Design Exploration 选项卡
点击 Measures 中的 Create a new Angle Measure 图标
点击 Advanced

[Angle Measure 窗口]
更改 Measure Name 即测量名称为 MEA_ANGLE_1

123
右击 First Marker右击 Middle Marker右击 Last Marker
点击或鼠标滑向Marker
点击Pick
[工作区]
右击凸轮中心点右击凸轮转轴点右击凸轮中心点
[Select 窗口]
选择 ground: MARKER_20选择 ground: MARKER_6选择 CAM.cm (凸轮质心)
选择 ground: MARKER_20
OK

OK,完成凸轮角度测量的创建 (如果测量角度为负值,重新运行一遍仿真即可)
23-angle measure

3.4.2. 从动件位置的测量

[工作区]
右击从动件尖端位置
点击或鼠标滑向 Part: FOLLOWER 下方的 Marker: MARKER_3
点击 Measure

[Point Measure 窗口]
更改 Measure Name 即测量名称为 MEA_DIS
Characteristic 栏中选择 Translational displacement, 即位移
Component 栏中选择 Y 分量
OK,完成从动件位置的测量
24-dis measure

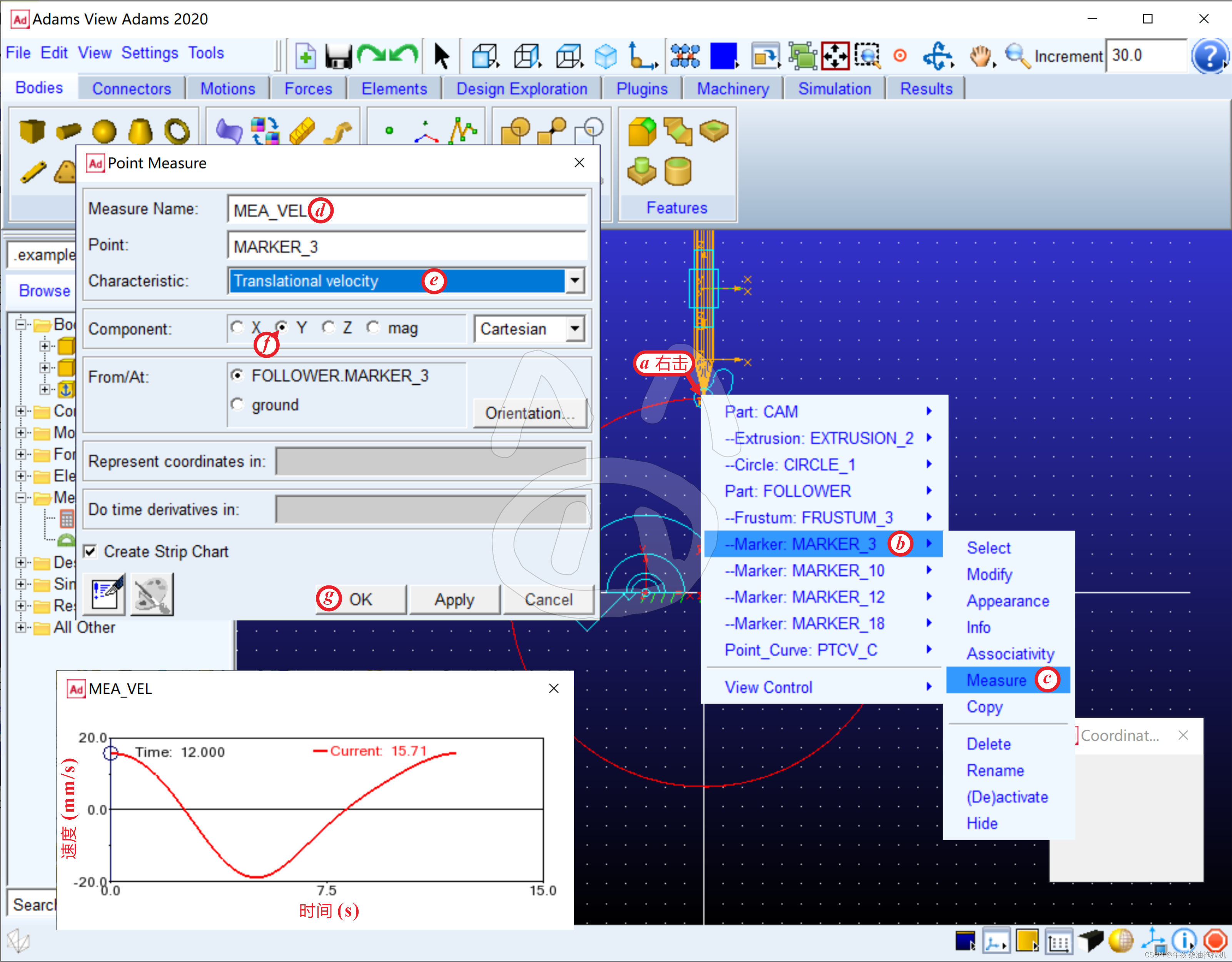

3.4.3. 从动件速度的测量

[工作区]
右击从动件尖端位置
点击或鼠标滑向 Part: FOLLOWER 下方的 Marker: MARKER_3
点击 Measure

[Point Measure 窗口]
更改 Measure Name 即测量名称为 MEA_VEL
Characteristic 栏中选择 Translational velocity, 即线速度
Component 栏中选择 Y 分量
OK,完成从动件速度的测量
25-vel measure

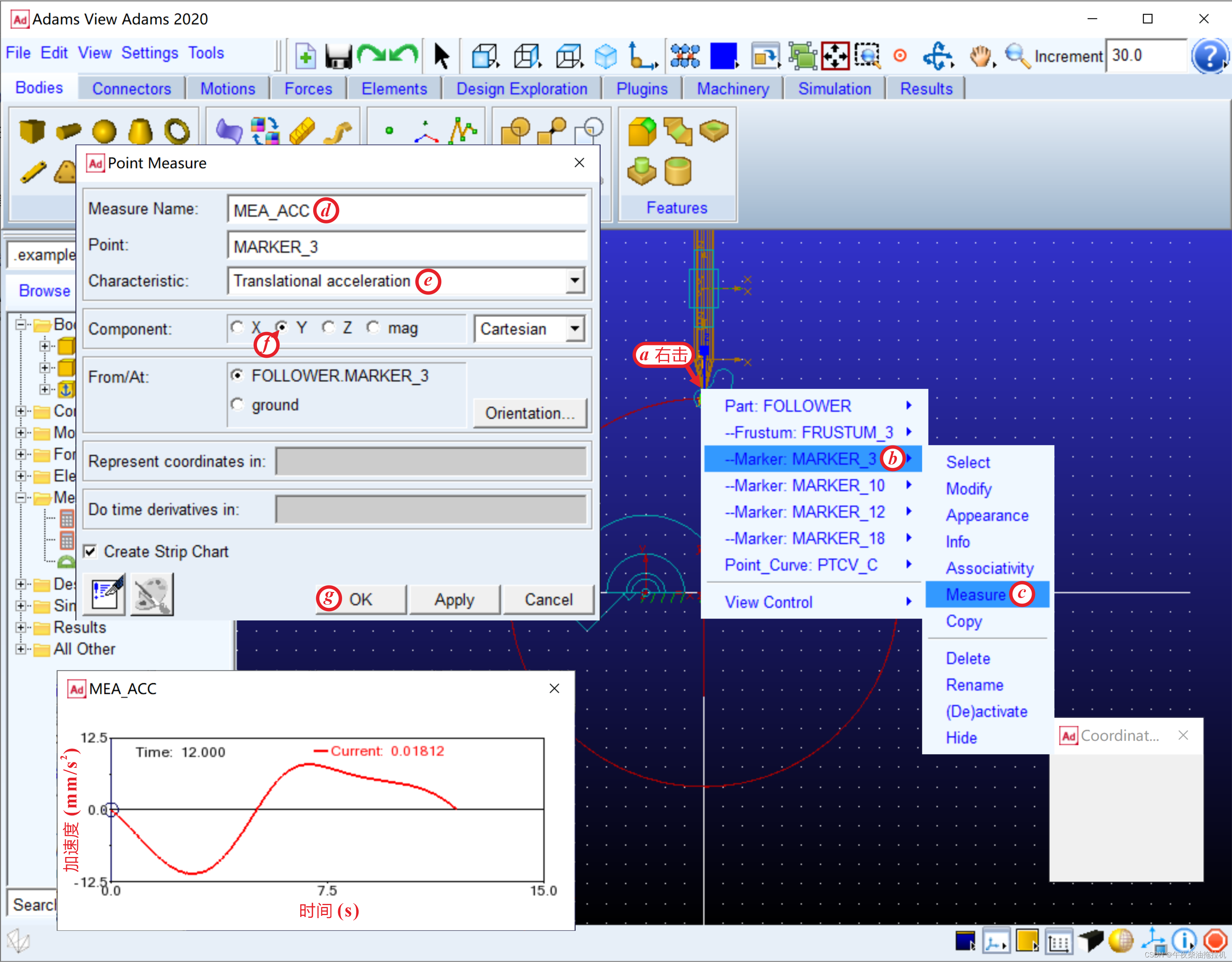

3.4.4. 从动件加速度的测量

[工作区]
右击从动件尖端位置
点击或鼠标滑向 Part: FOLLOWER 下方的 Marker: MARKER_3
点击 Measure

[Point Measure 窗口]
更改 Measure Name 即测量名称为 MEA_ACC
Characteristic 栏中选择 Translational acceleration, 即线加速度
Component 栏中选择 Y 分量
OK,完成从动件线速度的测量
26-acc measure

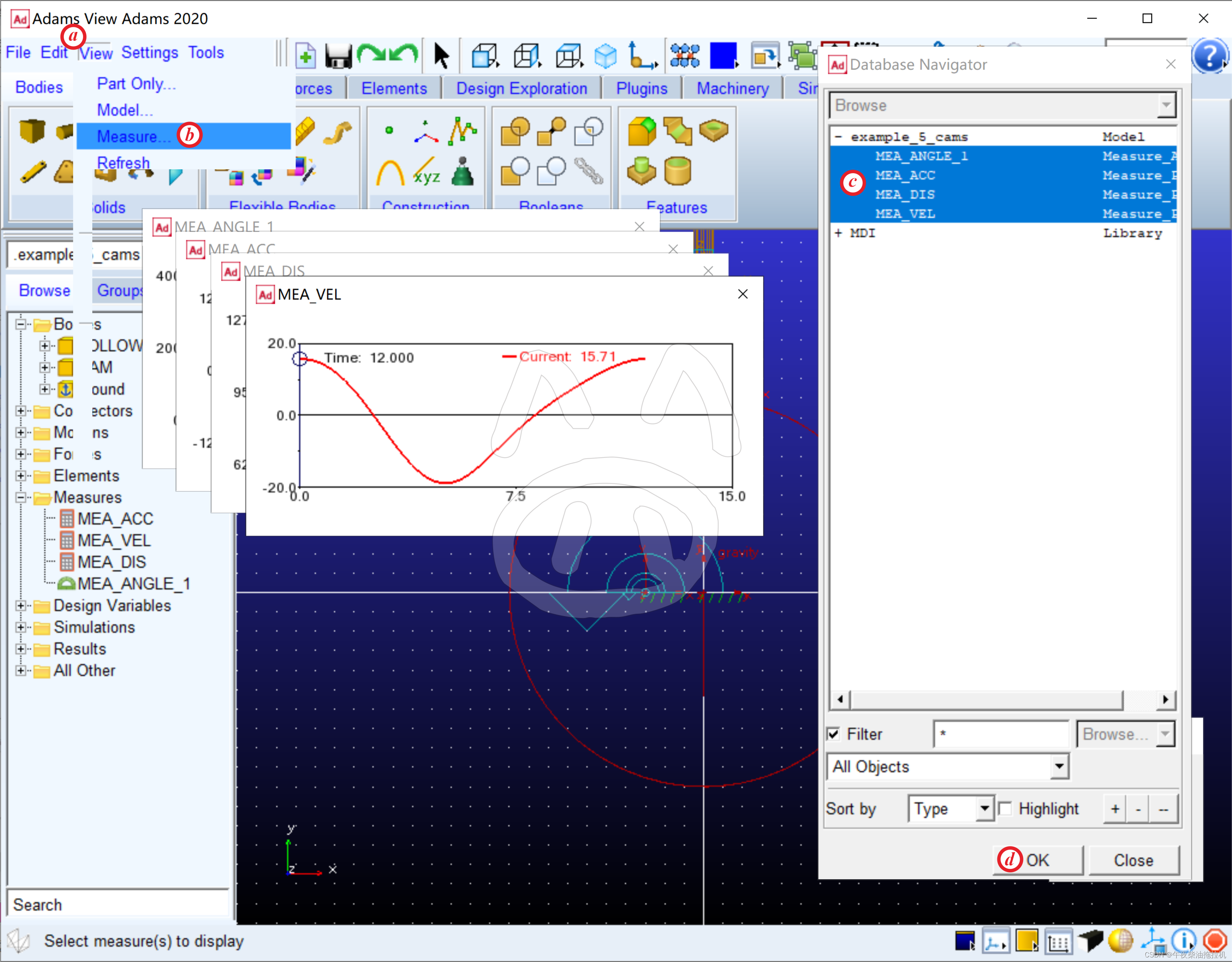

3.5. 显示关闭的测量曲线

[主菜单]
点击 View
点击 Measures

[Database Navigator 窗口]
选中所要显示的测量名称
OK
27-view measure

4. 测试结果的后处理

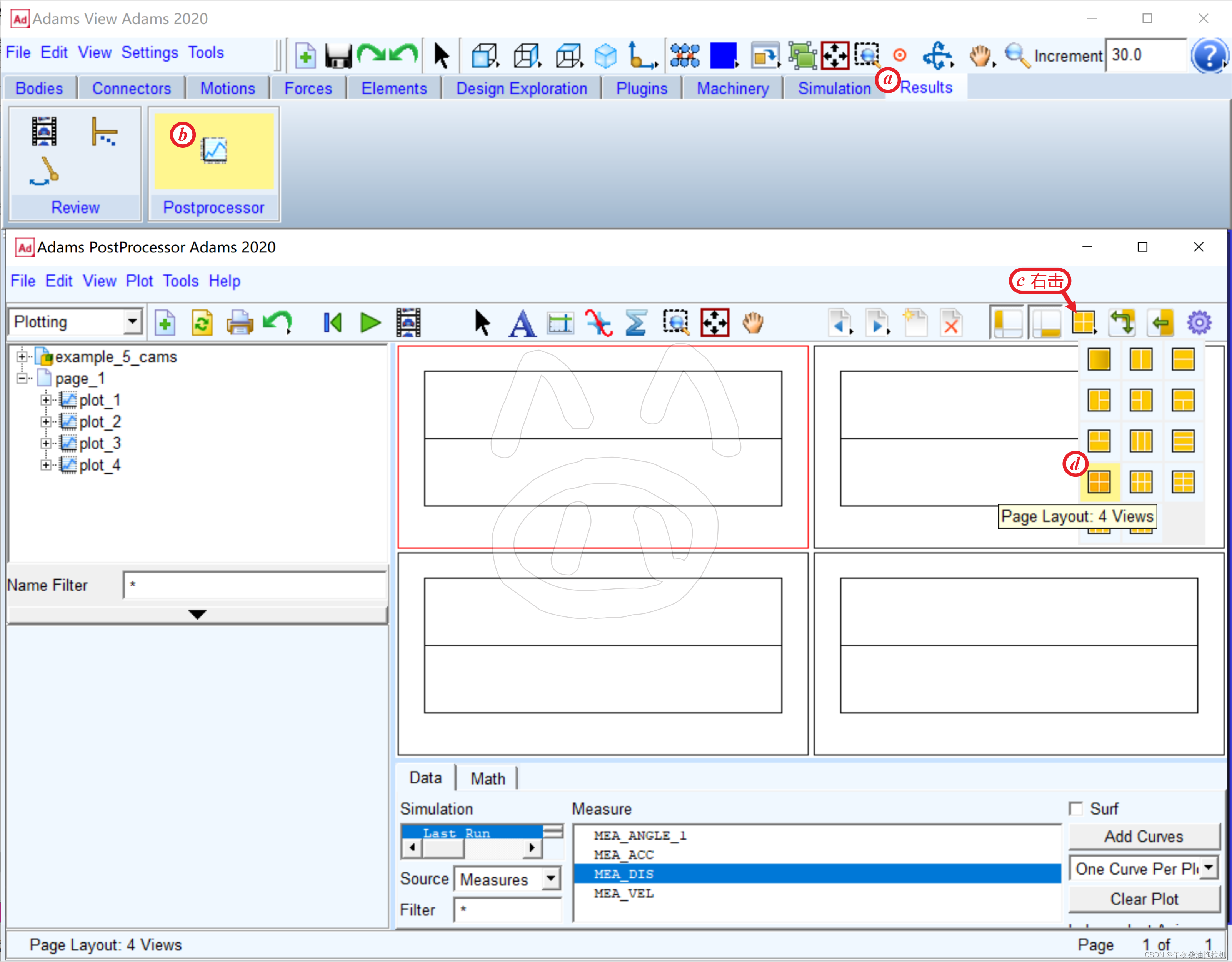

4.1. 后处理页面排布

要把刚刚测量的位移、速度、加速度随凸轮转角变化的规律和仿真动画同时显示出来,我们首先要把页面分成四份
[功能区]
选择 Result 选项卡
点击 Postprocessor 图标

[Adams PostProcessor: 右上角设置栏]
右击 Page Layout 按钮
选择 4 Views,将窗口显示切换为四个视窗
28-page layout

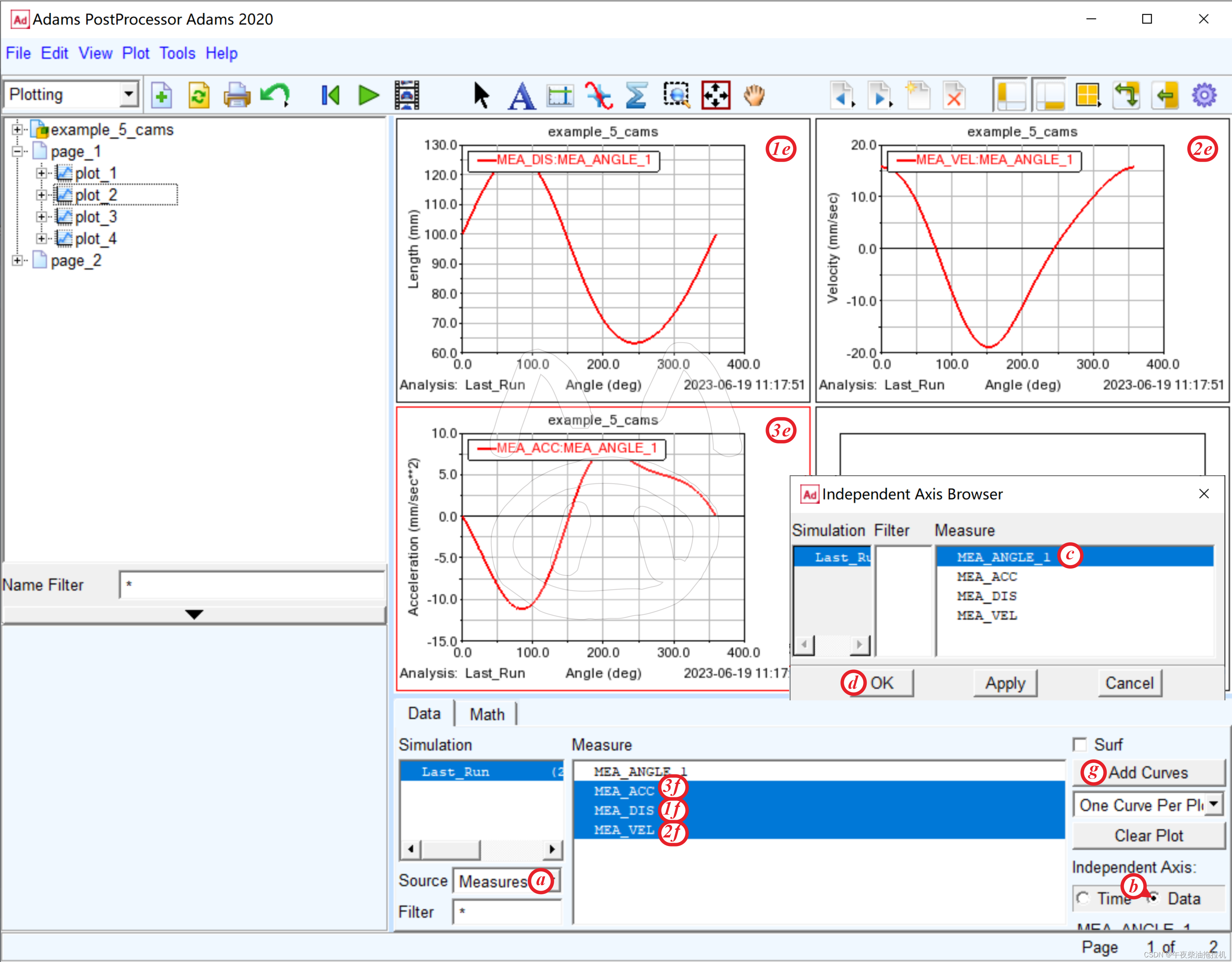

4.2. 测量曲线的绘制

分别在三个格子里绘制位移、速度、加速度随凸轮转角变化的曲线

[Adams PostProcessor: 下方功能区 Data 标签页]
选择 Source 栏为 Measures
Independent Axis 栏中,选择 Data 为横轴数据源

[Adams PostProcessor: Independent Axis Browser 窗口]
Measure 列表中选择 MEA_ANGLE_1,即曲柄的角度,作为横轴的数据源
OK,选定横轴数据源

1. 从动件位移-凸轮转角曲线2. 从动件速度-凸轮转角曲线3. 从动件加速度-凸轮转角曲线
[Adams PostProcessor: 工作区]
单击选中左上视窗单击选中右上视窗单击选中左下视窗
[Adams PostProcessor: 下方 Data 标签页]
Measure 列表框中选择 MEA_DIS,即从动件位移,作为纵轴的数据源Measure 列表框中选择 MEA_DIS,即从动件速度,作为纵轴的数据源Measure 列表框中选择 MEA_DIS,即从动件加速度,作为纵轴的数据源
点击 Add Curve,显示测量曲线

29-edit curves

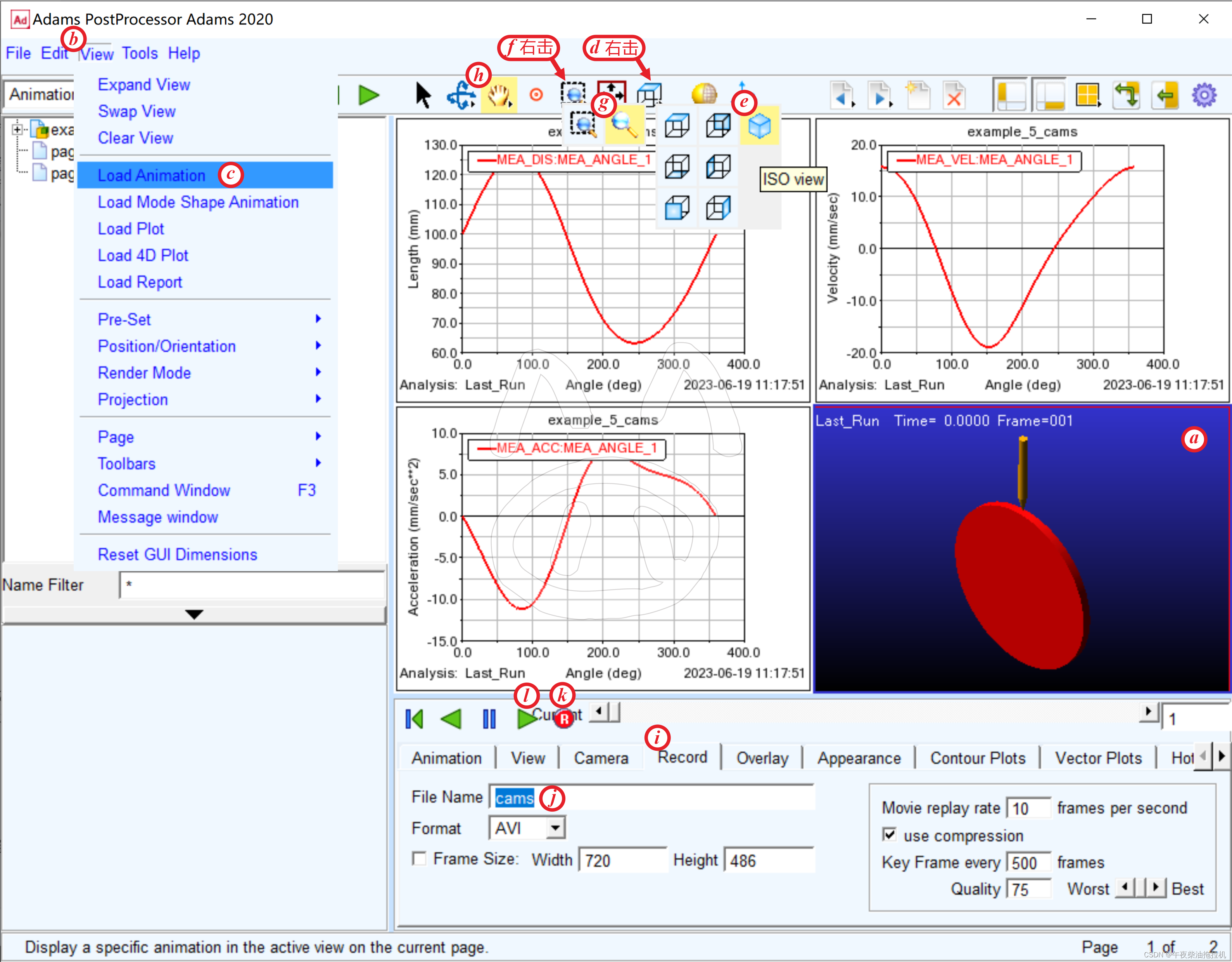

4.3. 输出仿真动画

[Adams PostProcessor: 工作区]
单击选中右下视窗

[Adams PostProcessor: 主菜单]
点击 View
点击 Load Animation,在右视窗中加载仿真动画

[Adams PostProcessor: 上方工具栏]
右击 view 视角按钮
点击 ISO view 选择轴测图视角
右击 Zoom 按钮
点击 Dynamic Zoom (也可使用快捷键Z),拖动缩放画面
点击 Dynamic Translate (也可使用快捷键T),拖动平移画面

[Adams PostProcessor: 下方功能区]
点击下方Record选项卡
File Name栏中输入视频文件名cams
点击 Record Ready 按钮
点击 Play Animation 按钮,动画开始录制,当滑动条首次滑动到末端时即完成录制 (当未点击Record Ready按钮时,可以播放动画,但不会录制,可用于预览)
30-mov output
视频以 cams.avi 的名称被保存在之前指定的工作路径 E:_KEEP FOOLISH\Adams\Example\Temp

参考文献

[1] 郭卫东,李守忠.虚拟样机技术与ADAMS应用实例教程[M].北京:北京航空航天大学出版社,2018:73~85.
