简介

本次项目是通过STC8H1K08单片机的I2C接口，读取bq4050寄存器，从而获取电量信息，在188数码管上显示电量。

坑点

bq4050的FUSE（25）引脚，如果没用到需要“接地”，不然输出会一直处于被保护状态（关闭）。
SMBUS与I2C仅仅是通信速率不一样，所以单片机与bq4050通信，最好用模拟i2c，灵活的调节“延时”，这个延时很重要！就是代码里面的延时函数！！很多时候读不出数据，就是因为延时做的不好。
第二条划掉了，因为模拟i2c的延时函数很不准，连续多个数据的时候就会出现只读第一个字节的问题！！所以最好用硬件i2c！！硬件i2c只需把速度调低即可！

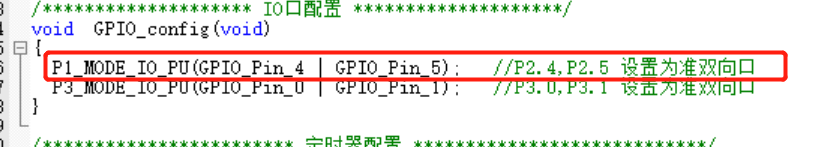

STC8H1K08与bq4050的通信接口硬件上，有无上拉都可以，但必须先把SDA和SCL引脚，配置成标准io模式

参考代码

读0x00-0x17的内容（电量之类）

直接读一个字（2个字节）

//电量
I2C_ReadNbyte(BQ4050_ADDRRESS,0x0d, I2C_Buffer, 2);

读区块指令（充电状态，各种标志位，例如0x56）

第一个字节是长度，根据第一个字节来获取后面区块的内容

I2C_ReadNbyte(BQ4050_ADDRRESS,0x56, I2C_Buffer, 1);
len = I2C_Buffer[0];
I2C_ReadNbyte(BQ4050_ADDRRESS,0x56, I2C_Buffer, len);

读0x71，0x72的内容（电池电压电流，温度传感之类）

先写后读，下面参考（注意0x44命令）

// bq4050通过ManufacturerBlockAccess()读取寄存器数据
uint8_t BQ4050_MAC_Read(uint8_t cmd, uint8_t *dat, uint8_t dat_len)
{
    if (dat_len > 64)
        return 1;
    memset(dat, 0, dat_len);
    uint8_t cmd_list[2] = {cmd, 0x00};
    if (I2C_WriteNbyte(BQ4050_ADDRRESS, 0x44, cmd_list, 2))
        return 2;
    if (I2C_ReadNbyte(BQ4050_ADDRRESS, 0x44, dat, dat_len))
        return 3;
    return 0;
}

// 这里是读MAC中DAStatus1寄存器内容，包含单节电池电压、电流等信息，详见说明书
status = BQ4050_MAC_Read(0x71, data, 32);
// 读DAStatus2内容，包含温度传感器信息
status = BQ4050_MAC_Read(0x72, data, 14);
