NR/5G - PUCCH HARQ-ACK & SR Multiplexing

当HARQ-ACK与SR在同一个Slot发送时候，需要根据HARQ-ACK选取出来的PUCCH resource和SR配置的PUCCH resource来进行判断两者应该怎么处理。

HARQ-ACK在PUCCH发送时候的PUCCH resource确定具体可以参考NR/5G - PUCCH HARQ-ACK资源选择，资源中可以确定使用的PUCCH format。

SR的PUCCH resource确定以及Positive SR和Negative SR的概念可以参考NR - Scheduling Request。

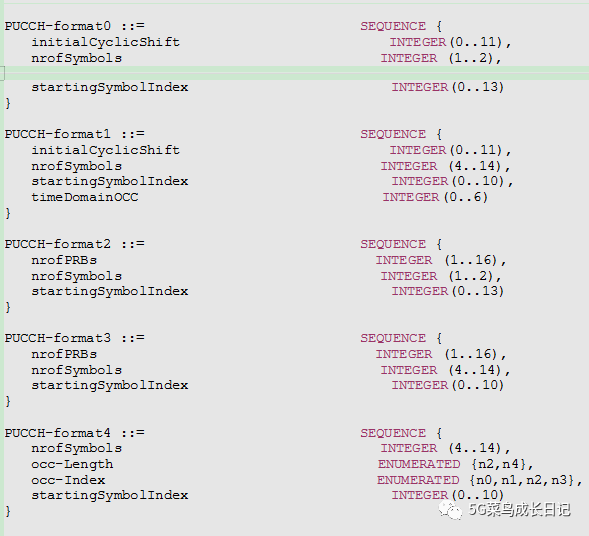

基于HARQ-ACK和SR在同一个Slot发送，下面的处理前提都是基于两者确定的PUCCH资源在时域符号上有重叠。PUCCH发送的起始符号和符号数在PUCCH format中配置。

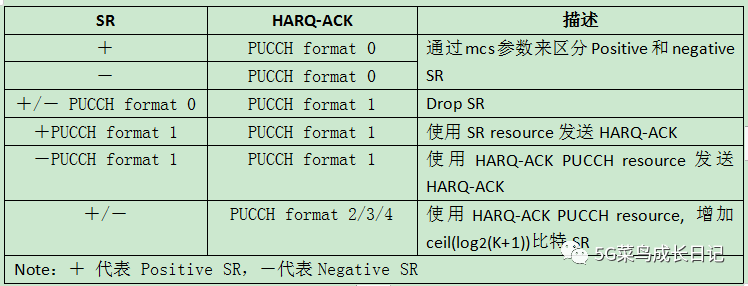

HARQ-ACK与SR multiplexing的处理总结为如下表格。

1. HARQ-ACK PUCCH format 0

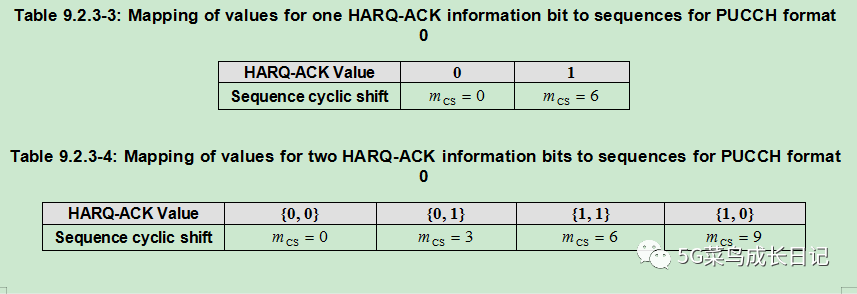

当PUCCH format 0上只传输HARQ-ACK（HARQ-ACK + Negative SR）时候mcs按照HARQ-ACK bit的内容确定。

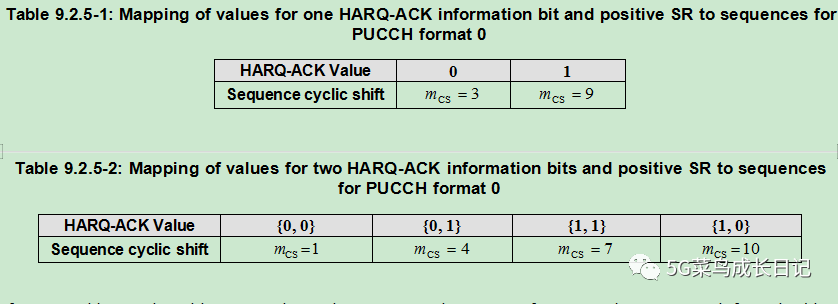

当PUCCH format 0上传输HARQ-ACK与SR请求（HARQ-ACK + Positive SR）时候mcs也与HARQ-ACK bit的内容确定，但是其取值和上述表格不同，通过mcs的取值，网络就能识别PUCCH format 0上是否同时包含了SR请求。

2. SR PUCCH format 0 + HARQ-ACK PUCCH format 1

为什么这种场景下不发送SR请求？

---

If a UE would transmit positive or negative SR in a resource using PUCCH format 0 and HARQ-ACK information bits in a resource using PUCCH format 1 in a slot, the UE transmits only a PUCCH with the HARQ-ACK information bits in the resource using PUCCH format 1.

---

3. SR PUCCH format 1 + HARQ-ACK PUCCH format 1

这种场景下选择的PUCCH resource取决于UE是否有SR请求，在positive SR下，使用SR的资源发送HARQ-ACK。

网络并不知道UE何时会有SR请求，会在SR资源位置上检测UE是否有SR发送请求，对于何时反馈HARQ-ACK，由于PDSCH是网络调度的，网络知道接收UE反馈HARQ-ACK的时间位置。因此这种配置下，如果先检测到有SR请求，则在SR资源位置同时也进行HARQ-ACK的处理。

4. HARQ-ACK PUCCH format 2/3/4

这种场景下，ceil(log2(K+1))中的K指的是与HARQ-ACK PUCCH resource有时域重叠的SR个数。

与HARQ-ACK PUCCH resource时域重叠的SR，不管Positive SR还是Negative SR，按照SchedulingRequestResourceId进行升序排序，那么使用ceil(log2(K+1))比特对SR进行编码，则可知道各个SR对应的编号。

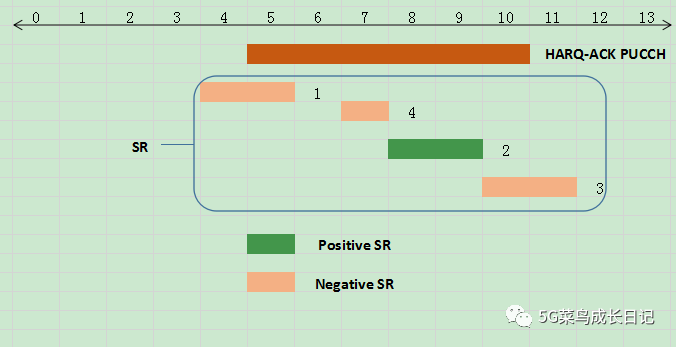

例如在上图中，ceil(log2(K+1))=ceil(log2(4+1))=3，则需要3比特来表示UE发送的是哪个SR。

如果HARQ-ACK的比特为bit‘10011101’，对于编号为2（bit‘010’）的Positive SR，那么将3比特表示SR的置于HARQ-ACK比特之后，则反馈的比特为bit‘10011101010’。

如果所有的SR都为Negative SR，那么反馈的比特为bit‘10011101000’。
