--- R15

  • DCI format 0-1 PUSCH

38.214中的描述，DCI format 0-1调度的PUSCH，包括C-RNTI/MCS-C-RNTI动态DCI调度PUSCH以及CS-RNTI，NDI=1时候指示的Configured Grant的重传调度PUSCH，通过PUSCH-Config中的pusch-AggregationFactor指示PUSCH进行重传。

When transmitting PUSCH scheduled by DCI format 0_1 in PDCCH with CRC scrambled with C-RNTI, MCS-C-RNTI, or CS-RNTI with NDI=1, if the UE is configured with pusch-AggregationFactor, the same symbol allocation is applied across the pusch-AggregationFactor consecutive slots and the PUSCH is limited to a single transmission layer. The UE shall repeat the TB across the pusch-AggregationFactor consecutive slots applying the same symbol allocation in each slot. The redundancy version to be applied on the nth transmission occasion of the TB is determined according to table 6.1.2.1-2. - 38.214

  • DCI format 0-0 PUSCH

协议里的描述并未见到C-RNTI/MCS-C-RNTI/CS-RNTI DCI format 0-0调度的PUSCH进行重复发送的描述。

  • RAR PUSCH

RAR调度的PUSCH，以及Temporary C-RNTI DCI format 0-0指示的MSG3重传不进行repetition。

  • Configured Grant PUSCH

Configured Grant调度的PUSCH，根据ConfiguredGrantConfig中的rep-K指示进行重传，传输次数最大为8次。

--- R16

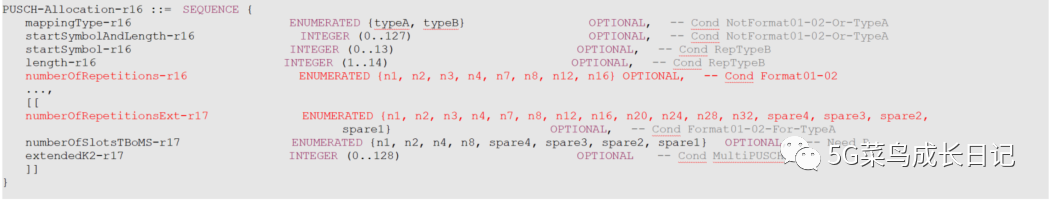

相比较R15，R16在PUSCH-Config中增加了pusch-TimeDomainAllocationListDCI-0-1，pusch-TimeDomainAllocationListDCI-0-2，上述两个list中包含的PUSCH-Allocation-r16中增加了一个field，numberOfRepetitions用来指示DCI format 0-1/DCI format 0-2调度PUSCH的重复传输次数。

  • DCI format 0-1 PUSCH & DCI format 0-2 PUSCH

如果DCI调度使用的pusch-TimeDomainAllocationList包含了numberOfRepetitions，那么使用该指示确定传输次数，否则依据PUSCH-Config中的pusch-AggregationFactor确定PUSCH传输次数。

  • DCI format 0-0 PUSCH/RAR PUSCH/Configured Grant PUSCH

同R15。

--- R17

  • DCI format 0-1 PUSCH & DCI format 0-2 PUSCH

在R17中，对pusch-TimeDomainAllocationList中numberOfRepetitions重复传输次数进行了扩展，为增强覆盖，最大可以配置的传输次数为32。

  • DCI format 0-0 PUSCH/Configured Grant PUSCH

同R15。

  • RAR PUSCH

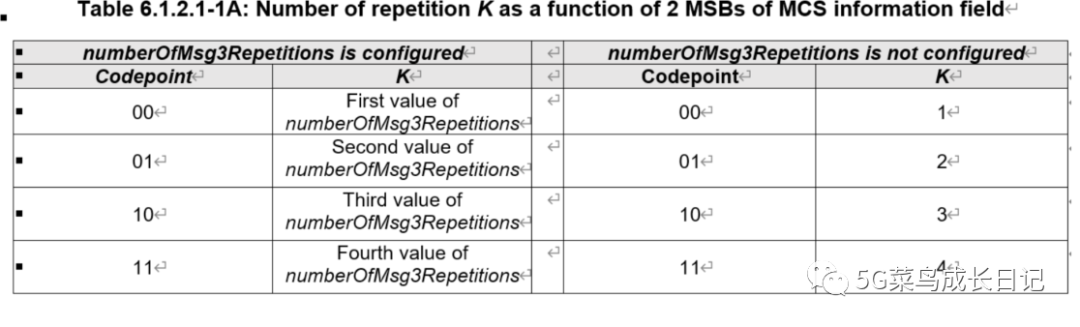

在R17中，对于MSG3也可以进行重复传输，重传的次数根据MCS的最高2比特来确定，这里的MCS包括RAR中的MCS field和Temporary C-RNTI加扰DCI format 0-0中的MCS field。

在RACH-ConfigCommon中，如果numberOfMsg3Repetitions配置的话，从集合numberOfMsg3Repetitions获得重传次数，否则集合为{1,2,3,4}。

引来的一个问题是，UE是怎么来确定MCS field是完整地表示MCS，还是需要将最高2比特作为重传次数指示，剩余的其它低位field才表征MCS值？
