NR/5G - HARQ-ACK/SR/CSI in a PUCCH

​如果只有一个CSI report，那么使用对应的PUCCH resource发送CSI。

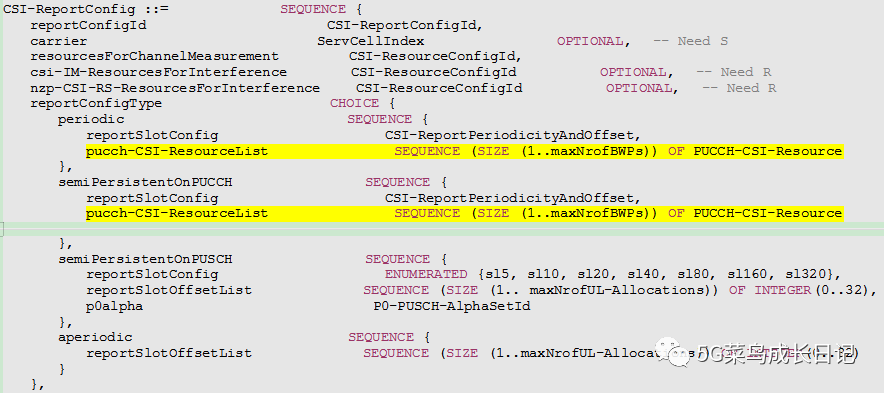

PUCCH resource配置在对应的reportConfigType中，由于CSI-ReportConfig是独立于BWP配置之外，因此在PUCCH-CSI-Resource中在不同BWP中分别指示PUCCH-ResourceId。

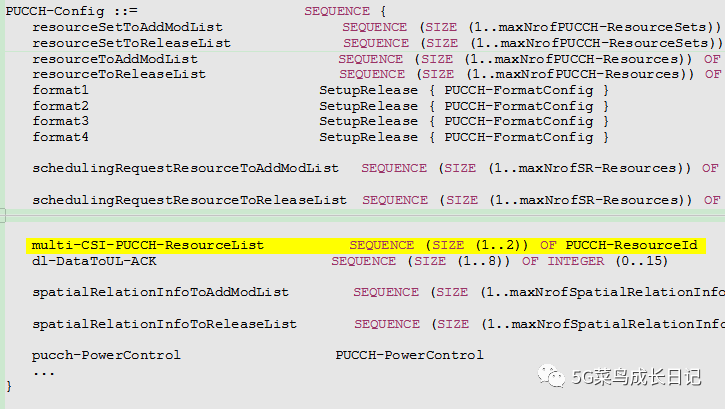

如果有多个CSI report，那么可以使用multi-CSI-PUCCH-ResourceList，不过是否使用还取决于发送CSI report的场景。



如果只配置了一个PUCCH resource set，那么此时PUCHC resource set里面的资源仅用于反馈HARQ-ACK，不应该配置simultaneousHARQ-ACK-CSI。

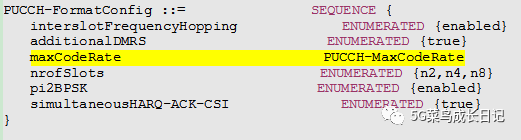

PUCCH format 2，PUCCH format 3，PUCCH format 4会配置在一个最大码率maxCodeRate。



---

以下区分发送HARQ-ACK，SR，CSI的场景来描述处理过程。

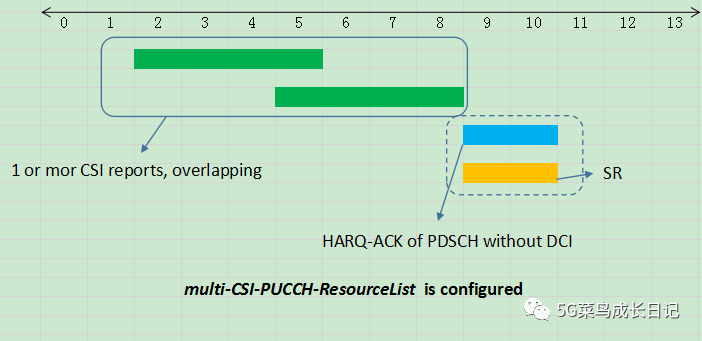

场景一 ：如果有一个或者多个CSI report，和/或 HARQ-ACK/SR比特发送，如果有HARQ-ACK，则该HARQ-ACK是对于无DCI调度时PDSCH的HARQ-ACK反馈。



在场景一的条件下，如果满足下面的条件一，则在multi-CSI-PUCCH-ResourceList中选择PUCCH Resource。

条件一：如果CSI有overlapping并且配置了multi-CSI-PUCCH-ResourceList



在multi-CSI-PUCCHResourceList中选择资源发送HARQ-ACK/SR/CSI。总体来说根据发送比特数和资源能承载的比特数来选择资源。

选择分为几个步骤，类比于容器里放东西。

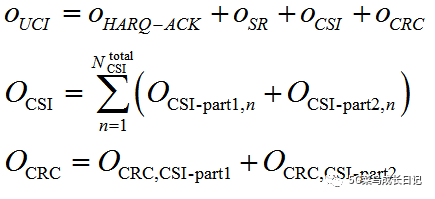

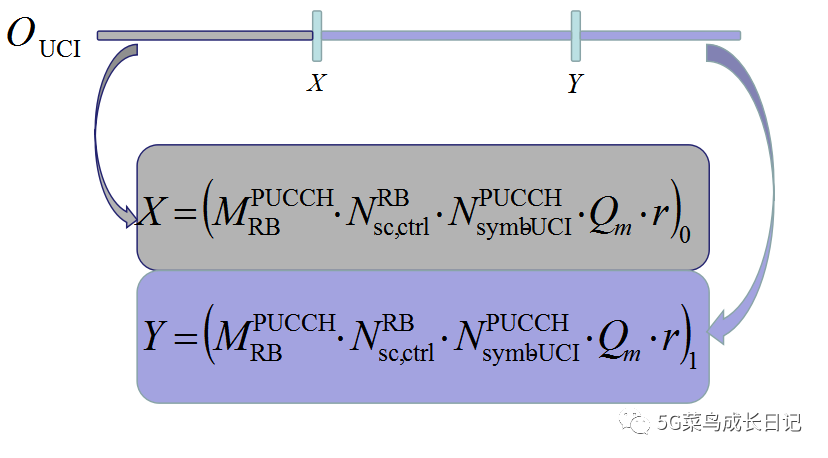

1. 先计算要发送的UCI比特总数 - 计算要装入容器的物品大小。

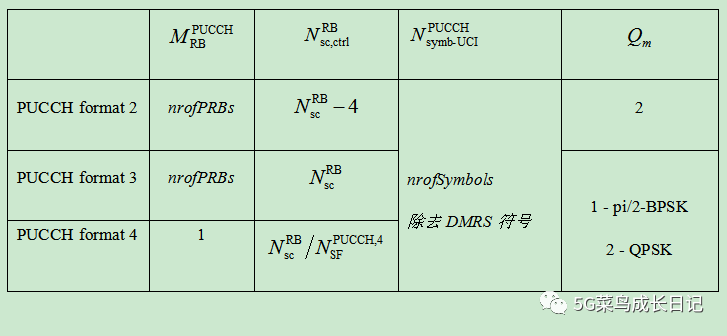

2. 计算容器的大小 - 计算PUCCH resource资源能承载的比特总数，根据PUCCH符号数、RB个数，调制方式、码率计算。

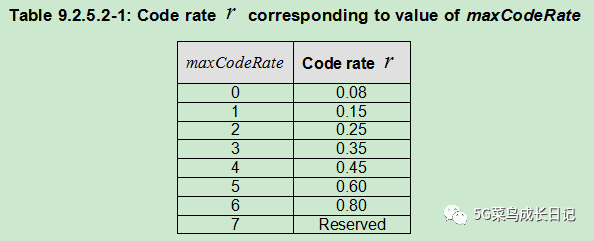

码率可以理解为容器的一个实际使用率，例如下面图中的Code rate r，如果为0.08，如果容器体积为V，实际只装0.08V大的东西，那么这个东西很容易放进去，对比为这样数据处理发送给网络后，网络侧能正确接收到UE发送数据的概率更大。如果为0.8V（传输的信息更多），那么装的东西更多，网络侧能正确接收到对概率相比前面更小。效率和准确率不能兼得。

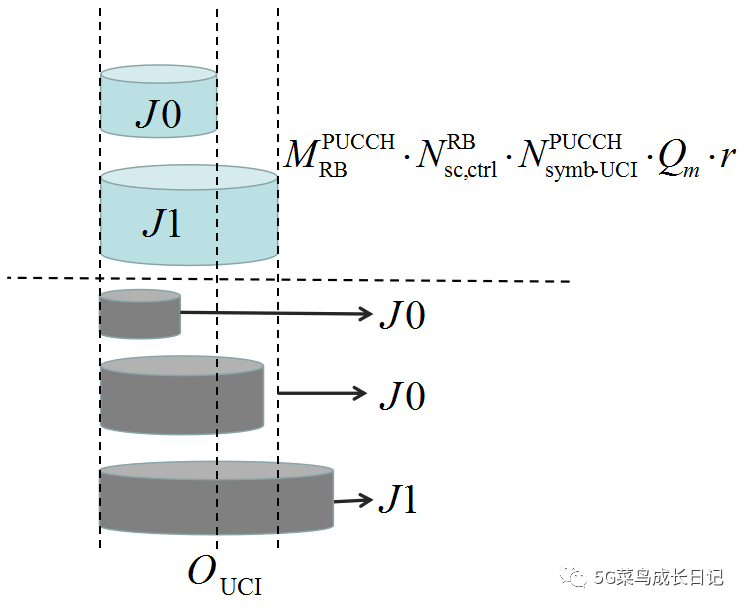

类比示意图如下。如果要放的东西大过了最大容器，那么在上面的HARQ-ACK/SR/CSI场景下，只能硬塞了。



在场景一的条件一以外的其他情况，则参照在38.213中的9.2.5节中处理。后面会继续学习总结这个章节。

---



场景二 ：如果HARQ-ACK，SR发送，wideband/sub-band CSI reports使用PUCCH format 2发送或者如果HARQ-ACK，SR发送wideband CSI reports使用PUCCH format 3或者PUCCH format 4 发送。



那么使用HARQ-ACK反馈对应下行窗口中的最后一个DCI中的PUCCH resource indicator field来选择资源，选择ResourceSet的方法同HARQ-ACK bit的选择方法。

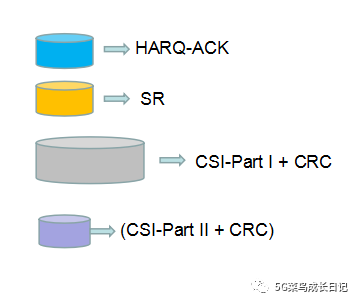

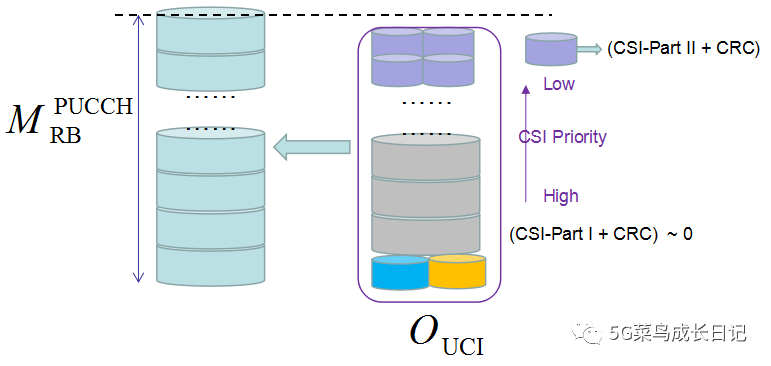

使用以下圆柱体代表HARQ-ACK，SR等，注意大小并不代表实际比特数多少。

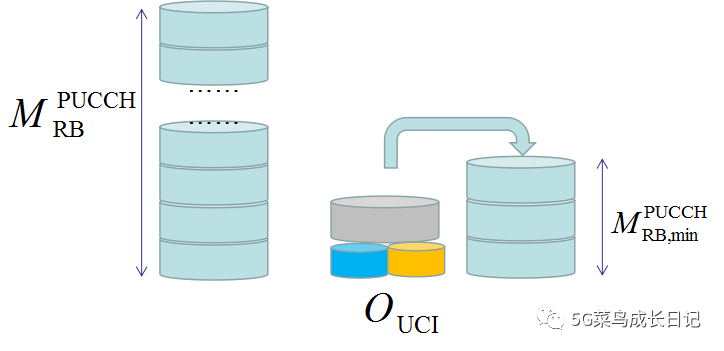

在场景二的条件下，首先在选择的PUCCH resource中选择一个最小的RB，使其能容下发送的信息。

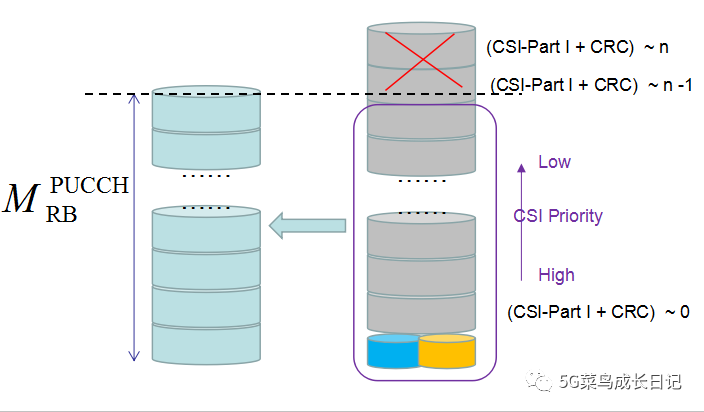

如果已经到了PUCCH resource中配置的RB个数还装不下，则需要丢弃部分CSI-Part I。





场景三 ：如果HARQ-ACK，SR发送，sub-band CSI reports使用PUCCH format 3/4发送。



那么使用HARQ-ACK反馈对应下行窗口中的最后一个DCI中的PUCCH resource indicator field来选择资源，选择ResourceSet的方法同xxx。



首先在选择的PUCCH resource中选择一个最小的RB，使其能容下发送的信息。

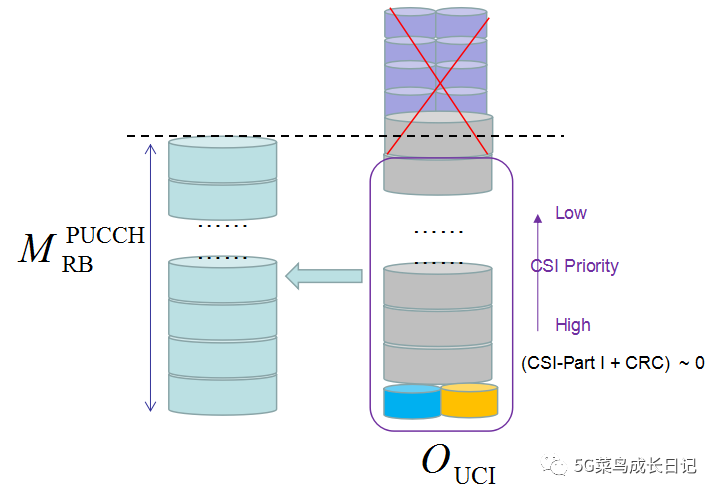

如果已经到了PUCCH resource中配置的RB个数还装不下，则需要先尝试丢弃部分CSI-Part II。





如果丢弃所有CSI-Part II仍然不满足条件，那么继续尝试丢弃CSI Part I。



对于CSI part I和CSI part II的概念，也还需要好好学些……
