三管直放式收音机电路图

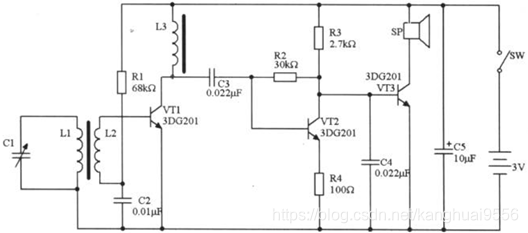

三管直放式收音机电路图
L1与可变电容C1组成调谐电路，用于选择需要的电台信号。由于线圈L1和L2都缠绕在磁棒上，根据互感作用，经过选择后的高频信号有线圈L1耦合到L2上，然后由三极管VT1等组成的高频放大器，把接收到的微弱高频信号直接进行放大。高频放大器之所以没有直接接到线圈L1上，主要是为了阻抗匹配和减小三极管VT1对天线调谐电路的影响。
电阻R1为三极管VT1工作提供电流。点容C2是旁路电容，使高频电流通过它与负极相连，高频扼流圈L3是高频放大器的负载。放大后的高频信号通过电容C3耦合到三极管VT2的基极上。这时，三极管VT2的功能类似于检波电路中的二极管，由VT2进行检波，把高频载波信号中携带的音频信号提取出来。电阻R2为三极管VT2工作提供电流，电阻R3是三极管VT2的负载电阻。电阻R4是发射极反馈电阻，它可以稳定三极管VT2的工作点。电容C4可以滤掉检波后不需要的高频部分，然后由三极管VT3将音频信号进行放大，驱动扬声器SP放声，电容C5为电源滤波电容，保证收音机稳定工作。
三极管VT2用于检波，VT1和VT3充当放大器的角色。
参考：《电子设计从零开始》
