1.ST MCU Finder简介

ST MCU Finder 是 ST MCU生态系统中的选型工具，也内嵌在STM32CubeMX 和 STM32CubeIDE 中，具有相同的数据基础。

可以通过在电脑端安装ST MCU Finder对STM32和STM8完整的产品线进行选型、对比、资料查看等，可支持Windows、 Linux和Mac操作系统。

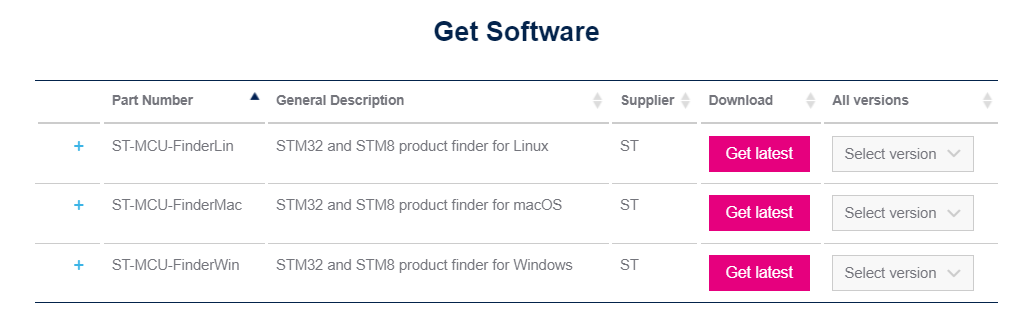

安装：下载对应系统的安装包，https://www.st.com/en/development-tools/st-mcu-finder-pc.html，解压缩后点击setup并根据提示进行安装。

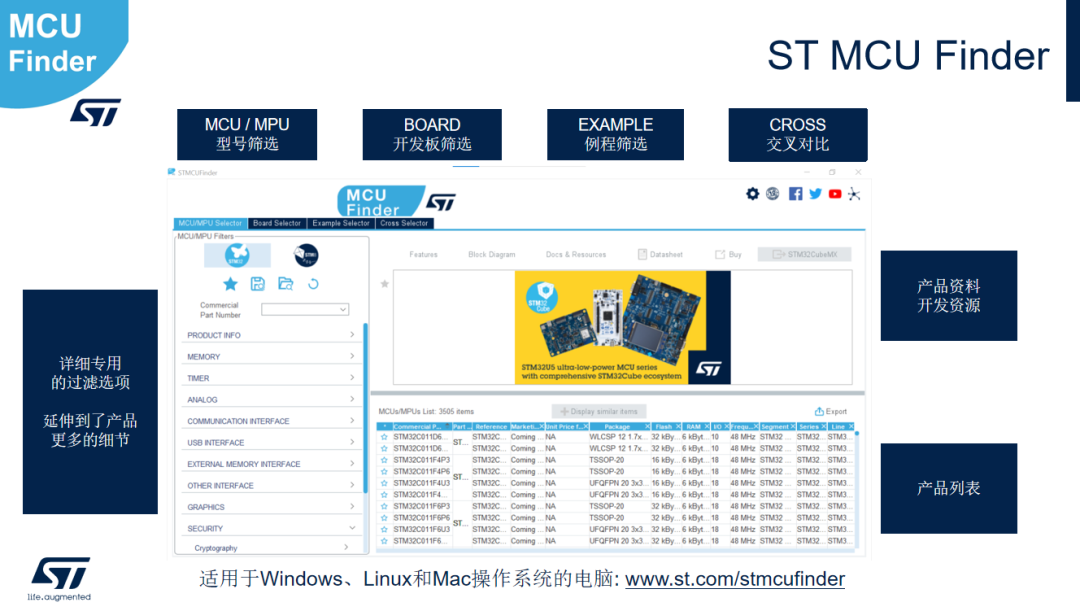

启动软件可看到如下界面。主要包含MCU/MPU选项卡，板子选项卡，例程选项卡和交叉对比选项卡，其中每个选项卡下可以分别选择对STM32或者STM8系列的操作。

▲ ST MCU/MPU 选型工具介绍（PC端）

2.网络及更新设置

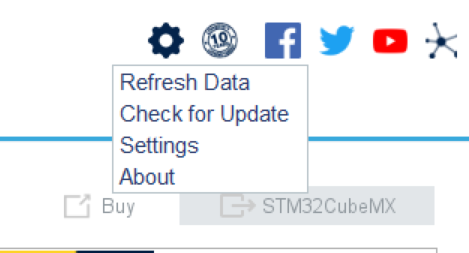

在主界面右上角分别为网络连接及数据更新设置图标、10年长期供货承诺图标、Facebook链接图标、Twitter链接图标、YouTube链接图标和ST社区链接图标。

点击网络连接及数据更新设置图标可以对ST MCU Finder进行数据更新，软件更新，设置和版本查看。点击设置选项即可进行网络连接和数据更新的配置。

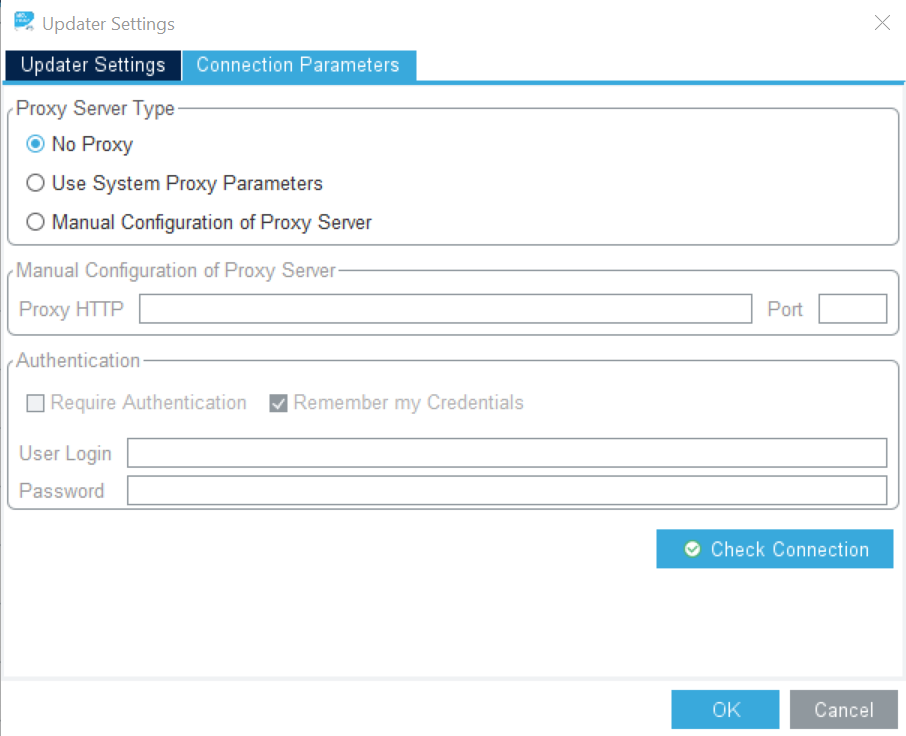

网络连接设置可对代理服务器进行配置。

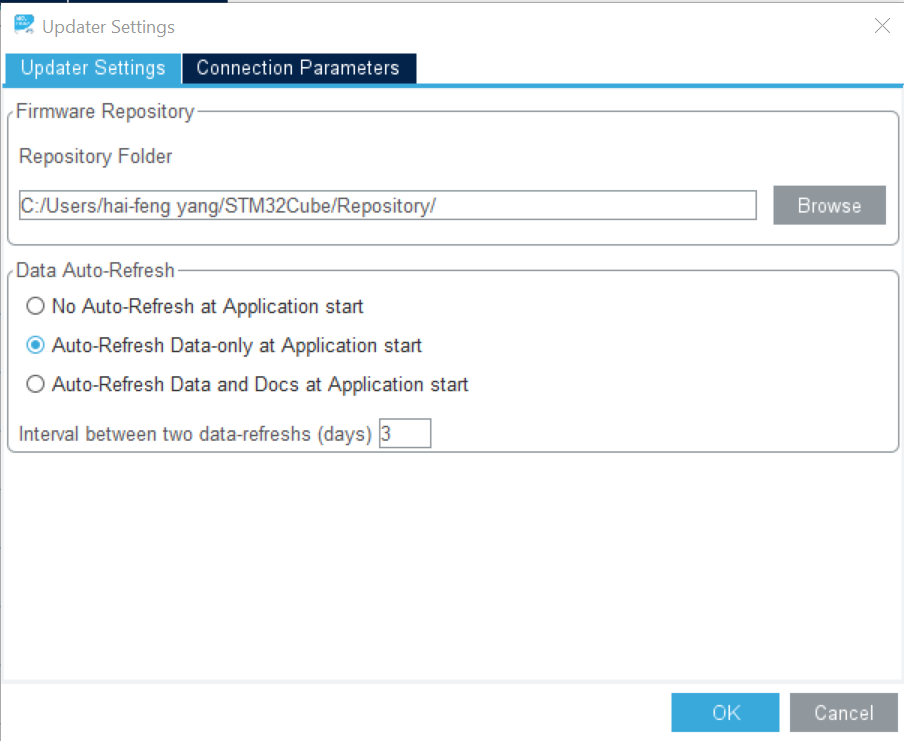

更新设置可以对文件存储路径、自动更新内容及自动更新间隔进行设置。注意，自动更新的内容越多，下载的时间需求会越长。

3.MCU/MPU型号选择

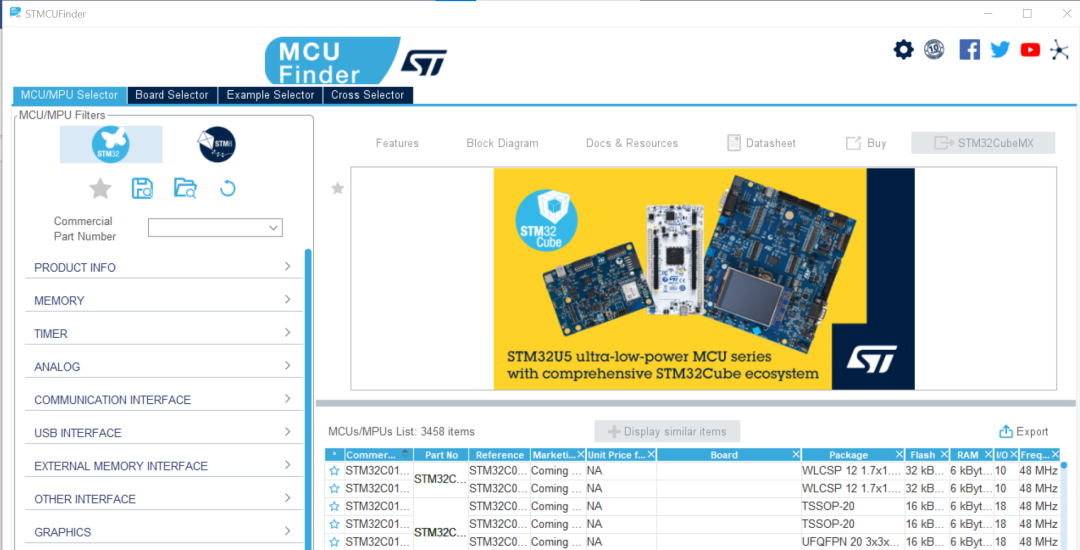

点击主界面MCU/MPU选项卡，进行型号过滤选择。可以分别对STM32和STM8进行选型。可以直接输入型号进行搜索，也可以根据更多产品细节参数进行型号筛选。可以保存当前的筛选设置，加载曾经保存的筛选设置和复位当前的筛选设置。

产品筛选细节包含多个类别，例如在STM32选型下，筛选分类包含产品信息PRODUCT INFO，内存MEMORY，定时器TIMER，模拟外设ANALOG，通讯接口COMMUNICATION INTERFACE，USB接口USB INTERFACE，外部存储扩展接口EXTERNAL MEMORY INTERFACE，其他接口OTHER INTERFACE，图形显示参数GRAPHICS，安全特性SECURITY和其他外设OTHER PERIPHERAL。

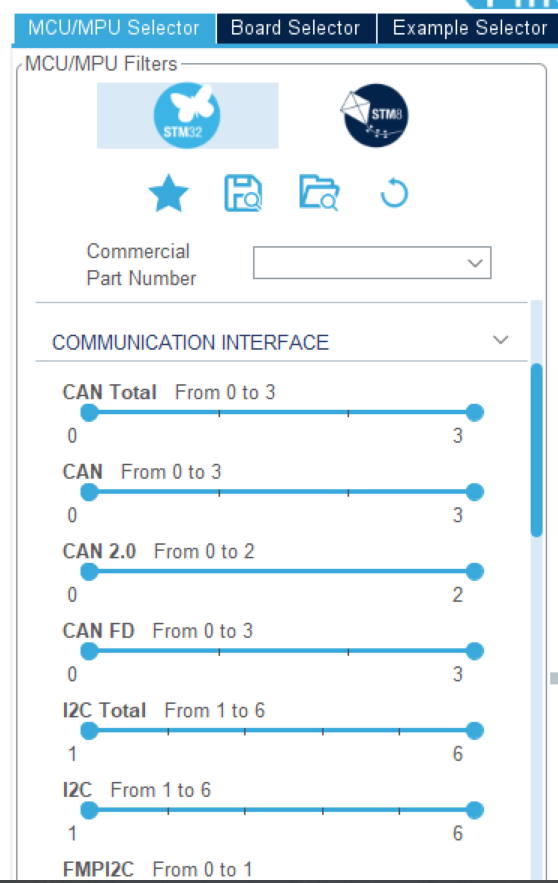

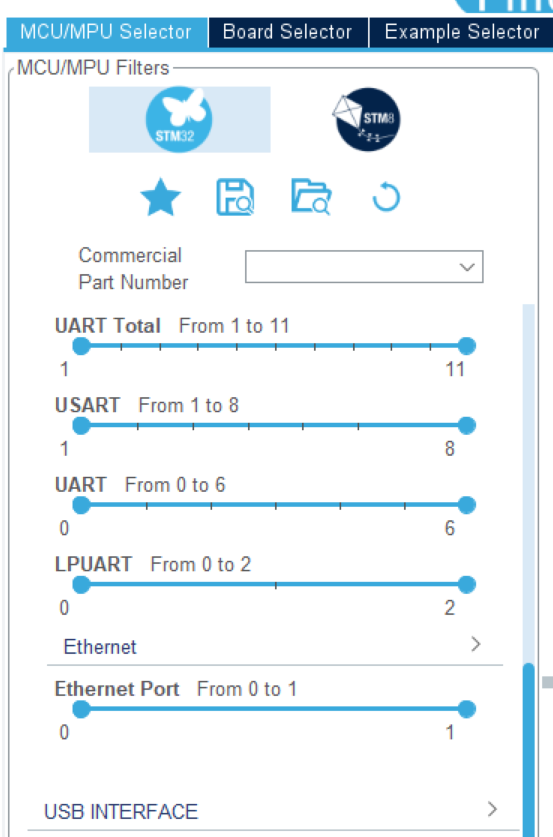

每个筛选分类下又包含更详细的筛选选项，以求从更加具体的细节筛选出心仪的MCU型号。比如产品信息PRODUCT INFO下，可按照产品性能划分的Segment，产品系列Series，更细分的产品线Line，市场状态Marketing Status, 价格Price，封装，内核，协处理器等进行筛选。再例如通讯接口COMMUNICATION INTERFACE下，可以按照通讯接口UART的总数量筛选，也可以按照具体需求分别对USART、UART和LPUART进行筛选。

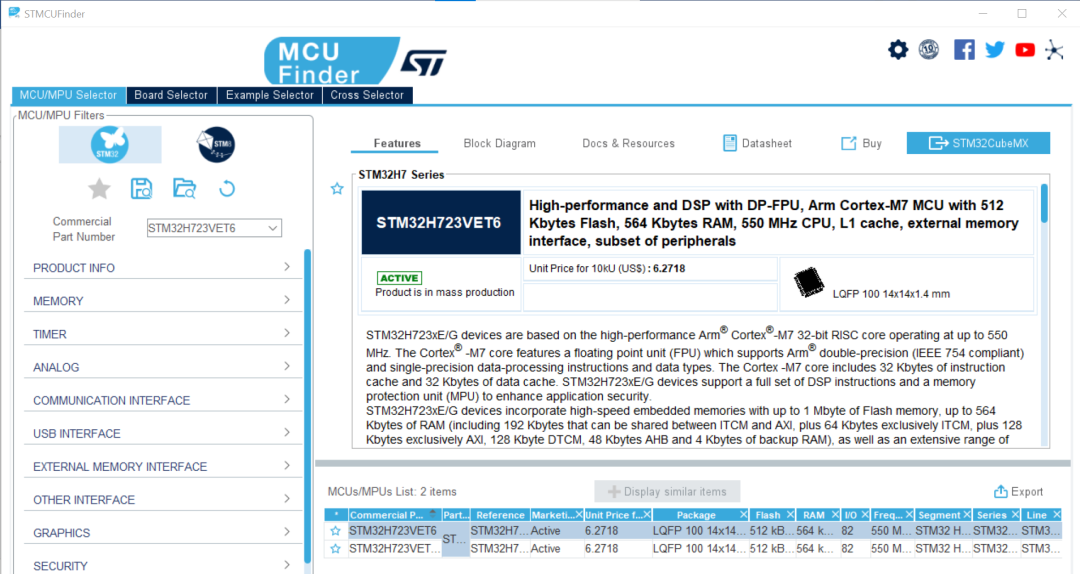

例如一个项目需要高性能的STM32H7系列做一些算法处理，需要以太网接口及两路CAN接口，管脚数不超过144pin。首先在产品信息PRODUCT INFO下的产品系列Series中勾选STM32H7，再在Package中滑动滑动条选择Pin Count为From 64 to 144。接下来在COMMUNICATION INTERFACE下看到CAN Total为From 2 to 3，意味着最少的CAN接口数量为2，无需操作，再下拉至Ethernet选项，滑动滑动条至最右侧选中From 1 to 1选择以太网接口。可以看到MCU Finder仍为我们列出了几十个选项，再返回PRODUCT INFO下，在Price选项下把滑动条滑动，则通过选择参考价格范围缩小选项范围，MCU Finder则在MCU/MPUs List列出最优选项。

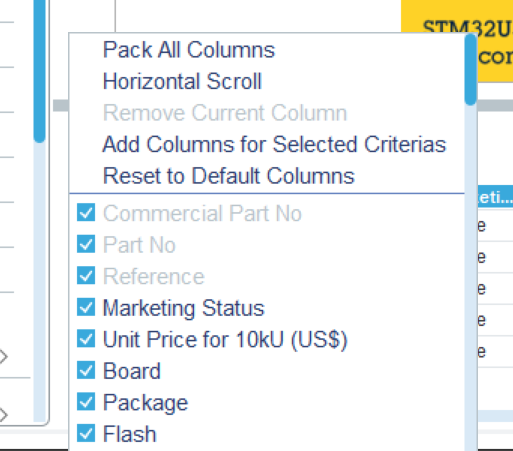

在MCU/MPUs List列表中，可以右键点击标题栏，选择不同的显示方式，勾选添加更多的参数选项显示，或去掉不感兴趣的参数显示。

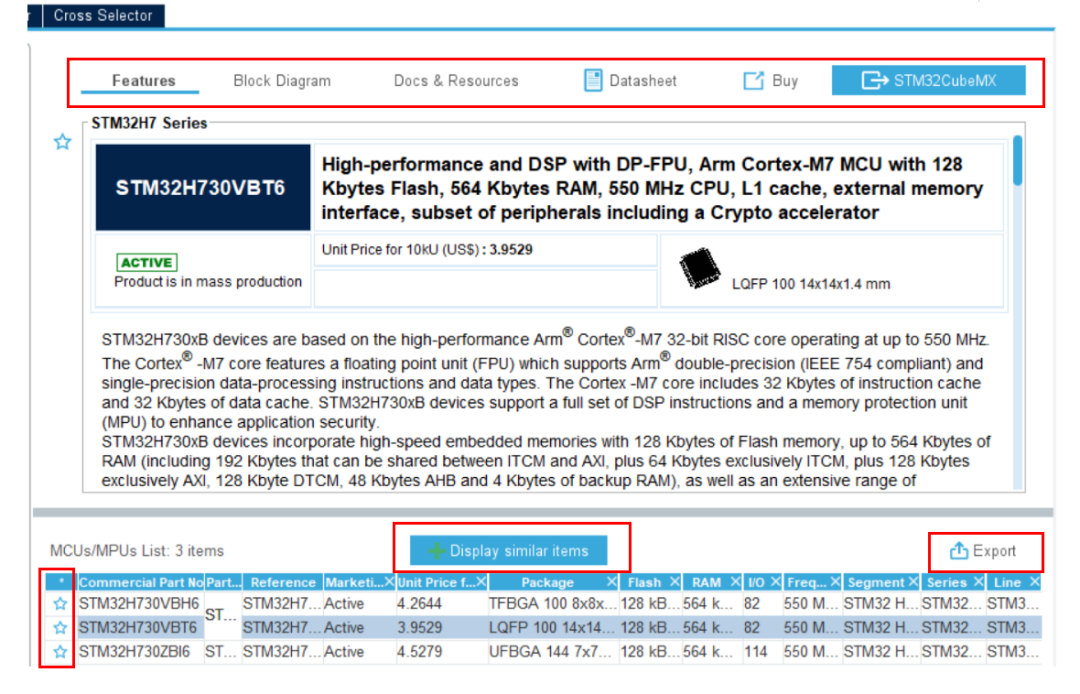

可以选中任一个型号，则在上方窗口列出该型号的所有相关资源，包括Features, Block diagram，包含所有设计资源的Doc&Resources，Datasheet等，也可以直接启动STM32CubeMX建立工程进行配置设计和代码生成。可以通过点击上方Display similar items展示更多与选中型号类似的型号并列出相似百分比。也可通过export按钮导出所选择的内容到excel文件。还可以通过点击型号前面的星星进行收藏，方便后面在Cross Selector中与其他型号进行对比。

4.开发板选择

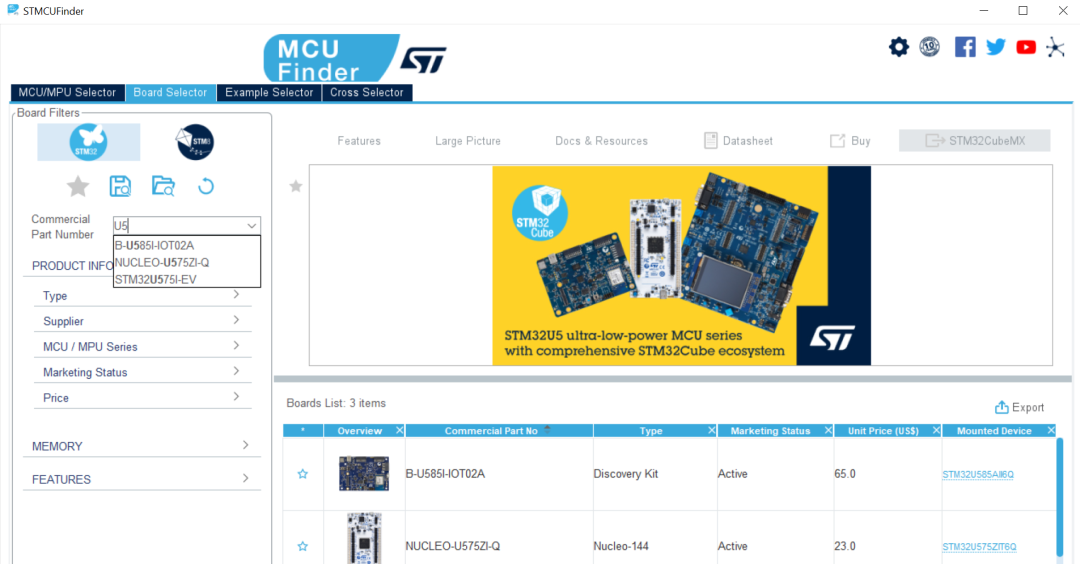

点击主界面Board选项卡，进行开发板过滤选型。可以分别对STM32和STM8进行选型。可以直接输入型号进行搜索，也可以根据更多板子细节参数进行型号筛选。可以直接输入部分型号，MCU Finder会联想出相关板子的完整型号。

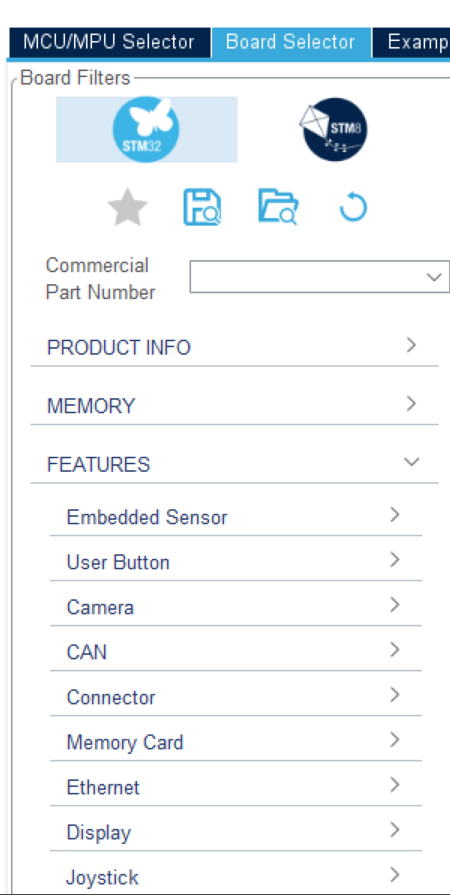

板子细节参数也是力求从更详细的细节筛选出合适的板子型号。

5.例程选择

点击主界面Example选项卡，进行例程过滤选择。目前例程过滤选型只适用于STM32。可以直接输入例程名称进行筛选，也可以输入关键词缩小范围进行筛选，还可以根据例程所使用到的板子型号，涉及到的MCU系列，使用到的工具链，例程类型，驱动、中间件及库的使用情况等进行筛选。

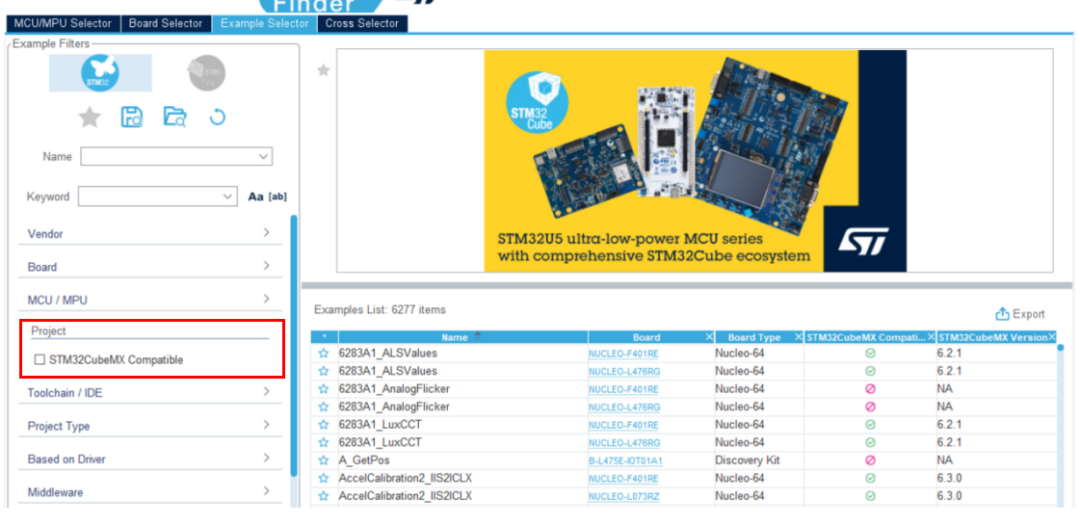

在Project下有STM32CubeMX Compatible选项可以勾选，被选中的例程带有STM32CubeMX支持的工程文件，可以用STM32CubeMX打开查看其配置信息。请注意并非所有例程兼容STM32CubeMX的工程。

6.交叉对比选择

点击主界面Cross Selector选项卡，进行交叉对比选择。交叉对比可以选择不同STM32型号进行对比，也可以选择与友商MCU进行对比。

输入一个STM32的型号，Matching ST candidates会列出相似的型号并列出相似度百分比。可通过图中所示A区域打开或关闭所要对比的参数。可通过图中B区域，改变符号选中的大小而改变该参数在对比时的权重，从而Matching ST candidates列表的型号会改变，相似度百分比会改变。可通过C区域选择不同的型号，则在D区域列出所选中的型号进行对比，可点击型号右侧的跳转按钮直接跳转到MCU/MPU选项卡并列出该型号对应的设计资源。也可点击E区域调出所收藏的型号进行对比。

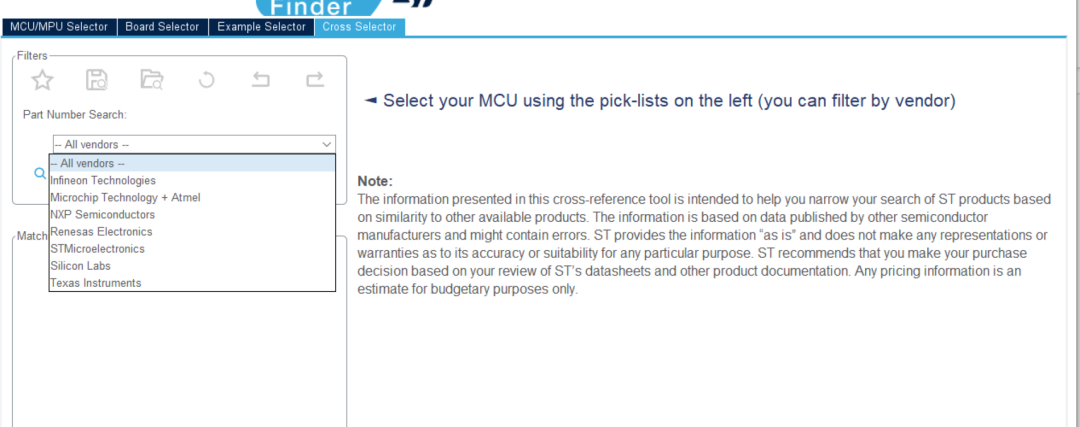

也可以选择友商并输入MCU型号，列出对标的STMCU型号进行选型对比。
